矿用绞车控制柜体三维结构设计

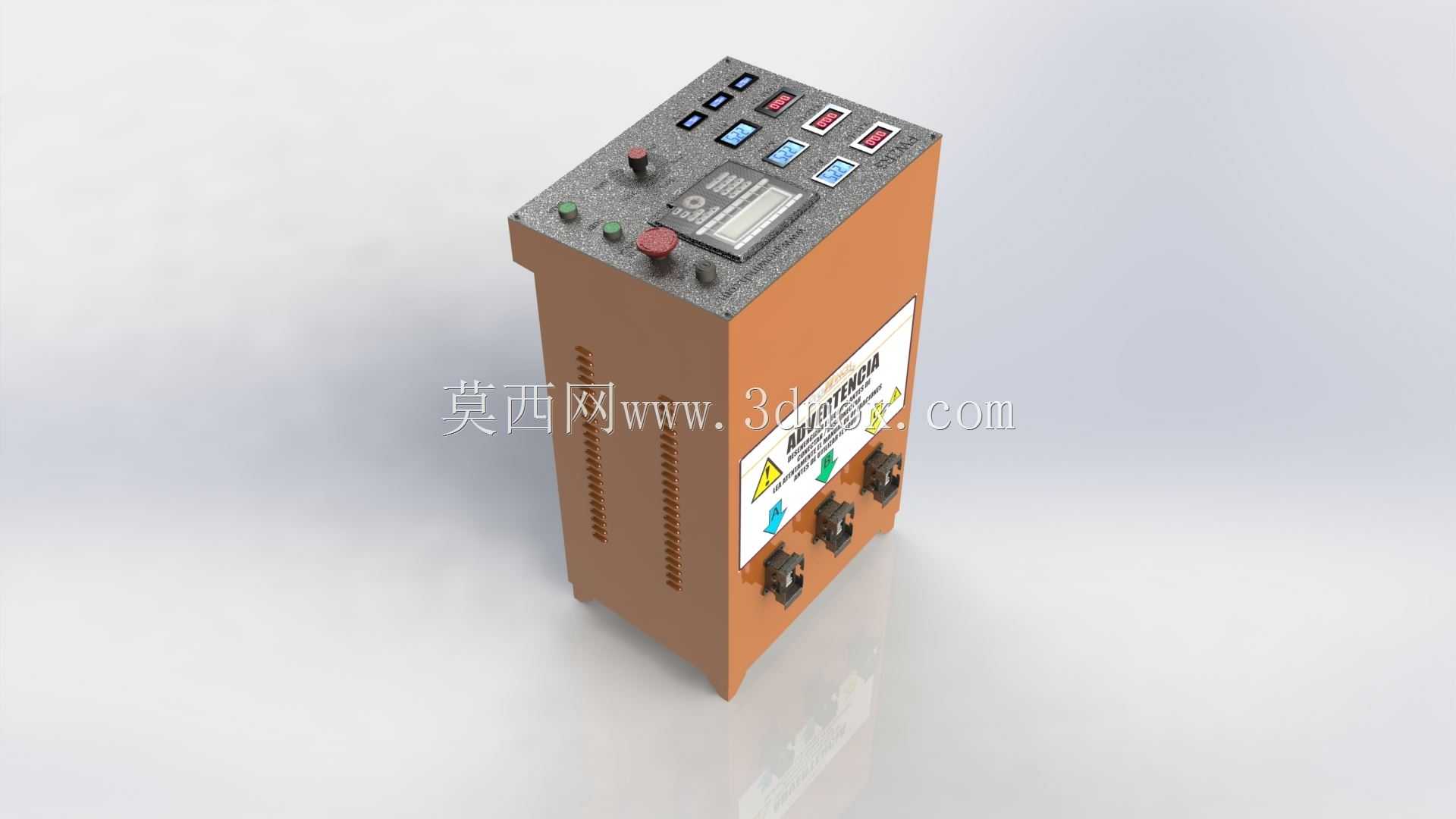

该模型还原的是矿用提升绞车配套的立式电控柜体，主要应用于矿山井下、地面提升作业场景中，作为绞车运行的核心控制载体，承担绞车启停、调速、工况监测、故障保护、运行状态反馈的全流程控制功能，是连接操作人员与绞车执行机构的核心交互枢纽，可适配斜巷运输、竖井提升、物料牵引等多类绞车作业工况，为绞车的安全稳定运行提供电气控制层面的可靠支撑。

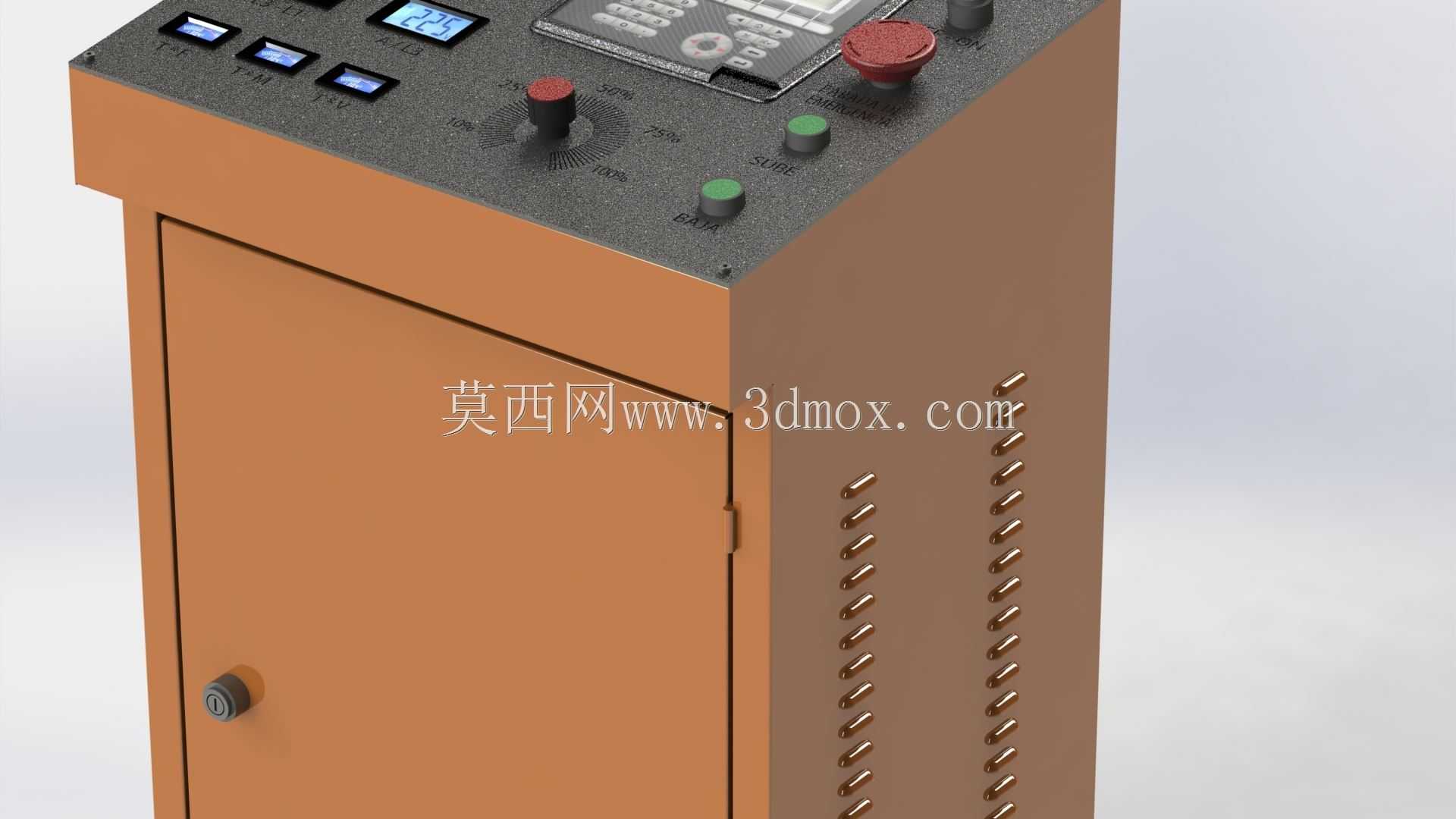

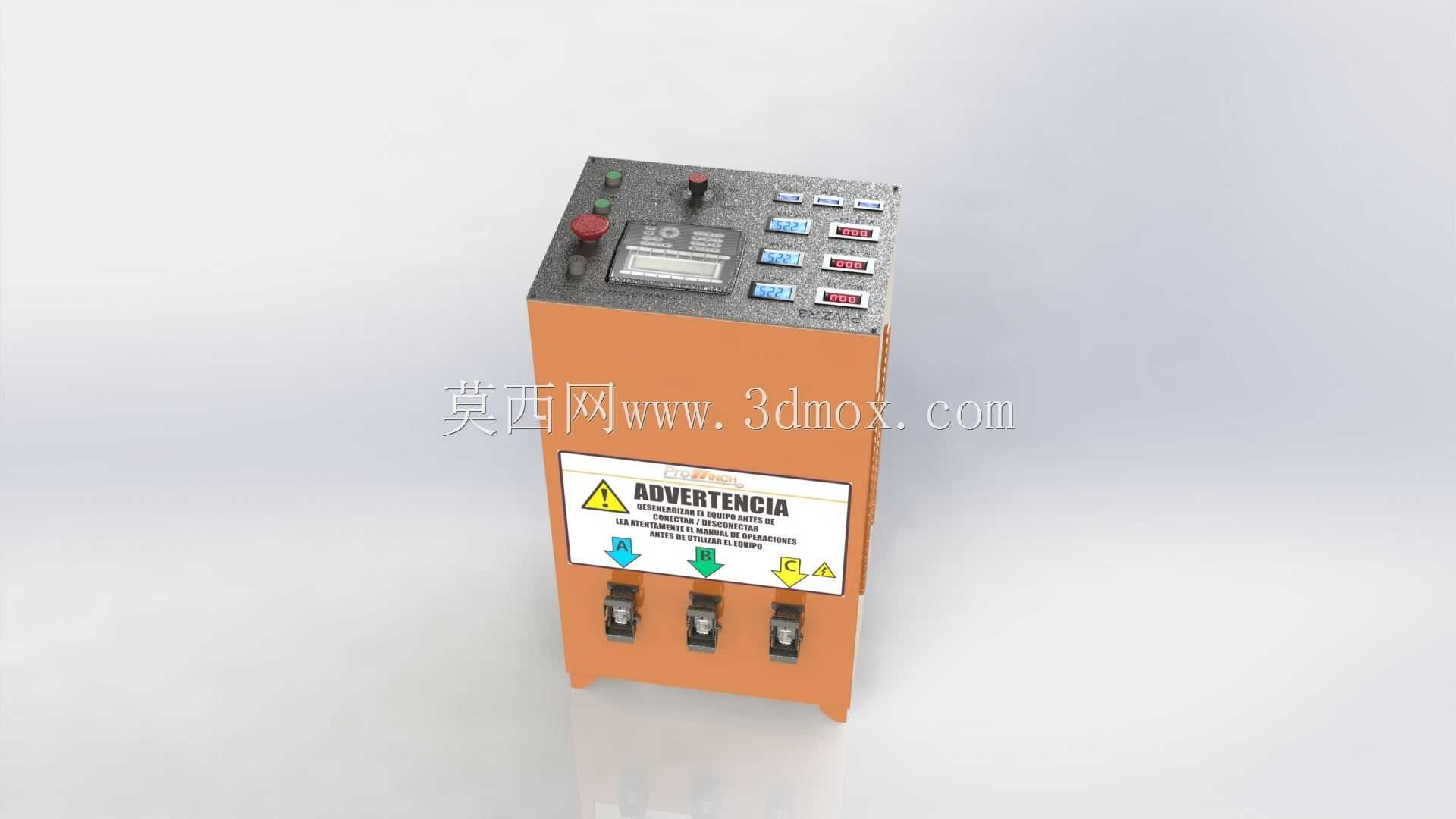

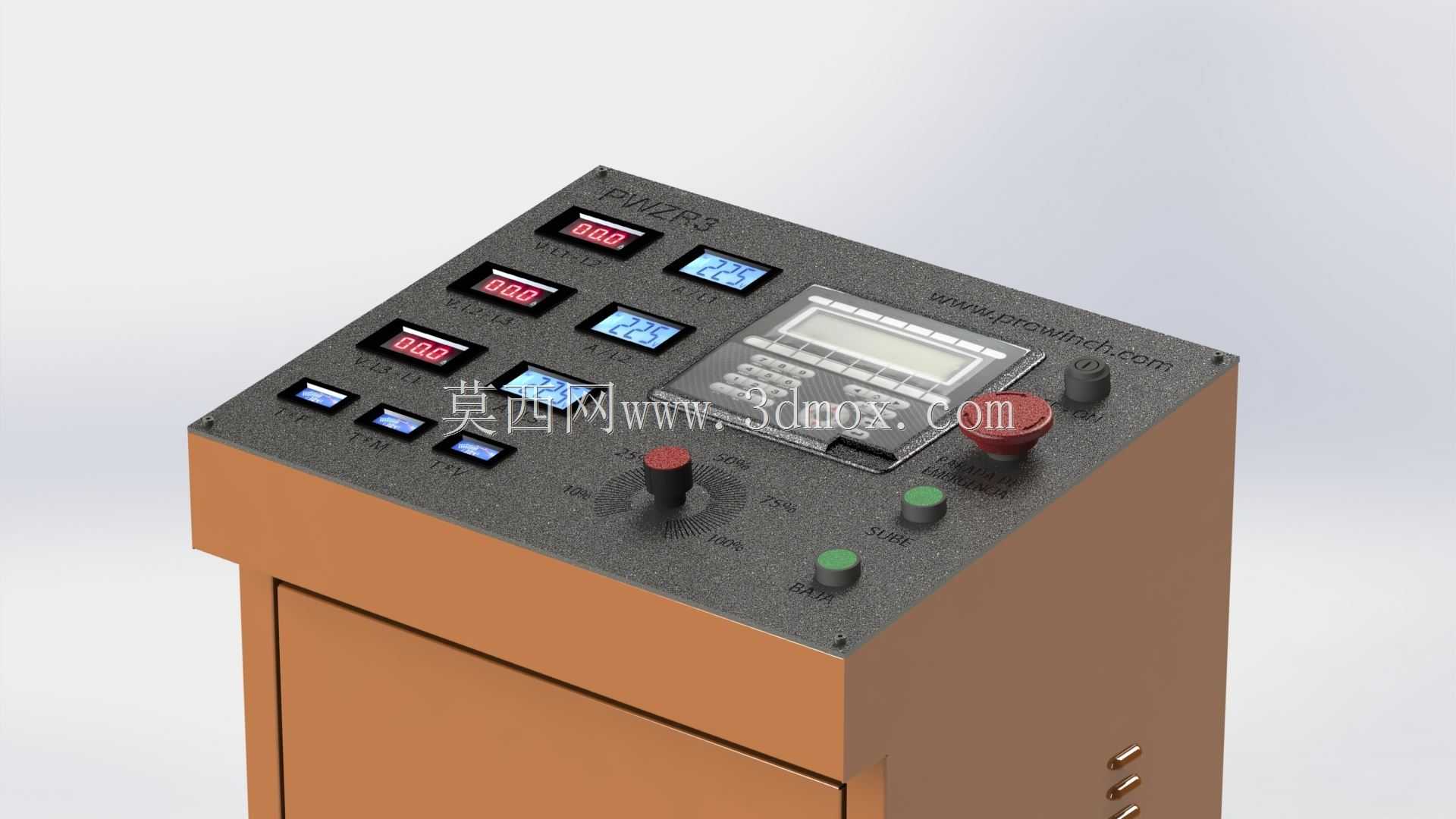

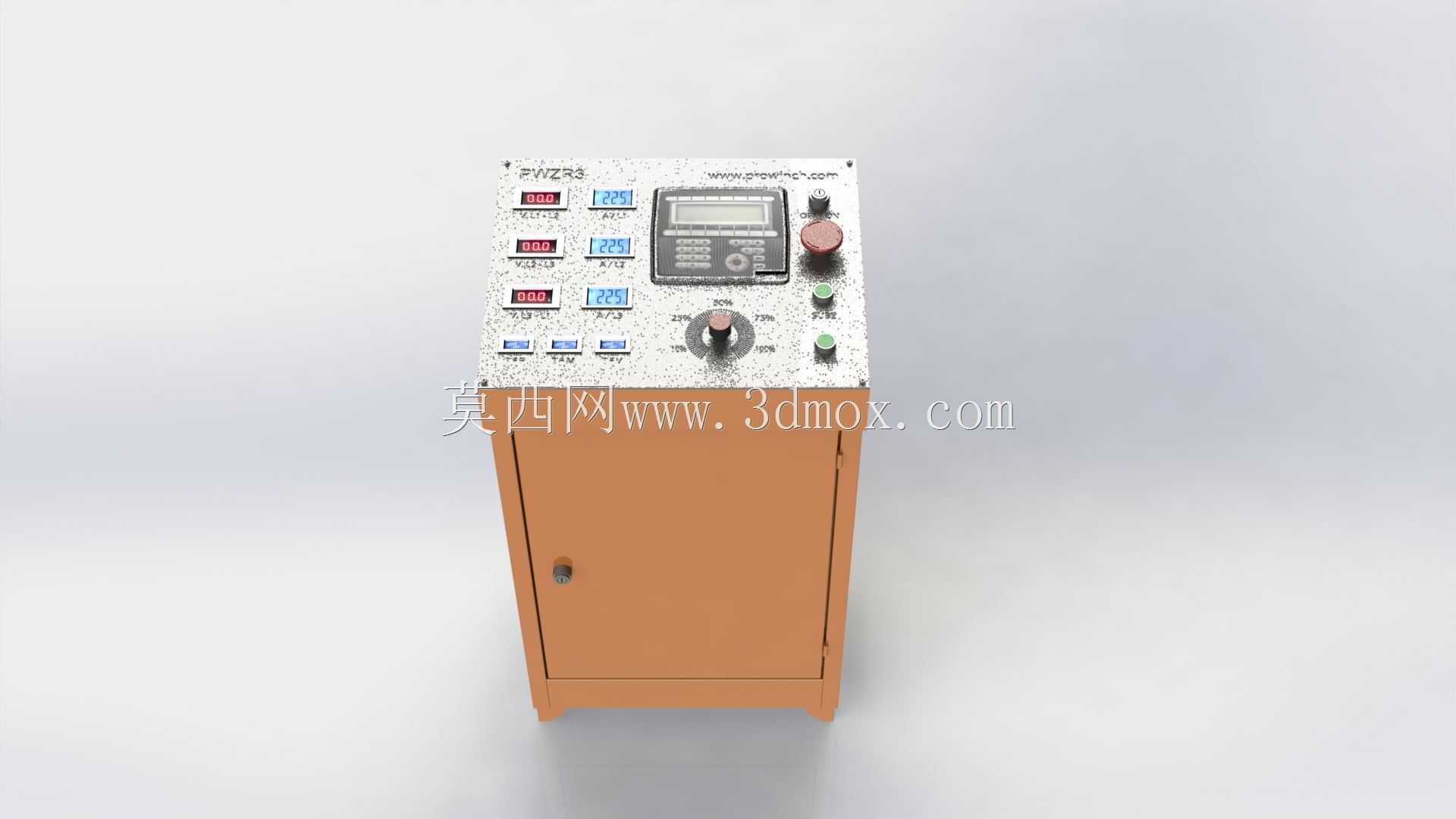

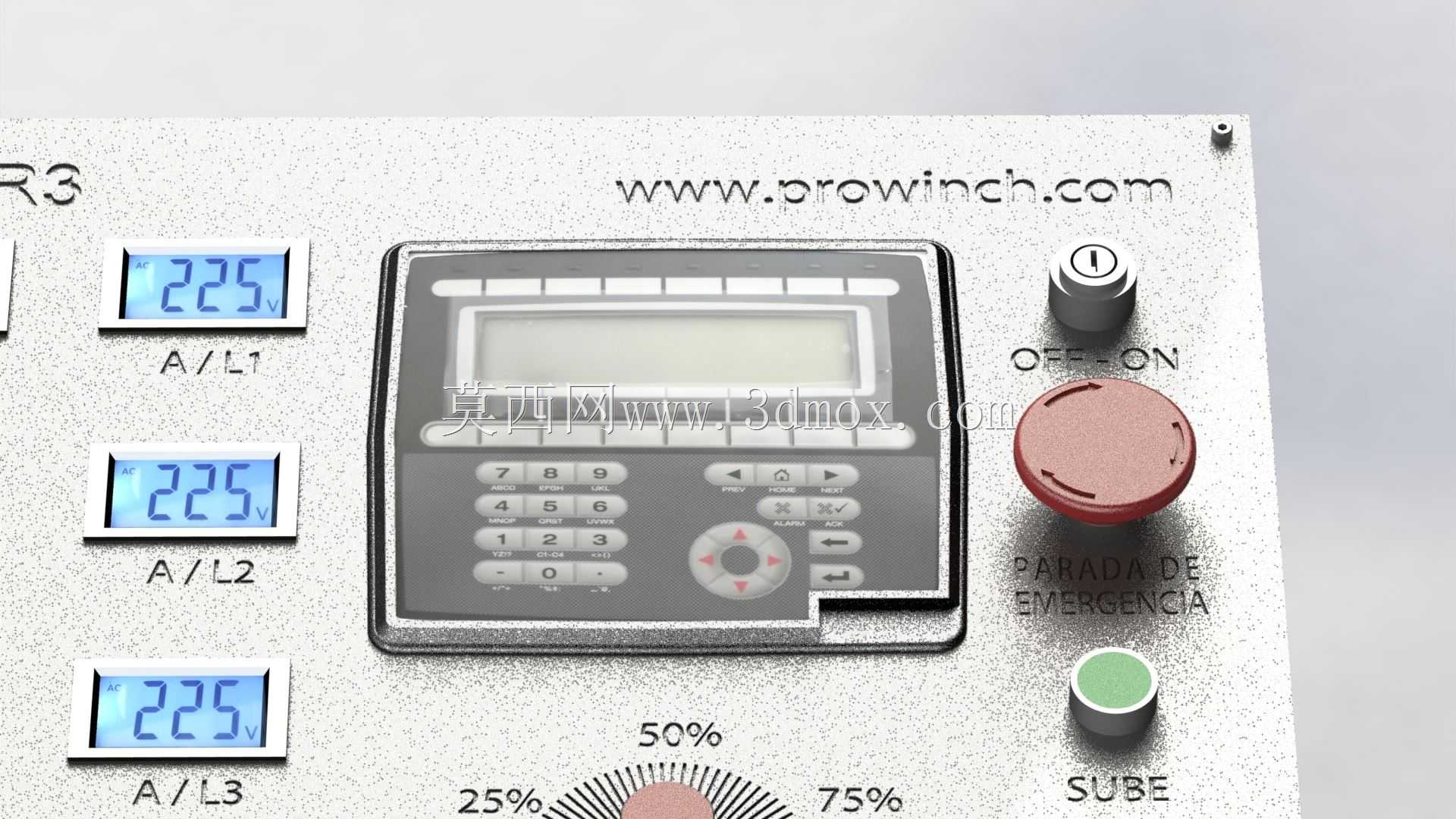

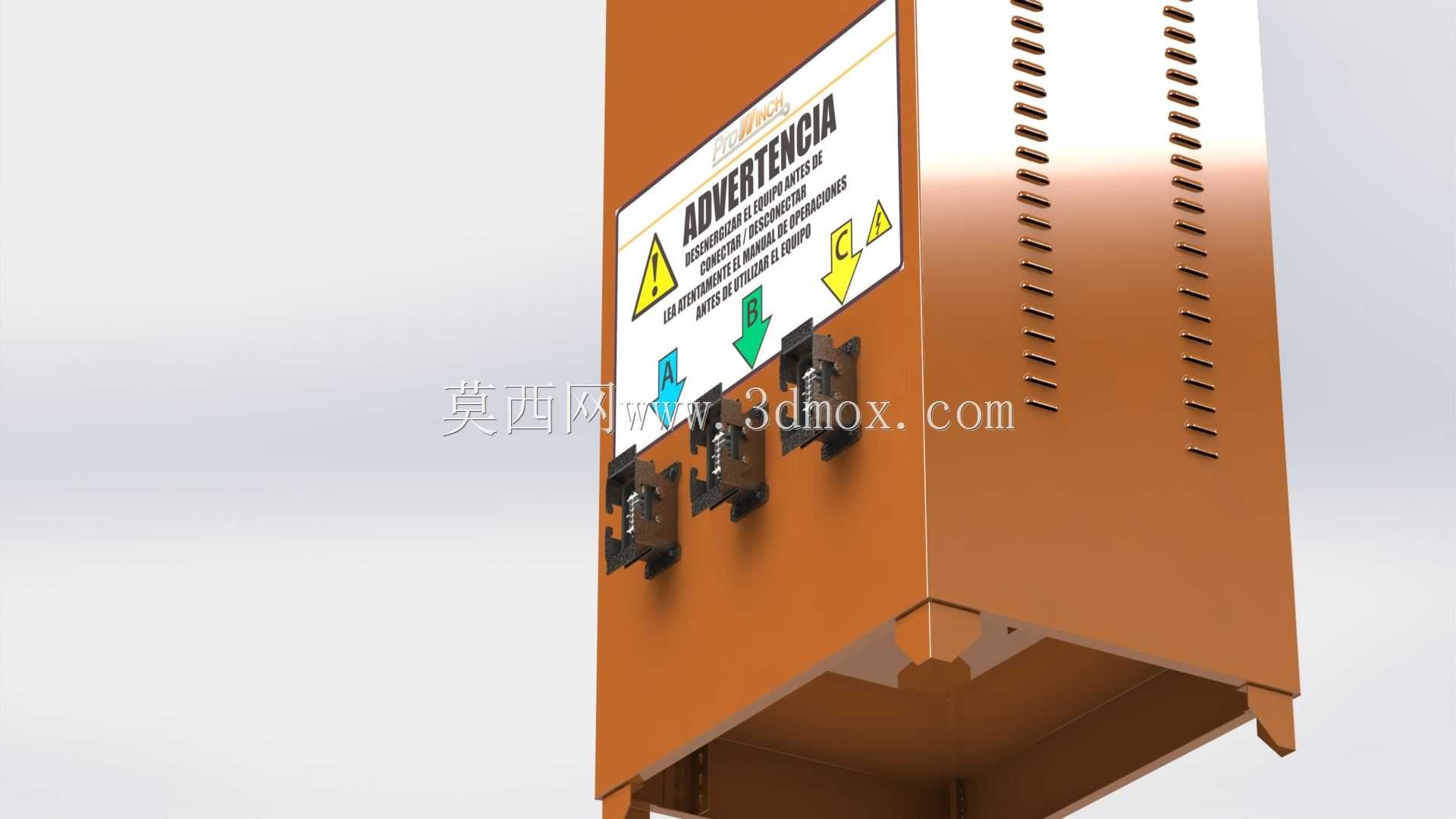

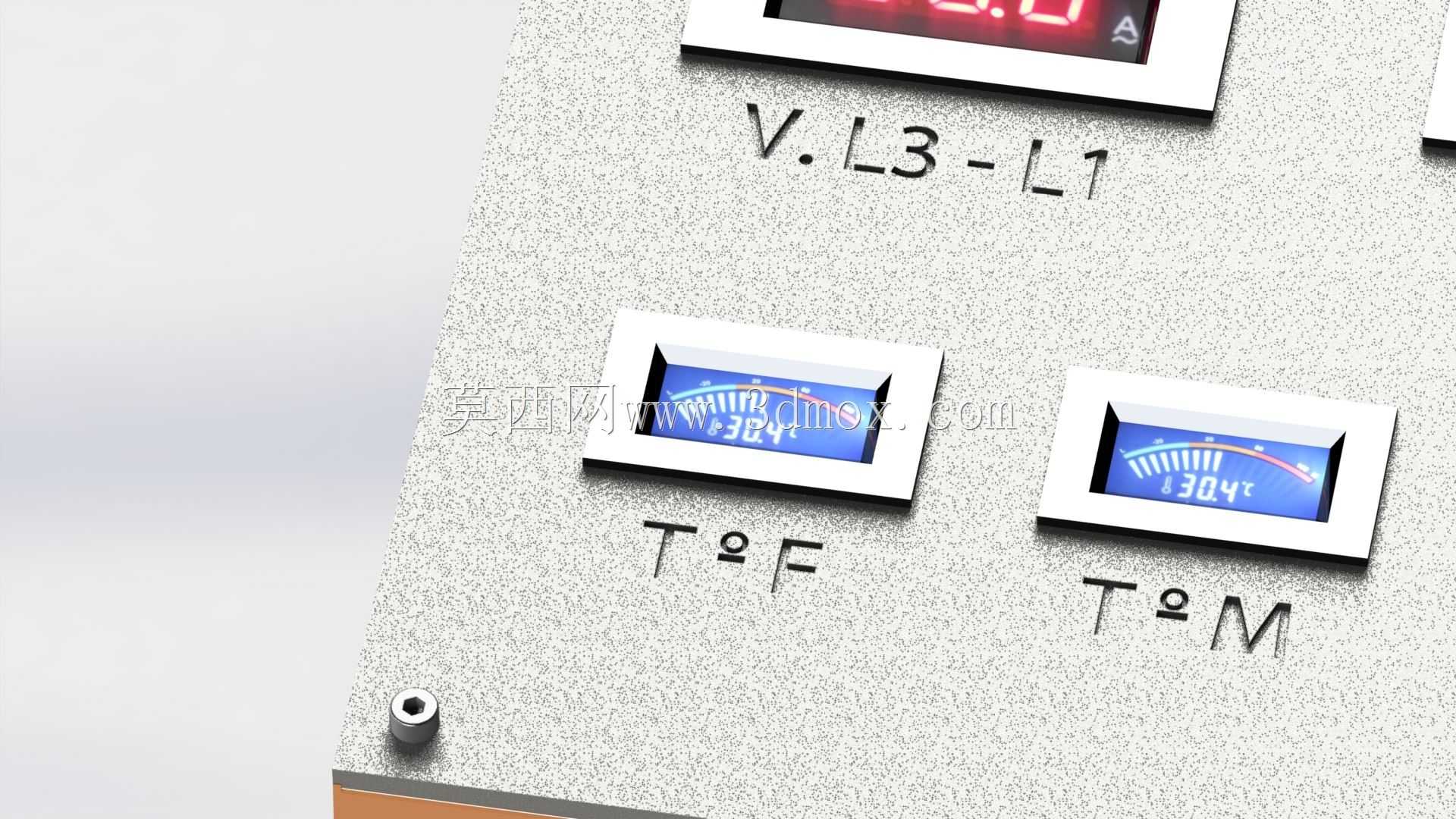

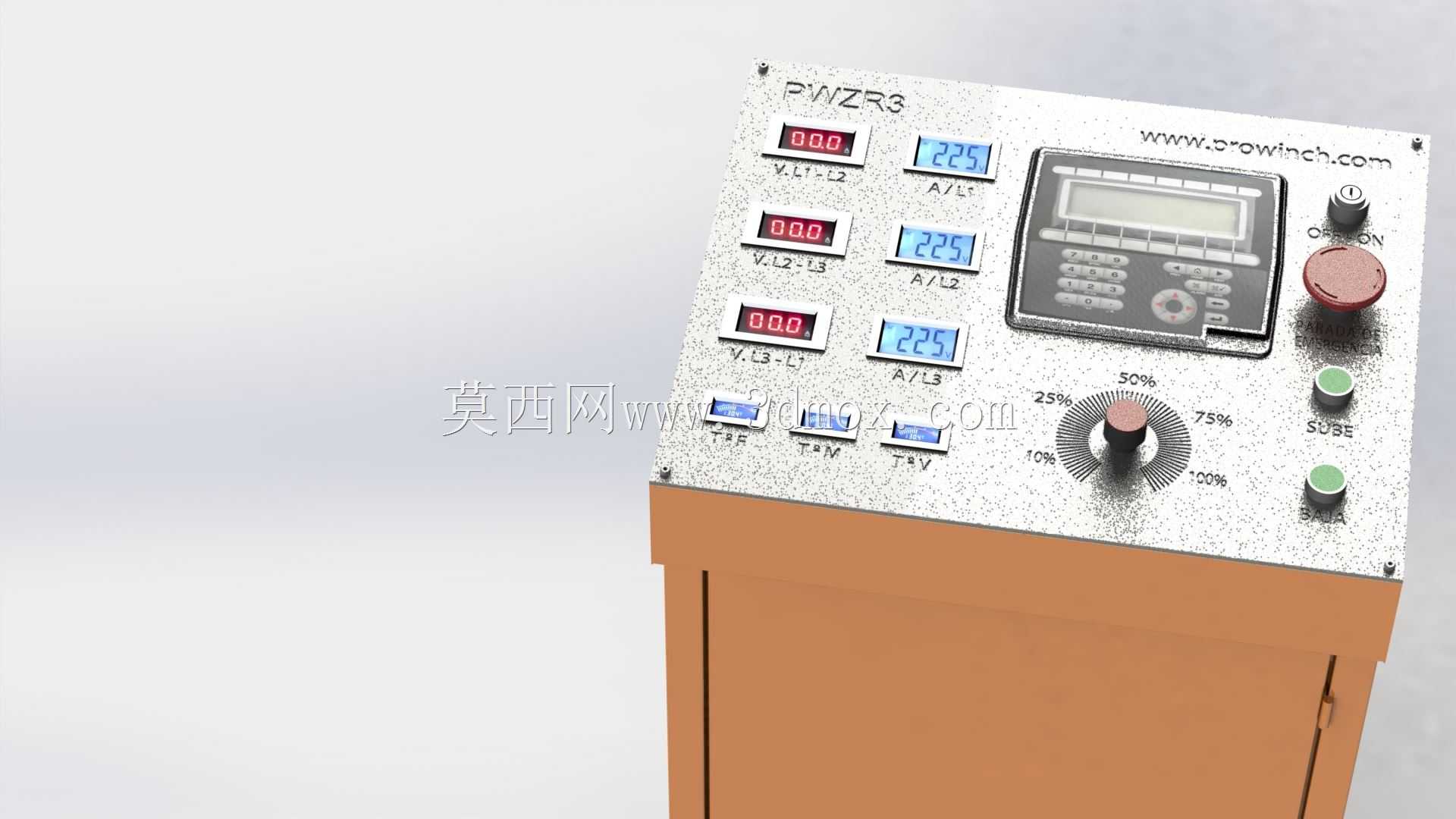

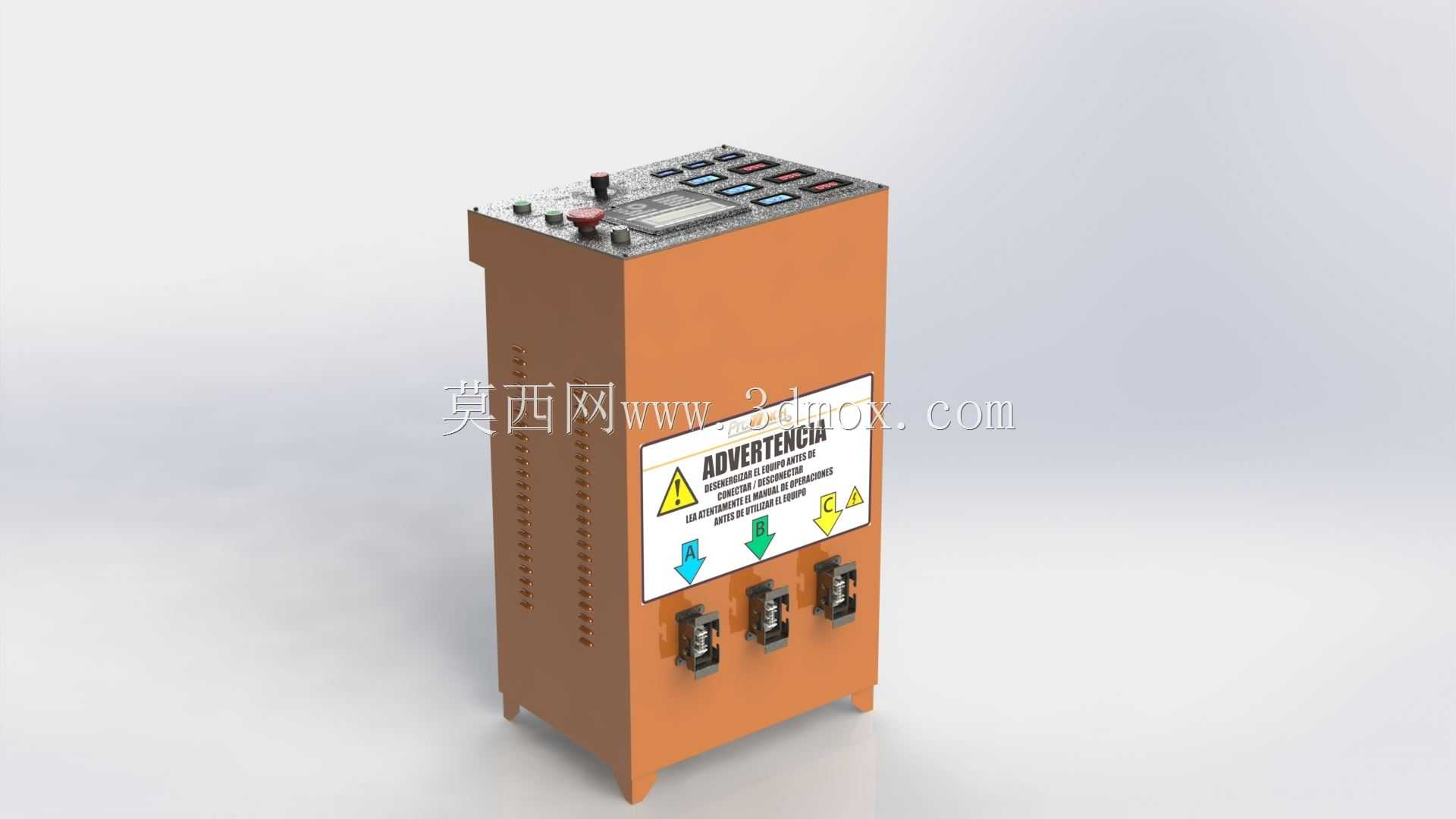

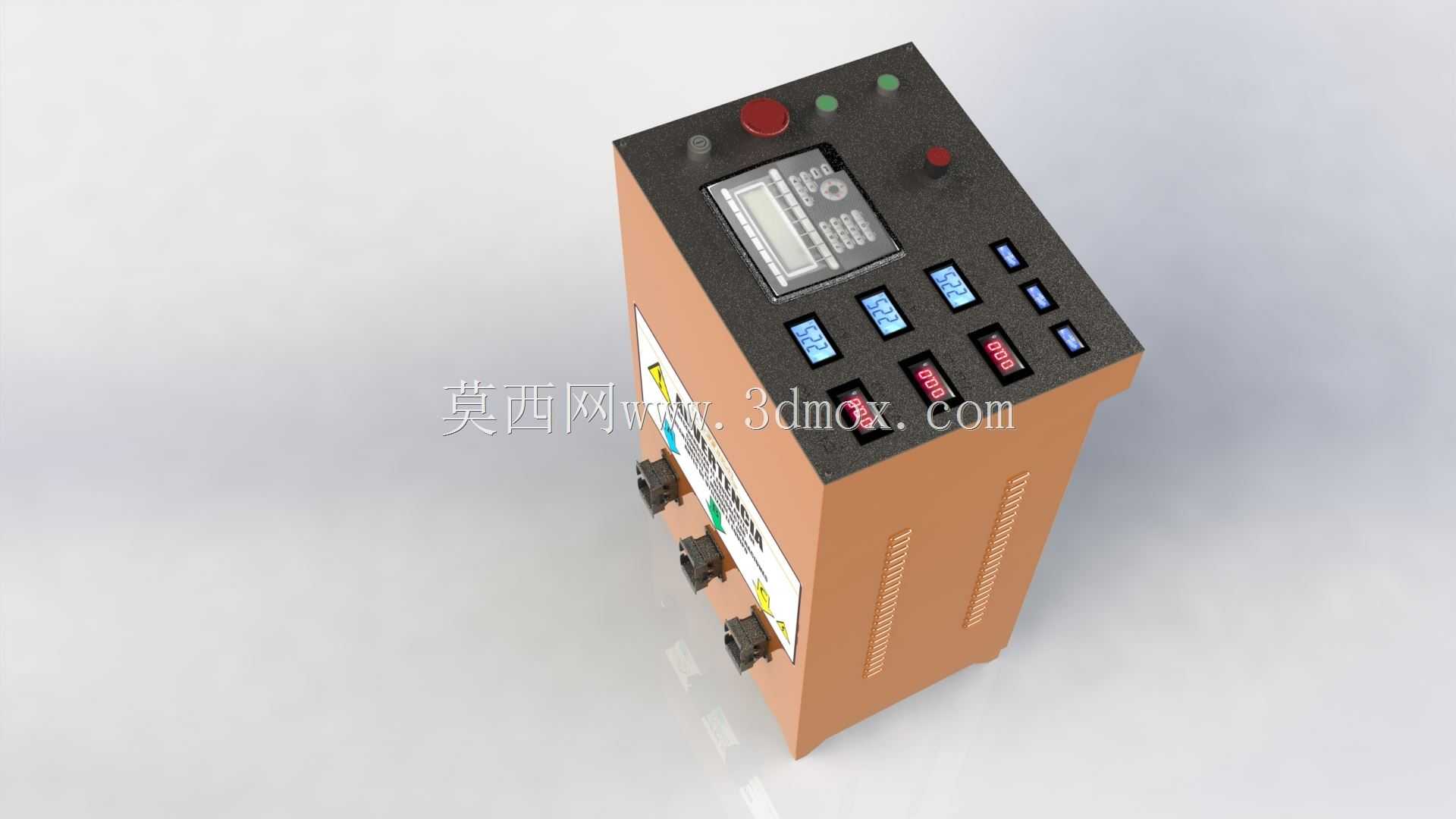

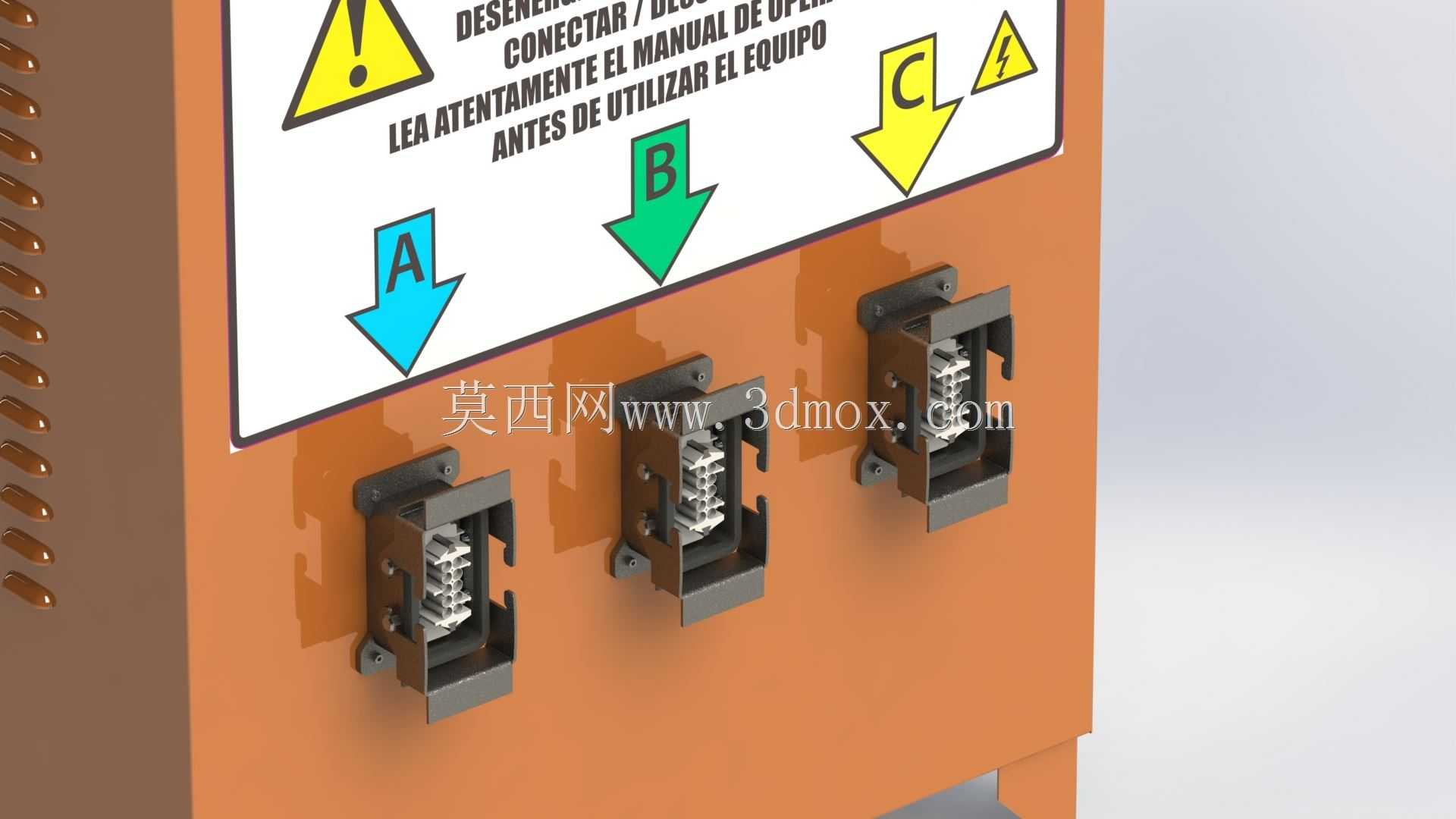

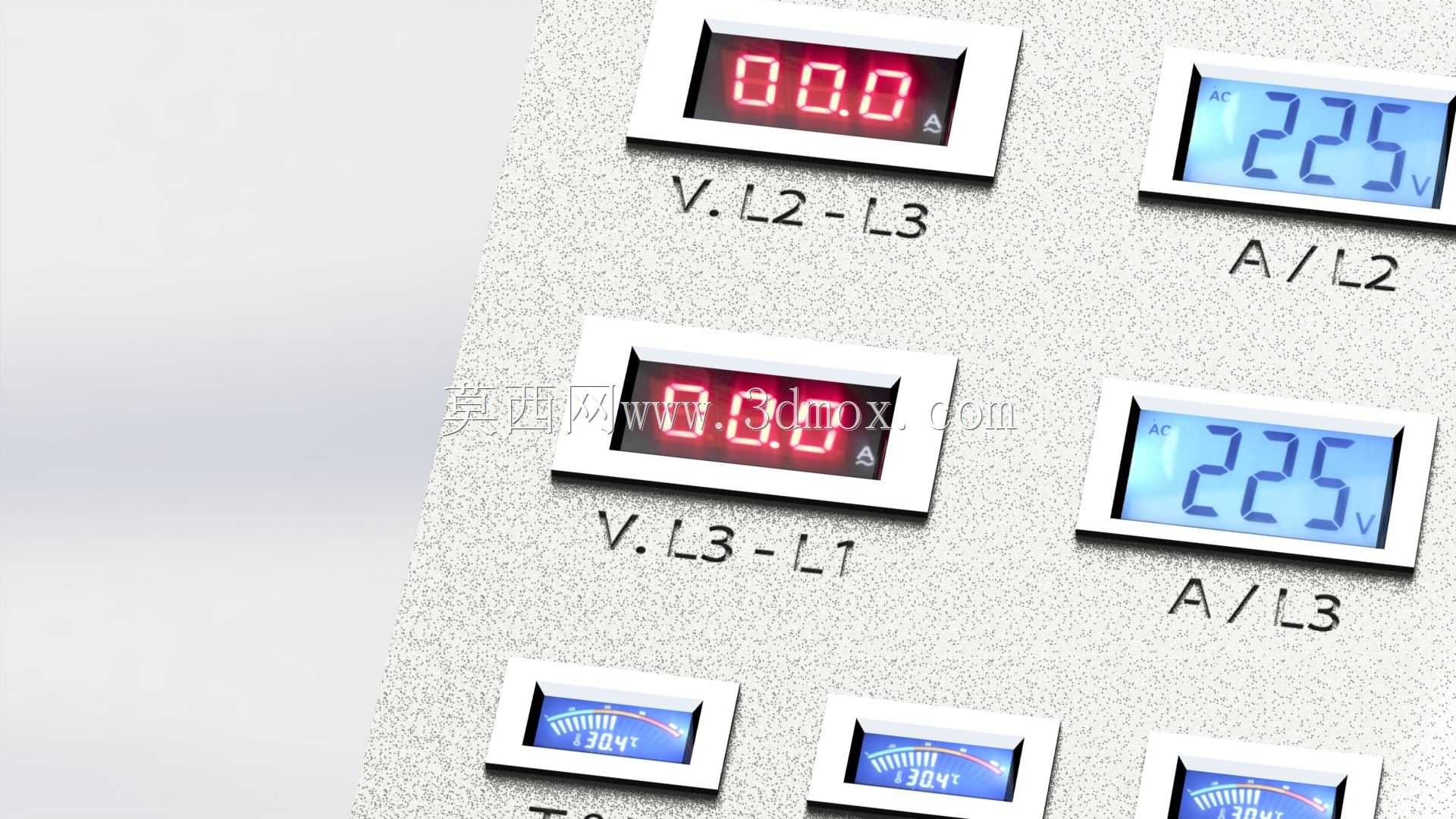

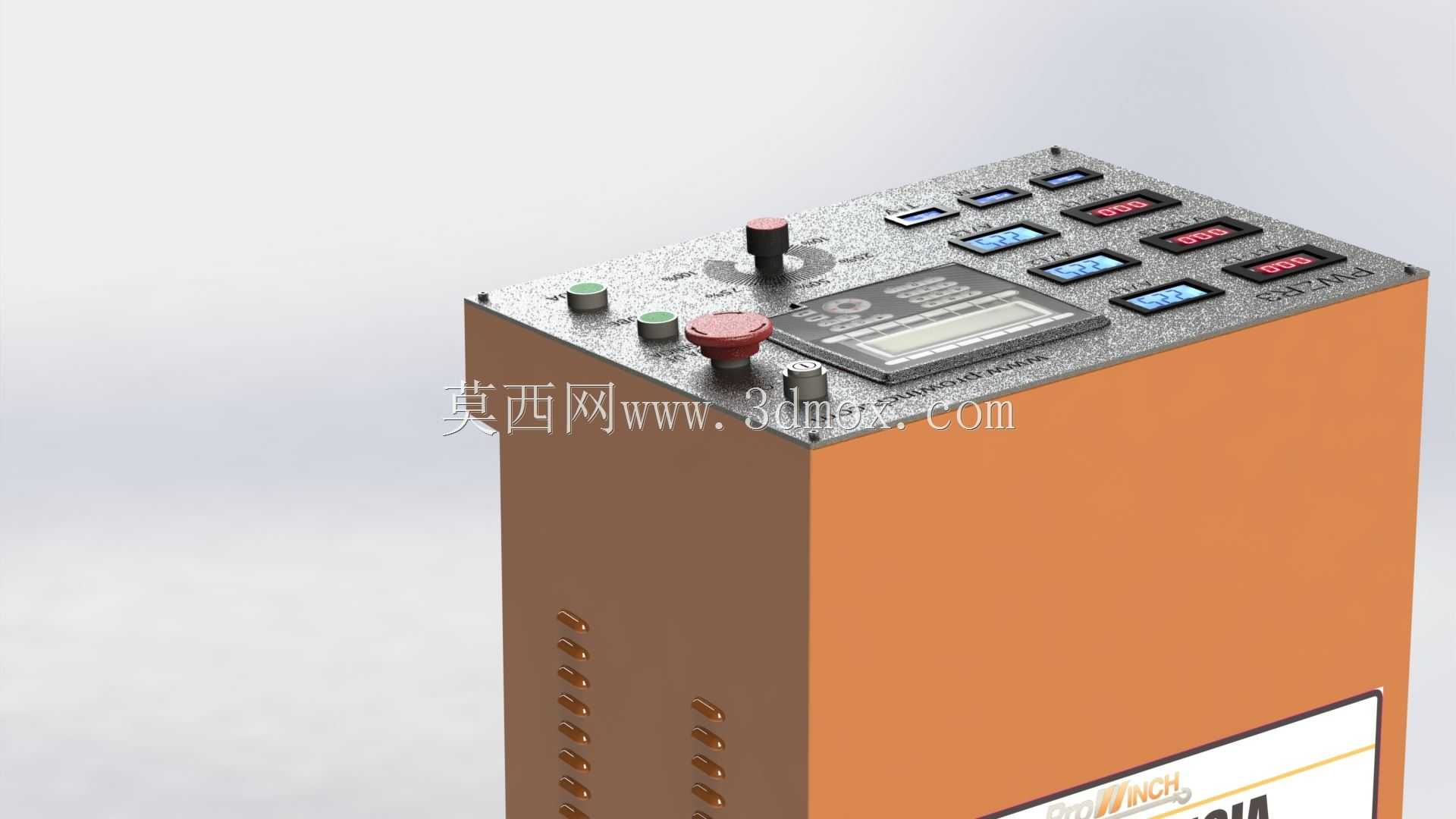

从功能特性来看，该柜体整合了操作交互、参数显示、回路保护、动力接线四大功能模块，正面操作区布局了急停按钮、功能旋钮、状态指示灯、数显仪表与嵌入式操作终端，操作人员可在站立姿态下完成所有操作动作，无需额外俯身或抬手，符合工业操控的人机工程学要求；数显区域可实时展示绞车运行速度、提升载荷、电机电流、运行位置等核心参数，急停按钮采用醒目的红色蘑菇头设计，触发行程短、反馈清晰，可在突发工况下快速切断控制回路，避免安全事故发生。柜体侧面预留了多组动力接线端口与通讯接口，可直接对接绞车驱动电机、传感检测单元与上位机监控系统，背部设置了可开启的检修门，方便后期运维人员对内部电气元件进行检修、更换与线路整理。

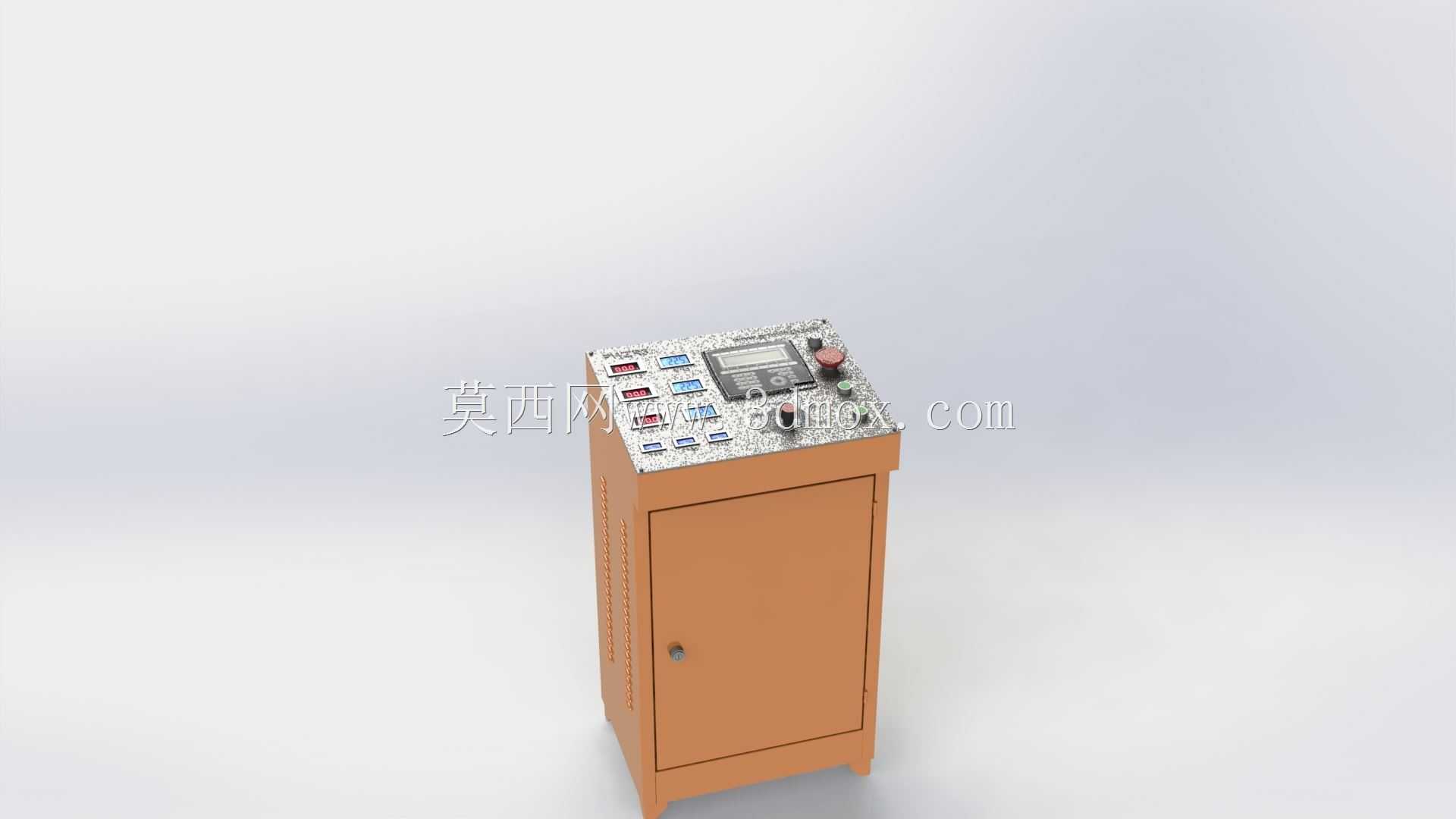

在设计思路上，该柜体采用立式落地式结构，整体框架采用加厚钣金折弯拼接成型，兼顾结构强度与内部安装空间利用率，外观做了圆角过渡处理，避免尖锐边角带来的磕碰风险；不同视图方向的结构设计充分考虑了现场安装的边界要求，正面操作区无外凸的易损部件，背部与侧面预留了足够的接线与检修空间，可直接靠墙或并排安装在绞车硐室、操控机房内，无需额外预留过大的周边间隙。柜体表面做了防腐喷涂处理，可适应井下潮湿、多粉尘的恶劣作业环境，底部设置了固定安装孔位，可通过膨胀螺栓直接固定在水泥基础上，避免设备运行过程中出现移位、晃动问题。从安装边界来看，柜体整体宽度、深度与高度尺寸适配常规工业电控室的安装空间要求，接线端口的高度位置匹配常规线缆桥架的布线高度，可减少现场布线的弯折角度，降低线缆敷设的施工难度，同时柜体的散热结构布局合理，可保证内部电气元件长时间运行时的温度处于合理区间，避免过热引发的元件故障。
