工业气体分析集成柜舱内部结构设计

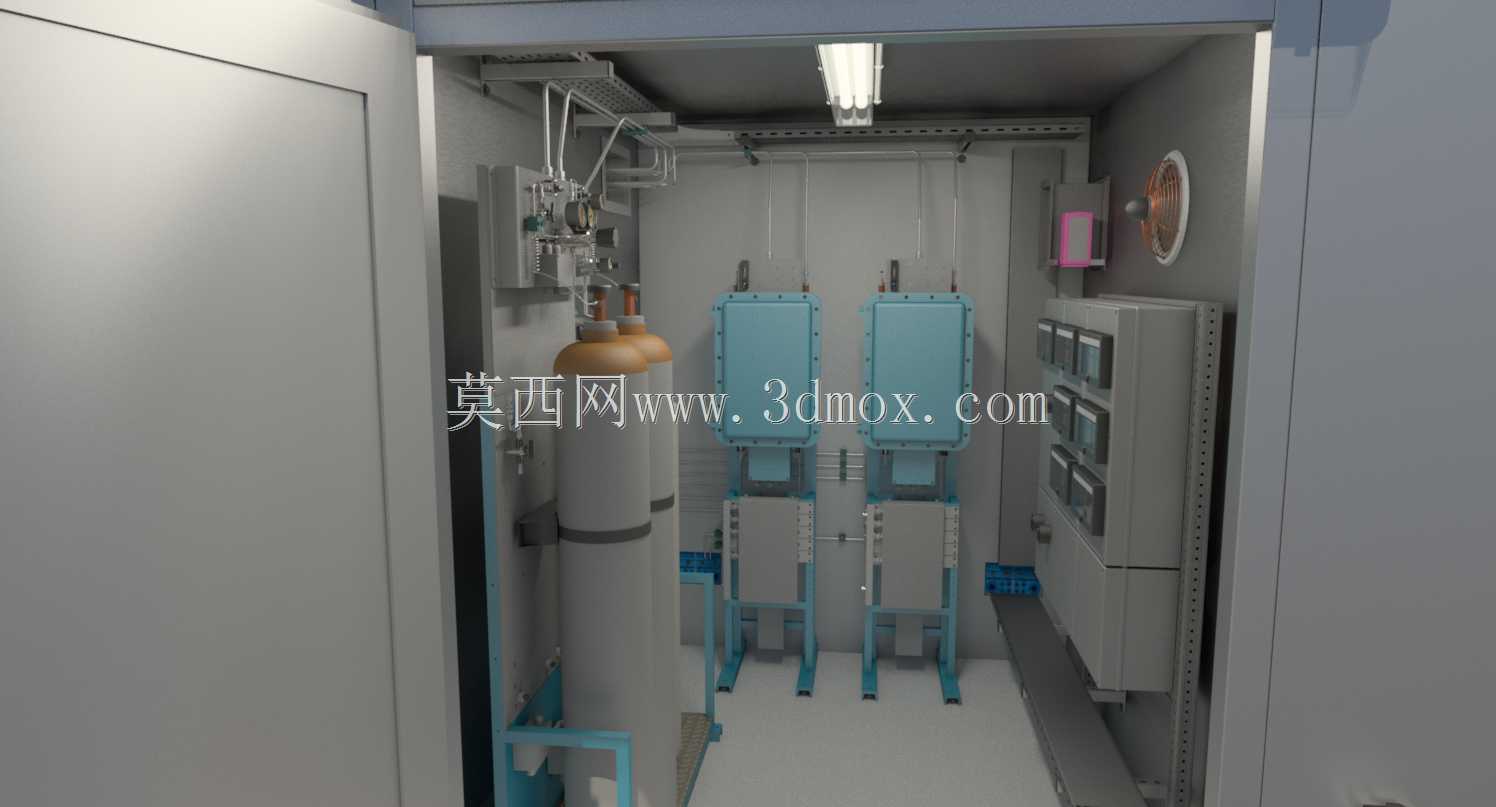

该模型还原的是工业在线气体分析集成舱的内部布局结构，这类集成舱多用于石化、冶金、燃气输配等场景的工艺管线旁侧，承担工艺介质组分实时检测、压力流量调控、异常工况预警的核心作用，可直接嵌入现场工艺管廊或独立撬装部署，适配户外露天、防爆厂区等多种严苛安装环境。从内部布局来看，舱体采用单侧开门的密封式柜体结构，左侧区域集成了带减压、稳压功能的气源处理组件，配套的立式储气缓冲罐可稳定输入气源压力，避免上游管线压力波动对检测精度造成干扰，罐体通过带快接结构的支架固定在舱体底板，预留了足够的管线弯折与维护操作空间。舱体中部对称布置两组预处理集成模块，模块采用蓝色彩钢支架分层安装，上层为过滤、干燥处理单元，可去除样气中的杂质、液态水与油分，保障进入分析仪表的介质符合检测要求，下层为流量调节与气路切换组件，可实现多路样气的自动切换检测，减少人工取样的操作风险。舱体右侧区域为仪表与电控集成区，多层排布的数显仪表可实时展示样气压力、流量、组分浓度等核心参数，仪表下方预留了接线端子排与信号传输模块的安装位，可将检测数据实时上传至厂区DCS控制系统。设计过程中充分考虑了安装与维护的边界要求，舱内所有组件与舱壁预留不小于150mm的操作间隙，顶部集成的防爆照明组件可覆盖全部维护操作区域，舱壁侧方设置的通风泄压装置可在舱内气体泄漏时快速泄压，避免安全隐患。气路管线全部沿舱壁走线槽排布，不同介质的管线采用差异化标识区分，既避免管线交叉干扰，也方便后期故障排查与组件更换。整体布局遵循气路流向最短、操作路径最优的原则，将需要频繁操作的阀门、调节部件布置在开门后伸手可及的高度，将重型储气组件布置在靠近舱门的侧下方，降低柜体承重偏移的风险，同时所有外露组件均做圆角钝化处理，避免维护过程中发生磕碰损伤。
