高海拔适配型多源雾网集水装置结构设计

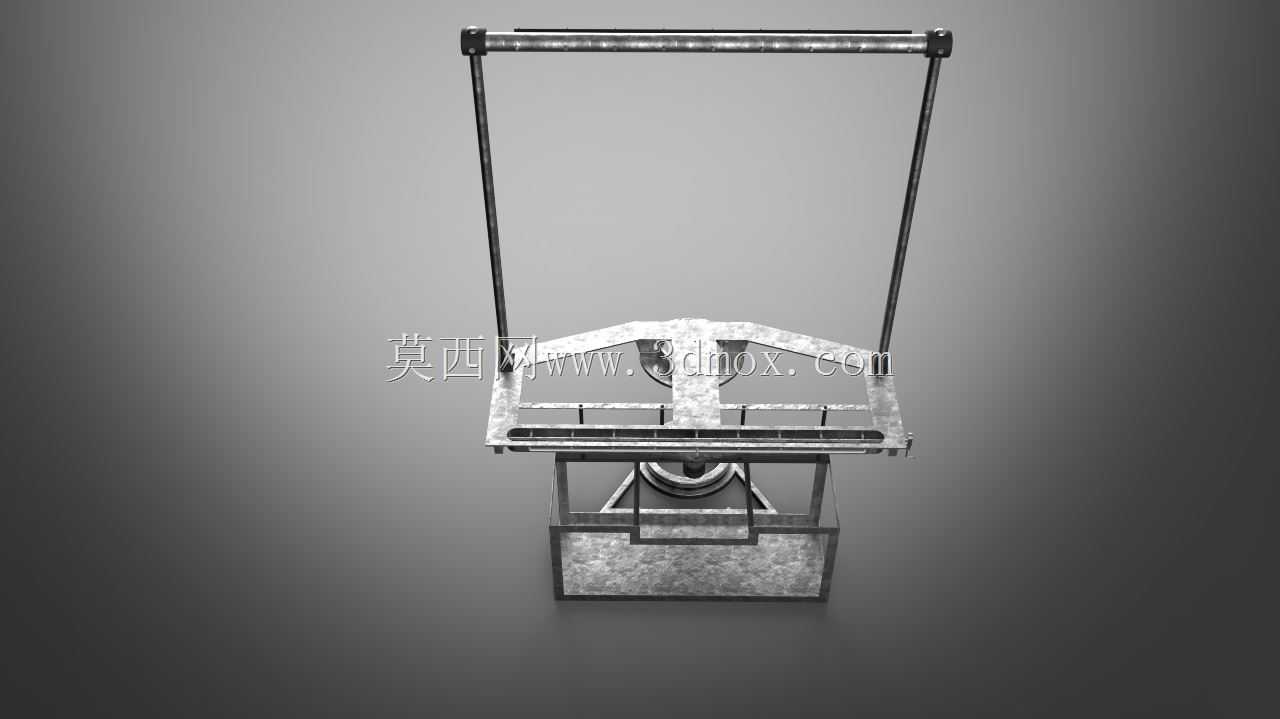

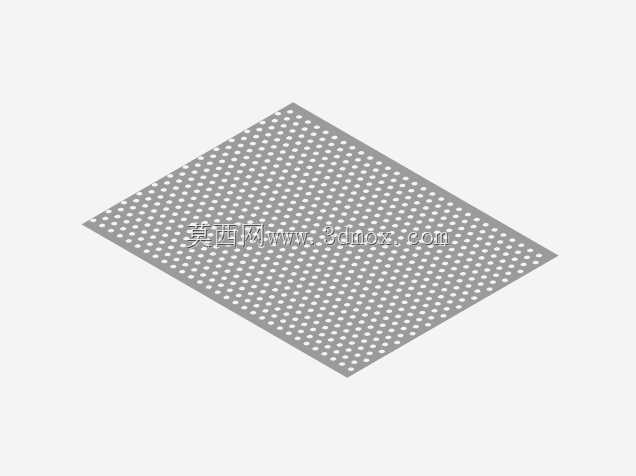

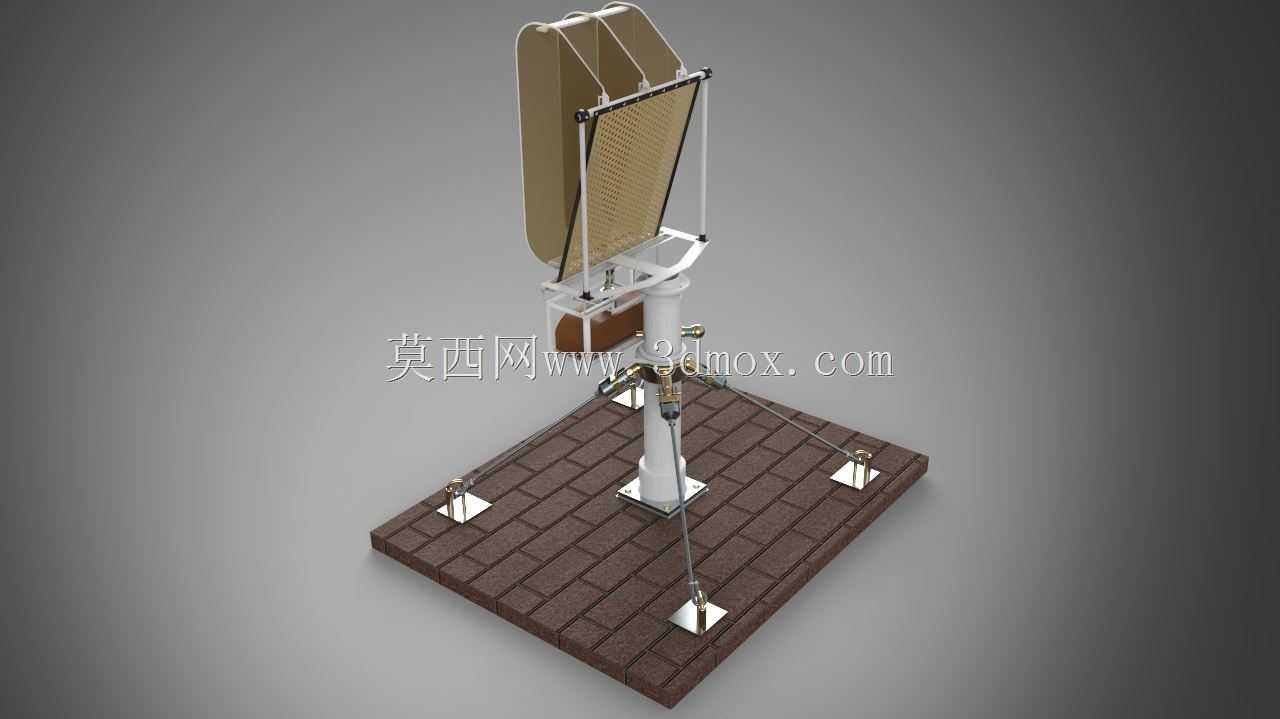

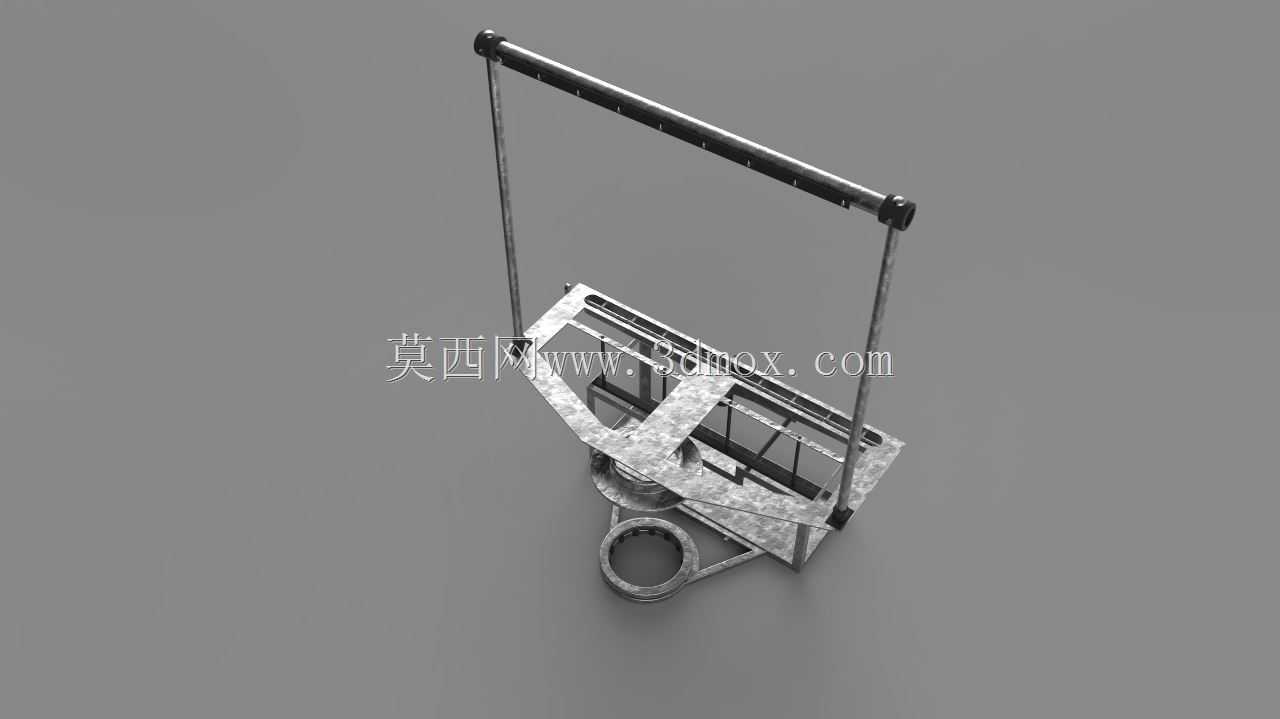

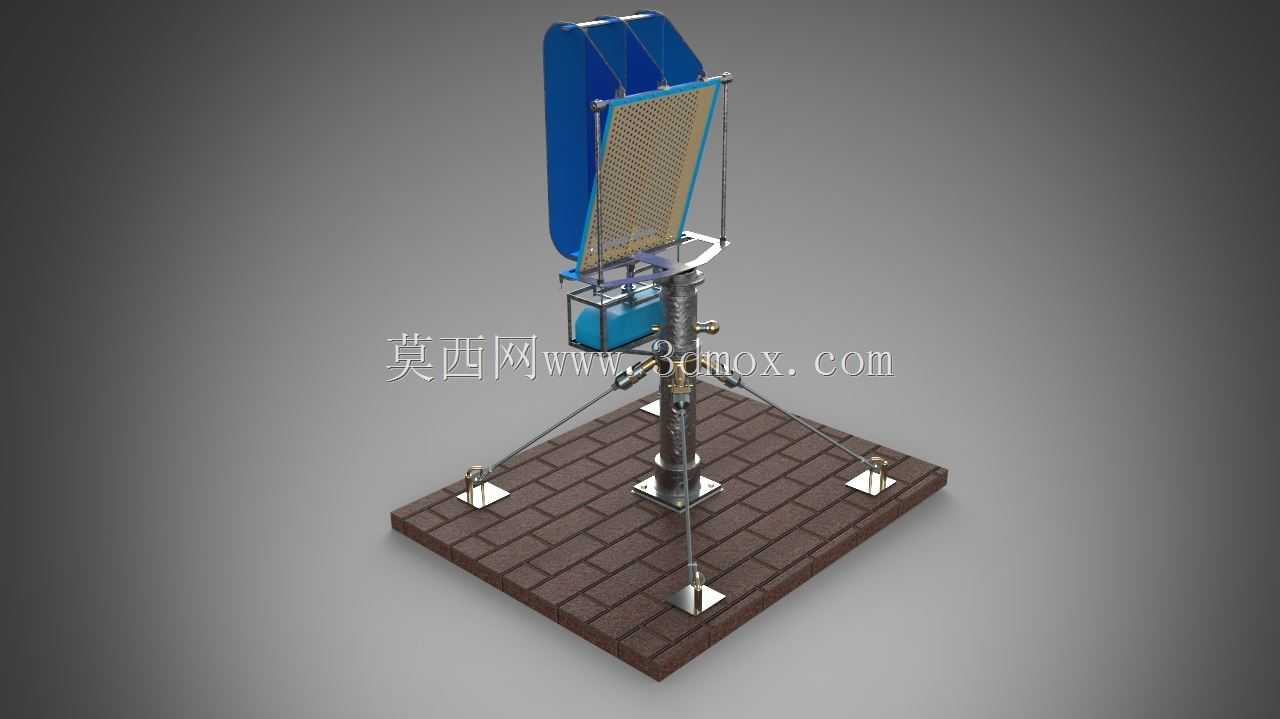

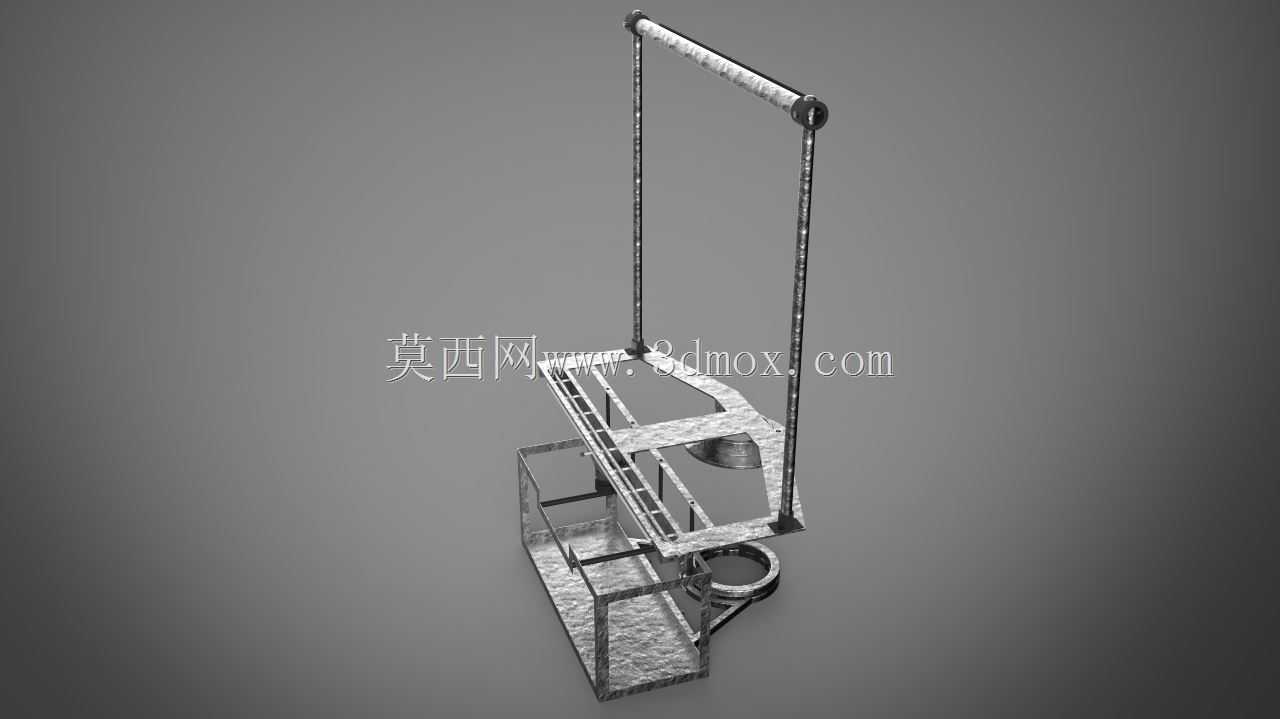

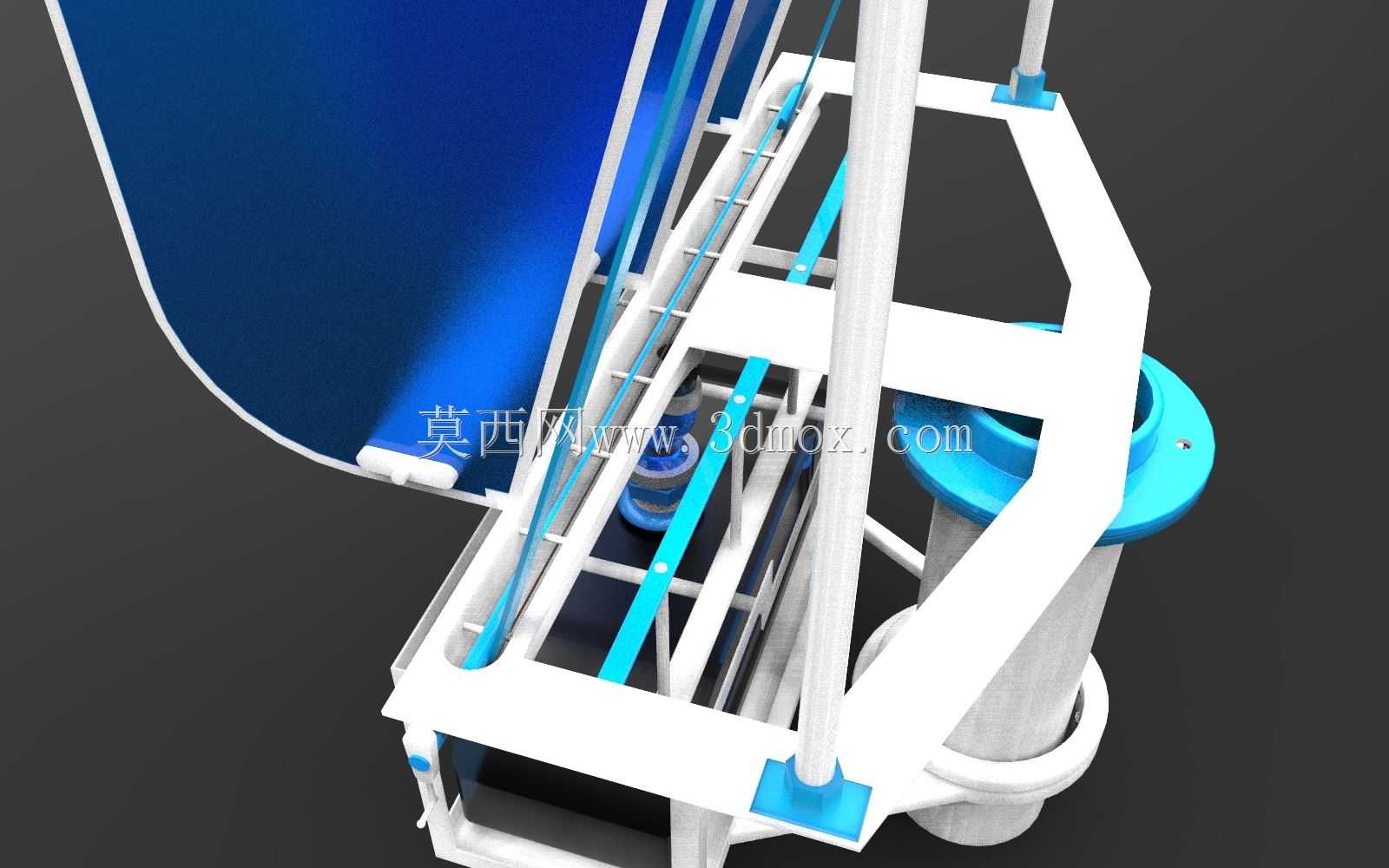

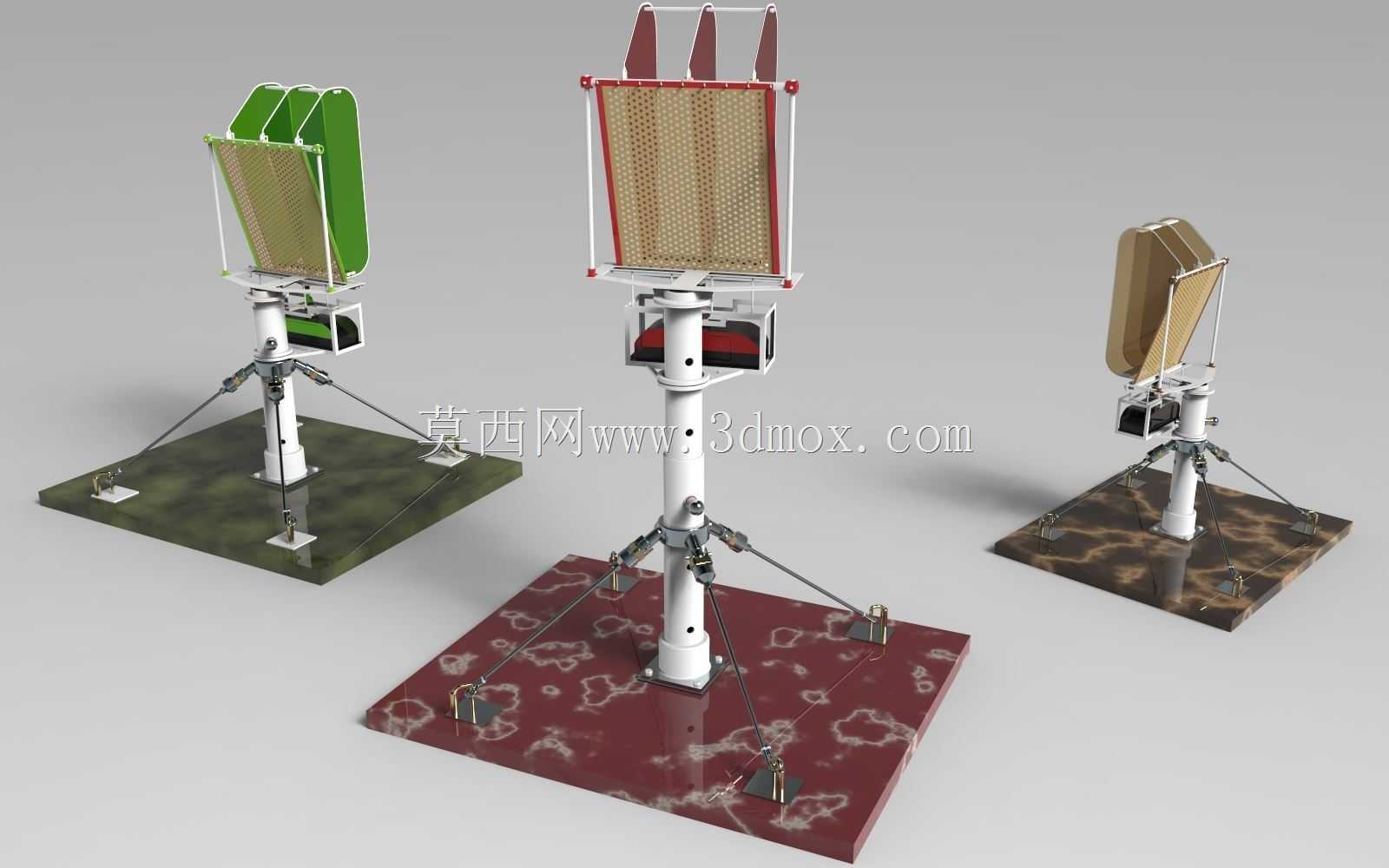

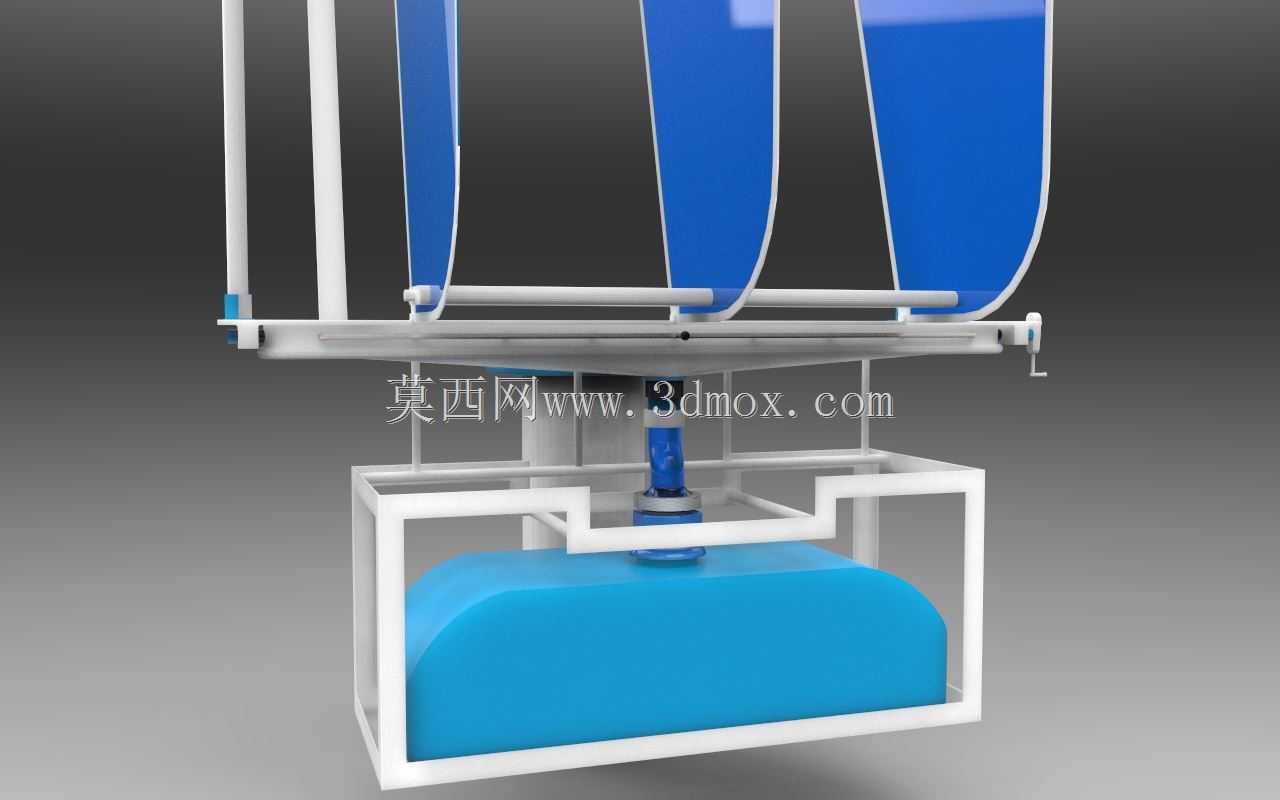

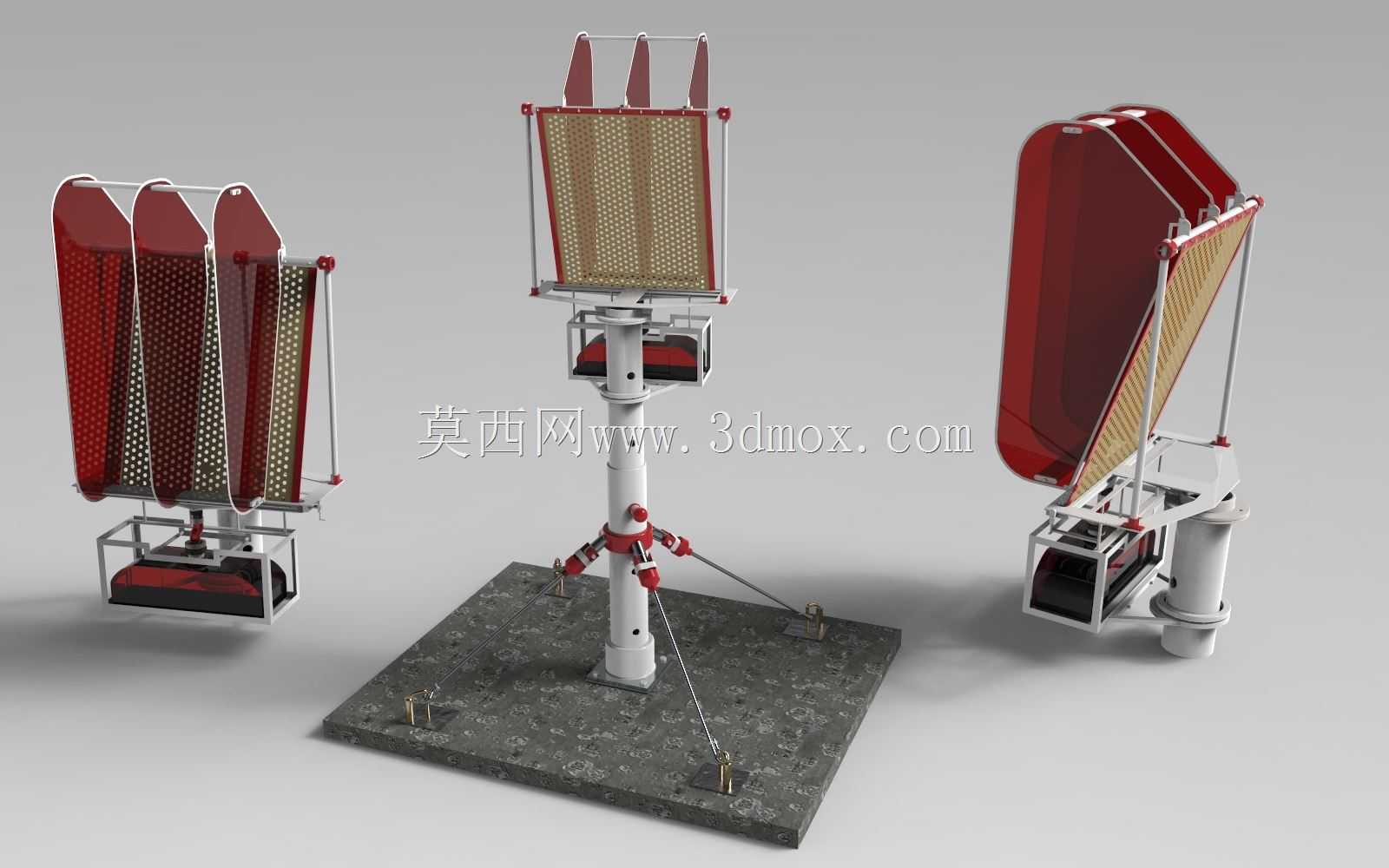

这款集水装置主要面向高海拔干旱多雾区域的分散式供水场景，可部署在山地垭口、高原牧区、偏远观测站点等常规供水管网难以覆盖的区域，通过捕捉空气中的雾滴凝结收集液态淡水，同时兼顾多类清洁能源的适配利用，为无电网覆盖区域的集水作业提供自持运行的硬件基础。装置主体采用立柱支撑的立式网面结构，底部配置方形配重安装基座，基座上预留多组锚点，通过斜拉钢索与立柱中部的连接节点固定，可抵御高海拔区域常见的强阵风载荷，安装时无需大规模开挖土建基础，仅需平整地面后通过膨胀螺栓或地锚固定基座即可完成部署，单套装置的占地边界控制在1.2米见方范围内，立柱总高度约2.8米，网面展开宽度约1.1米，可根据现场雾层流动方向调整网面朝向，最大化迎风捕雾面积。网面采用疏水性编织材质搭配刚性边框，边框通过铰接结构与顶部支架、底部集水托盘连接，可根据不同季节的雾浓度、风速参数调整网面倾斜角度，当风速超过阈值时可自动偏转卸力，避免结构过载损坏；捕捉到的雾滴在网面凝结后顺着导流纹路汇入底部的密封集水槽，通过内置管路输送至储水单元，整套集水通路无外露开口，可避免收集过程中的二次污染与蒸发损耗。设计过程中针对高海拔区域低气压、大温差、强紫外线的环境特征，对结构受力做了针对性校核，将常规工况下的安全系数做了梯度提升，可适配从低风速到高风速区间的稳定运行；结构件分为金属与塑料两类可选材质，金属构件采用防腐镀层处理，可应对高海拔区域的强氧化环境，塑料构件采用抗UV改性材质，长期户外使用不易老化脆裂。装置顶部预留多组标准化安装接口，可根据现场资源条件选配小型风力捕能组件、太阳能光伏板、温差发电模块等清洁能源单元，为集水装置的液位监测、管路伴热、小型输水动力模块提供电力，实现无外接电源下的长期自持运行，无需专人常态化值守，仅需定期清理网面附着的沙尘、检查连接件紧固状态即可维持稳定工作。
