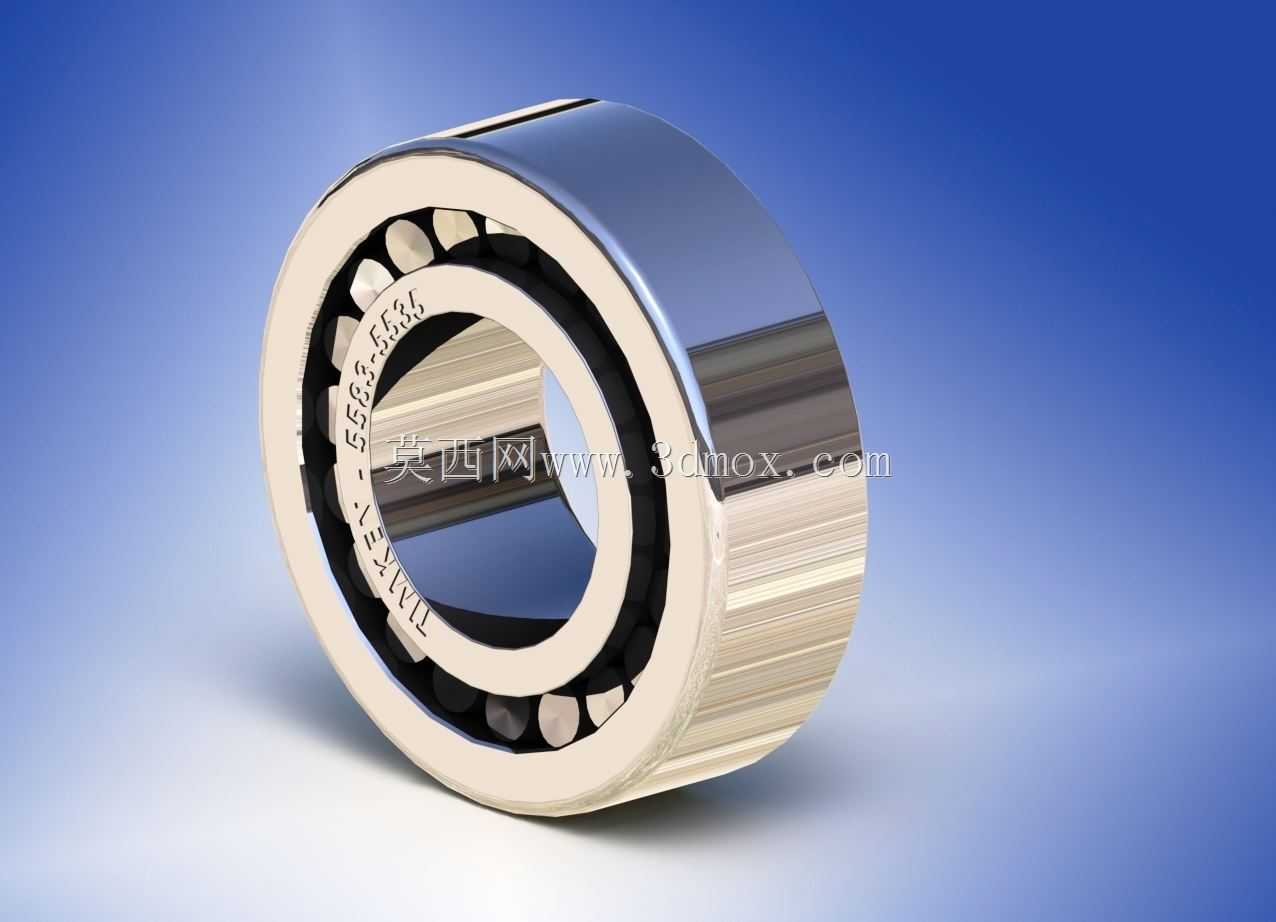

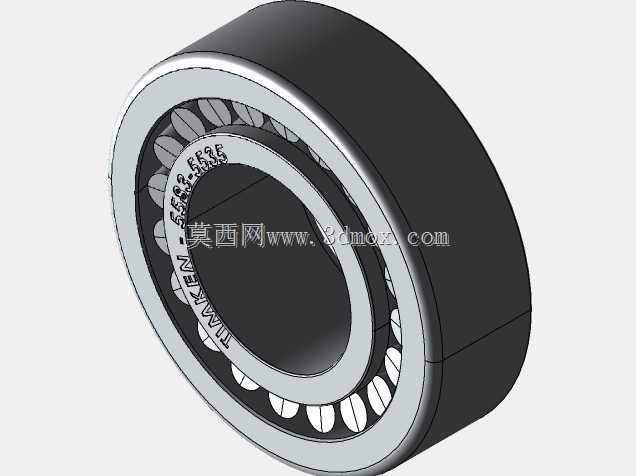

TIMKEN圆锥滚子轴承5583-5535结构设计

这款圆锥滚子轴承是重载旋转工况下的核心支撑部件，广泛应用于冶金设备轧辊支撑、重型商用车轮端传动、工程机械行走机构、工业减速机输入输出轴系、矿山破碎设备主轴等需要同时承受径向载荷与单向轴向载荷的场景，能够在高负载、变转速、存在冲击载荷的恶劣工况下维持稳定的旋转精度，保障整套传动系统的运行可靠性。从结构设计来看，该轴承采用分离式可拆分结构，由带锥形滚道的内圈组件、配套外圈、圆锥滚子、保持架四个核心部分组成，滚子的锥面设计使得滚动体与滚道的接触线与轴承轴线呈固定夹角，可将作用在轴上的复合载荷分解为径向分力与轴向分力分别承载，相比同尺寸深沟球轴承，其径向承载能力提升40%以上，同时可承受单向的轴向冲击载荷，适配轴系存在一定挠曲变形的安装工况。设计过程中严格遵循圆锥滚子轴承的接触角匹配逻辑，滚子母线与内圈、外圈滚道母线延长后交汇于轴承轴线上的同一点，保证滚动体在滚道上做纯滚动运动，避免滑动摩擦带来的异常磨损与发热；保持架采用窗式冲压结构，均匀分隔每颗圆锥滚子，既保证滚子在运转过程中不会发生相互磕碰摩擦，又预留了充足的润滑脂存储空间，可在长期运转过程中持续为滚动接触面提供润滑，降低运转温升。在安装边界与尺寸适配方面，该轴承的内圈内径、外圈外径、装配总宽度均符合对应系列轴承的通用安装尺寸规范，可直接适配同规格的轴承座安装孔与轴颈配合面，安装时可通过调整内圈与外圈的轴向相对位置来控制轴承的预紧量，既可以消除轴系的轴向游隙，提升轴系的旋转刚度，又能避免预紧过大导致的运转阻力升高、温升过快问题；轴承的密封适配结构可配合外置密封圈使用，阻挡外界粉尘、水汽进入轴承内部滚道区域，同时防止内部润滑脂泄漏，延长维护保养周期。在实际设备运行过程中，该轴承能够有效补偿轴系受热膨胀带来的轴向尺寸变化，避免轴系因热胀冷缩出现卡滞问题，同时其刚性支撑特性可保障轴上齿轮、带轮等传动部件的啮合精度，降低传动过程中的振动与噪音，提升整套设备的运行平稳性。
