小型特殊应用带式输送设备结构设计

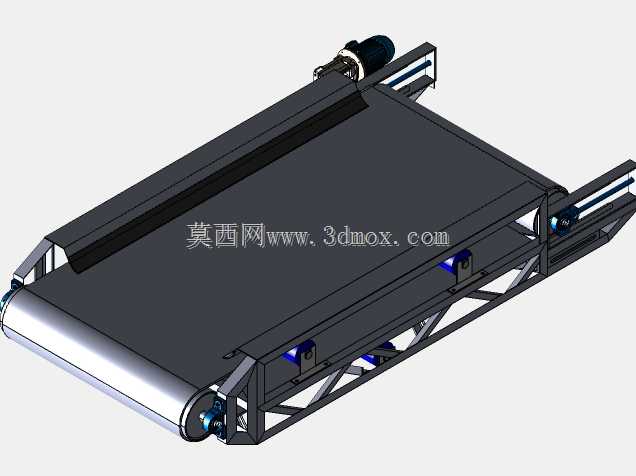

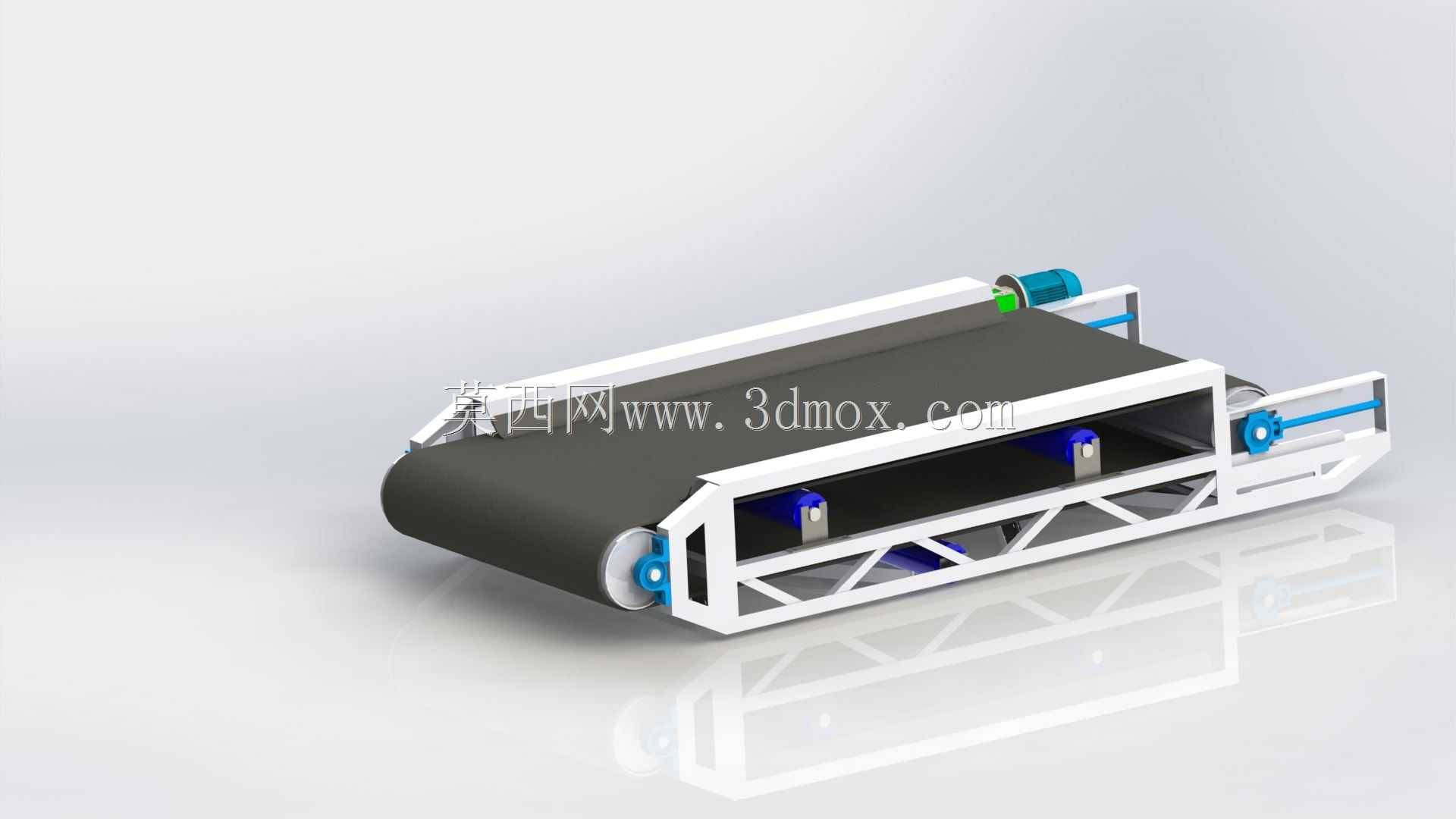

这款小型带式输送设备主要面向精密加工产线的窄空间物料转运场景设计，可适配口罩机、套管针输入工位等特殊应用场景的物料输送需求，能够在紧凑的设备排布空间内完成短距离的精准物料传递，解决常规输送设备体积过大无法嵌入小型专用加工设备工位衔接处的痛点。设备采用开放式桁架式机架结构，主体框架以轻量化型材拼接成型，桁架的三角镂空结构在降低整体自重的同时，能够保证机架长期运行的结构刚性，避免皮带运行过程中出现机架形变导致的皮带跑偏问题。驱动端采用侧置式动力布局，将传动辊与驱动组件布置在设备侧方，有效压缩设备整体的纵向占用空间，适配工位之间狭窄的安装间隙，设备底部预留有标准安装固定孔位，可直接通过螺栓固定在加工设备的进料台架上，无需额外搭建支撑结构，安装边界可适配多数小型加工设备的进料口尺寸，能够与现有产线快速完成拼接适配。输送面采用平型黑色防滑皮带，皮带下方均匀布置有支撑托辊，托辊采用可调式安装结构，可根据输送物料的重量调整托辊的支撑高度，保证皮带输送面的平整度，避免轻质小尺寸物料在输送过程中出现卡顿、偏移的问题。张紧机构设置在设备的从动端，通过侧方的调节螺栓即可快速调整皮带的张紧度，日常维护无需拆解设备主体框架，操作便捷。设备的传动部位均设置有防护结构，避免运行过程中异物卷入传动间隙造成设备故障，同时保障现场操作人员的作业安全。这款输送设备的输送速度可根据前端加工设备的生产节拍进行适配调整，能够稳定输送小型轻质工件，在医疗耗材加工、小型电子元件组装、小包装食品分装等产线的工位衔接环节都能发挥稳定的物料传递作用，其紧凑的结构设计也可根据实际工位需求进行多台拼接，组成短距离的物料流转通道，适配不同的产线布局需求。
