工业重载支撑滚轮结构设计

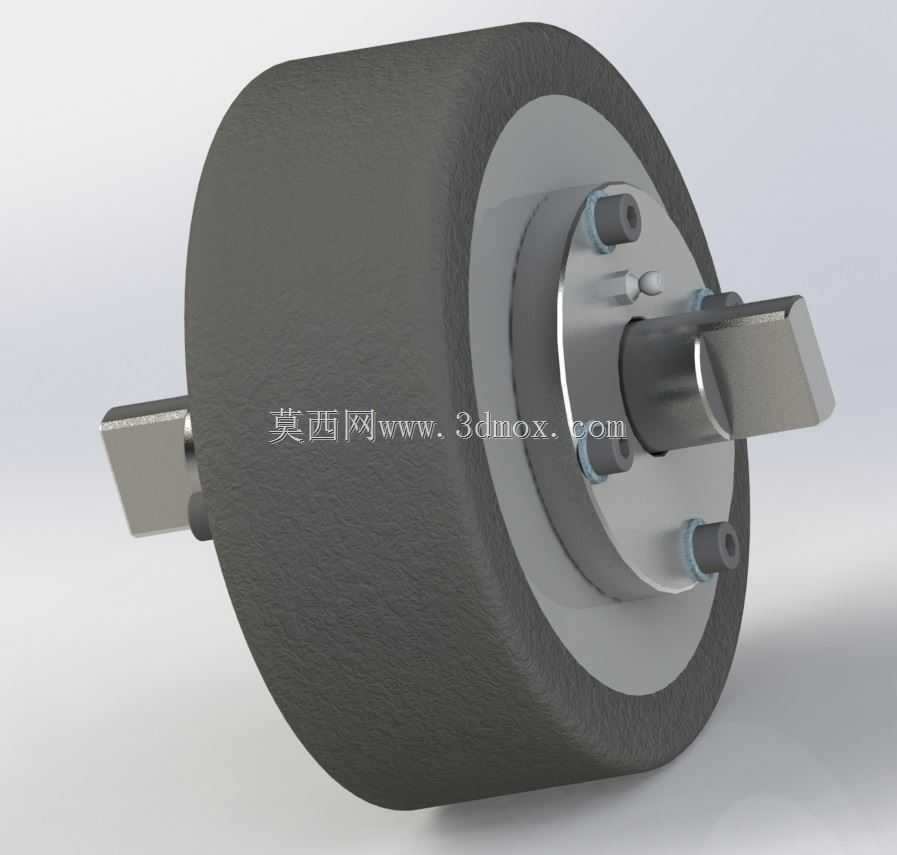

　　在仓储物流输送线、重型工装移动平台、自动化分拣设备的行走端设计中，支撑轮是直接决定设备负载能力与运行平顺性的核心部件，不同于普通轻型脚轮，这类支撑轮需要兼顾静载承重、动态运行耐磨、安装适配性多方面的要求，很多现场设备故障都出在轮组选型与结构设计不匹配的问题上。这款支撑轮采用轮体与芯轴分体装配的结构，外层轮面选用高弹性耐磨聚氨酯材质，邵氏硬度控制在85A到92A区间，既能够在水泥地面、环氧地坪、钢板地面等不同工业场地行走时提供足够的摩擦力，避免启动、制动阶段出现打滑，也能吸收运行过程中产生的小幅振动，降低设备行走时的噪音，同时聚氨酯材质不会像金属轮那样刮伤车间地坪，也不会像橡胶轮那样在重载下出现过度形变导致行走阻力陡增。

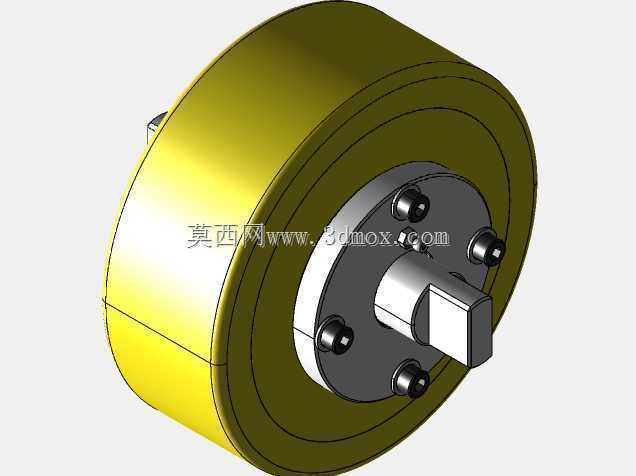

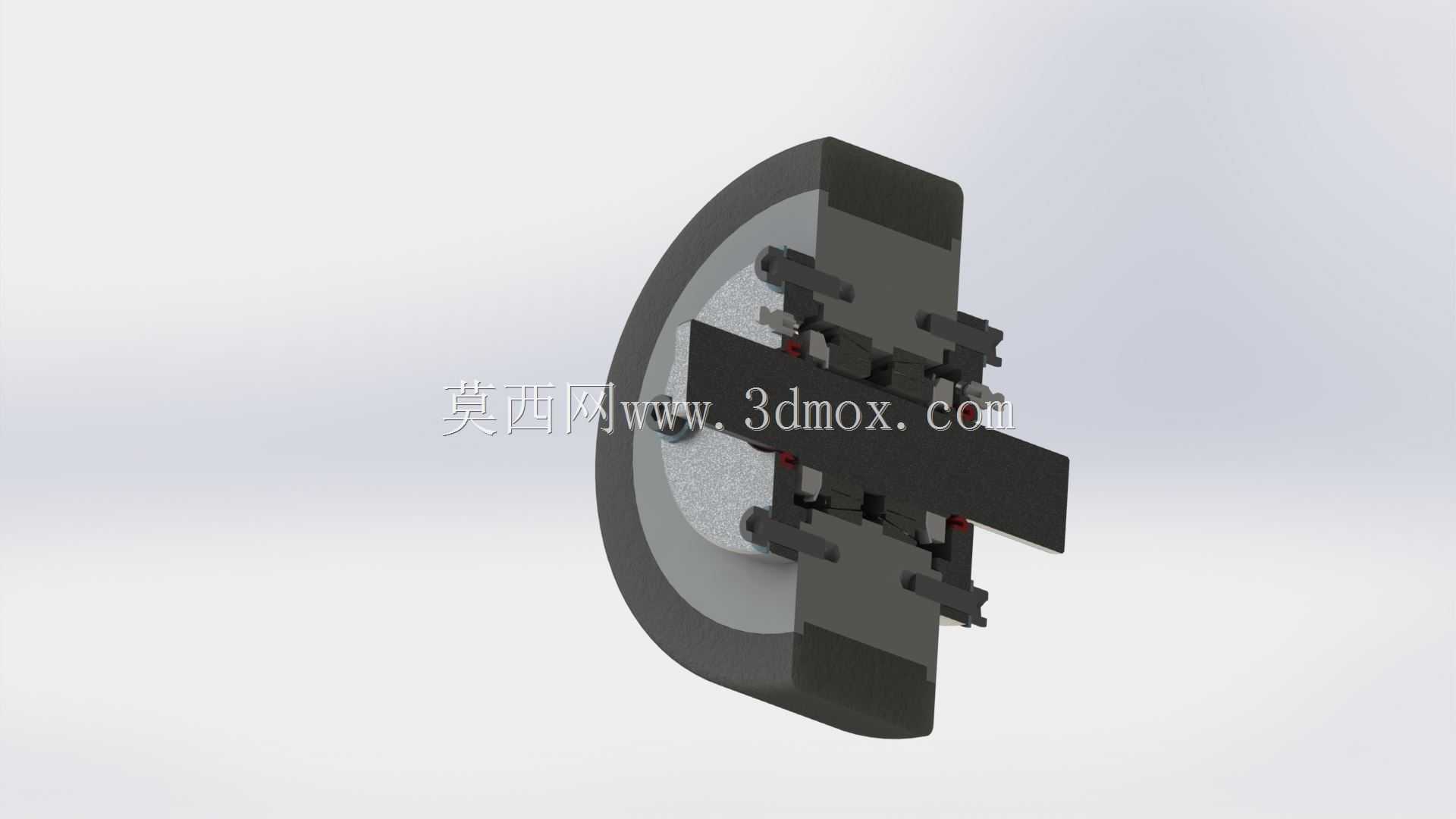

　　轮体内部采用金属轮毂作为承力基体，轮毂与外层聚氨酯轮面通过注胶工艺结合，结合面设计有环形凹槽结构，避免长期重载运行后轮面与轮毂出现脱层、相对转动的问题，轮毂两端配置有密封型深沟球轴承，轴承内圈与贯穿式金属芯轴配合，芯轴两端铣出扁方结构，安装时可以直接卡入设备支架的对应安装槽内，不需要额外做周向防转结构，大幅简化安装支架的加工难度，也能避免芯轴在轮组转动时跟转磨损安装位。从安装边界来看，这款支撑轮的芯轴伸出端扁方尺寸适配常规10mm厚度的设备安装板，安装孔位的中心高与轮体半径预留了3mm的间隙余量，即使轮面出现正常磨损后也不会出现轮体剐蹭安装支架的问题，轮体宽度设计为50mm，单轮额定静载可以达到120kg，

　　动态运行额定负载为80kg，能够满足多数轻型输送设备、移动工装、AGV辅助行走轮的负载要求。设计过程中特意将轴承的安装位做了台阶限位，轴承压入轮毂后两端通过孔用挡圈固定，避免轮组受到侧向力时轴承出现窜动，芯轴与轴承内圈的配合选用k6公差带，属于过渡配合，既能够保证装配后内圈与芯轴无相对滑动，也不会因为过盈量过大导致装配时压坏轴承保持架，轮毂外侧的端盖与轮毂采用过盈压装，能够阻挡车间内的粉尘、切削液、杂物进入轴承内部，延长轴承的维护周期，在常规工况下不需要频繁加注润滑脂。这类支撑轮在实际应用中，既可以作为独立的行走轮安装在移动料架、周转车底部，也可以成组安装在链式输送机的从动端作为托轮支撑输送链板，

　　还可以作为辅助支撑轮安装在大型龙门设备的移动横梁两端，抵消横梁伸出后的下挠形变，不同应用场景下只需要调整芯轴的长度与扁方尺寸，不需要改动轮体与轮毂的核心结构，具备很强的适配性。设计时需要注意轮面的形位公差控制，轮面的圆柱度公差要控制在0.1mm以内，否则轮组高速转动时会出现周期性跳动，导致设备运行时出现颠簸，芯轴两端扁方的对称度公差要控制在0.05mm以内，避免安装后芯轴出现偏斜，导致轮体单侧受力过度出现偏磨。另外在选型匹配时，要根据设备的总重量计算单轮负载，预留至少1.5倍的安全系数，避免长期满负载运行导致轮面过早老化、轴承提前失效，对于有耐腐蚀要求的应用场景，可以将芯轴与轮毂的材质更换为304不锈钢，轮面选用耐水解聚氨酯材质，就可以适配食品加工车间、化工仓储等有特殊环境要求的场地。
