研磨粉碎机用SD544型壳体轴承

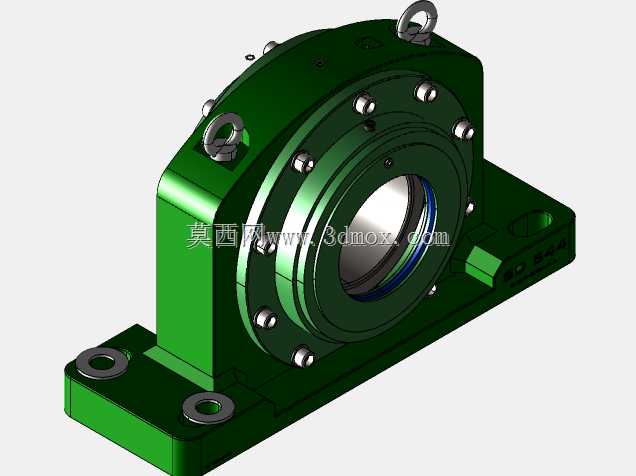

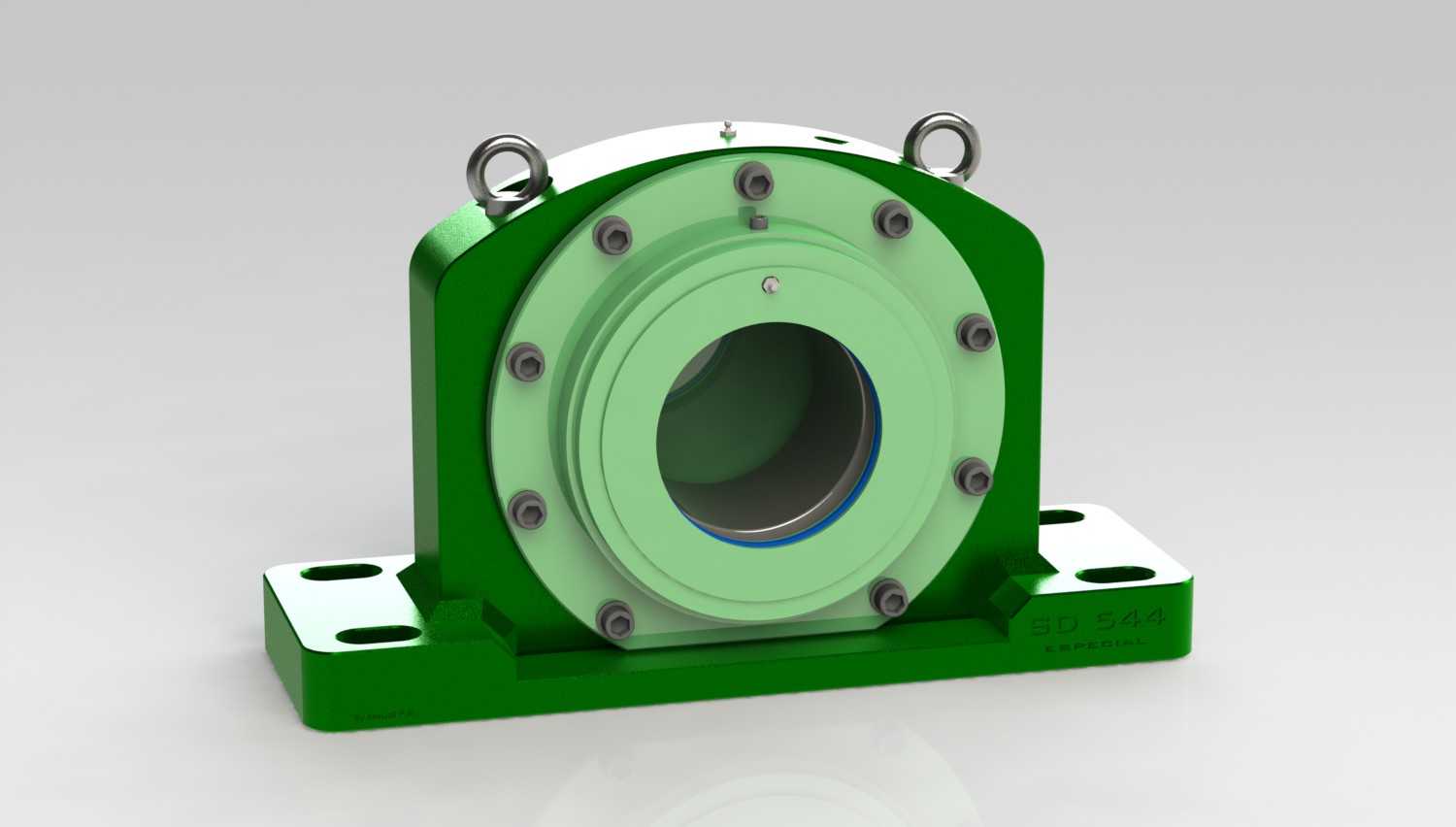

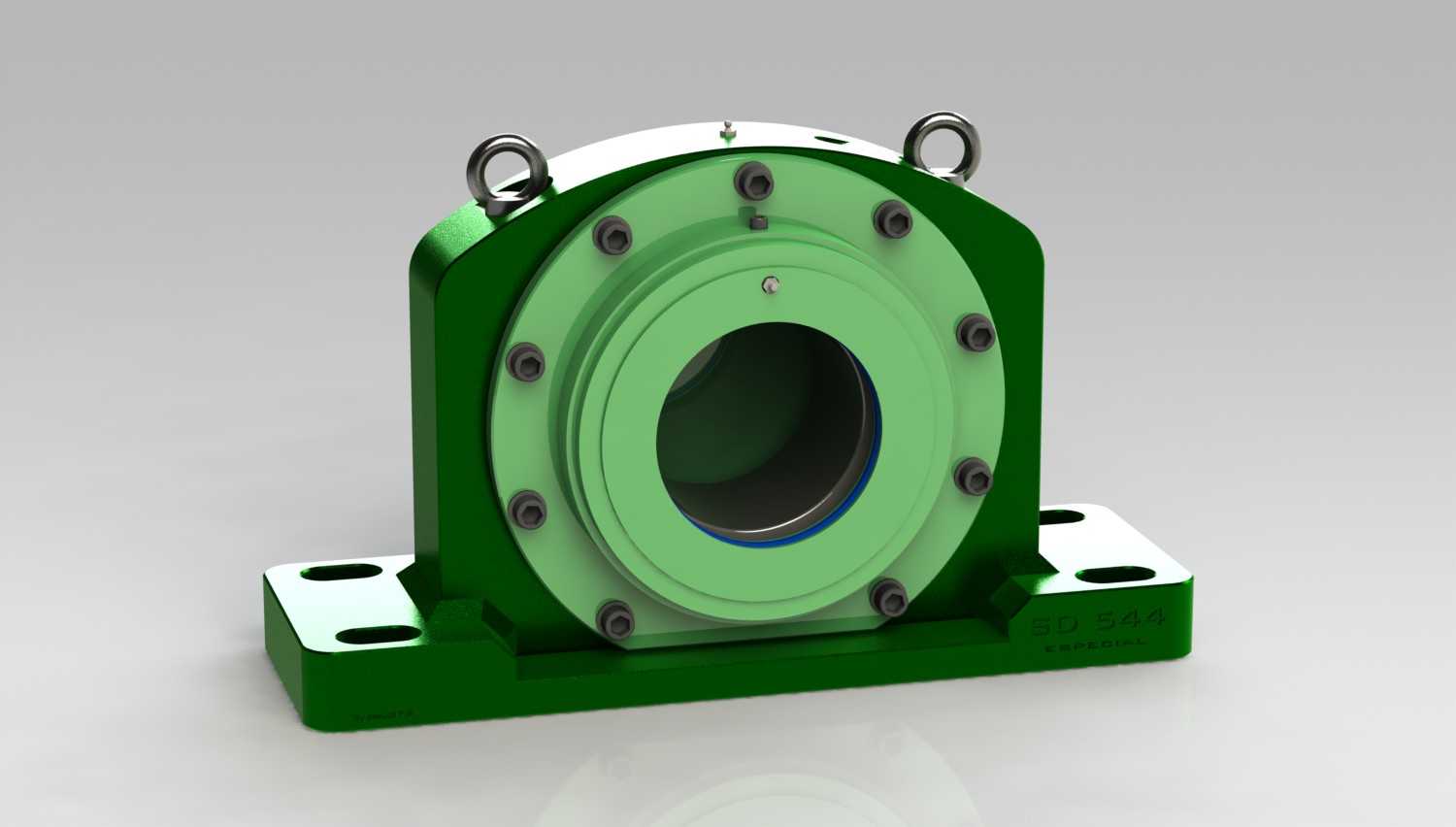

这款壳体轴承主要适配研磨机、粉碎机这类重载冲击工况的设备，作为转子系统的核心支撑部件，它替代了传统剖分式轴承座加独立轴承的组合结构，将轴承外圈的容纳腔、密封安装位、安装底座整合为一体式壳体结构，能更好地承受粉碎、研磨作业中产生的径向冲击载荷与小幅轴向窜动，避免分体结构连接螺栓受交变载荷出现松动断裂的问题。从结构设计来看，壳体采用立式法兰端加底部安装脚的布局，前端法兰面均匀布置一圈螺栓孔，用于安装端盖与密封组件，可根据作业环境的粉尘浓度选配迷宫密封或者接触式橡胶密封，阻挡研磨过程中产生的硬质细颗粒进入轴承滚道，延长轴承的维护周期。顶部设置的两个吊环是为了方便整体吊装转运，毕竟这类轴承组件整体重量较大，车间装配或者现场更换时，通过吊环起吊能保证安装对位的精度，避免磕碰密封面或者轴承配合面。底部的安装脚开有四个长圆形安装孔，预留了一定的安装调整余量，现场安装时可以小幅调整轴承的中心高与同轴度，补偿设备机架焊接加工带来的位置误差，不需要额外配做调整垫片就能满足轴系的对中要求。在实际应用场景中，这类轴承多用于矿石粉碎、粉体研磨生产线的主轴支撑，作业过程中转子带动研磨介质或者锤头高速运转，会产生持续的振动与不规则冲击，一体式的壳体结构拥有更高的结构刚性，壳体壁厚经过载荷校核，在轴承安装位做了局部加厚处理，避免长期受载出现壳体变形导致轴承跑外圈的故障。和同承载能力的SDD型号轴承相比，这款结构的零件集成度更高，减少了端盖、壳体之间的连接密封面，降低了润滑油泄漏的风险，同时整体的轴向尺寸更紧凑，能缩小设备主轴端的安装空间，让设备整体布局更紧凑。设计时还考虑了润滑通道的预留，壳体上预留的注油孔可以直接连通轴承滚道位置，日常维护时不需要拆解端盖就能完成润滑脂的补充，适合连续化生产的工业生产线使用，减少设备停机维护的时间。安装边界方面，底部安装脚的孔位间距、法兰端的止口尺寸都匹配常规研磨、粉碎设备的主轴参数，替换原有轴承组件时不需要对设备机架做额外改造，直接对位安装即可，能降低设备升级或者备件更换的改造成本。
