按压式自动闭合工业柜门锁具结构

　　这款锁具主要面向工业柜体、小型设备舱门、户外机箱类场景的闭合需求设计，区别于普通民用门锁的大尺寸结构，整体采用紧凑式布局，适配1.2-2.5mm厚度的钣金门板安装场景，在通讯基站户外柜、车间小型设备防护门、自动化生产线旁的工具存储柜门场景中都能适配使用。从功能逻辑上看，这款锁采用按压触发式的自动锁止结构，不需要额外配置钥匙或者外置操作手柄，关门时仅需要将门板推至闭合位置，锁舌就会在内部弹簧的预紧力作用下自动卡入配套的锁扣座，实现无操作自动锁闭，解锁时只需要按压锁体表面的触发按键，锁舌就会回缩脱离锁扣，即可直接拉开门板，这种操作逻辑非常适合需要频繁开关、且不需要高等级防盗要求的工业防护场景，能大幅减少操作人员开关门的动作步骤，提升日常操作的效率。

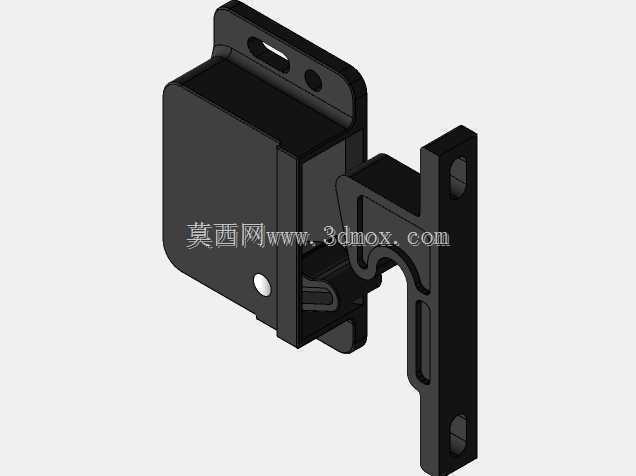

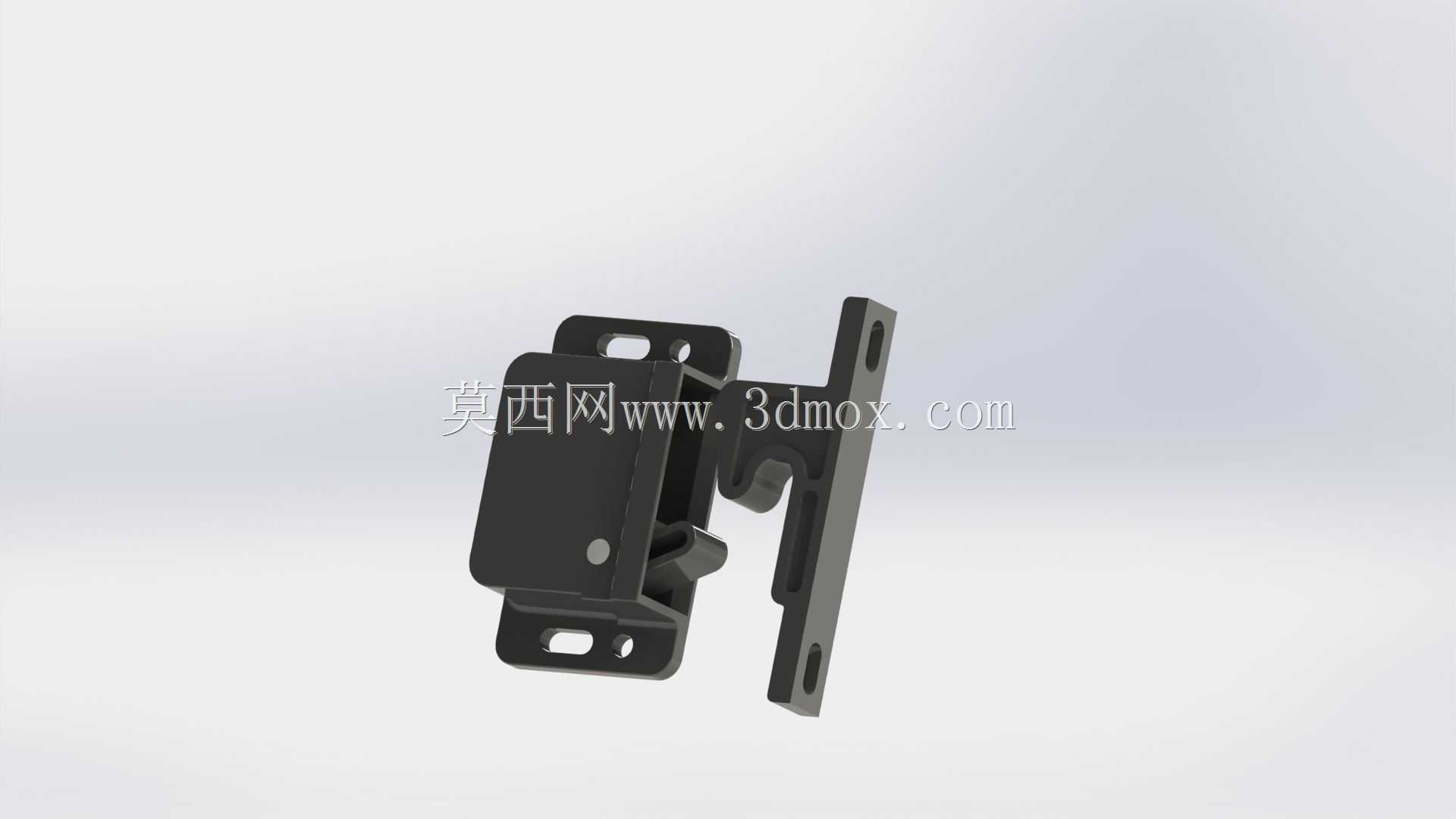

　　从结构设计思路来看，这款锁采用分体式布局，分为锁体主体和配套锁扣板两个独立部件，锁体主体安装在活动门板上，锁扣板固定在柜体的门框对应位置，两个部件的安装孔位都采用长圆孔设计，允许安装时有±1.5mm的位置调整量，能抵消钣金加工、焊接组装过程中带来的位置误差，降低现场安装的对位难度。锁体的外壳采用一体化的冲压折弯结构，所有边角都做了R2的圆角处理，避免安装和使用过程中划伤操作人员，内部的锁舌、触发连杆、复位弹簧都采用内置式布局，没有外露的活动部件，能有效避免车间内的粉尘、切削液飞溅进入锁体内部造成卡滞，适配车间多粉尘、有少量液体飞溅的使用环境。

　　安装边界方面，锁体主体的整体外轮廓尺寸控制在长72mm、宽42mm、厚度28mm的范围内，安装时需要在门板上开出对应尺寸的沉台或者直接采用表面贴装的方式，四个安装孔的孔距为60mm和30mm，适配M4规格的沉头螺丝固定，不需要在门板上做复杂的异形开孔，普通的钣金冲孔工艺就能完成安装位的加工。配套的锁扣板采用L型折弯结构，折弯边高度为18mm，上面预留了两个长圆形安装孔，固定在门框上之后，锁舌的卡入深度为6mm，足够抵消门板使用过程中产生的轻微形变，不会因为门板轻微变形就出现锁止失效的情况。锁舌的工作行程为8mm，触发按键的按压力度设置在15N左右，既不会因为轻微的震动就出现误解锁，也不需要操作人员用很大的力气就能按压解锁，日常使用的手感适中。

　　在实际选型适配的时候，需要注意这款锁不具备防盗锁止功能，仅能实现门板的闭合固定，避免门板因为设备运行震动、风吹等情况意外开启，如果需要带锁芯的防盗版本，需要在这个基础结构上额外增加锁芯组件来限制触发按键的动作。另外这款锁的锁舌采用斜面导向设计，关门时即使门板和门框之间有2mm以内的位置偏差，锁舌接触到锁扣板的斜面之后也会自动回缩，直到完全卡入锁扣位置，不需要操作人员刻意对齐门板位置，容错率比较高。内部的复位弹簧采用不锈钢材质，经过淬火处理，长期使用的弹簧疲劳寿命能达到10万次以上的开关循环，满足工业设备全生命周期的使用需求，不需要频繁更换锁具配件。锁体的外露表面采用黑色喷塑处理，和常见的工业柜体、钣金设备的表面处理质感匹配，安装之后不会有突兀的观感，同时喷塑层的耐盐雾能力能达到48小时以上，适配普通户外或者潮湿车间的使用环境，不会轻易出现生锈卡滞的问题。
