三叶式指尖旋转解压把玩件结构设计

　　日常伏案工作间隙的手部放松场景里，这类三叶式旋转把玩件是不少从业者手边常备的小物件，核心功能是通过手指捏持中心部位，拨动外侧叶瓣实现长时间平稳旋转，借助指尖的触感反馈与旋转的动态视觉，舒缓长时间操作电脑、绘制图纸带来的手部僵硬与注意力疲劳，也能在方案构思、问题推演的过程中，给手部提供一个无目的的动作出口，辅助思维梳理。

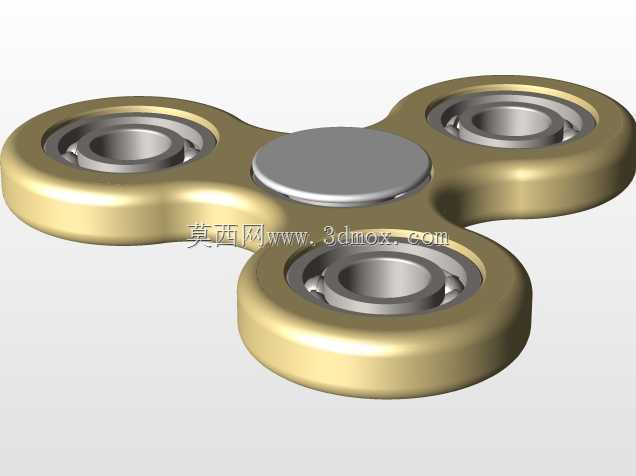

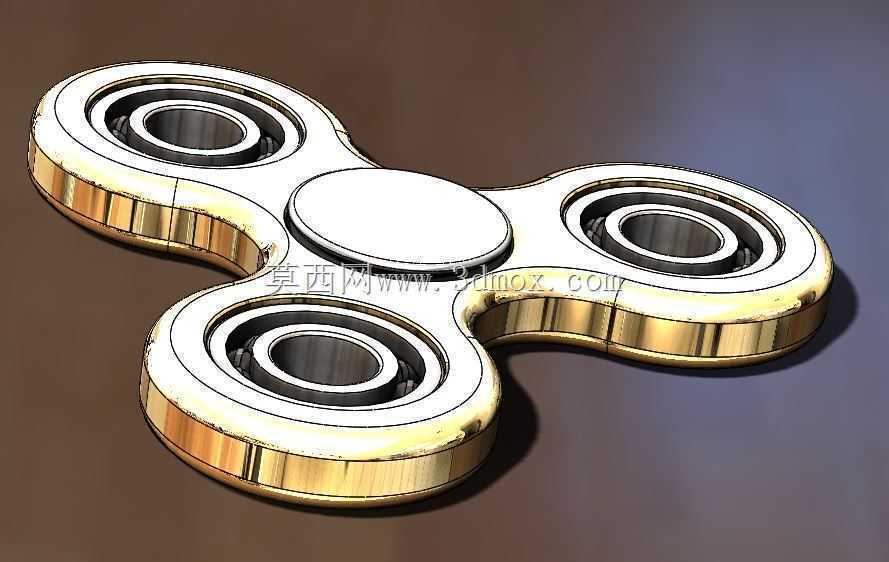

　　从结构设计逻辑来看，整体采用中心对称的三叶布局，三个叶瓣沿中心回转轴线呈120度均匀分布，这种布局的核心考量是保证旋转过程中的动平衡，避免因质量分布不均产生偏摆抖动，影响旋转时长与握持手感。中心区域设置独立的按压盖结构，作为手指捏持的接触部位，表面做圆弧过渡处理，贴合指腹的自然弧度，长时间捏持也不会产生硌手的异物感；三个叶瓣的外端分别嵌入标准深沟球轴承，轴承外圈与叶瓣的安装槽采用过盈配合固定，内圈可随整体结构同步旋转，既可以通过轴承自身的低摩擦特性降低整体旋转阻力，也能在叶瓣接触桌面等平面时，借助轴承外圈的滚动减少摩擦损耗，同时金属轴承的配重也能提升整体转动惯量，延长单次拨动后的旋转持续时间。

　　设计过程中首先要确认的是安装边界尺寸，整体外轮廓的回转直径控制在75mm左右，这个尺寸刚好适配成年人拇指与食指捏持后，中指可轻松拨动叶瓣的操作范围，不会因尺寸过大导致握持不稳，也不会因尺寸过小配重不足影响旋转惯性。中心按压盖的直径设置为20mm，厚度3mm，边缘做R2的圆角处理，和指腹接触的面积足够分散压力，捏持时不需要刻意发力就能稳定固定中心部位。叶瓣的截面采用弧形收窄设计，从中心连接部位到外端轴承安装位，厚度从5mm逐步过渡到3mm，既保证了中心连接部位的结构强度，避免摔落时叶瓣根部断裂，也能减少叶瓣外侧的冗余重量，让质量更多集中在轴承安装的外端位置，进一步提升转动惯量，优化旋转的平稳性。

　　轴承安装位的尺寸公差需要严格控制，安装槽的内径与选用的608轴承外径保持H7/p6的过盈配合公差，装配时通过压装方式将轴承压入槽内，不需要额外粘接就能保证轴承外圈与叶瓣的固定可靠性，避免高速旋转时轴承脱出。叶瓣表面做分层的台阶设计，外层的凸起边缘既可以提升握持拨动时的摩擦力，让手指拨动时不容易打滑，也能在外观上形成层次感，金属质感的表面处理也能提升把玩时的触感反馈。三个叶瓣的质量差需要控制在0.1g以内，这是保证动平衡的核心要求，建模过程中需要通过质量属性工具反复校核每个叶瓣的体积与质量，调整局部壁厚来抵消加工或3D打印过程中可能产生的质量偏差，避免旋转时出现偏心振动。

　　实际使用场景中，这类结构除了作为桌面解压把玩件，也可以作为机械结构教学的演示载体，通过拆解装配的过程，直观展示深沟球轴承的配合方式、回转体动平衡的设计原理、转动惯量与质量分布的关系，对于刚接触机械结构设计的新人来说，是非常容易上手的实操练习案例。建模时需要注意叶瓣根部的圆角过渡，避免应力集中，因为这类把玩件经常会出现摔落的情况，根部如果是直角过渡，很容易在冲击下出现断裂，R1.5的内圆角可以有效分散冲击应力，提升结构的抗摔性能。中心按压盖与主体的连接采用卡扣式结构，不需要螺丝固定，既简化了装配流程，也让外观更加简洁无突兀的连接件，卡扣的配合量设置为0.2mm，既可以保证按压盖不会在旋转过程中松脱，也能方便后期拆卸更换轴承或者清理内部的灰尘杂物。

　　从使用体验的设计细节来看，叶瓣的外边缘做了R1的圆角处理，拨动时手指接触的位置没有尖锐棱角，不会划伤皮肤；轴承选用双面密封的标准件，既可以保证内部润滑脂不会泄漏污染把玩件表面，也能阻挡外界的灰尘进入轴承滚道，延长轴承的免维护周期。整体结构没有多余的零散零件，所有部件都通过过盈配合或者卡扣连接，装配完成后是一个整体结构，不会出现小零件脱落丢失的情况，适合日常放在口袋或者笔袋里随身携带，随时可以取出使用。
