带弹簧缓冲结构的工业张紧滚轮组件

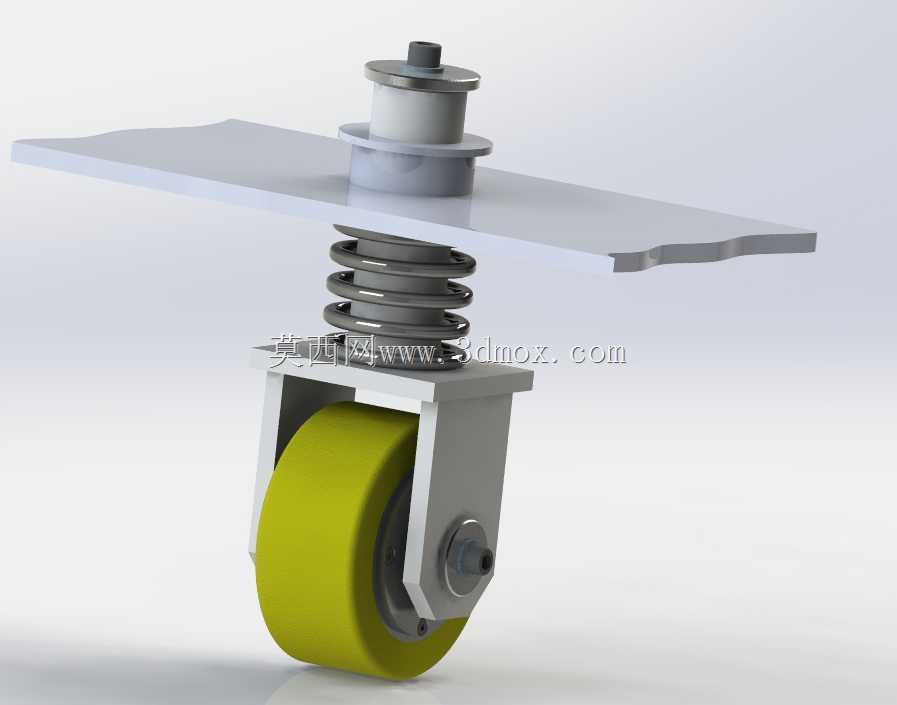

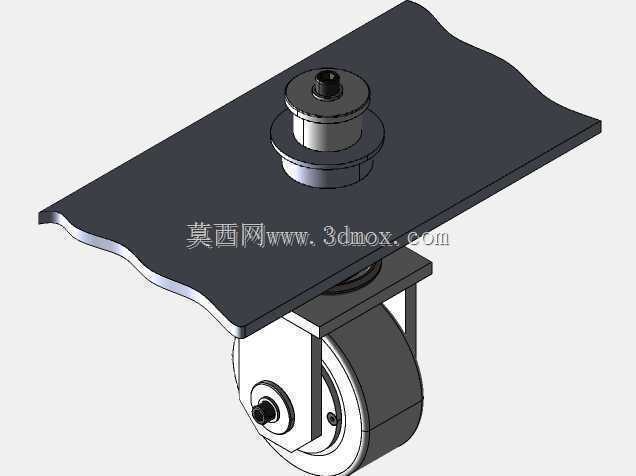

　　这款张紧滚轮组件的设计初衷，是解决散料回收输送线、板材输送工位上皮带/链条长期运行后松弛打滑、跳齿的问题，在Tromes类回收处理设备的输送段、厂内物料回收输送线的张紧工位都能适配。从结构设计逻辑来看，组件采用分体式安装布局，顶部的平板安装座直接通过螺栓固定在设备机架的预设安装位上，不需要额外加工复杂的安装槽位，安装座下方同轴设置导向柱，导向柱外侧套设圆柱螺旋压缩弹簧，弹簧下端连接滚轮支架，滚轮支架通过侧置的销轴固定聚氨酯包胶滚轮，整套结构没有多余的冗余零件，维护时只需要拆卸销轴就能更换滚轮，不需要拆解整套张紧结构。

　　从功能特性上看，弹簧提供的持续预紧力可以自动补偿皮带、链条在运行过程中因为磨损、温度形变产生的伸长量，不需要人工定期调整张紧行程，相比固定式张紧结构，能减少30%以上的张紧调整维护频次；聚氨酯材质的滚轮工作面邵氏硬度控制在85A左右，既可以保证和皮带、链条接触时的摩擦力，避免硬接触对皮带背面、链条外链板造成的磨损，同时滚轮内部自带深沟球轴承，转动阻力小，长时间运行不会出现卡滞异响。

　　关于安装边界与尺寸适配，顶部安装平板的厚度为6mm，平板上预留的两个安装孔中心距为120mm，适配行业内通用的4040、4080铝型材机架以及5mm厚度以上的钢板机架安装；弹簧的自由长度为80mm，预压缩量为15mm，最大工作压缩量为35mm，对应的张紧行程为20mm，可以覆盖常规轻型输送线皮带、链条的伸长量补偿需求；滚轮的直径为80mm，滚轮工作面宽度为40mm，适配宽度30-50mm的平皮带、节距12.7mm及以下的输送链条使用。

　　实际应用中，这套张紧组件通常安装在输送线的回程段下方，或者链条传动的松边外侧，安装时需要保证滚轮的工作面和皮带、链条的运行方向平行，避免偏载导致滚轮单侧磨损过快；弹簧的预紧力可以通过顶部安装座和导向柱之间的调节螺母进行微调，针对不同张紧力需求的工位，只需要调整螺母的锁紧位置就能改变弹簧预压缩量，不需要更换弹簧零件。和传统的固定式张紧轮相比，这套带缓冲的结构还能吸收输送线启动、负载突变时产生的冲击载荷，避免皮带、链条因为瞬间张力过大出现断裂、跳齿的故障，在回收厂内的碎料输送、成品件转运输送工位使用时，能有效提升输送系统的运行稳定性，减少非计划停机的时间。

　　建模过程中，所有配合面都按照实际加工公差进行了预留，滚轮和销轴之间的配合采用H7/h6间隙配合，弹簧和导向柱之间预留1mm的径向间隙，避免弹簧压缩时出现卡滞；安装平板的折弯边做了R2的圆角处理，避免安装时划伤操作人员，同时也能提升安装座的结构强度，减少长期受力后的形变。整套结构的所有零件都采用行业内通用的标准件规格，弹簧、轴承、销轴都可以直接从五金市场采购替换，不需要定制特殊规格的零件，降低了后期的维护成本。
