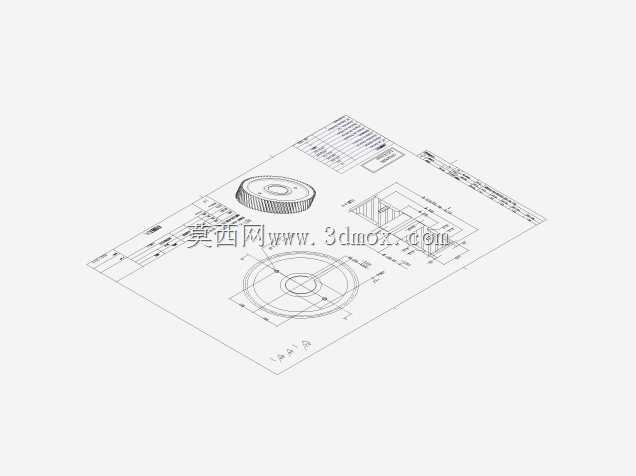

高精度斜齿双联传动齿轮结构设计

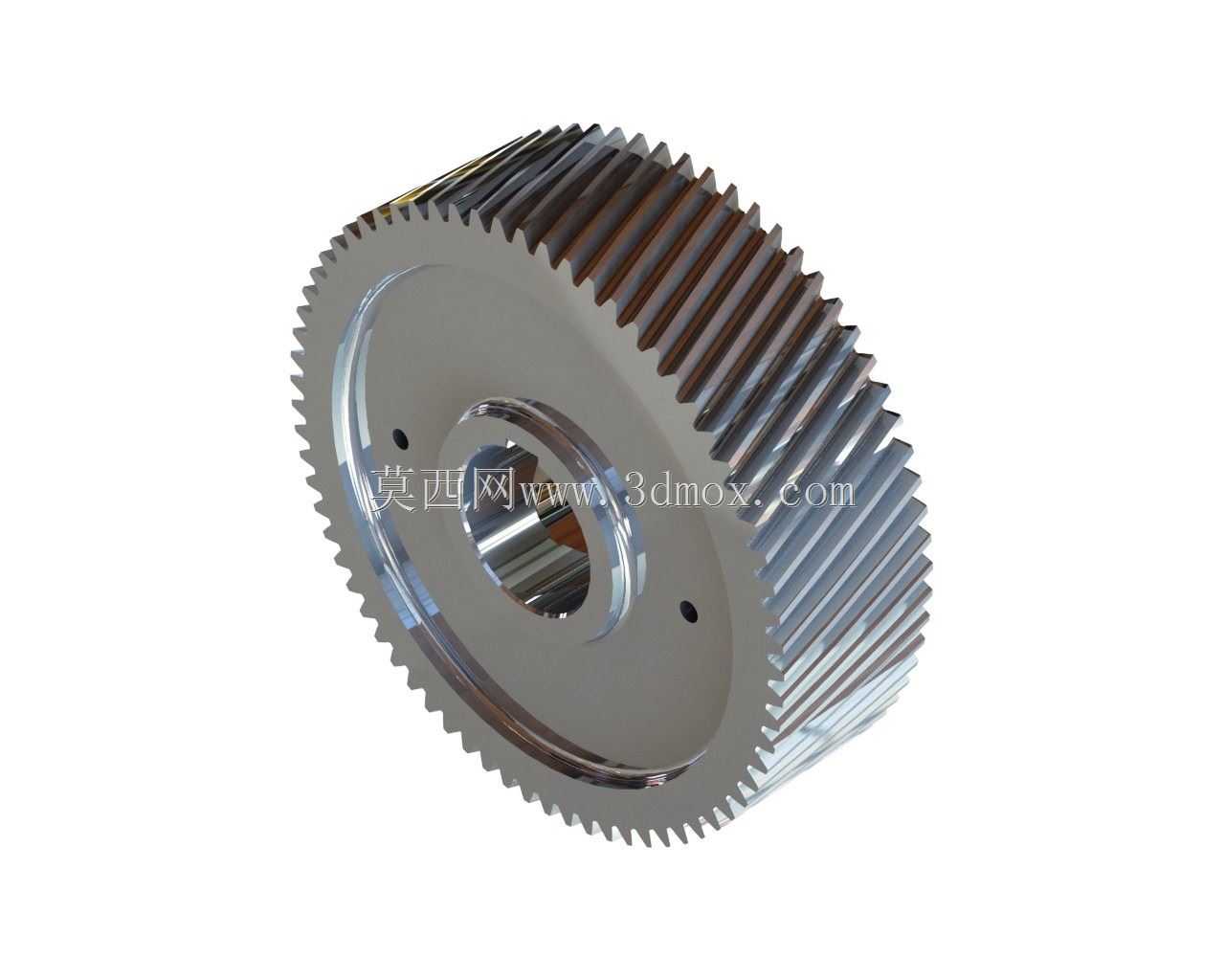

这款斜齿双联传动齿轮主要应用于重载工业传动场景，常见于大型机床主轴传动箱、重型输送设备动力总成、工程机械变速机构以及风电增速箱的中间传动级，承担不同转速级之间的动力衔接与扭矩传递任务，能够在高负载、连续运转的工况下保持稳定的传动效率，相比普通直齿齿轮，其啮合过程为渐进式接触，传动过程中冲击更小、运行噪音更低，单级传动承载能力可提升百分之三十以上，适合长期连续作业的工业生产场景。从功能特性来看，该齿轮采用大小齿圈一体式双联结构设计，省去了分体式齿轮装配所需的定位键、锁紧套等额外连接件，既减少了装配累计误差，也提升了齿轮整体的结构刚性，避免高速运转下分体部件出现的松动窜动问题；齿部采用斜齿构型，啮合重合度远高于同参数直齿轮，能够有效分散单齿承受的接触应力，减少齿面磨损与点蚀风险，延长部件使用寿命；中心孔采用内花键结构设计，与配套传动轴的外花键配合可实现大扭矩的可靠传递，同时具备良好的对中性，方便拆装维护；端面上的两个定位小孔用于装配时的周向定位与动平衡校准，确保齿轮在高速旋转时的动平衡精度，降低运转振动。设计过程中，首先根据目标传动场景的额定输入扭矩、转速比、工况系数确定齿轮的模数、齿数、螺旋角与压力角参数，通过齿面接触强度与齿根弯曲强度校核确定齿宽与齿厚尺寸，确保在额定负载下不会出现断齿、过度磨损等失效问题；双联结构的设计充分考虑了传动链的空间布局，将两个不同齿数的齿圈集成在同一基体上，有效压缩了传动机构的轴向安装空间，让整体传动箱结构更加紧凑；中心内花键的参数匹配对应传动轴的花键规格，采用小径定心方式保证配合精度，避免传动过程中出现偏心偏载；齿向修形与齿顶修缘的细节设计，能够补偿安装误差与负载下的轴系变形，减少啮合冲击与偏载现象，进一步提升传动平稳性。从安装边界来看，该齿轮的轴向定位依靠中心花键的轴肩与配套锁紧挡圈实现，安装时需保证齿轮端面与轴肩的贴合度，控制端面跳动在允许公差范围内；径向尺寸以大齿圈的齿顶圆为最大边界，设计安装腔时需预留足够的径向间隙，避免齿顶与箱体发生剐蹭；内花键与轴的配合采用过渡配合，既保证传递扭矩时无相对窜动，也方便后期维护拆卸；端面上的定位孔需与轴上的对应定位销精准配合，确保齿轮的周向位置准确，保证动平衡校准效果，安装完成后需进行空载跑合测试，确认无异常噪音、振动后方可带载运行。
