Nema23规格步进电机高精度结构设计

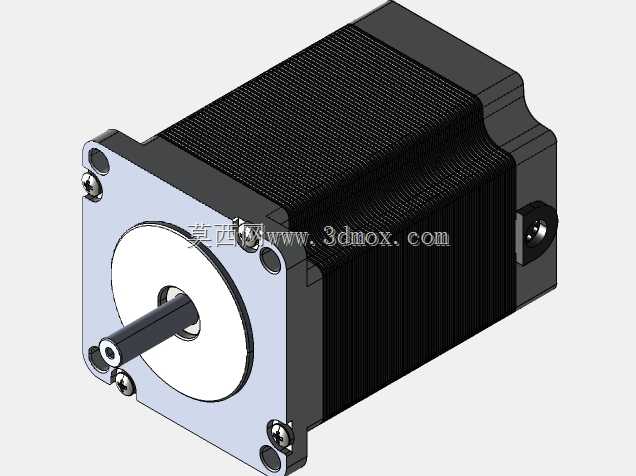

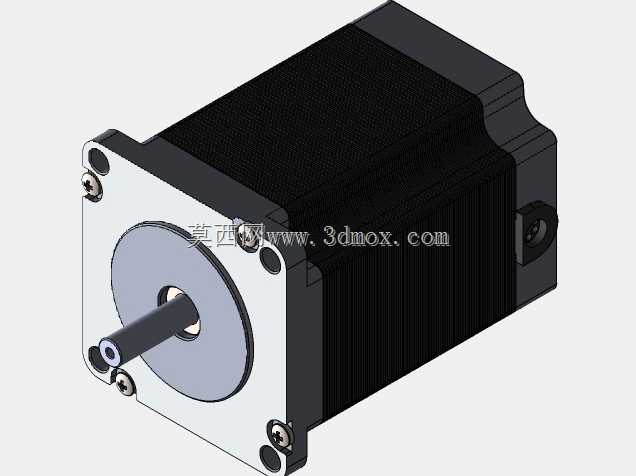

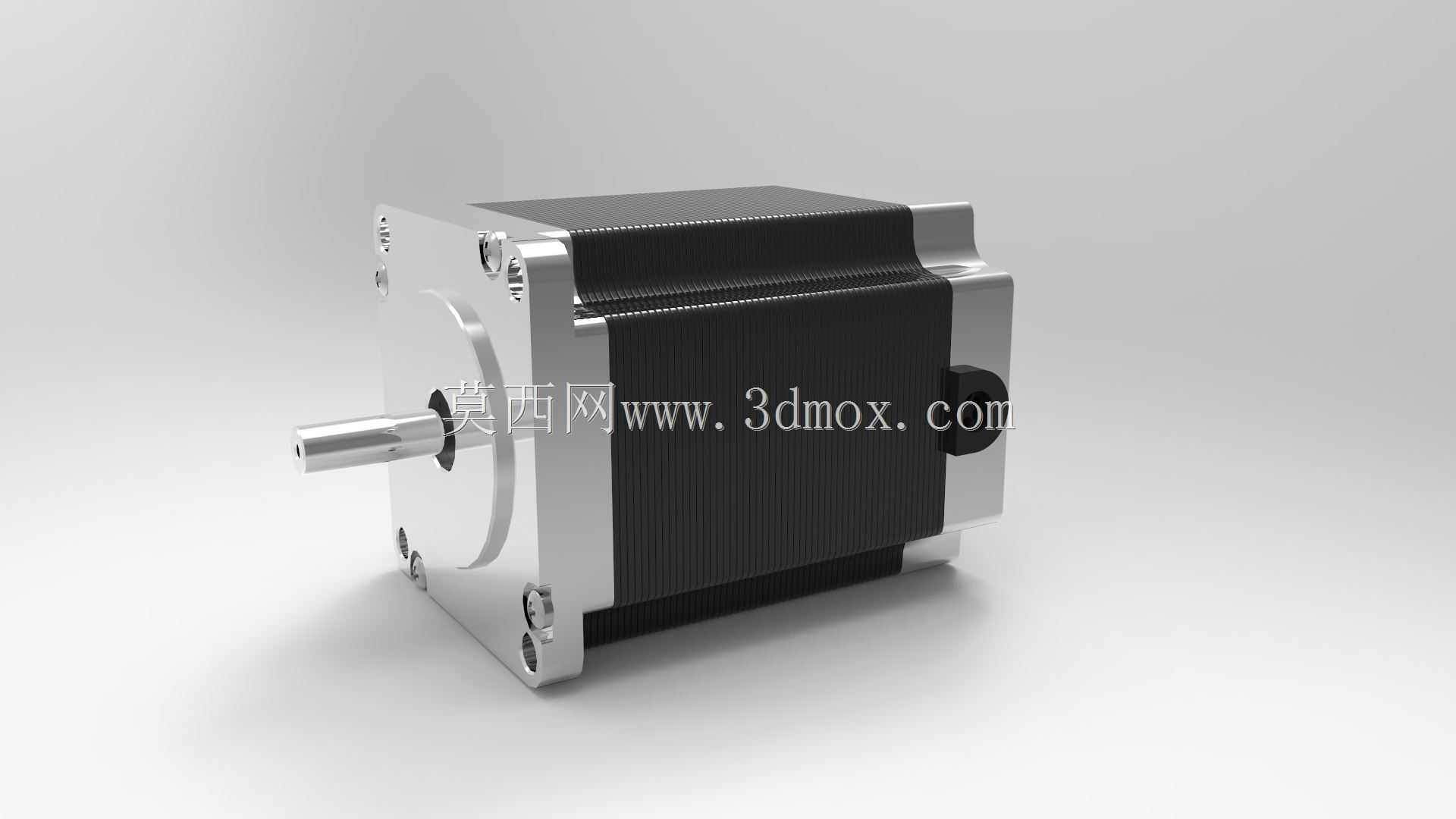

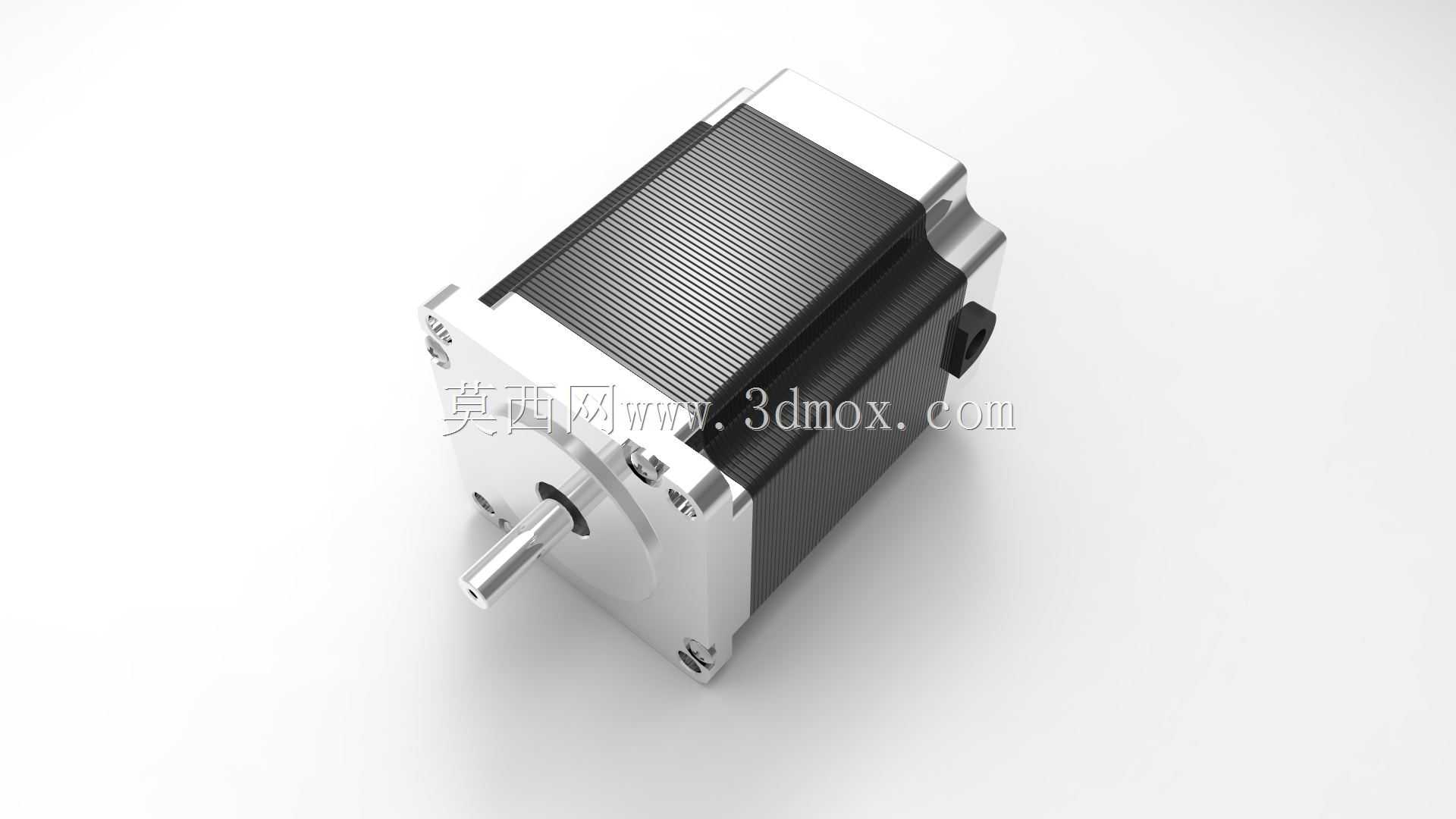

这款Nema23规格步进电机的三维结构设计，面向工业自动化领域的中小负载精准传动场景打造，可广泛适配数控雕刻机、3D打印设备、小型自动化输送线、桌面级机械臂、电子加工点胶设备、包装送料机构等需要开环位置控制的工况，作为核心动力执行元件承担精准角度位移、低速大扭矩输出的功能，能够在无额外编码器反馈的条件下实现固定步距角的精准转动，满足多数中低速自动化设备的点位控制需求。从实际使用场景来看，该款电机适配的设备大多安装空间紧凑、对动力输出的稳定性有较高要求，因此设计过程中首先围绕安装兼容性展开，严格遵循Nema23标准的安装法兰尺寸规范，安装孔位、轴伸长度、轴径尺寸均匹配行业通用安装边界，可直接替换同规格的市面主流产品，无需额外调整设备的安装支架结构，降低设备改型的适配成本。功能特性层面，该结构设计充分考虑步进电机的散热需求，机身外壳采用带轴向散热筋的拉伸壳体结构，增大壳体与空气的接触面积，能够在电机持续运行过程中快速将绕组产生的热量传导散发，避免长时间运行出现过热退磁的问题，保障输出扭矩的稳定性；输出轴采用定位台阶加D型切面的结构设计，既可以通过轴肩实现传动轮的轴向定位，也能通过D型切面传递更大扭矩，避免传动轮与轴之间出现打滑空转的问题，提升传动可靠性；端盖与壳体的连接采用内六角螺钉沉头安装的结构，安装后螺钉头不突出端盖平面，进一步压缩电机的整体安装占用空间，适配紧凑安装场景。设计思路上，整体结构优先保障运行的同轴度，前后端盖的轴承室与定子安装位采用一次装夹加工的公差匹配设计，确保转子转动过程中保持均匀气隙，避免气隙不均导致的运行抖动、噪音增大、扭矩输出波动等问题；后端预留的阻尼器安装位可根据使用需求加装阻尼盘，进一步提升电机低速运行的平稳性，抑制低速共振问题；出线端采用标准的航空插接口预留结构，方便用户根据设备布线需求选择侧出或者后出的接线方式，适配不同设备的布线走向要求。从安装边界来看，该款电机的方形法兰边长、机身长度、轴伸尺寸均严格控制在通用Nema23电机的尺寸区间内，安装孔的中心距符合行业通用标准，用户在进行设备结构设计时可直接套用该安装尺寸预留安装位，无需单独定制适配支架，能够有效缩短设备的研发设计周期。
