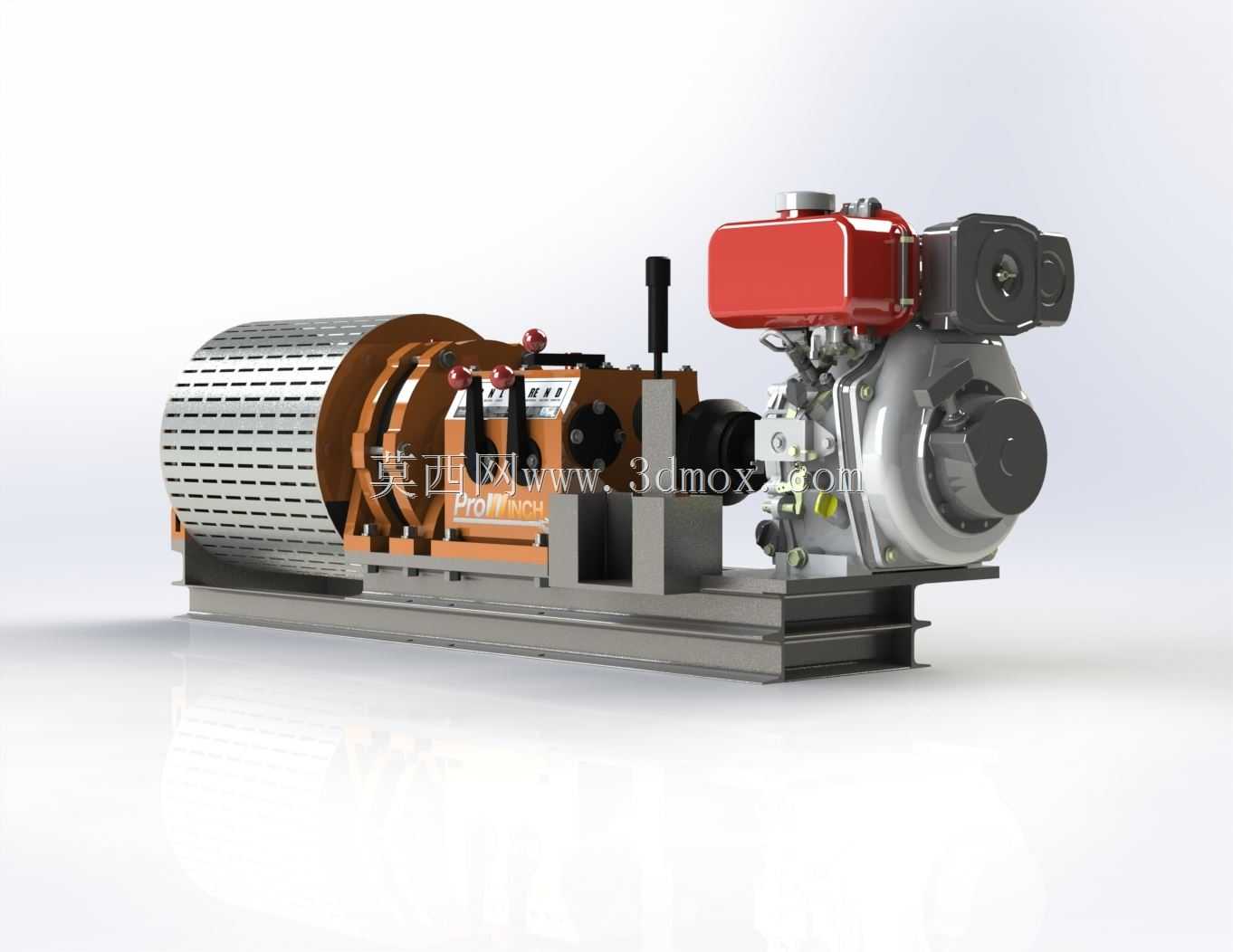

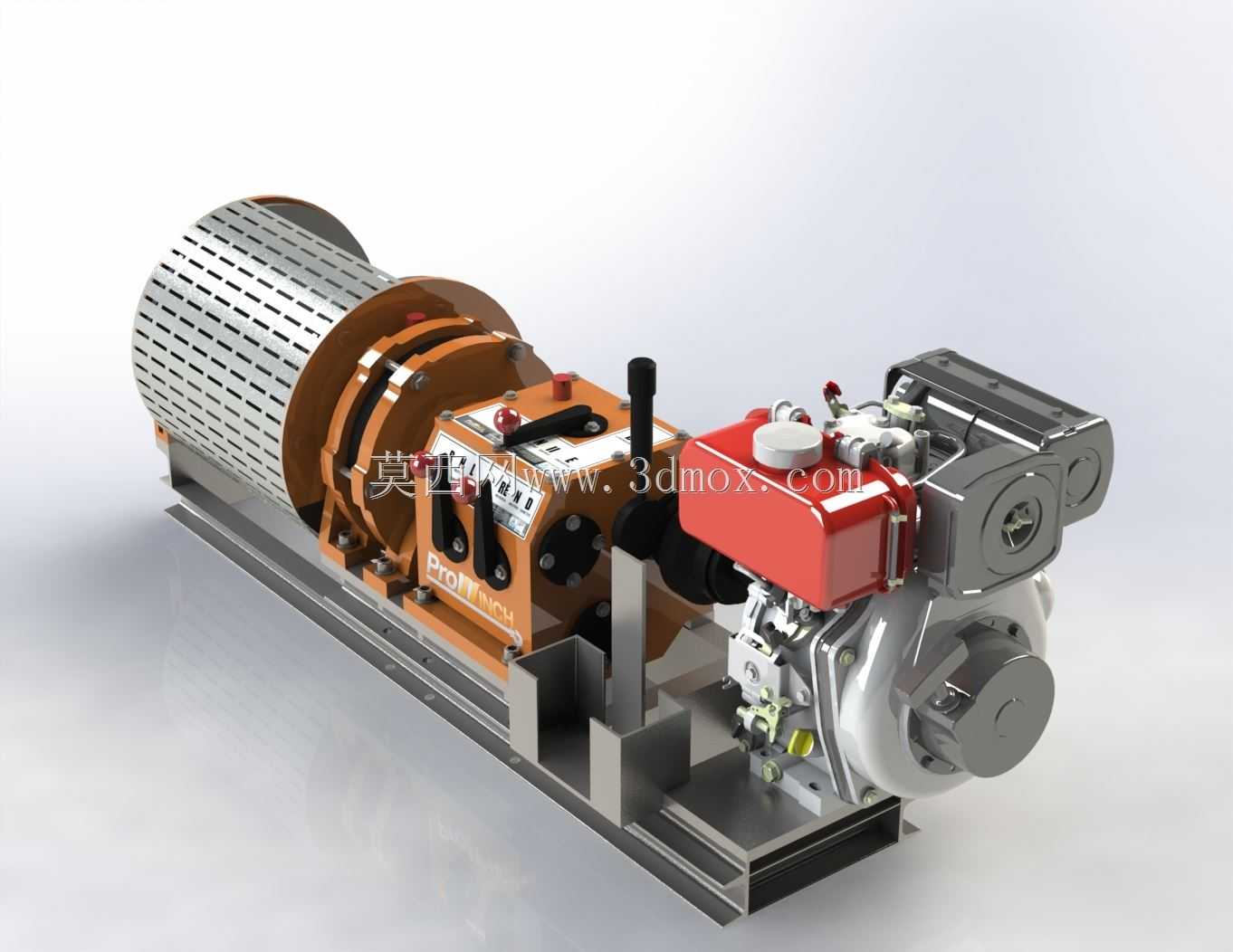

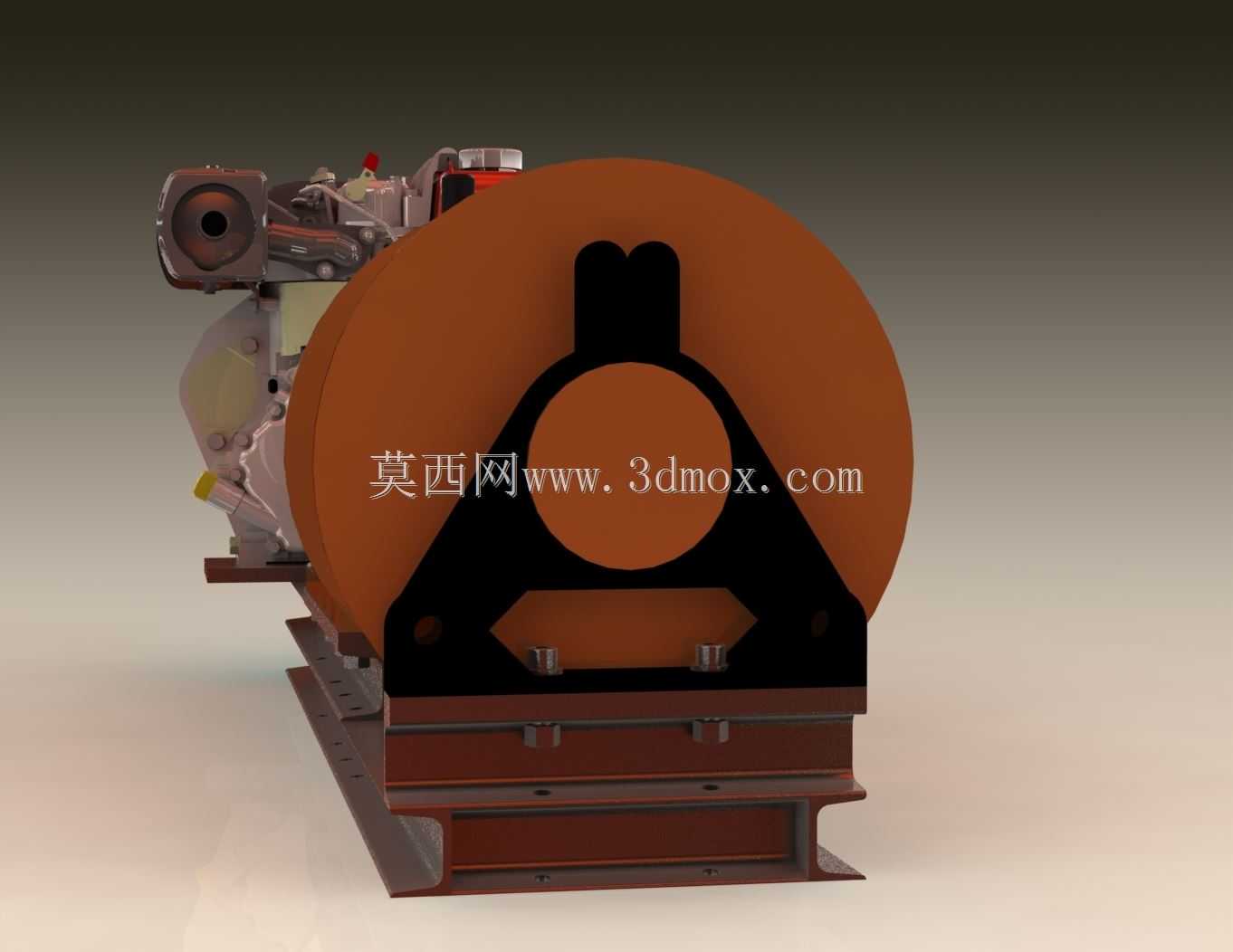

柴油动力电机驱动绞车结构设计方案

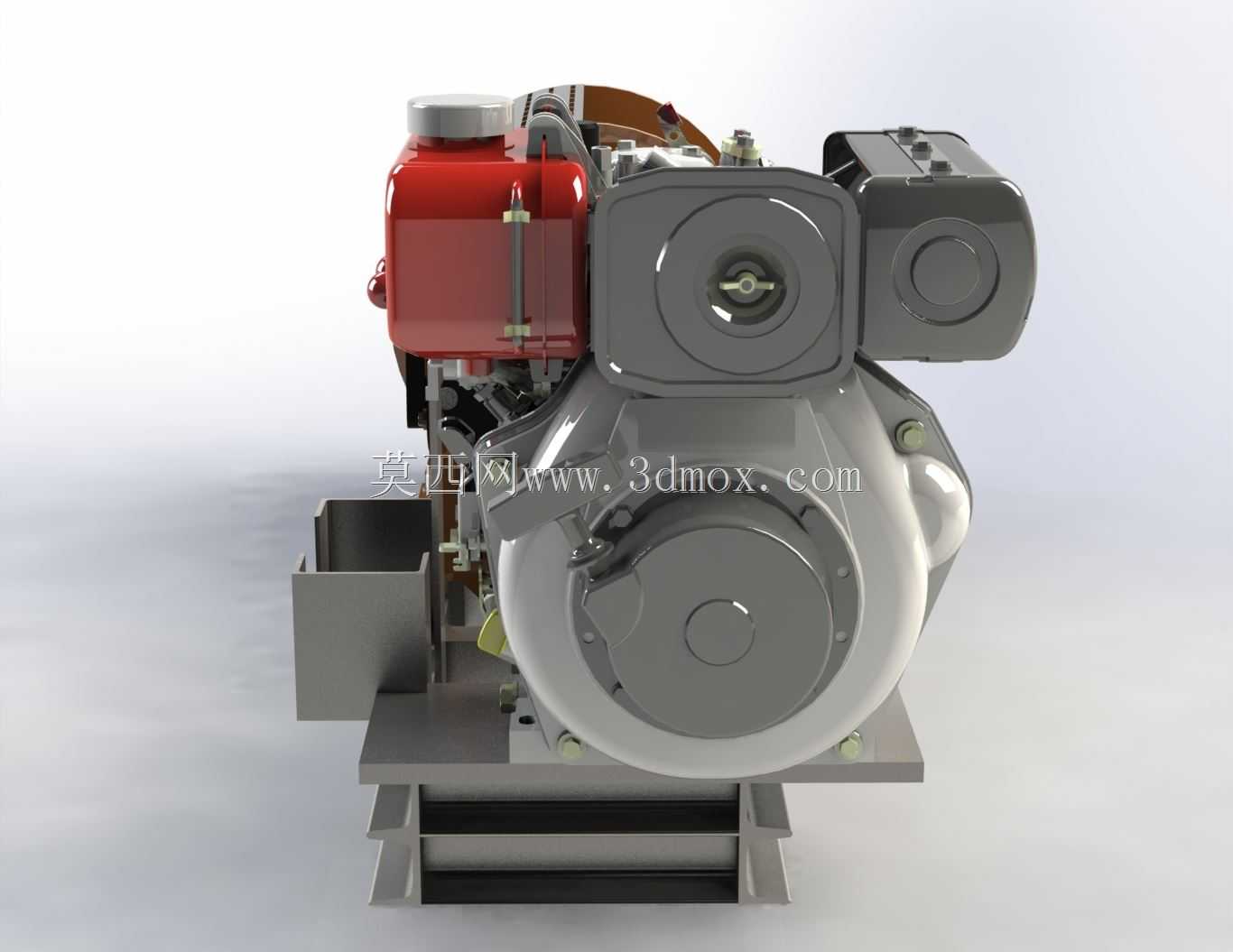

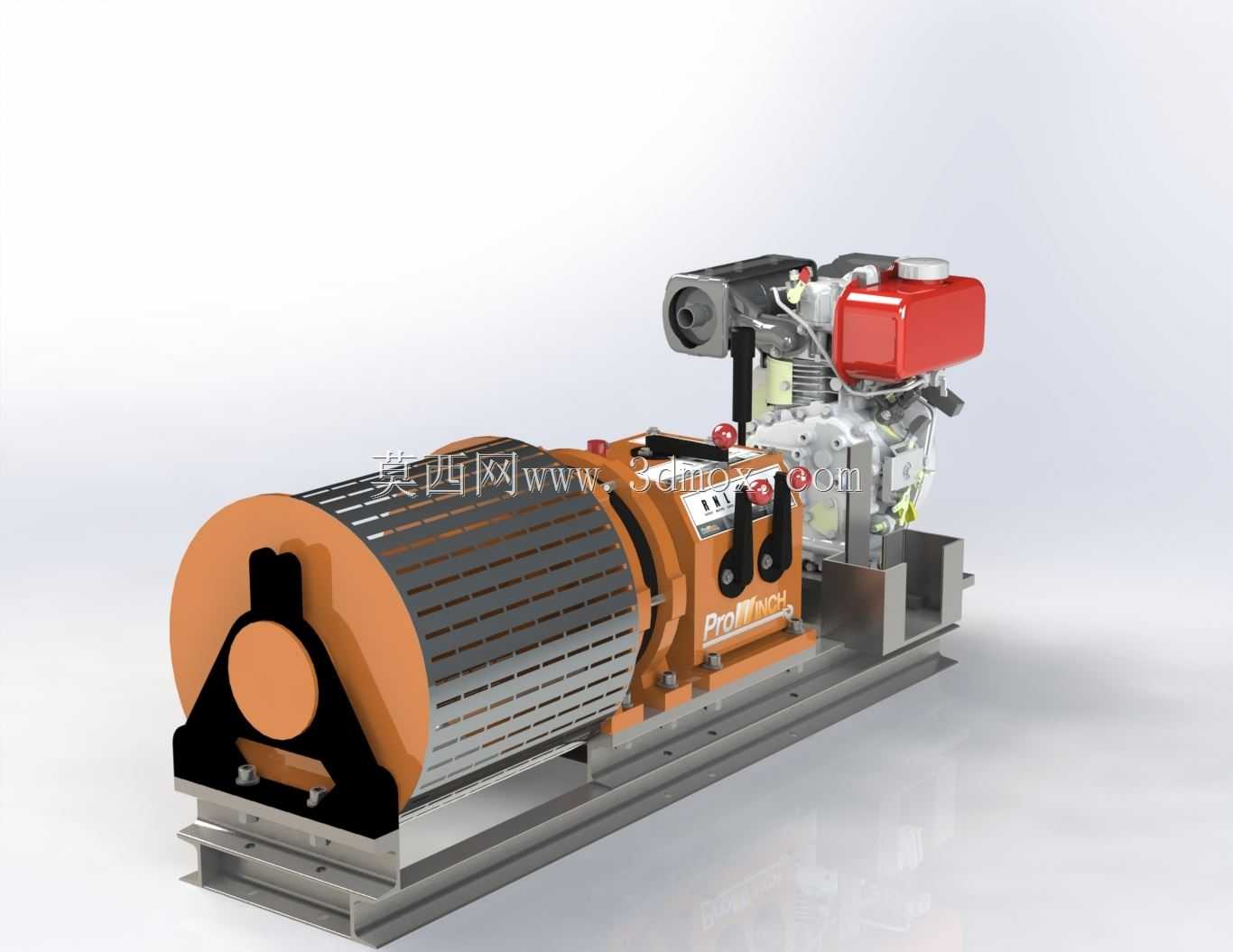

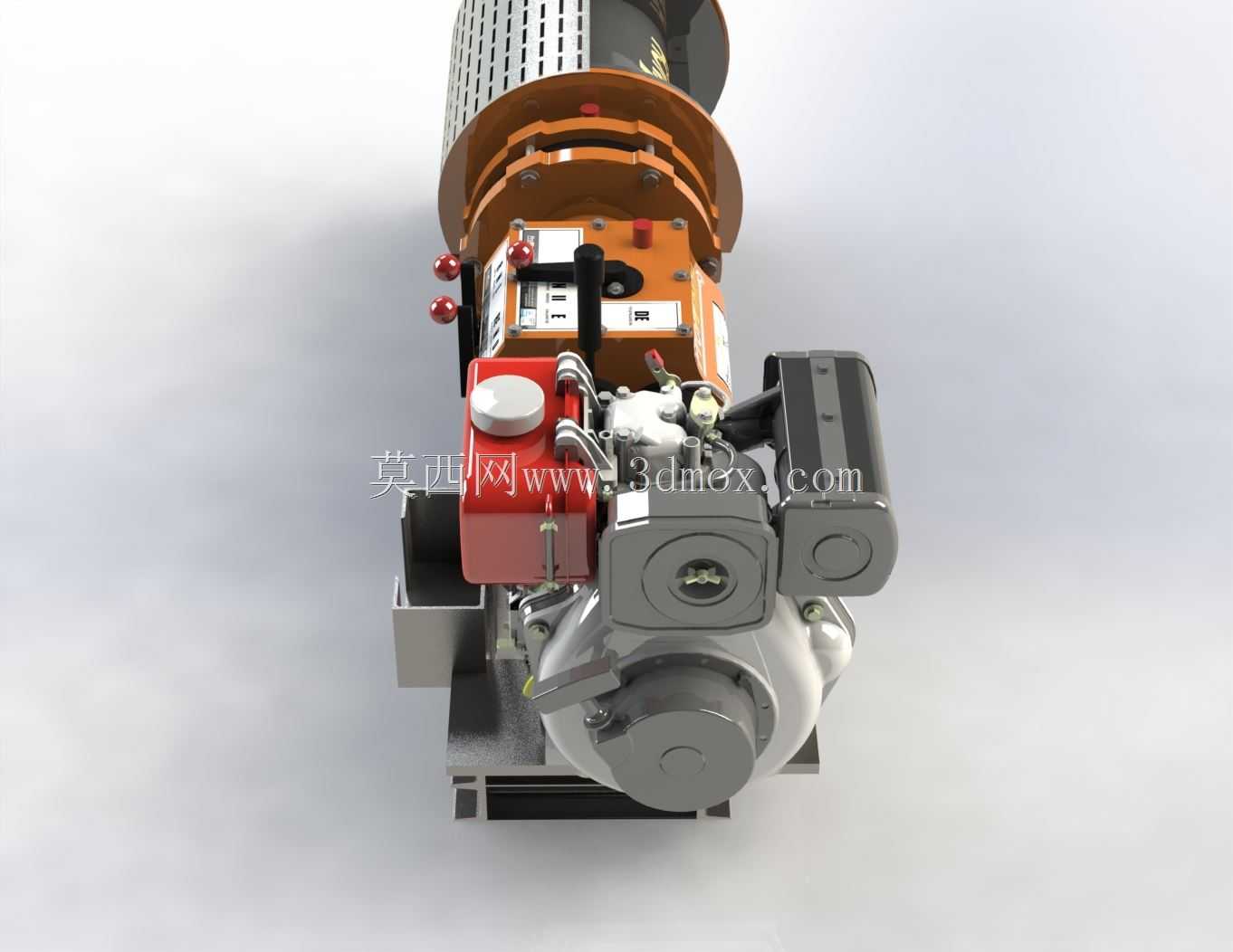

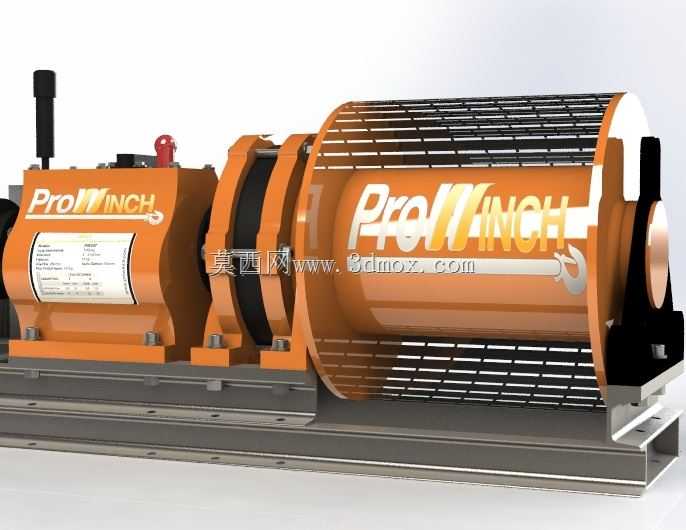

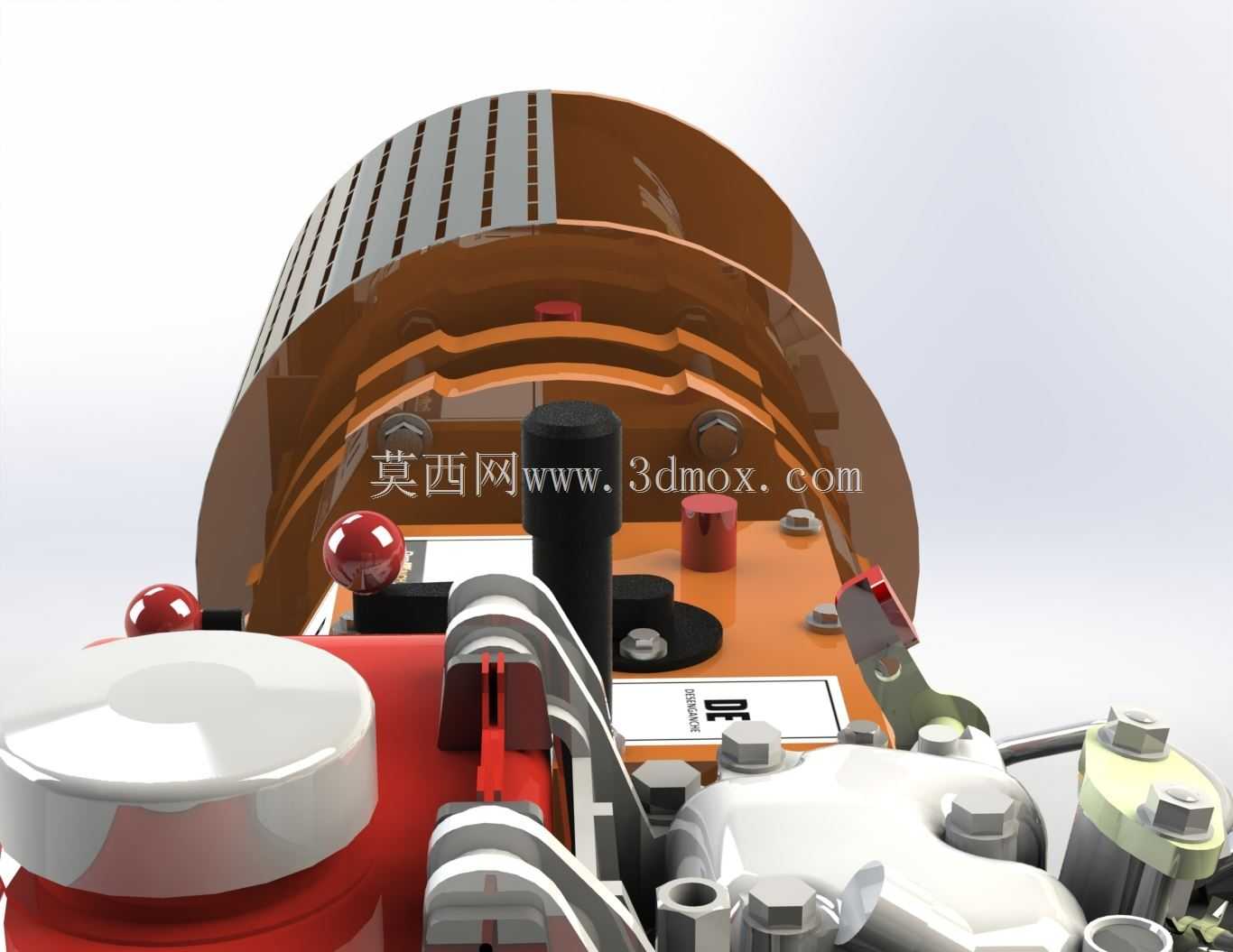

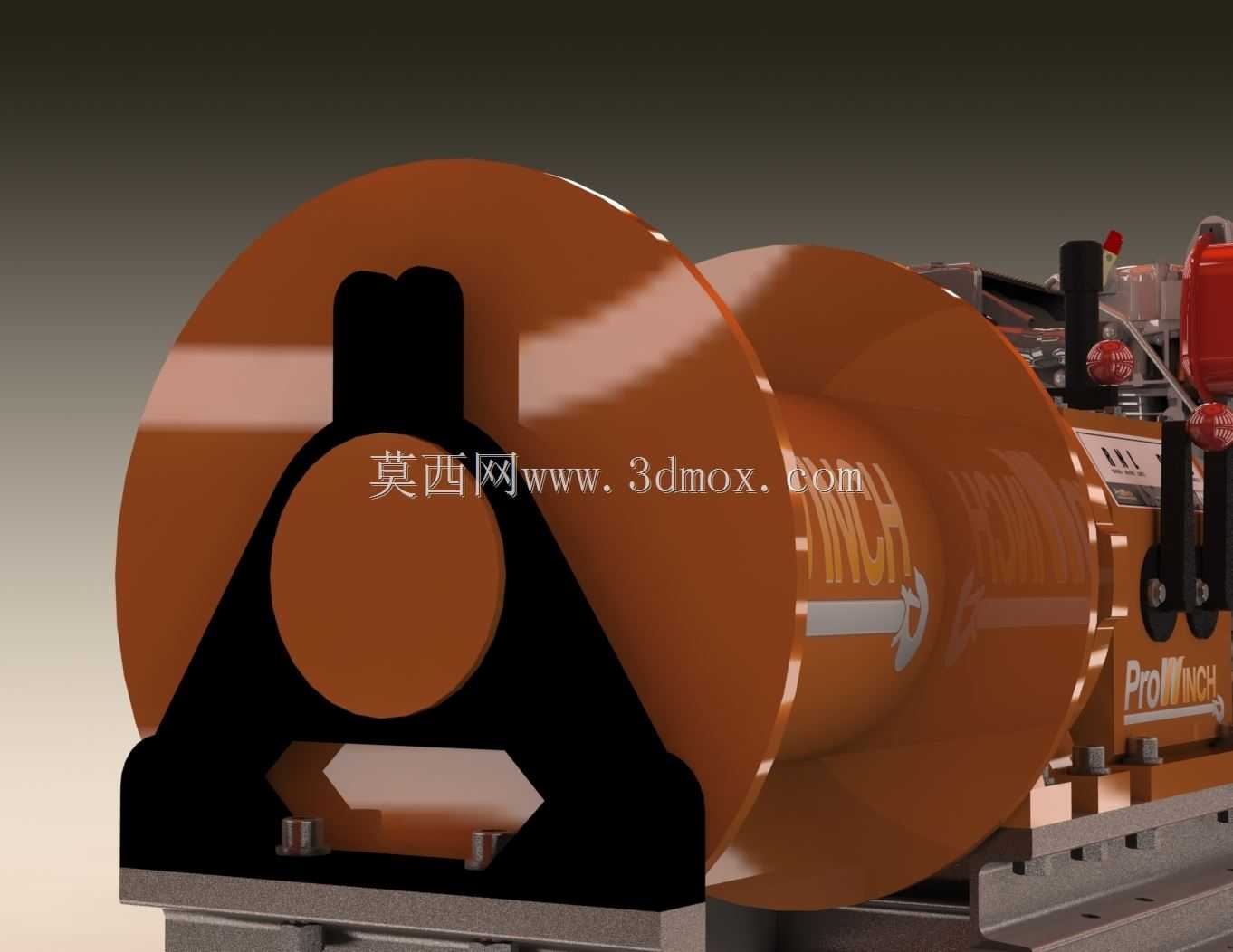

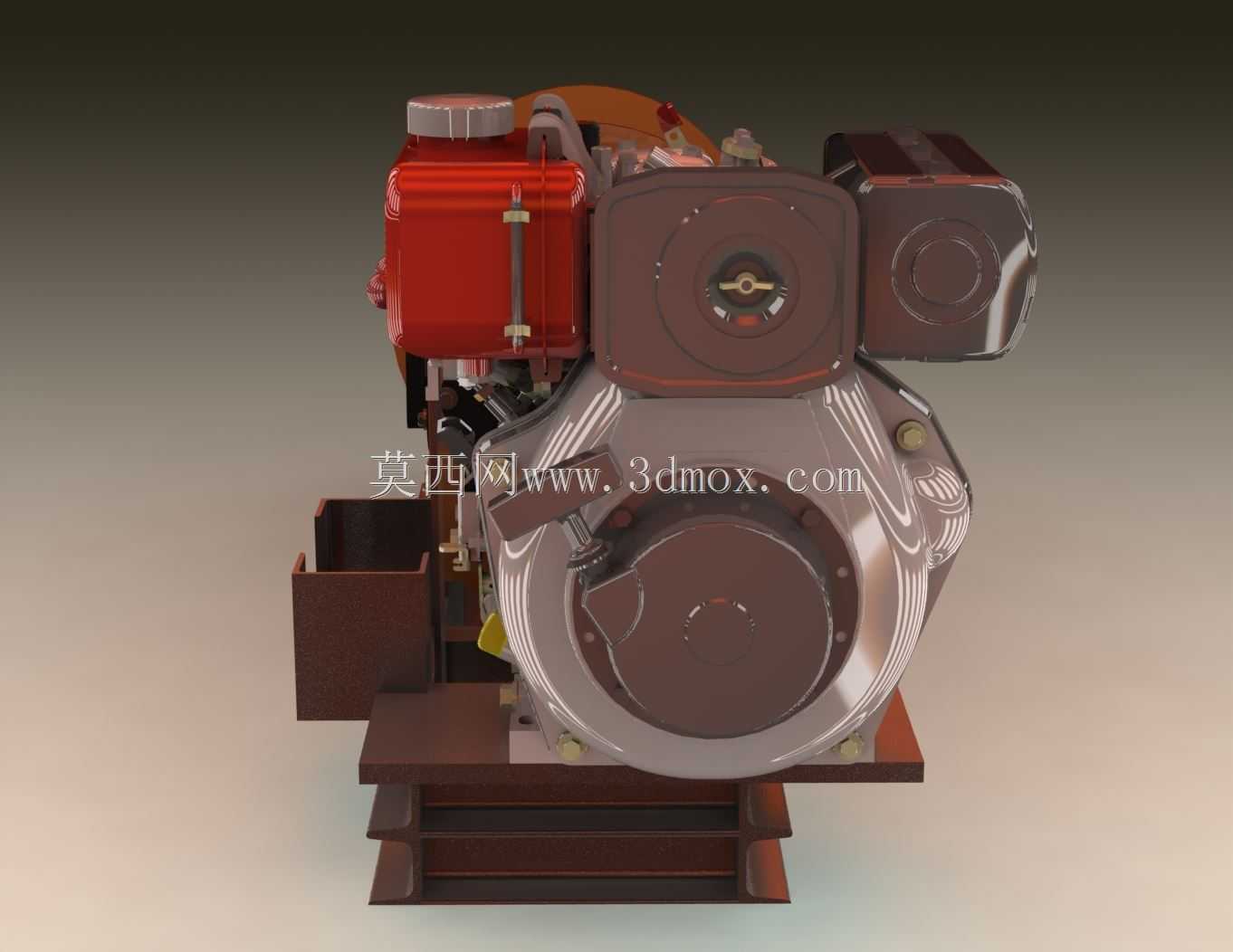

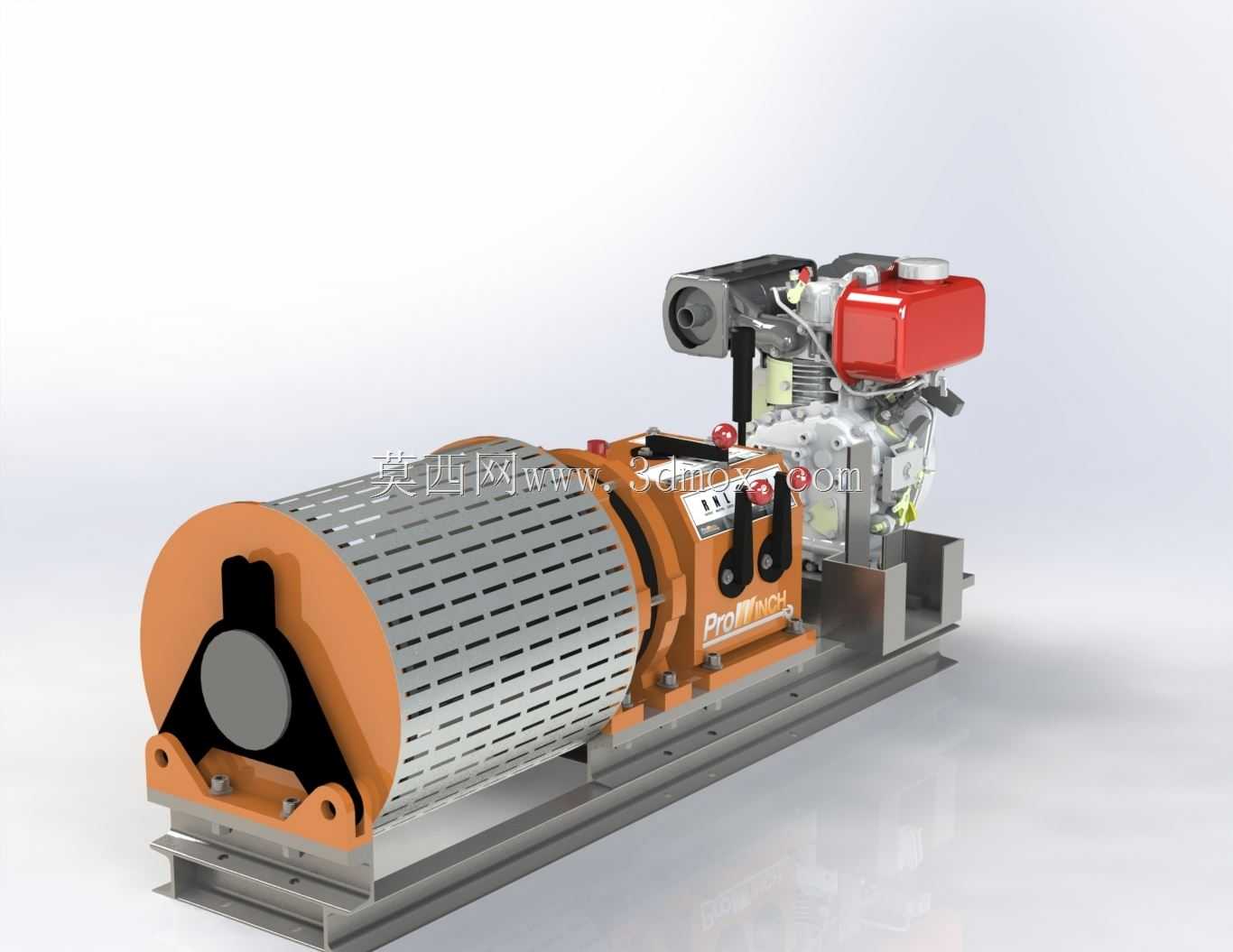

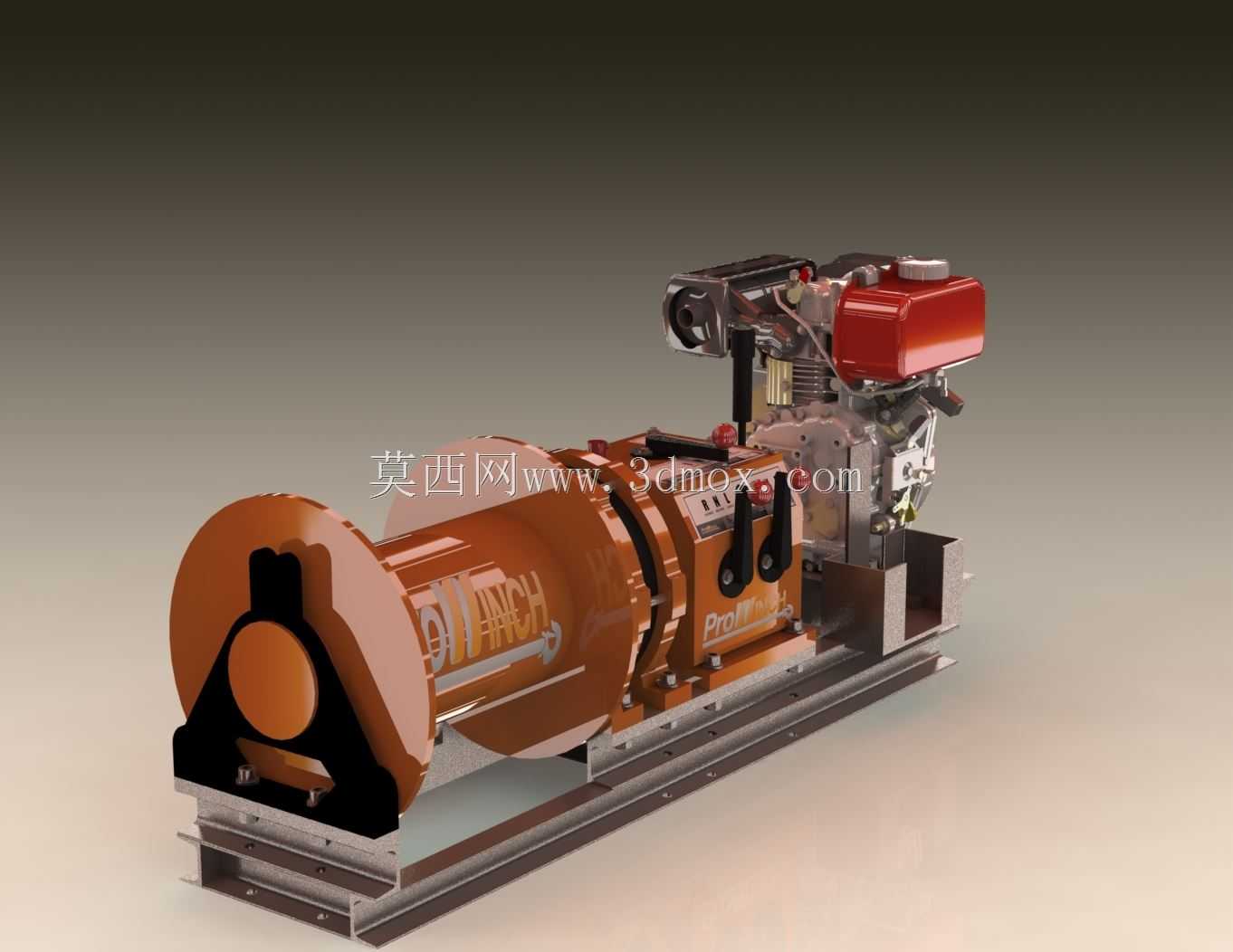

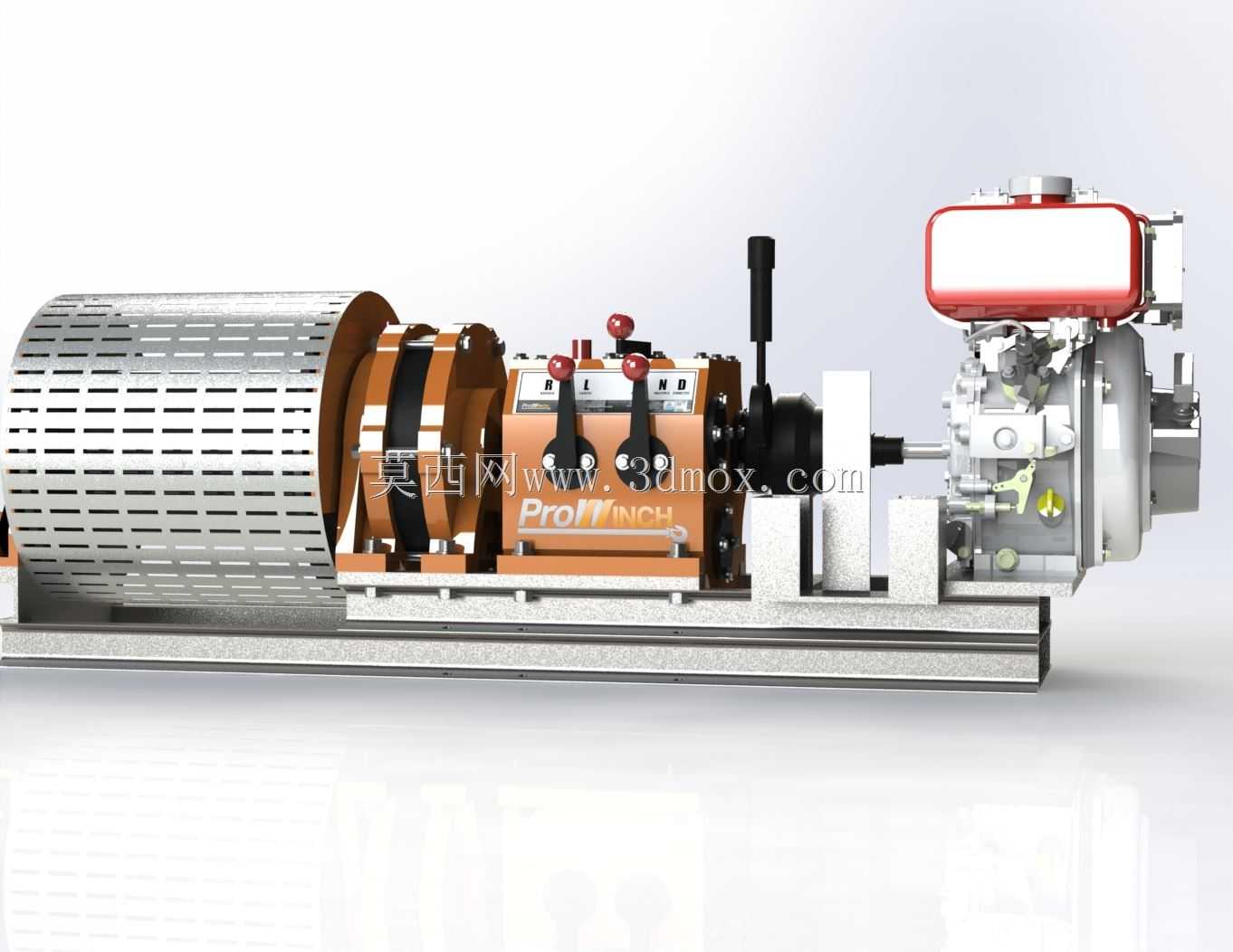

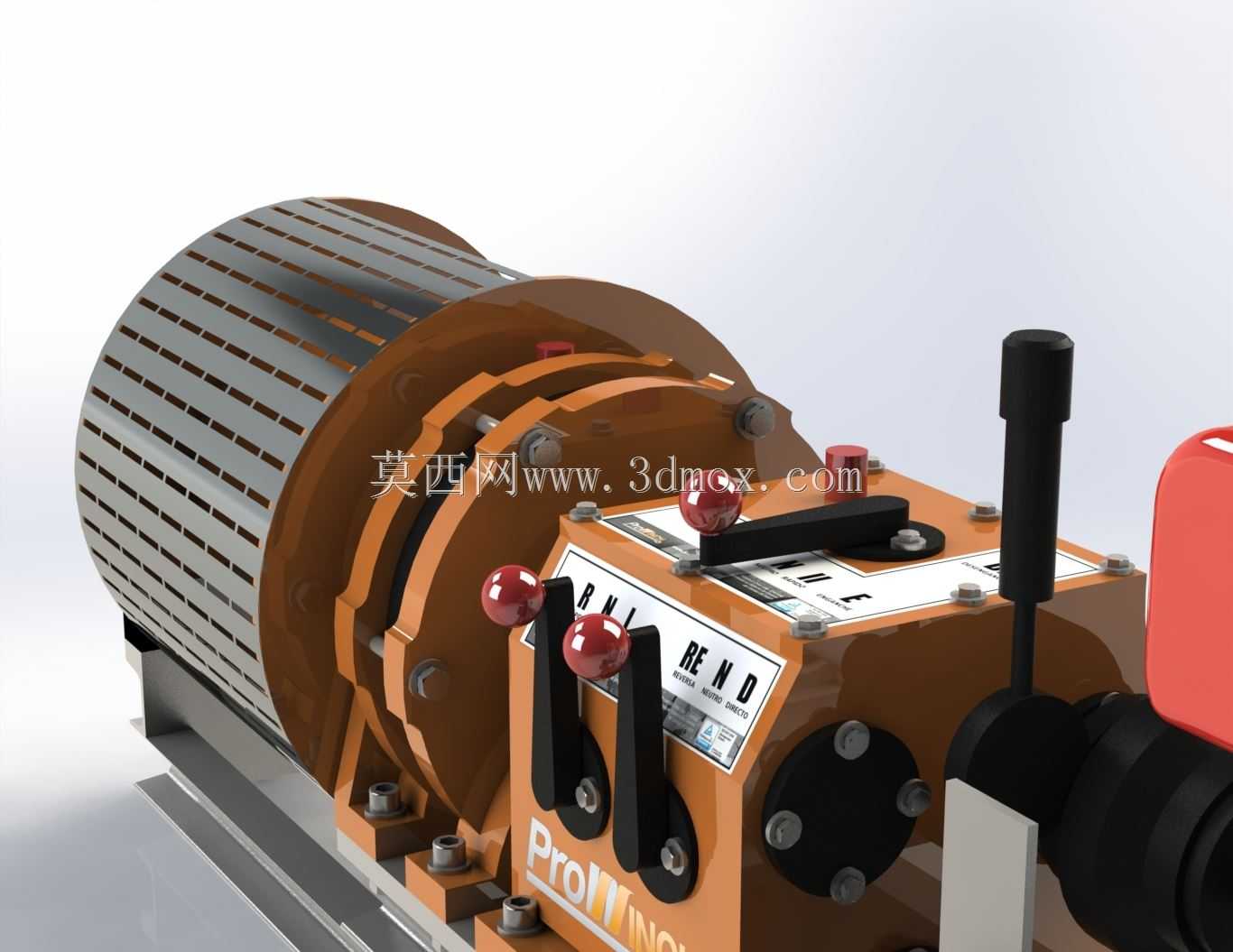

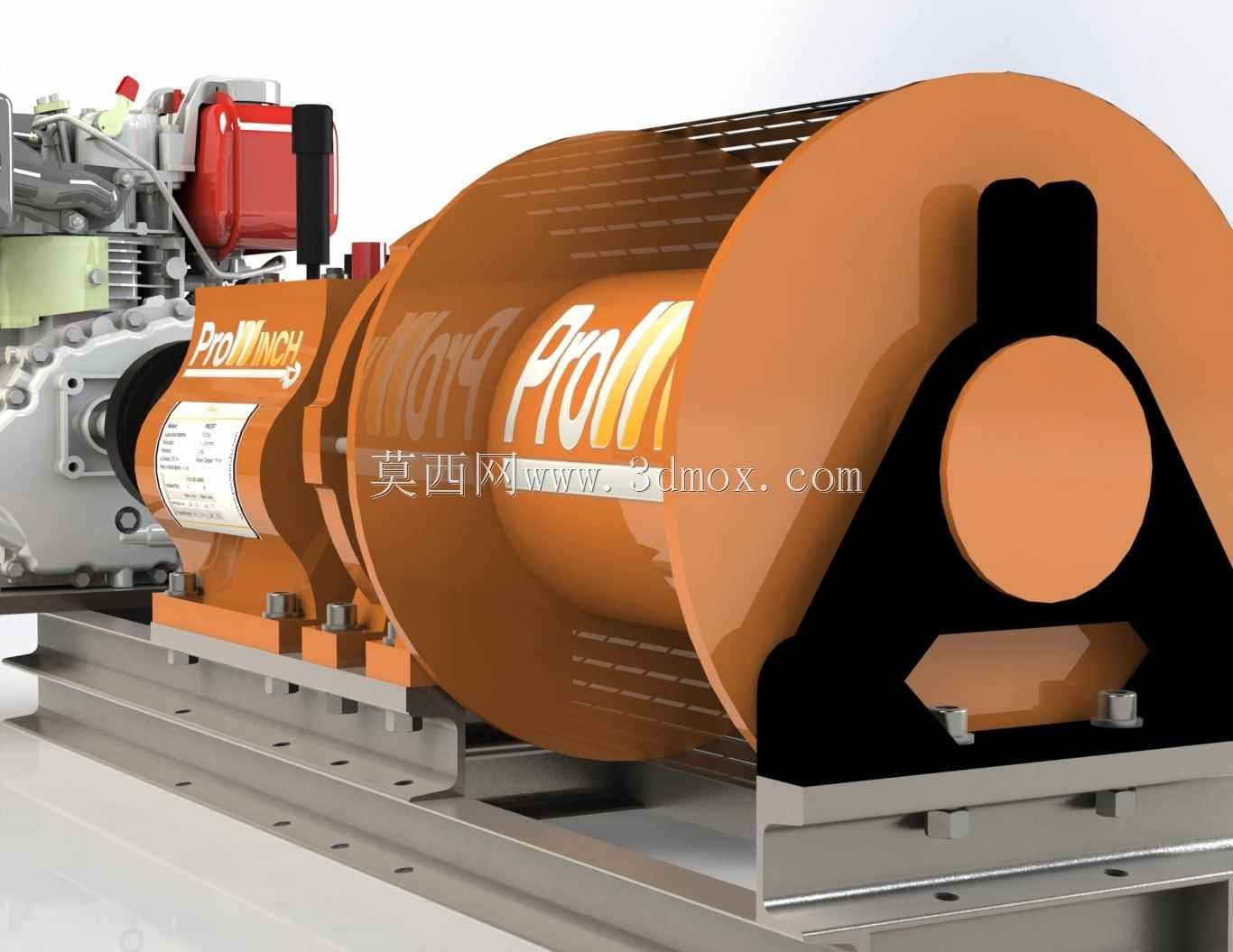

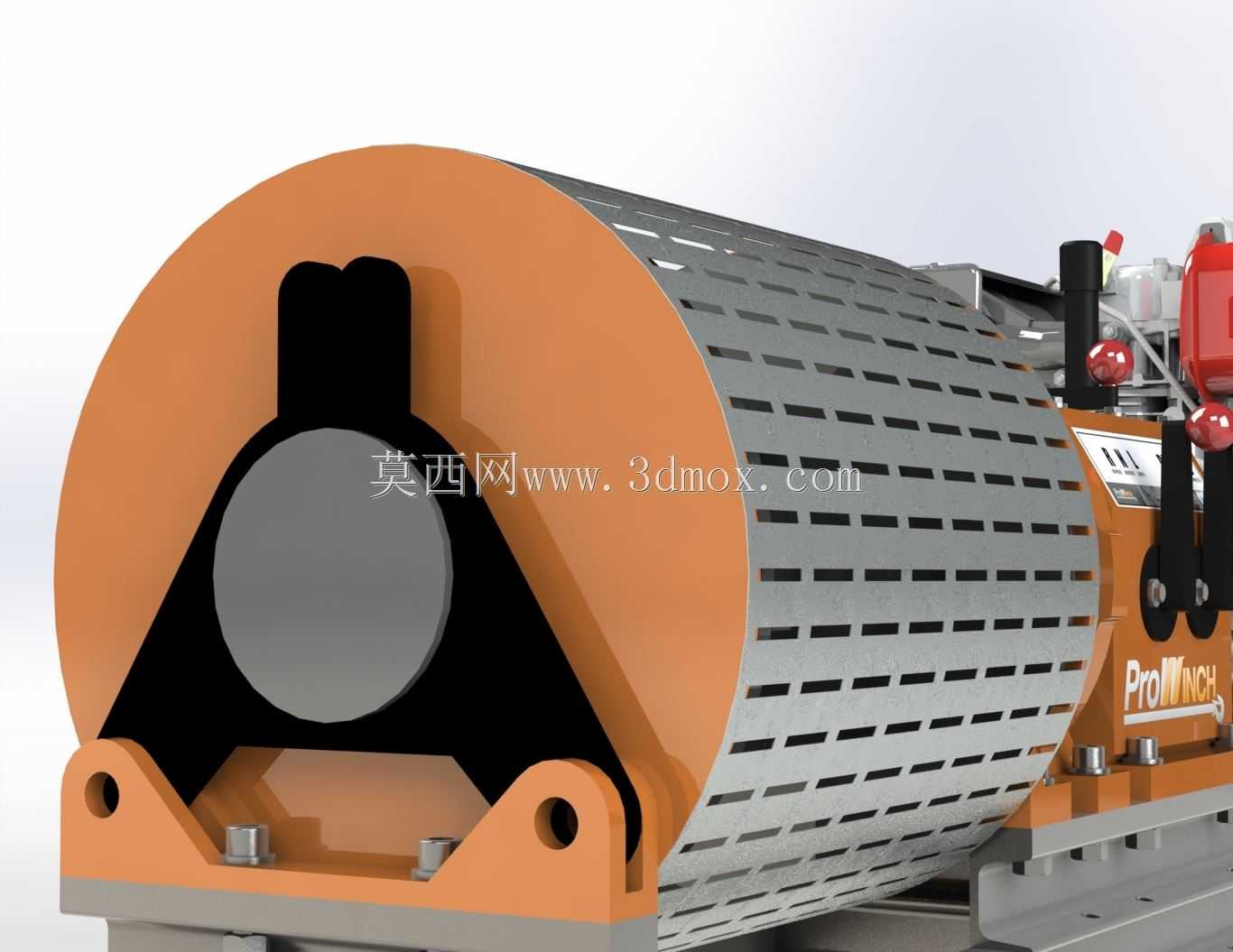

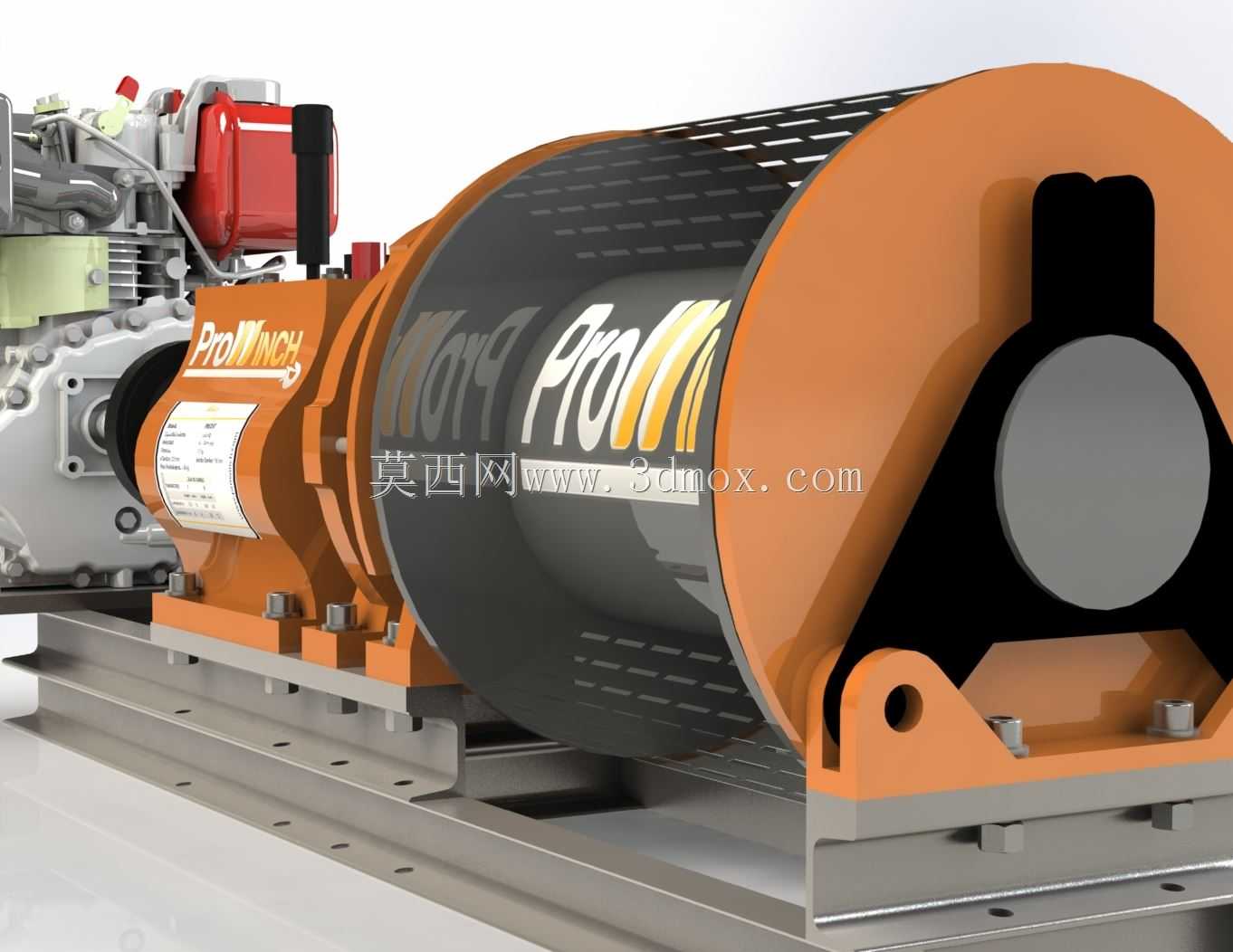

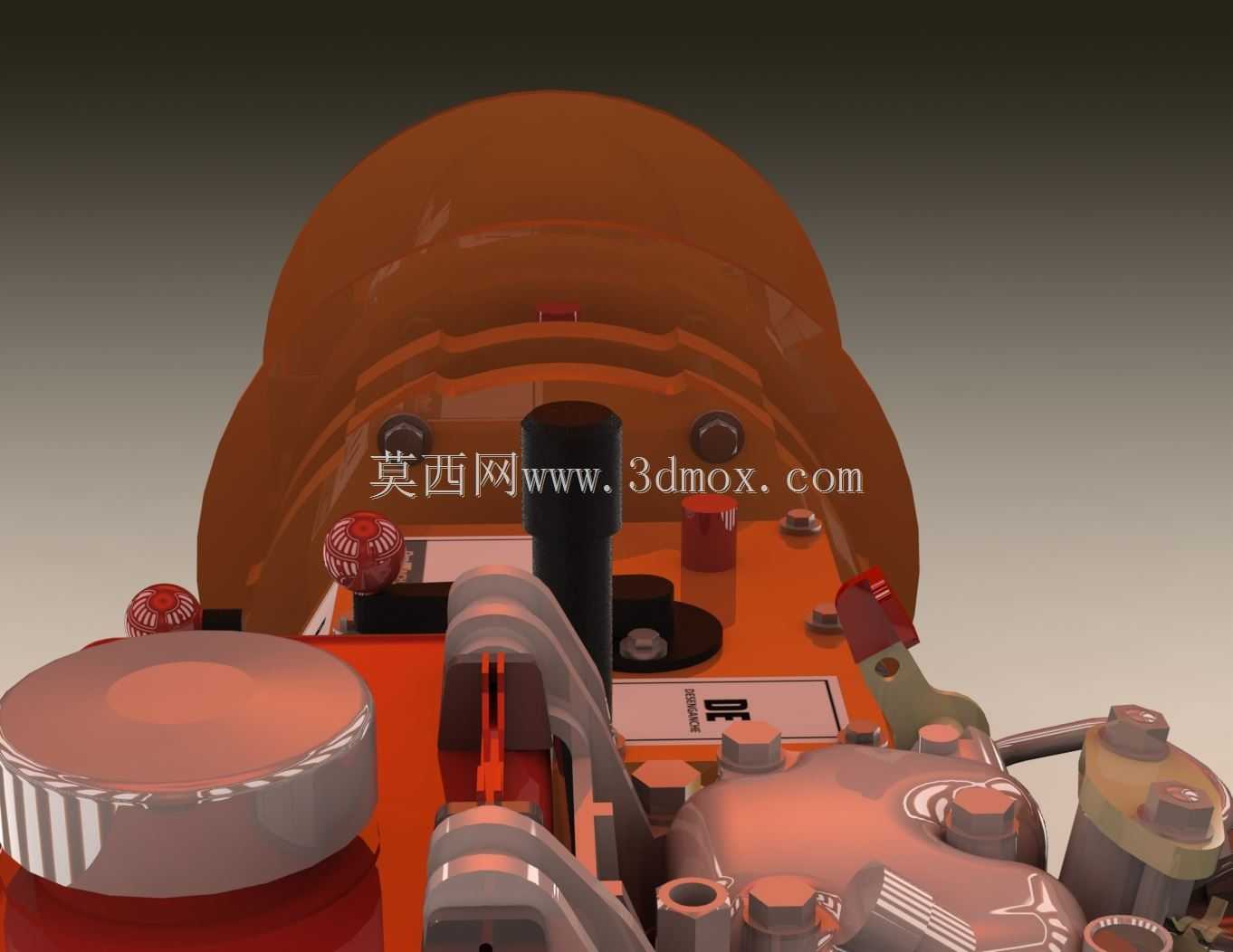

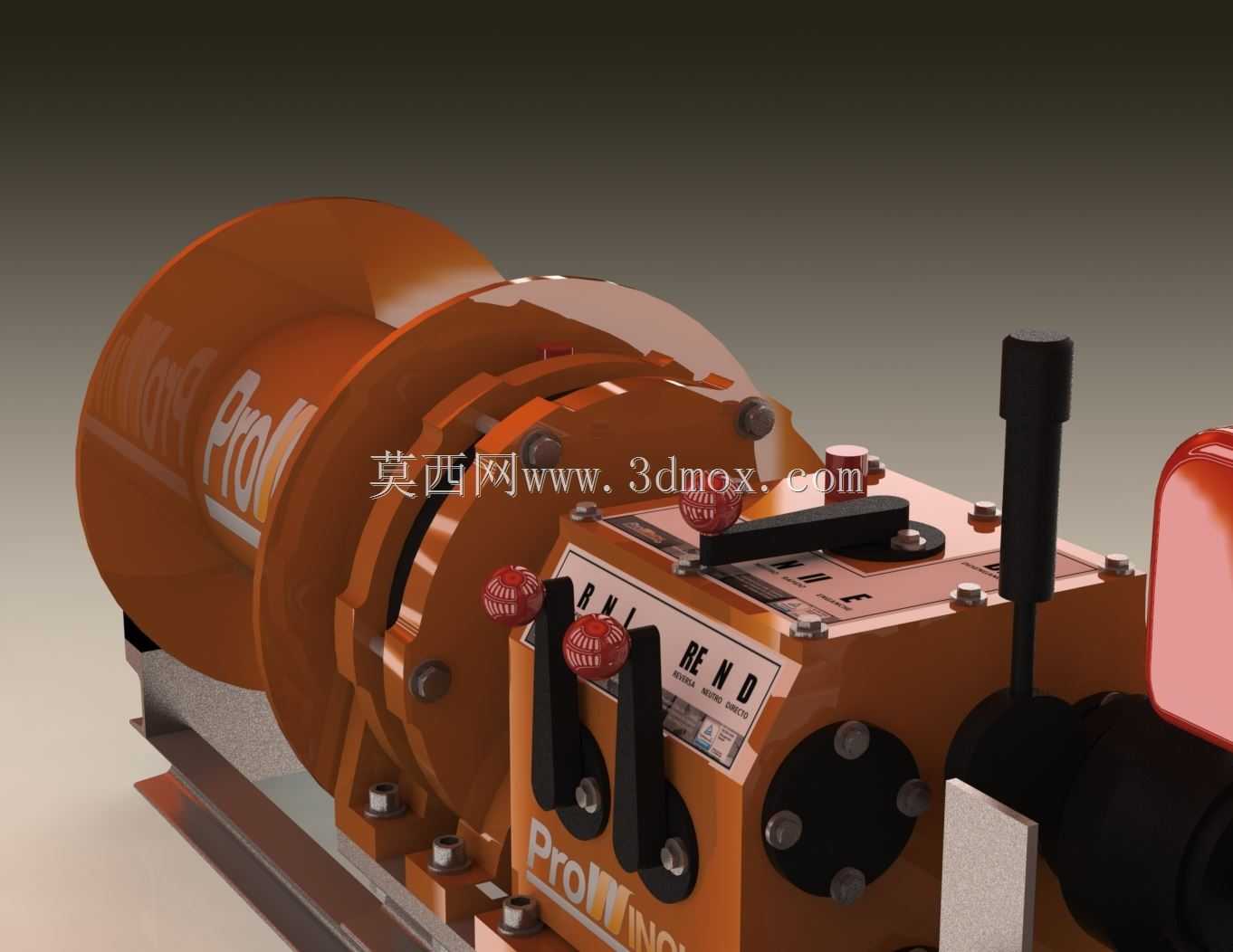

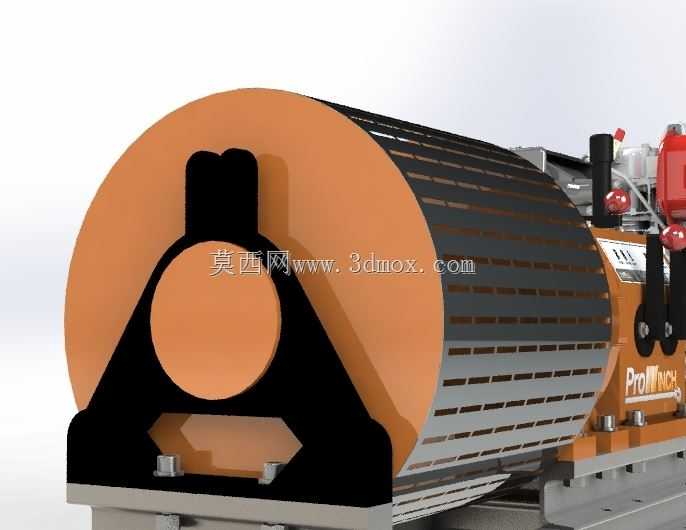

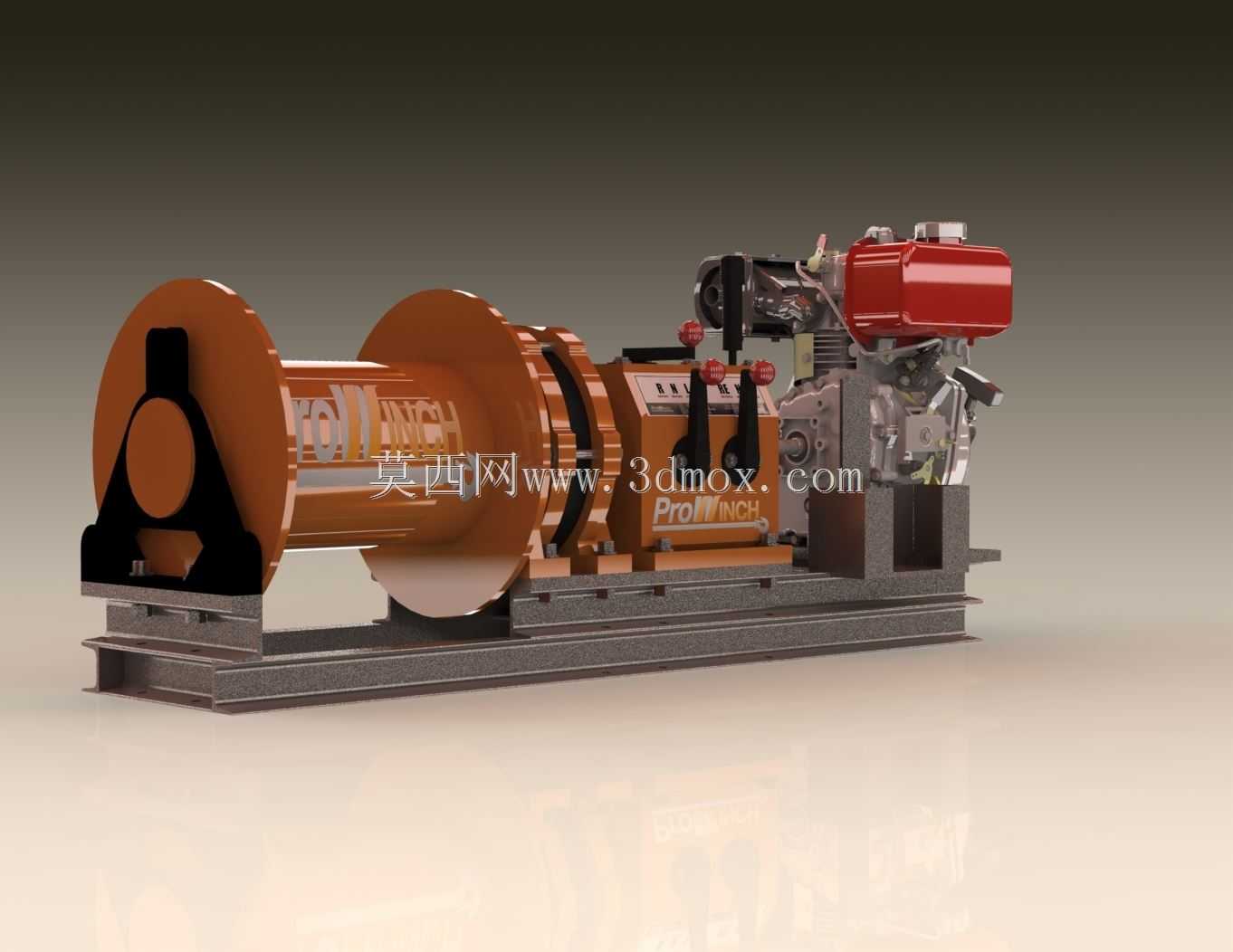

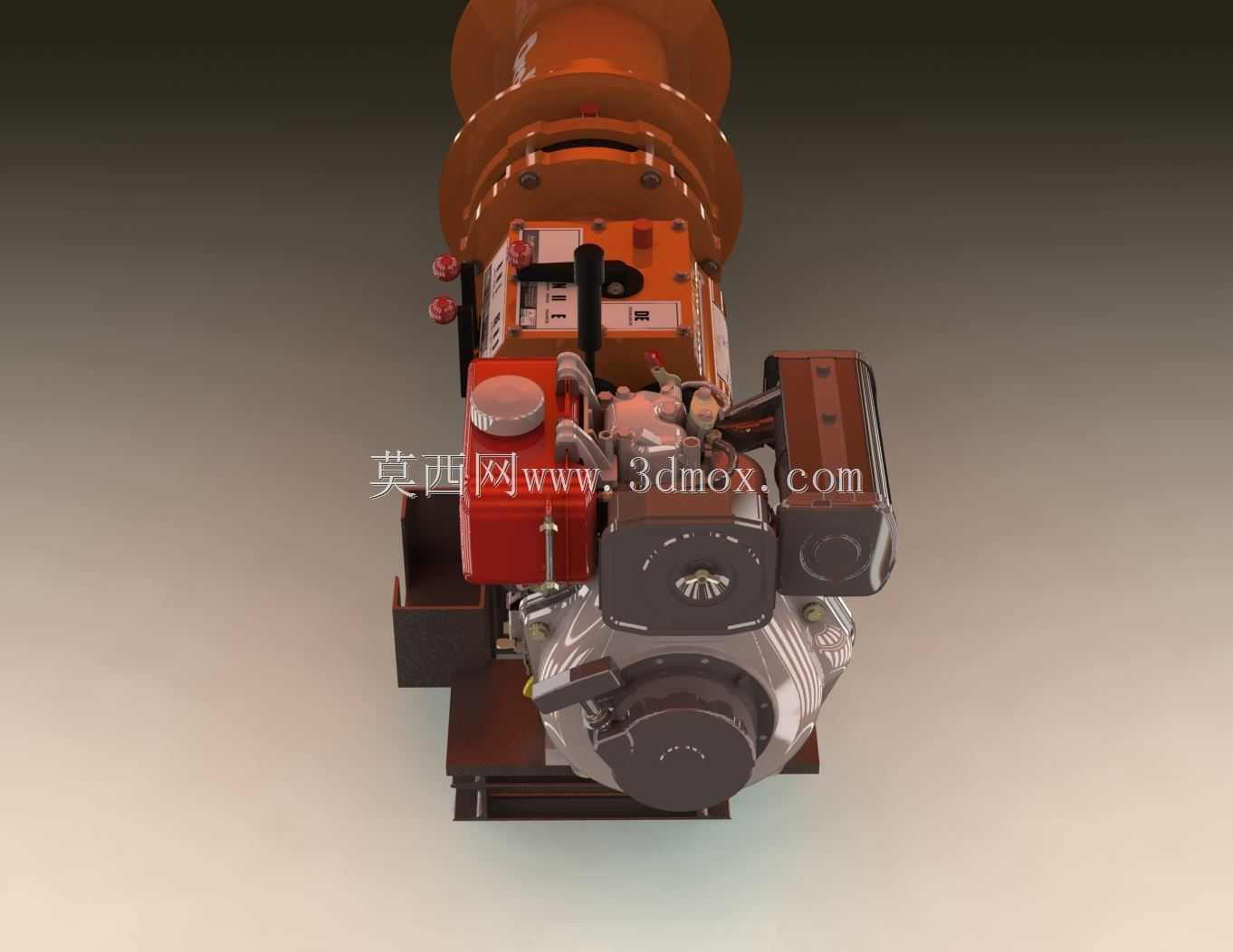

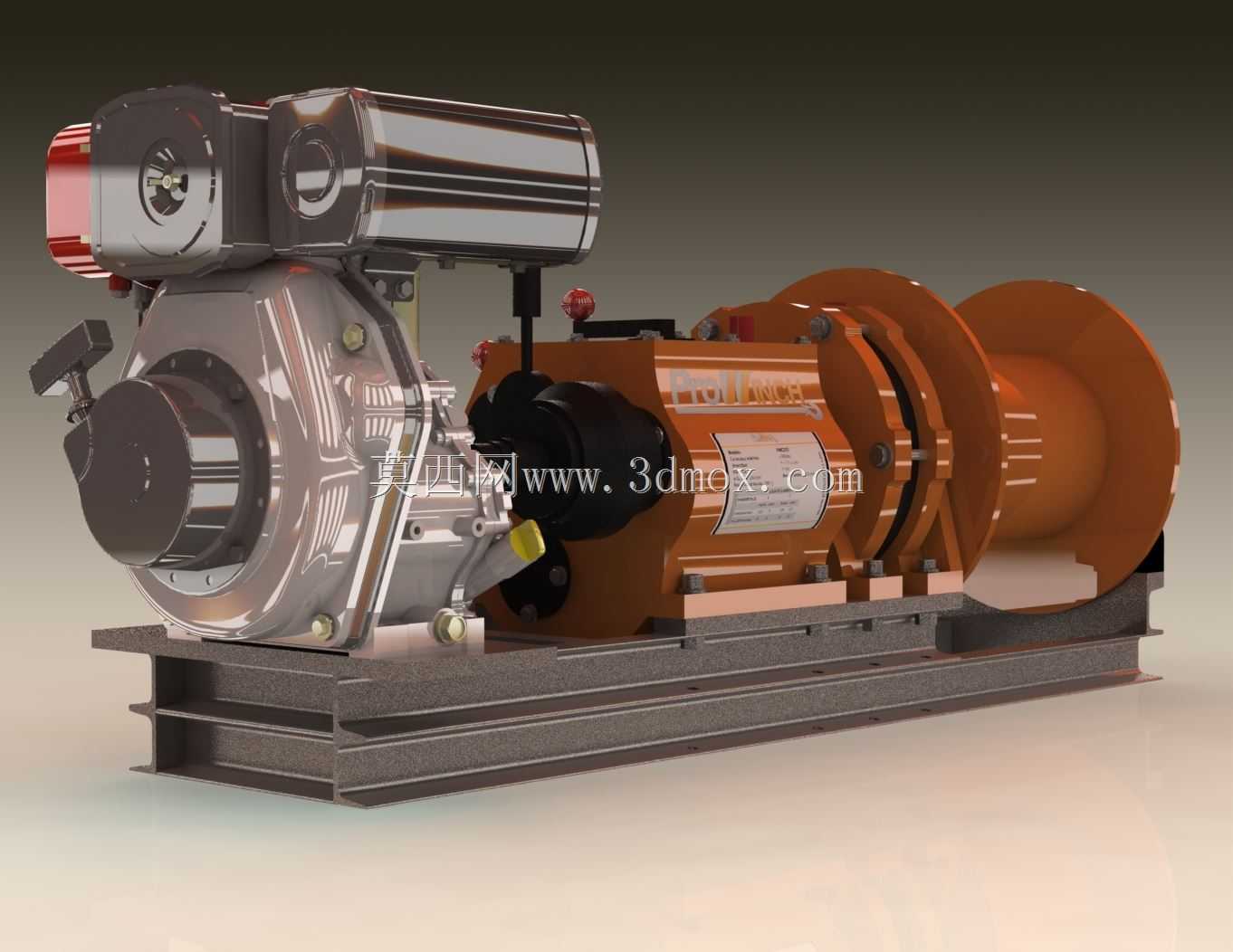

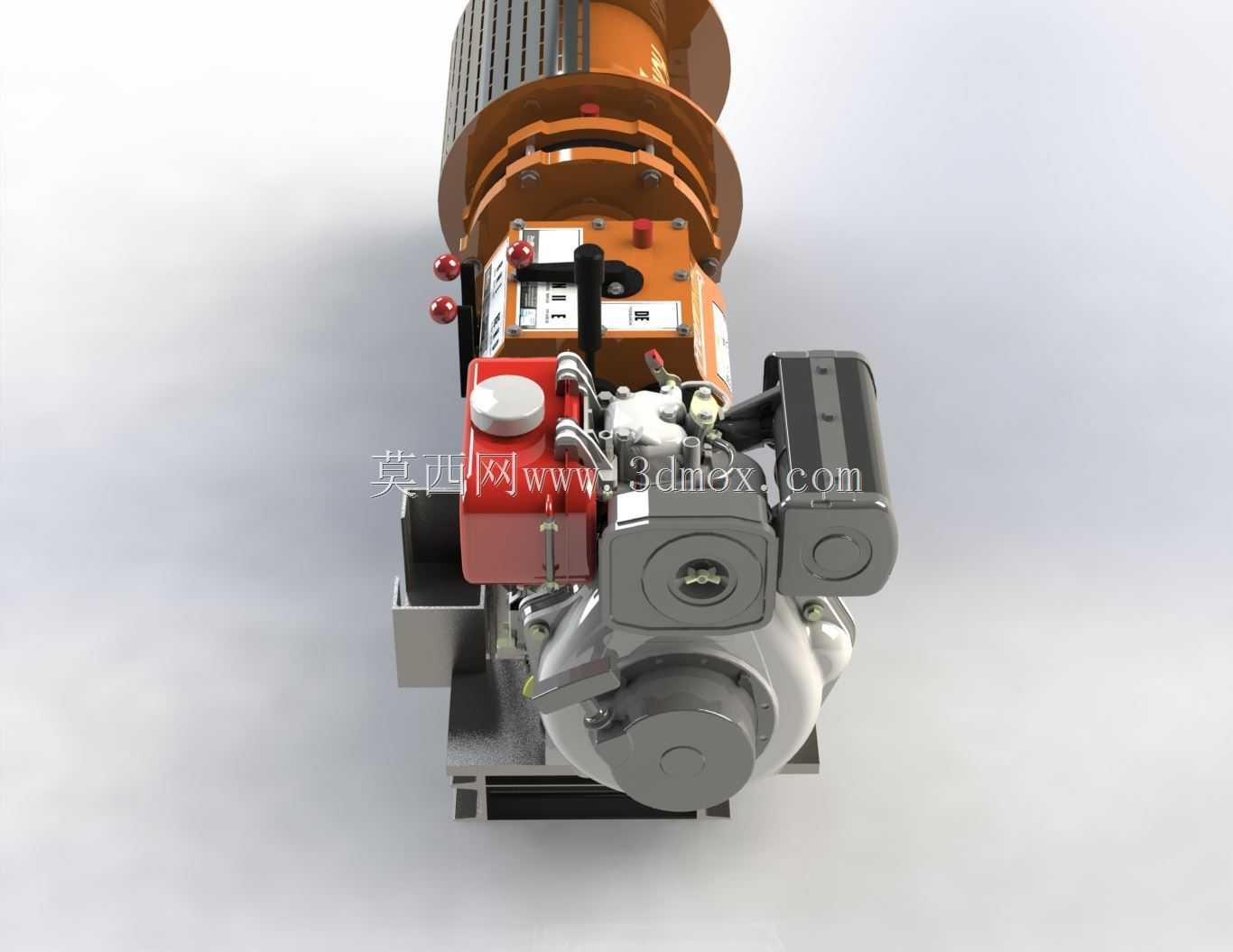

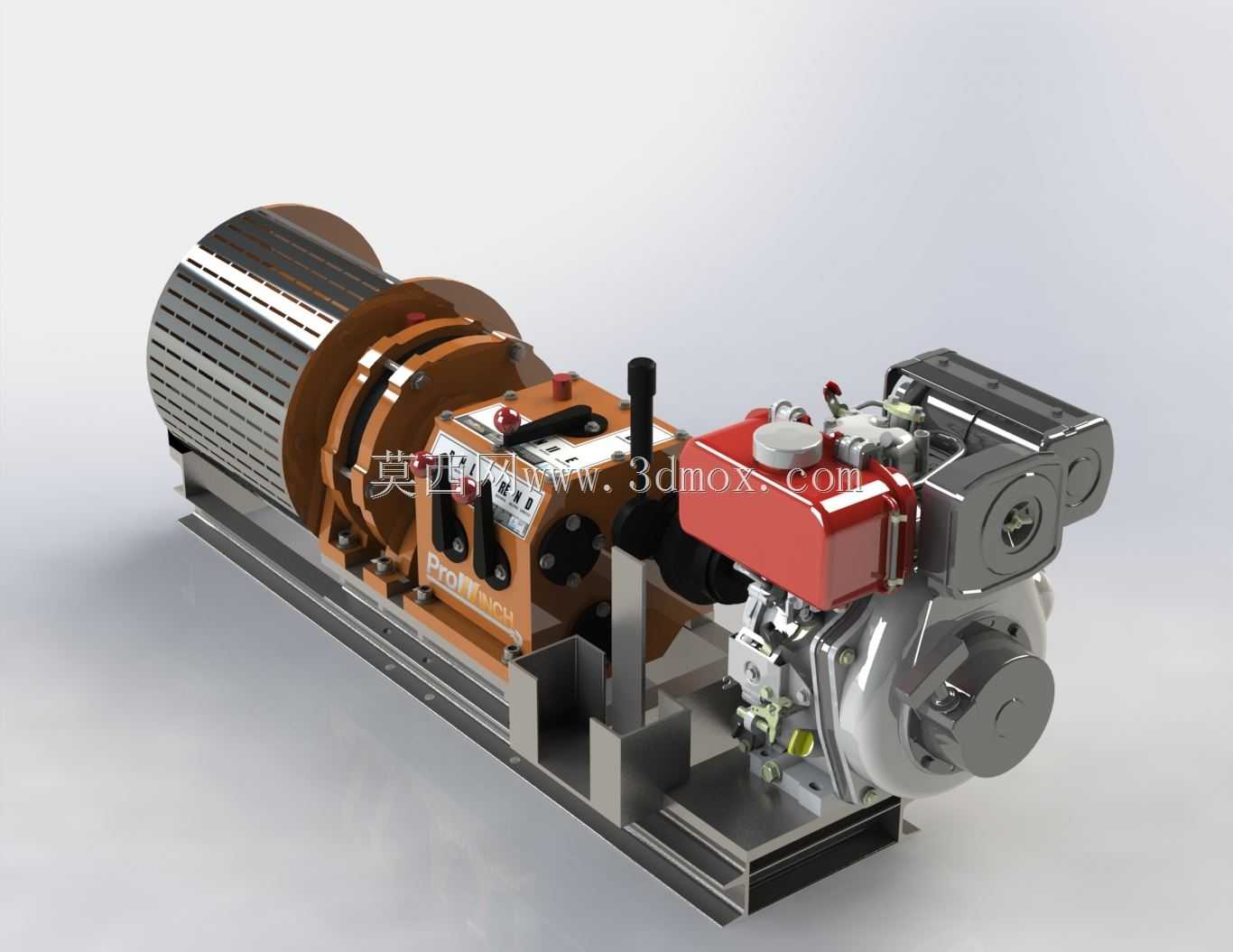

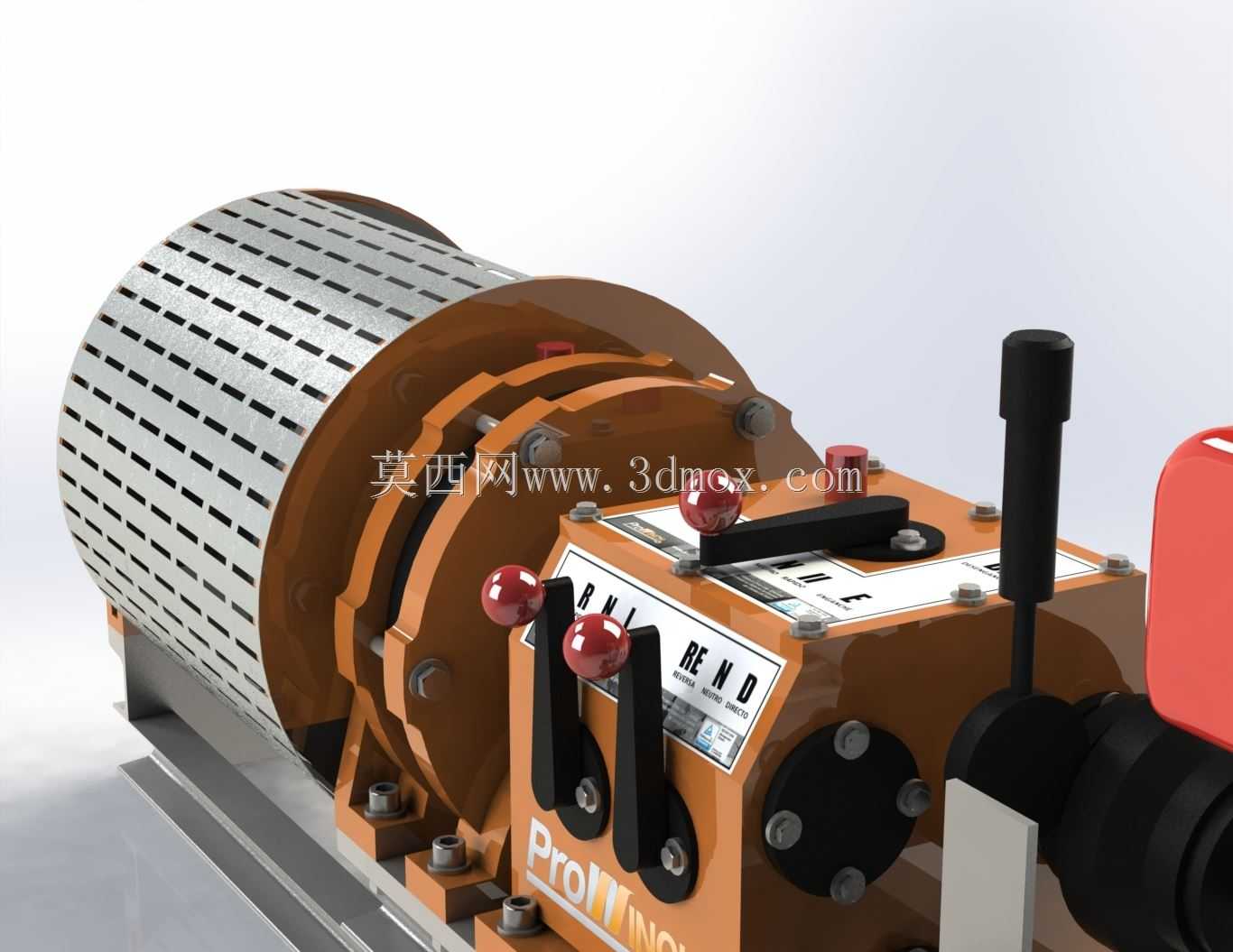

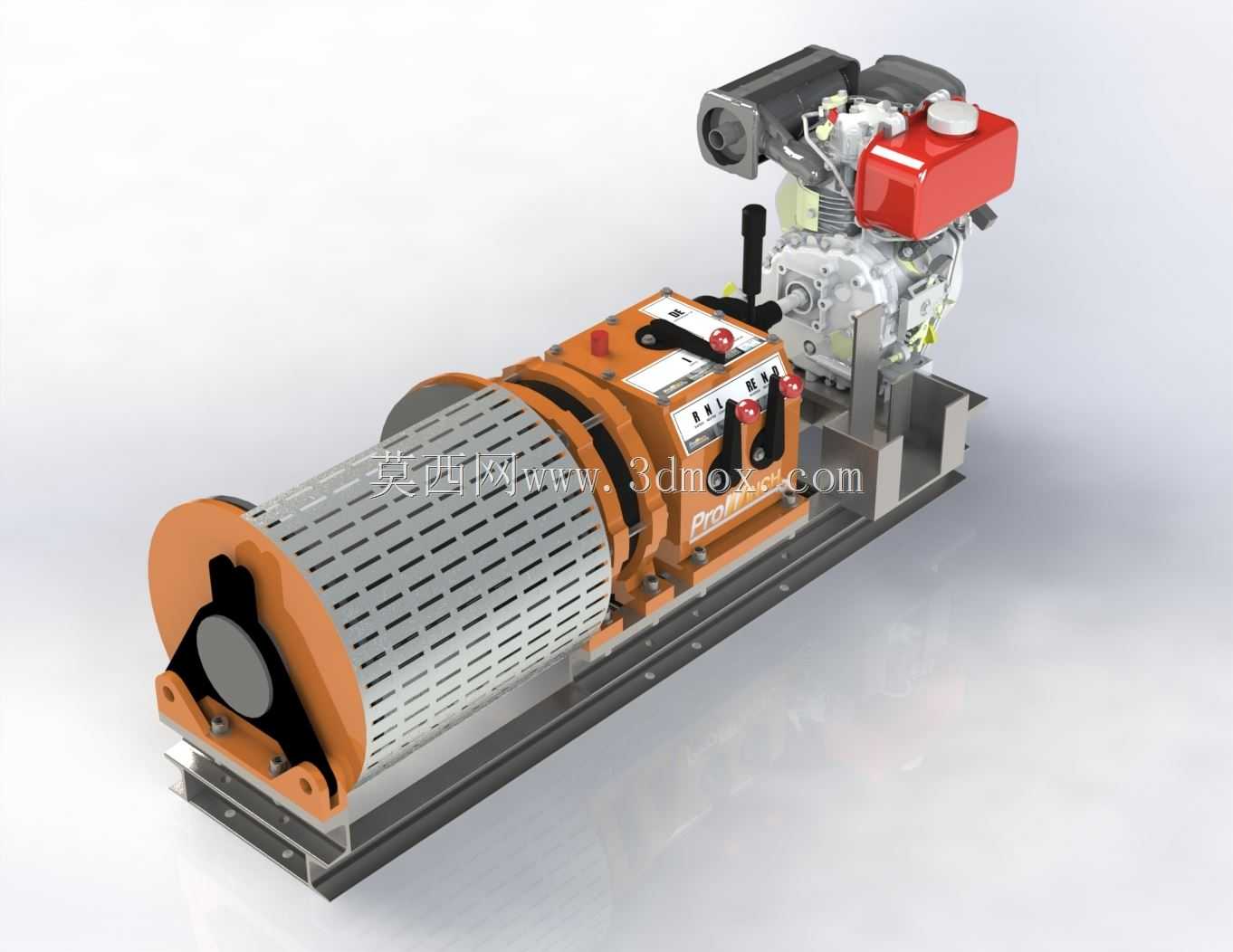

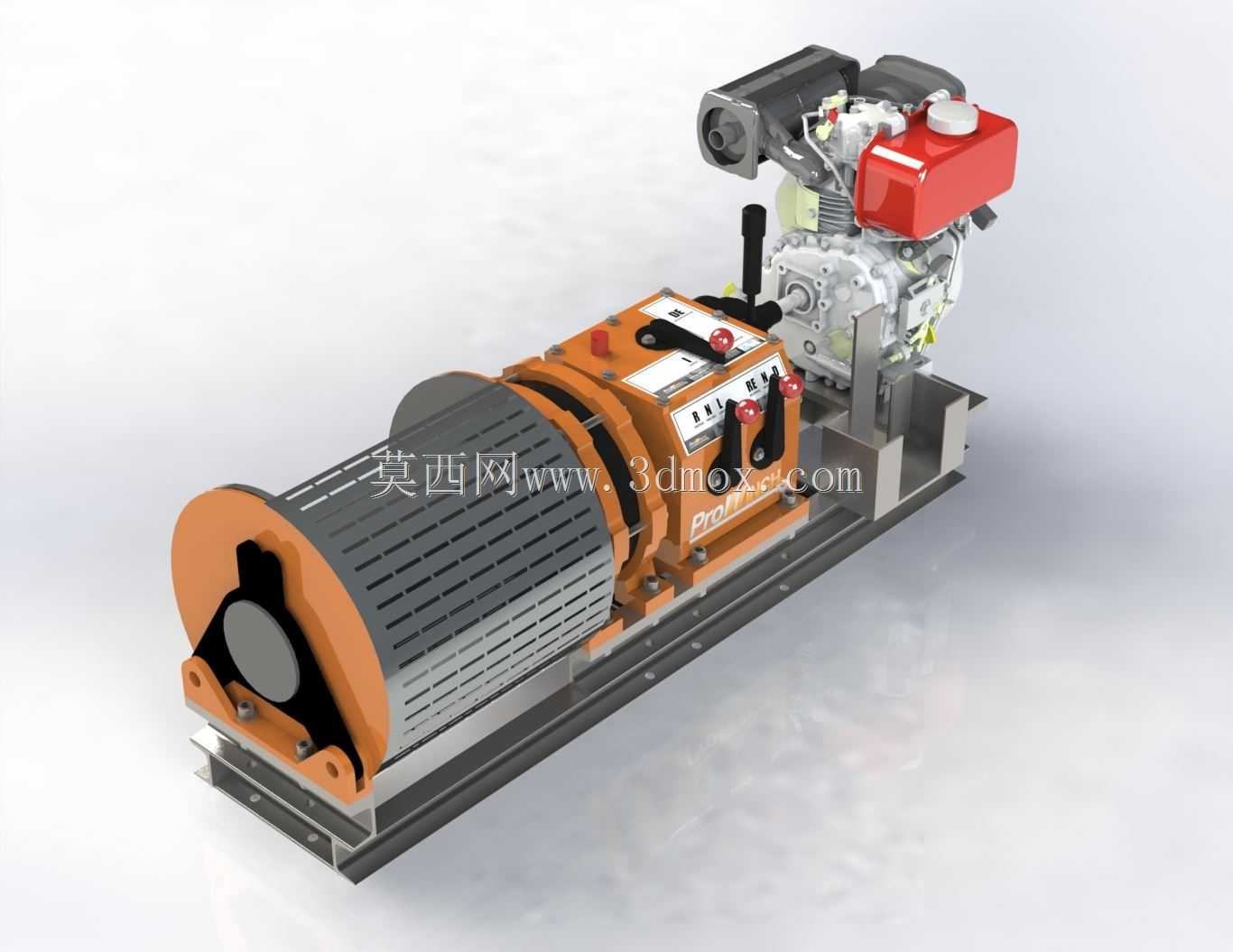

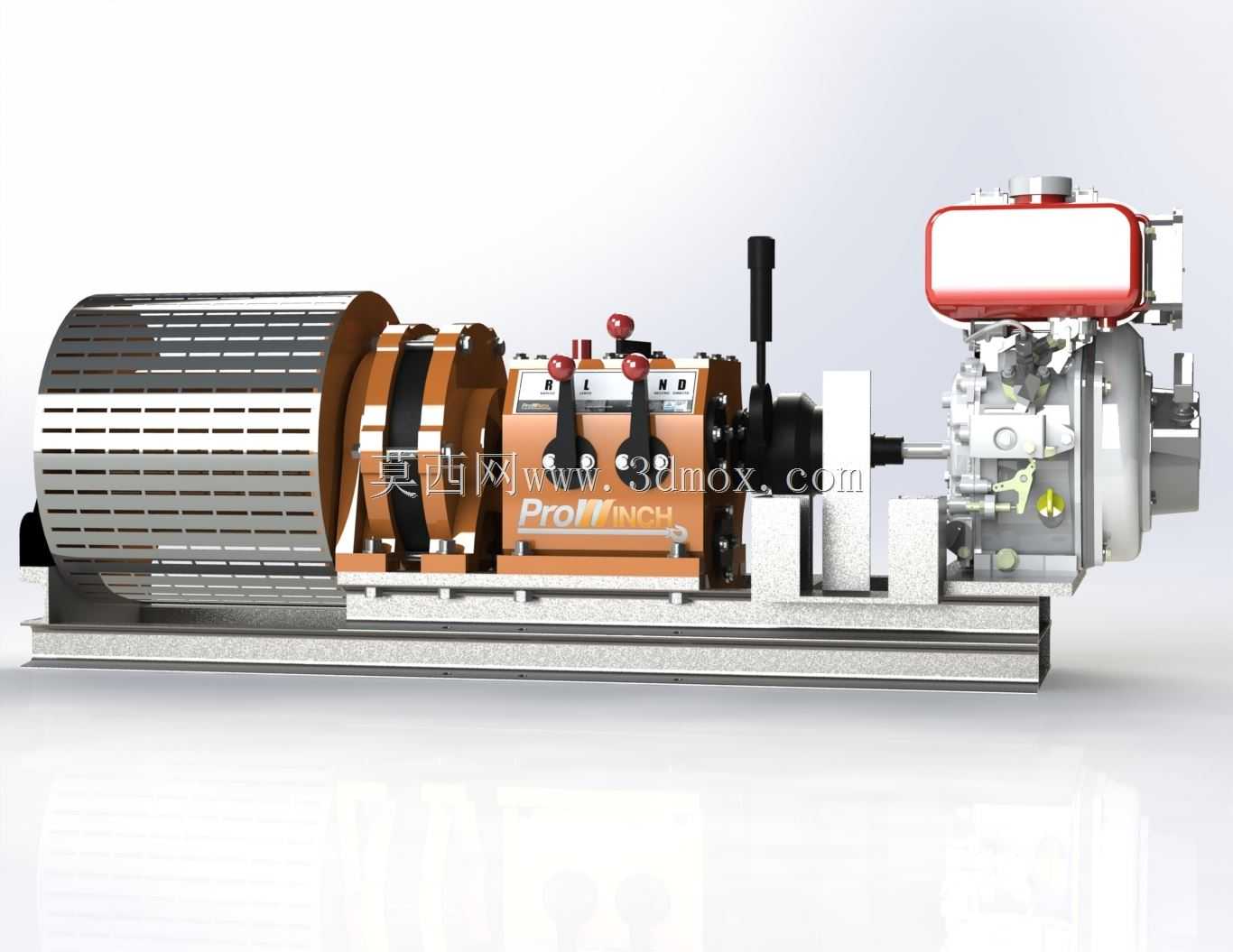

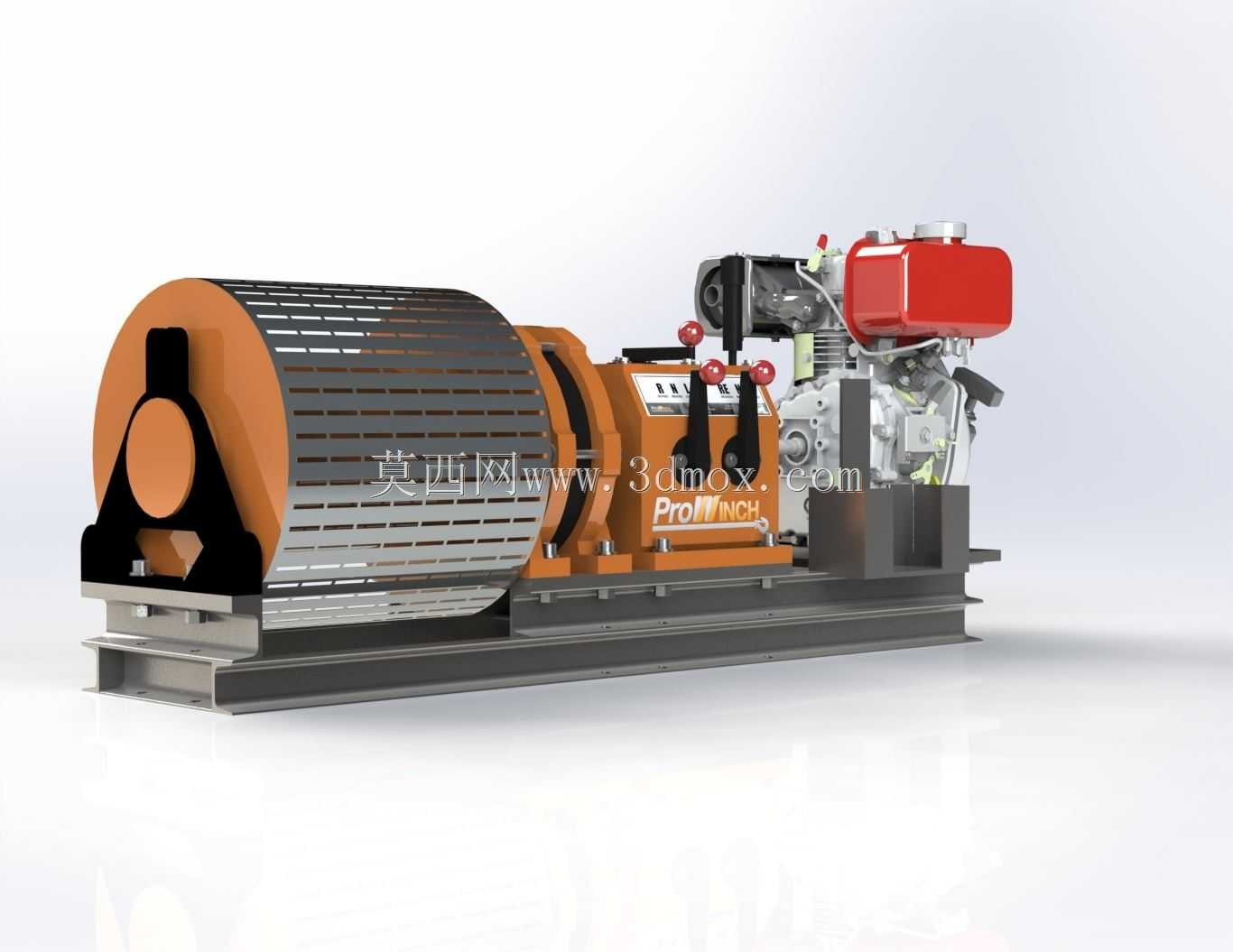

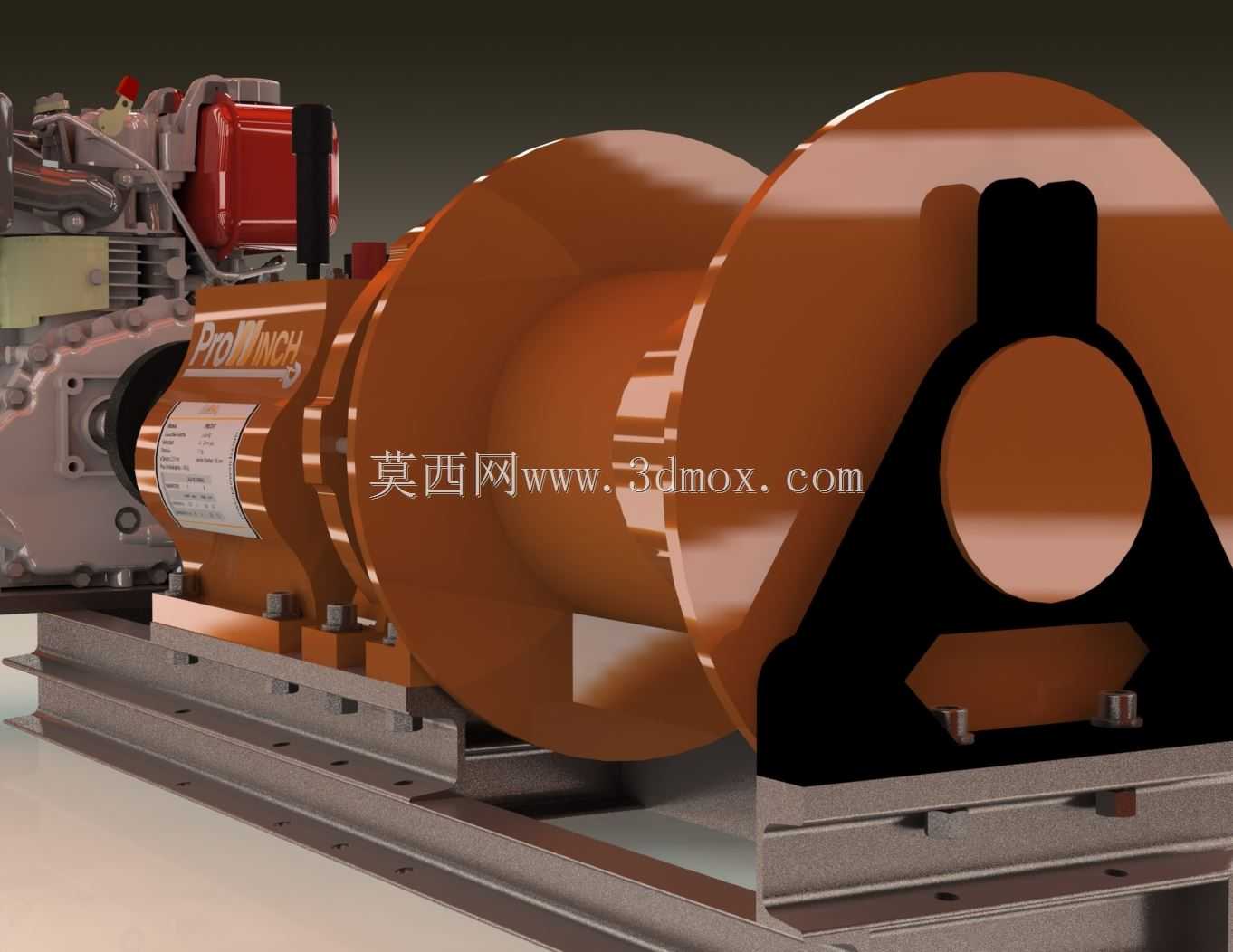

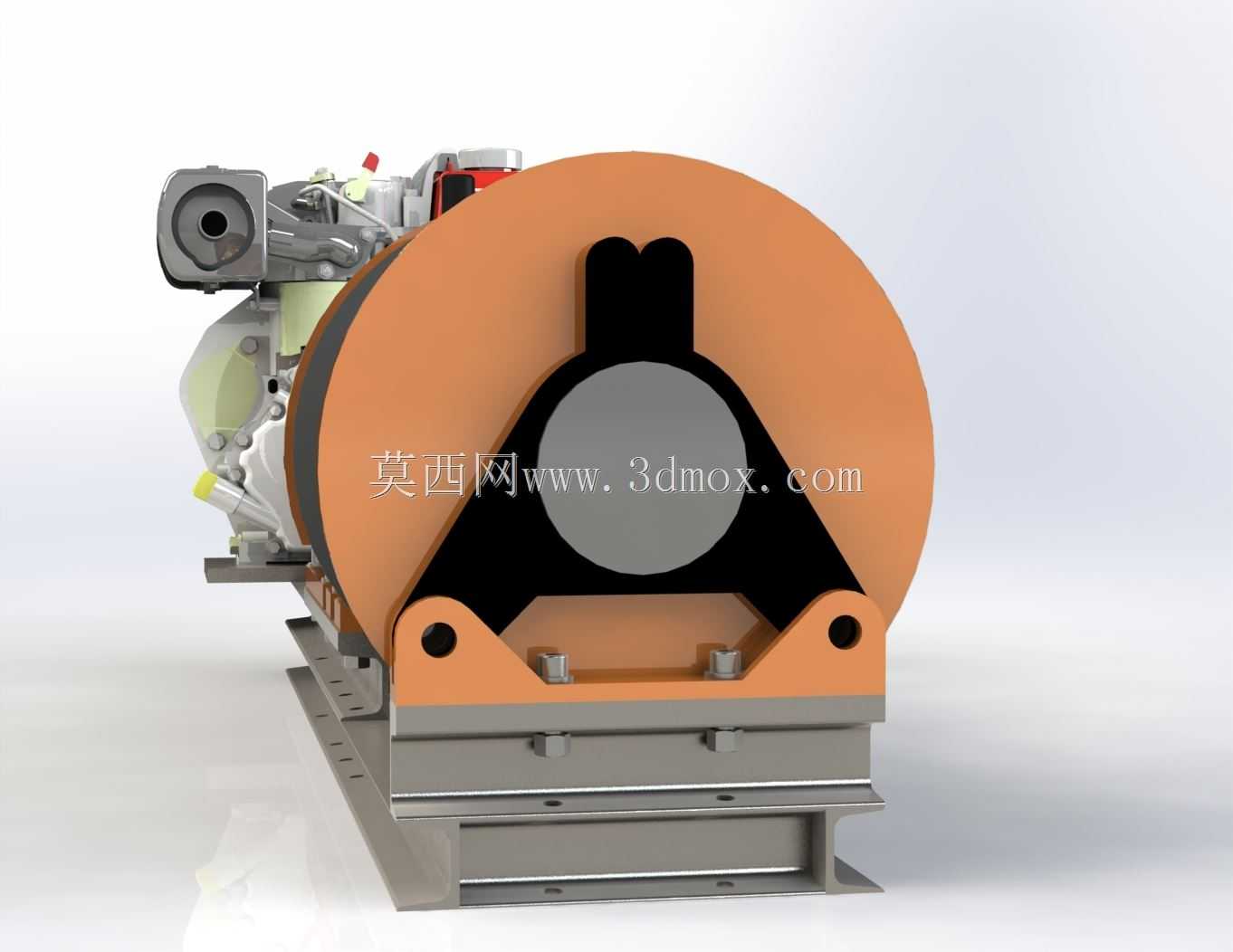

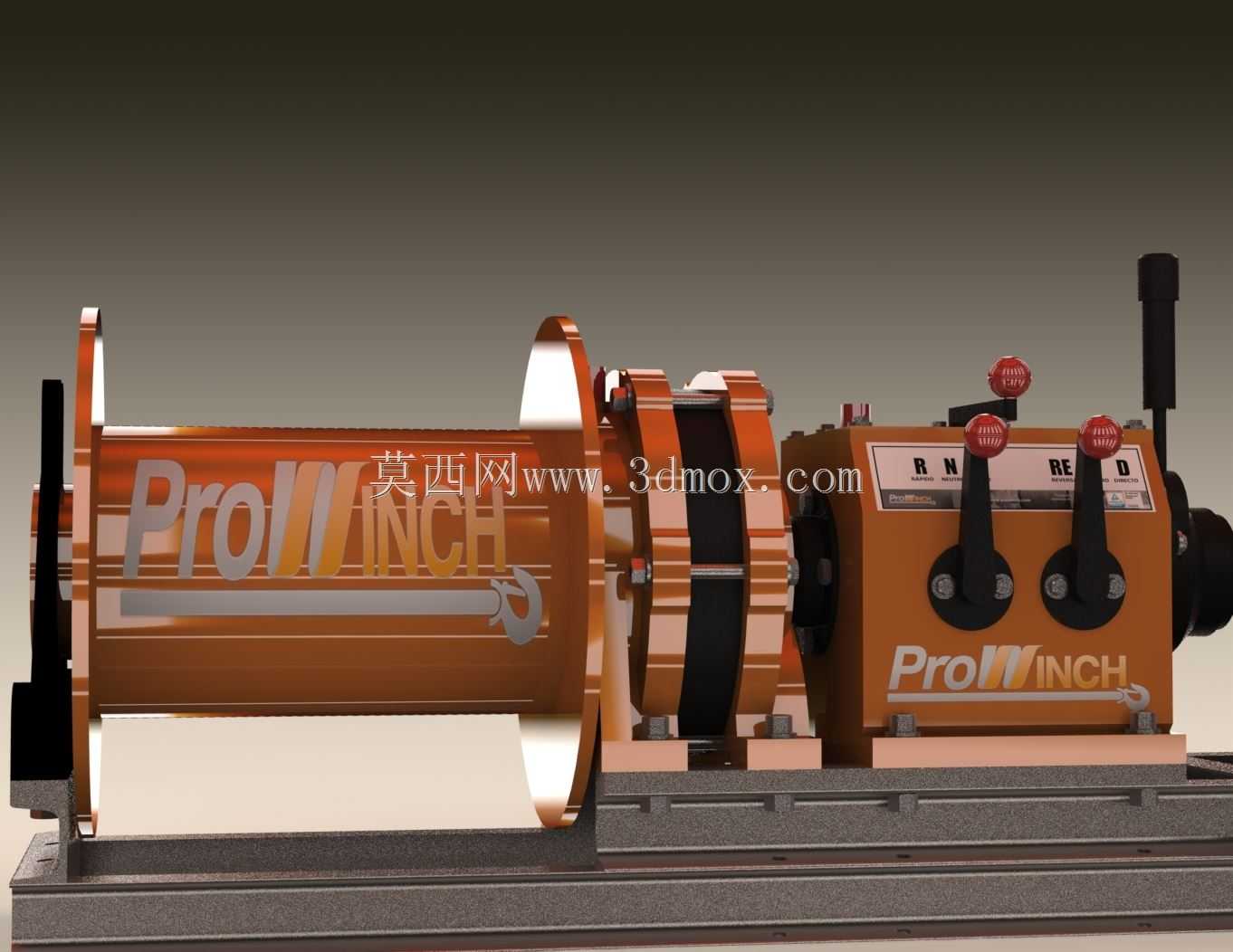

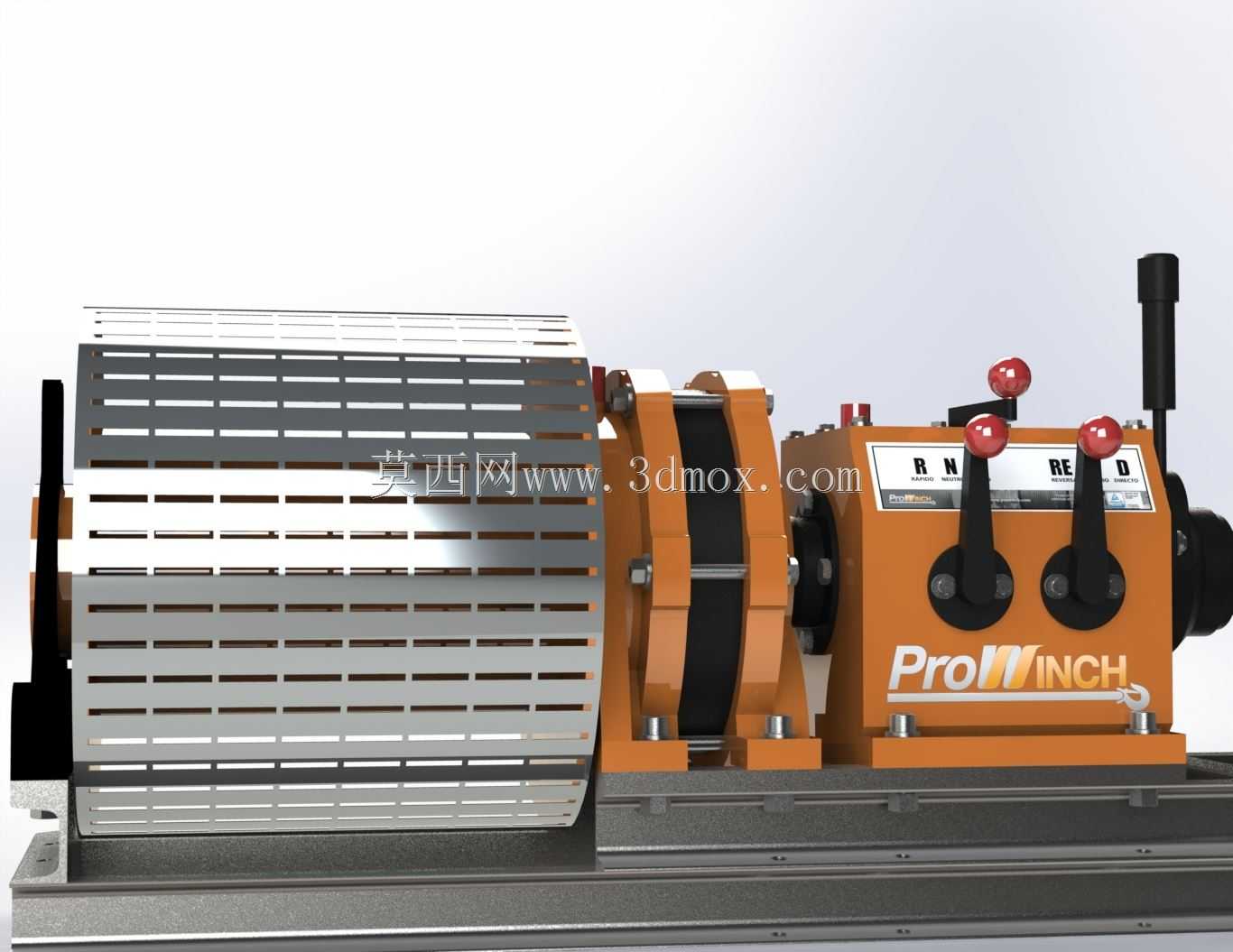

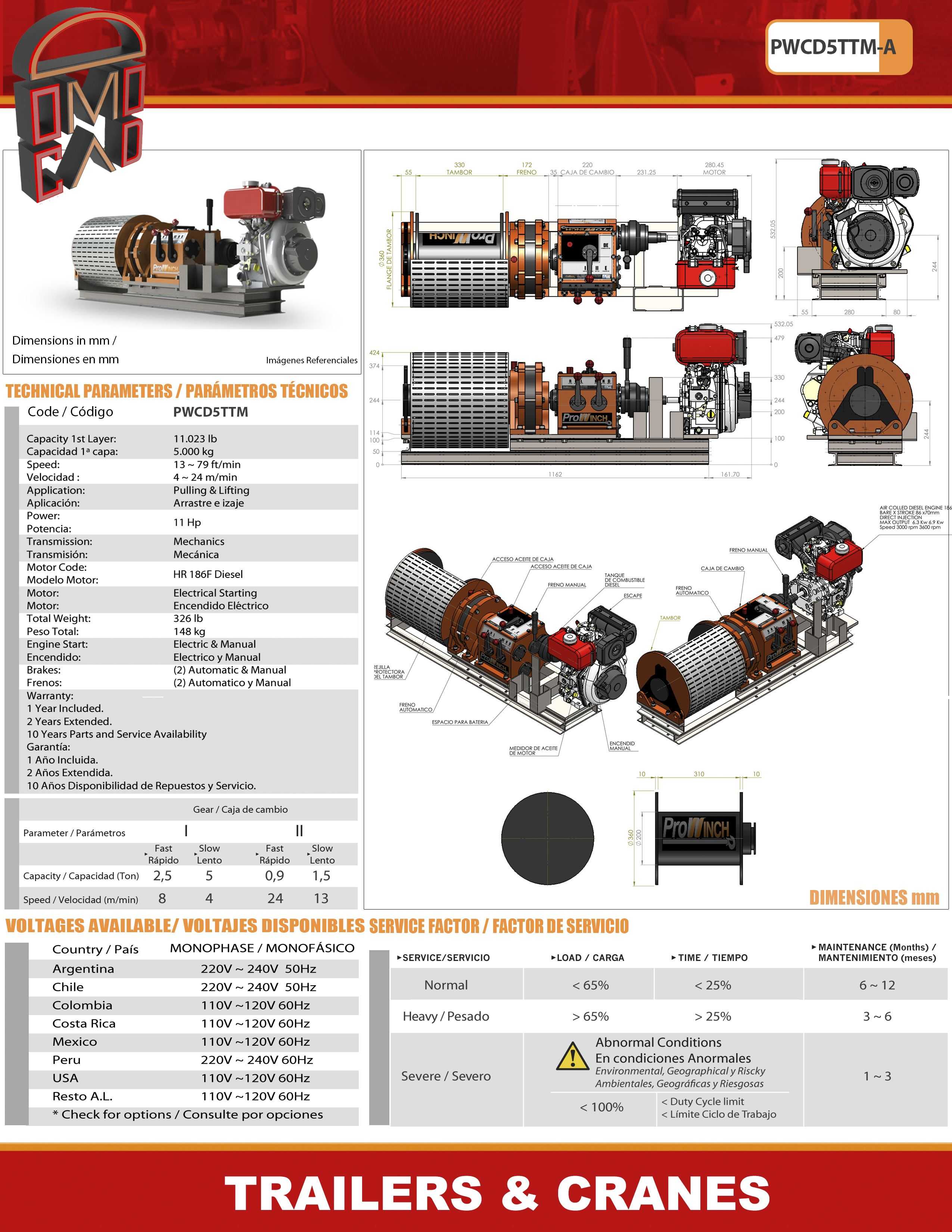

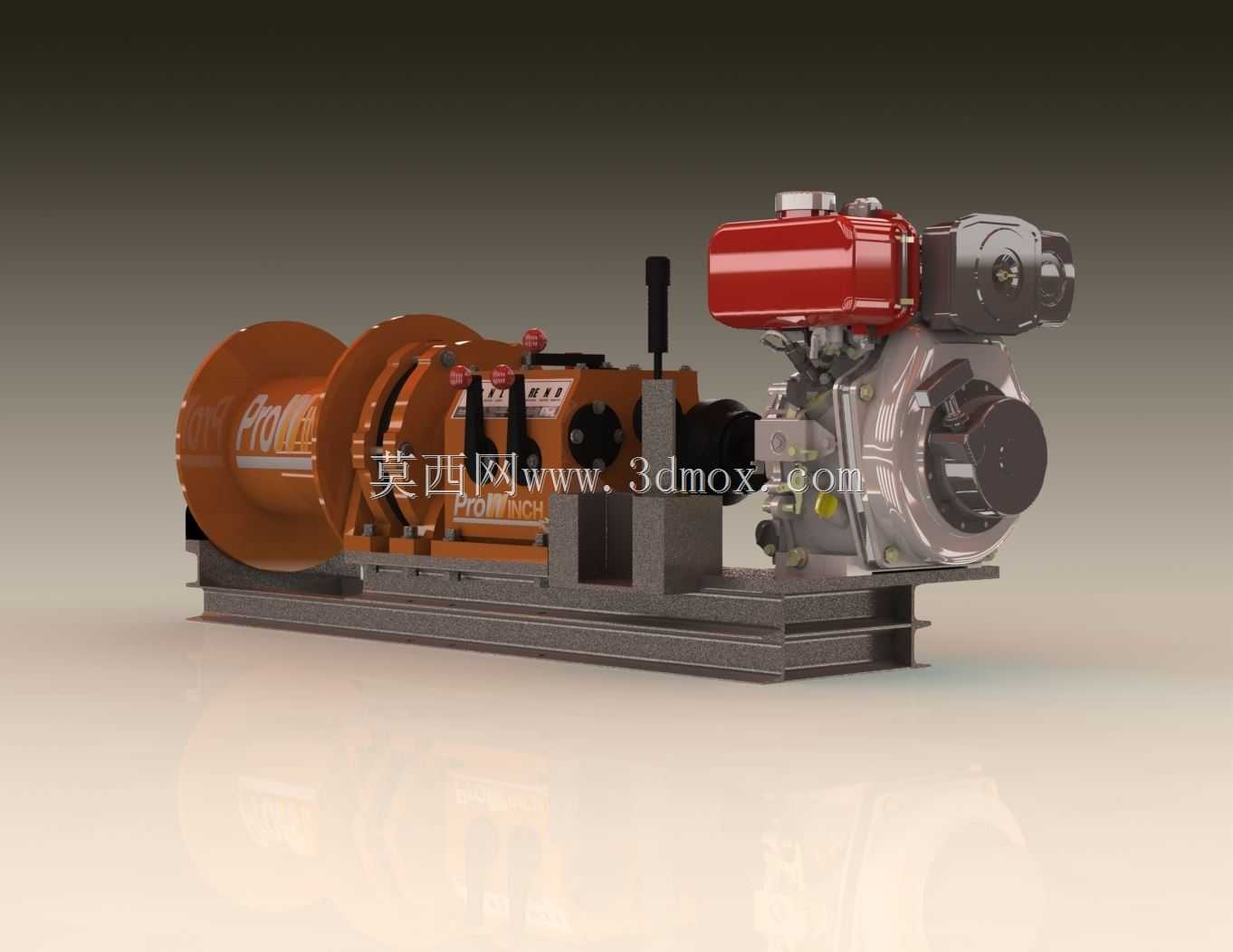

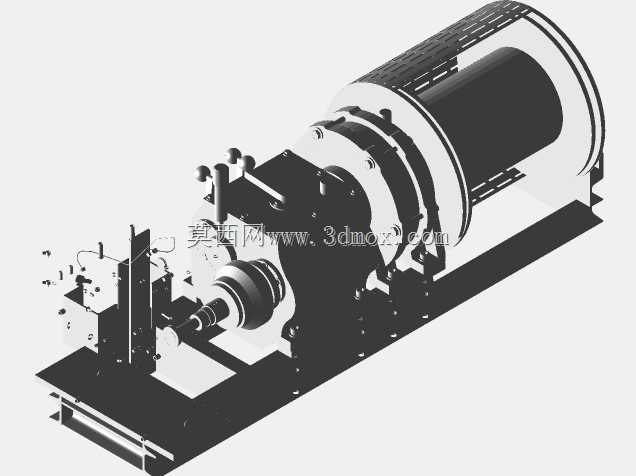

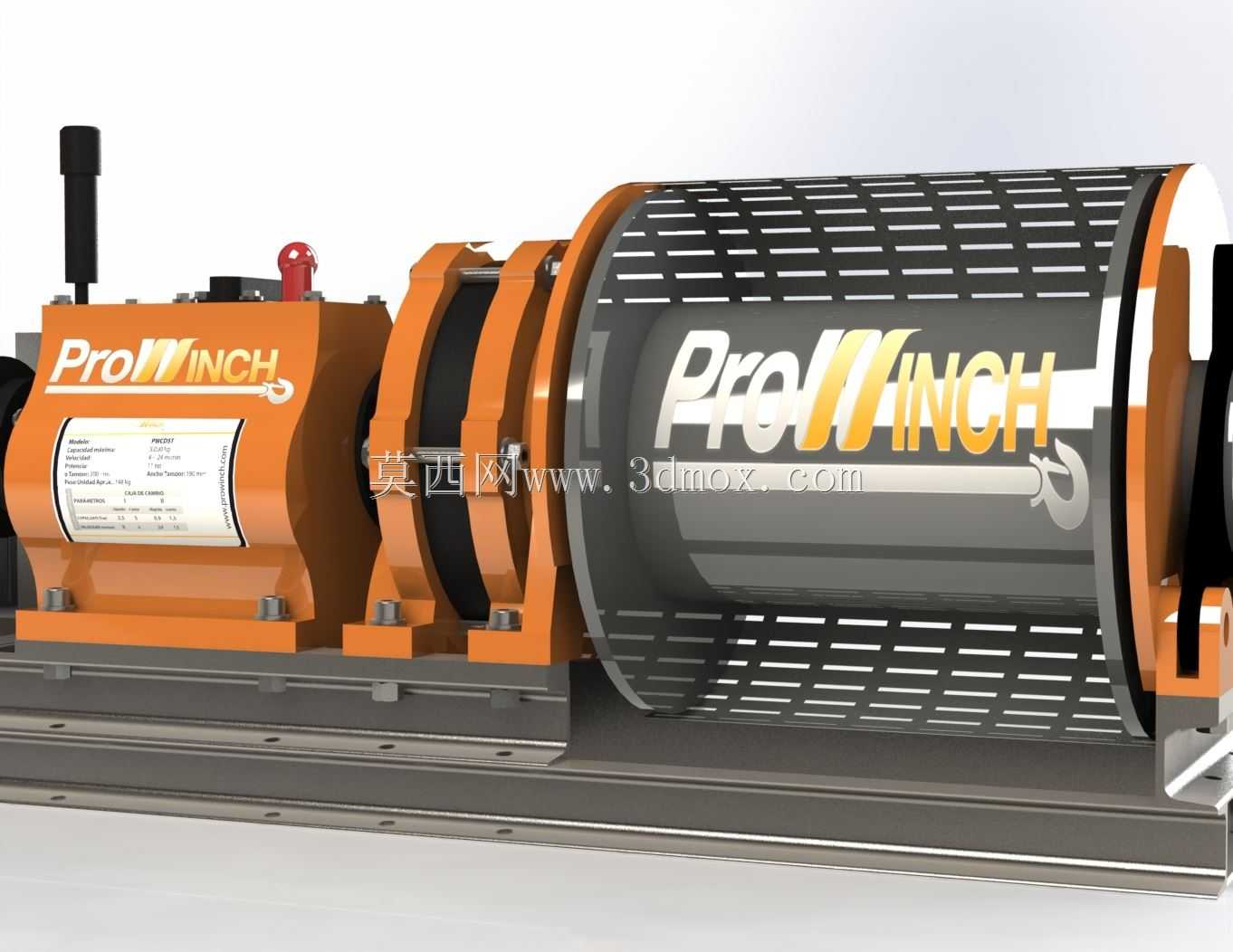

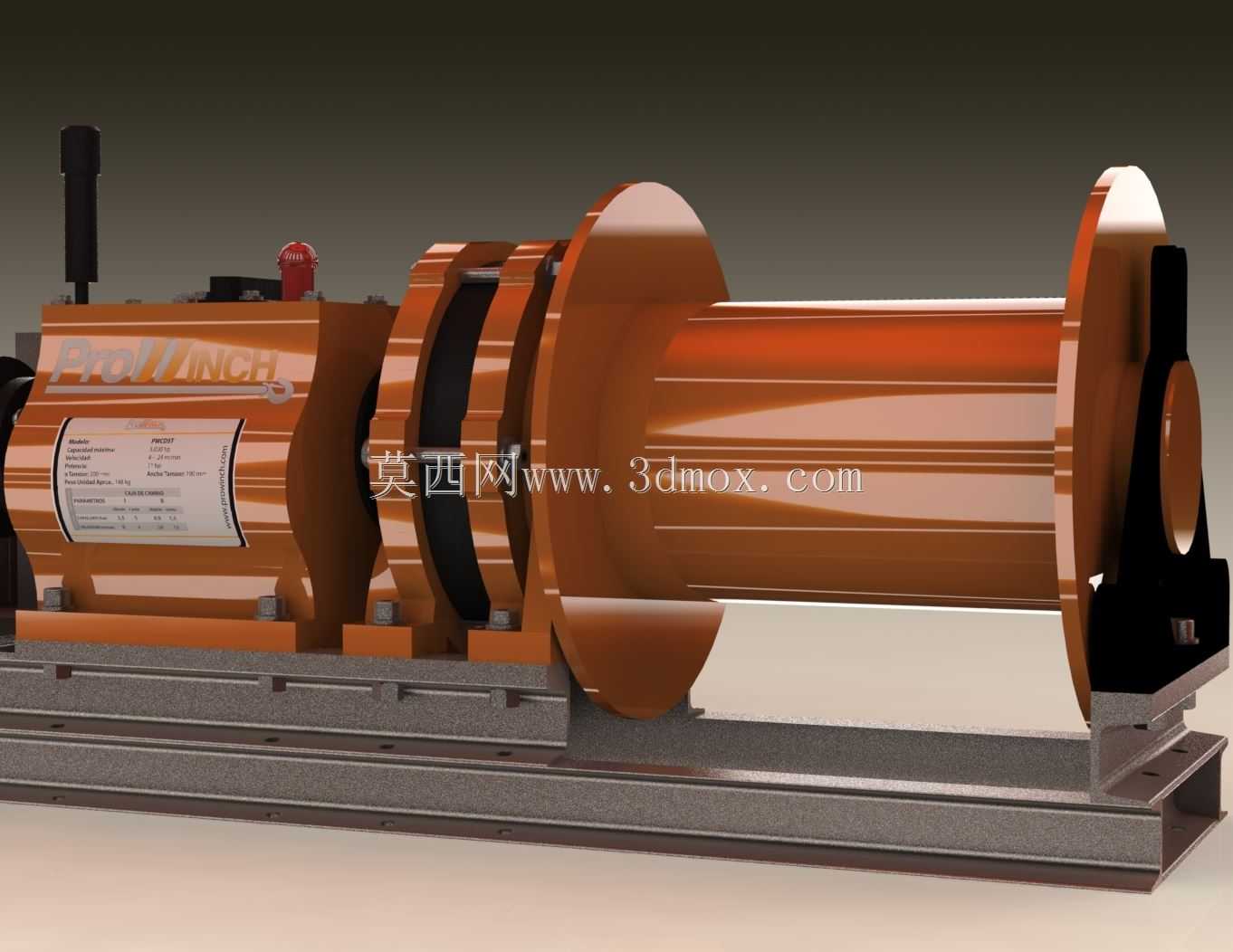

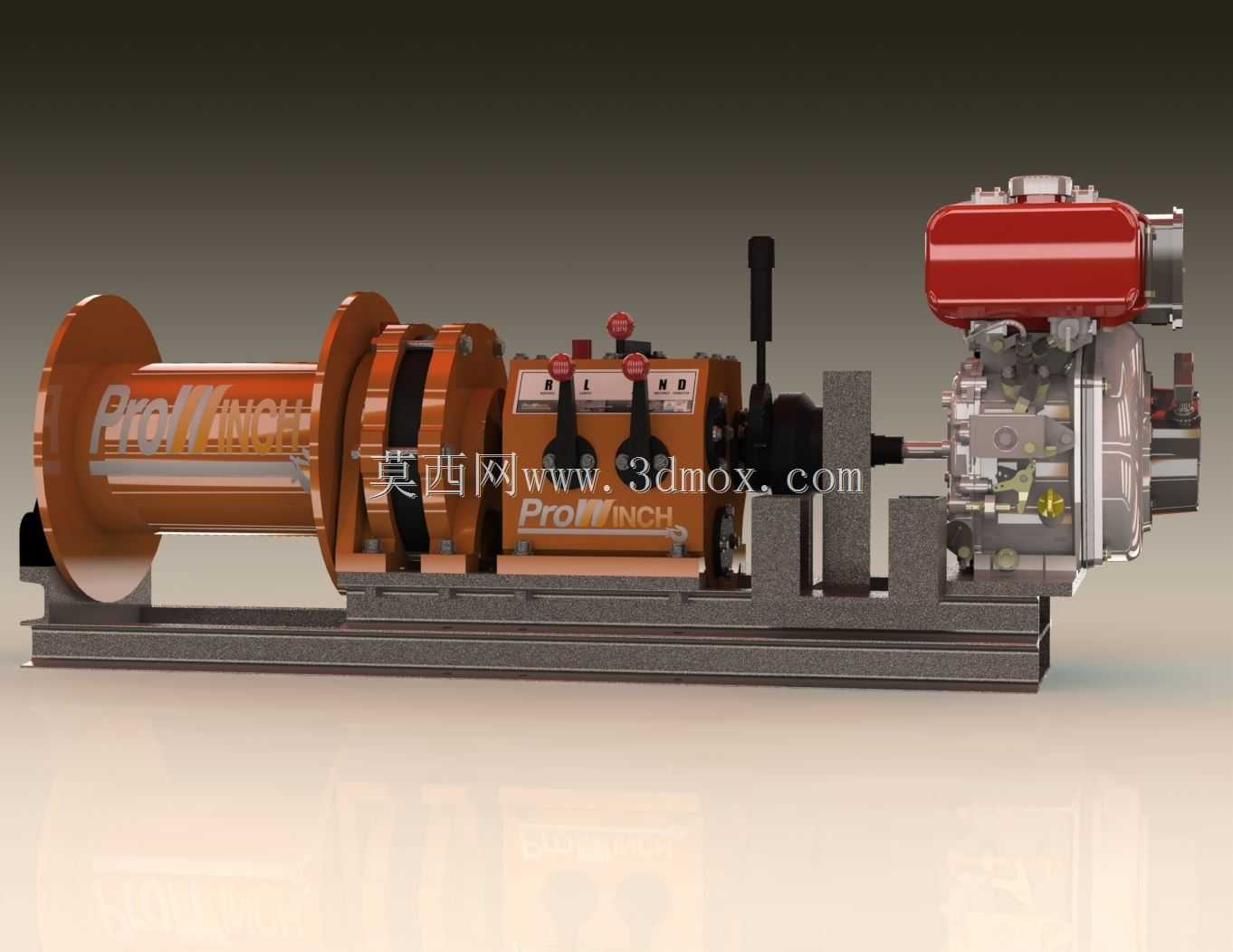

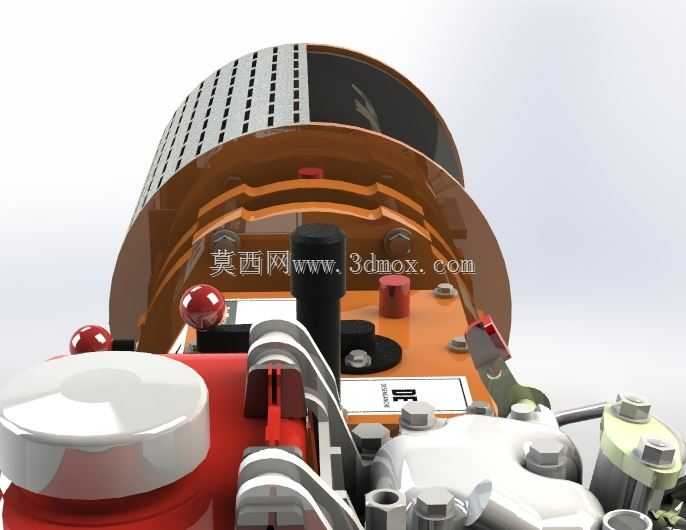

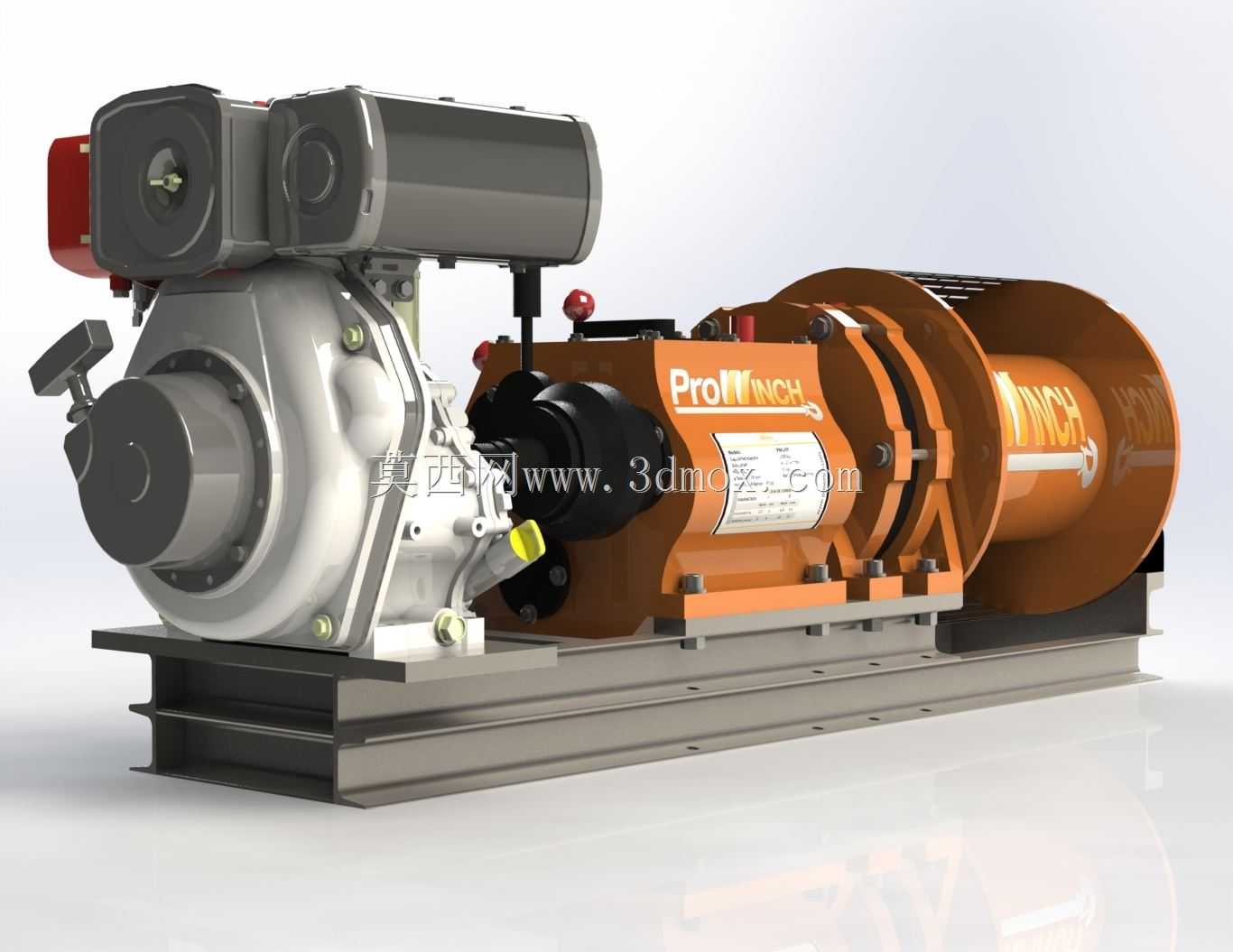

这款绞车采用柴油动力与电机集成的驱动架构，主要面向野外无稳定电力供应的作业场景，可广泛应用于林业集材、矿山小型物料牵引、工程现场设备移位、户外应急救援拖拽等作业环节，能够在复杂地形与恶劣工况下完成重物的牵引、起吊与就位作业，解决了纯电动绞车依赖外接电源、纯柴油绞车操控精度不足的痛点。设备整体采用同轴式布局设计，动力端集成柴油发动机与驱动电机单元，传动段采用多级减速结构匹配大扭矩输出需求，卷筒部分采用耐磨合金材质辊面，可适配不同直径的钢丝绳缠绕需求，端部设置有可靠的制动锁止机构，可在负载状态下实现即时锁止，避免溜钩、滑转等安全隐患。设计过程中优先考虑了野外作业的维护便利性，动力单元的滤清器、加油口、检修盖板均设置在设备外侧易操作位置，无需拆解主体结构即可完成日常保养与易损件更换；传动壳体采用加强筋结构设计，在减轻整体自重的同时提升了壳体抗冲击、抗形变能力，可承受作业过程中的突发载荷冲击。设备的外形尺寸充分考虑了运输与现场安装需求，整体采用长条形卧式结构，底部预留有标准安装孔位，可直接固定在平板拖车、设备机架或者临时搭建的作业平台上，安装边界适配多数野外作业的搭载平台尺寸，无需对搭载载体进行大规模改造即可完成装配。动力匹配上，柴油单元负责高负载、长续航的持续牵引作业，电机单元可在有临时供电的场景下替代柴油动力作业，降低燃油消耗与作业噪音，两种动力模式可通过端部的离合机构快速切换，切换过程无需复杂操作，适配现场多变的作业条件。卷筒的容绳量经过精准核算，可满足常规野外牵引作业的绳长需求，绳槽采用螺旋式设计，可引导钢丝绳整齐排列，避免乱绳、咬绳问题，延长钢丝绳使用寿命；设备的操控单元设置在侧方易观察位置，操作人员可清晰观察卷筒运转状态与负载情况，同步完成动力切换、转速调节与制动操作，整体操控逻辑简洁直观，降低现场操作人员的学习成本。
