节拍式间歇传动齿轮箱结构设计

该节拍传动装置主要应用于自动化生产线的间歇送料工位，常见于轻工包装、电子元件组装、小型零件冲压加工等需要实现定节拍步进输送的生产场景，能够配合生产线的工位动作节奏，将连续的输入转动转化为间歇式的输出运动，实现工件在不同加工工位间的精准停顿与步进输送，避免连续传动带来的工位动作错位问题，保障各工序加工动作与物料输送节奏的精准匹配。

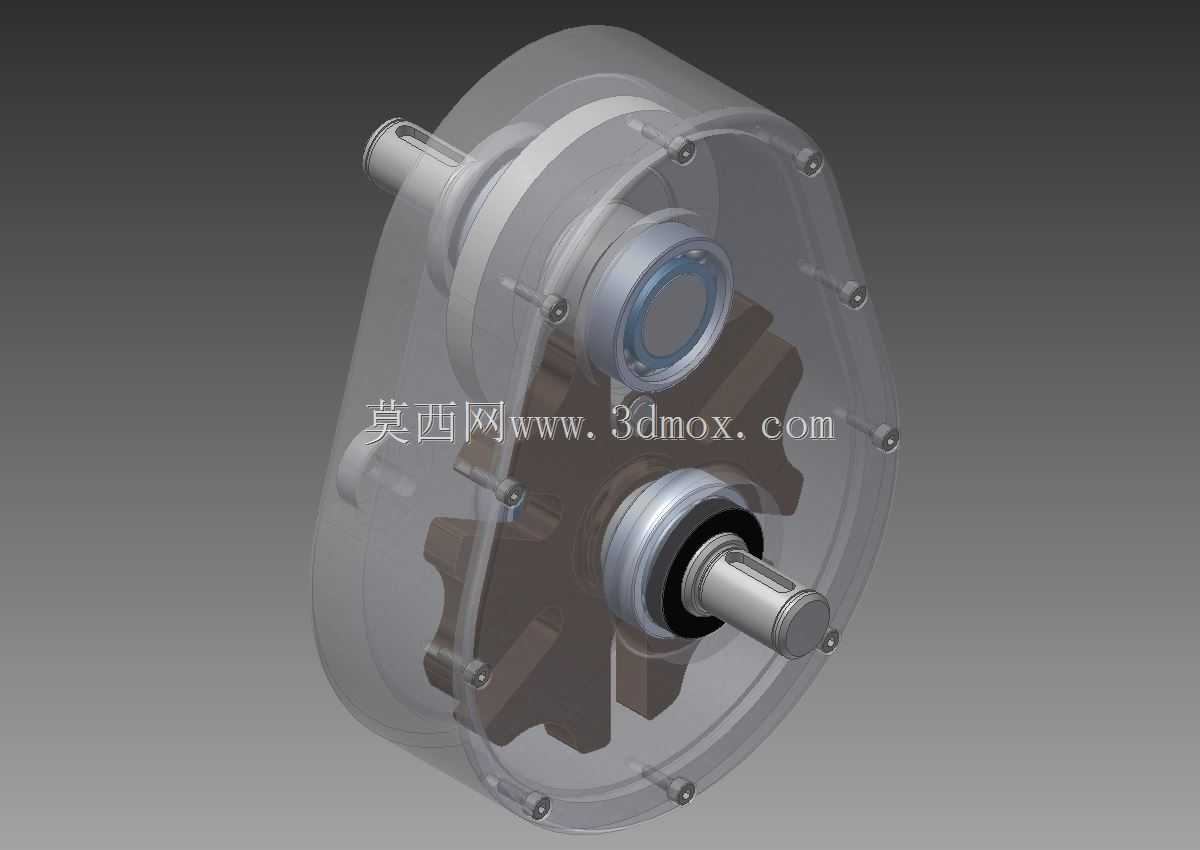

装置核心采用内置齿轮传动结构，通过特殊齿形的传动轮配合实现间歇运动输出，输入端可连接常规驱动电机，输出端可对接输送辊轮、分度转盘或者工件拨叉机构，能够根据生产线的节拍需求调整传动比，匹配不同的单次输送步距与停顿间隔。箱体采用剖分式透明密封结构设计，既可以直观观察内部齿轮的啮合运行状态，方便日常巡检时快速判断齿面磨损、润滑状态，也能通过密封结构阻挡生产环境中的粉尘、碎屑进入传动腔，同时防止内部润滑脂泄漏污染生产物料。

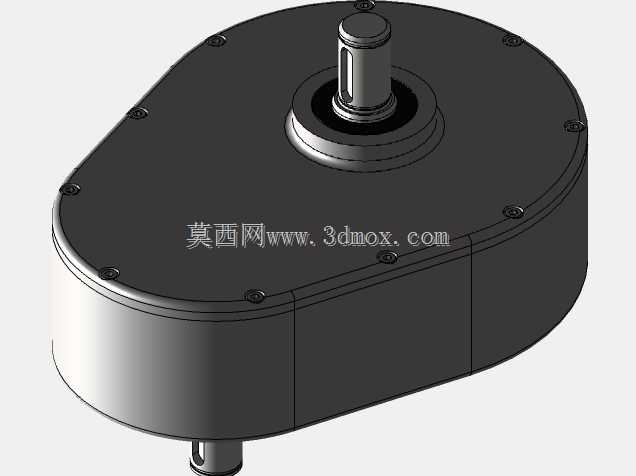

设计过程中优先考虑了传动的平稳性与定位精度，内部传动齿轮采用渐开线齿形优化，减少间歇启停瞬间的冲击载荷，轴承位采用同轴度公差约束，保障输入输出轴的转动精度，避免长期运行后出现轴系窜动导致的输送步距偏差。箱体的安装边界采用规整的近似圆形轮廓，周边布置均匀的安装螺栓孔，可直接通过螺栓固定在生产线的机架安装面上，输入轴与输出轴采用平行轴布置方式，轴端预留标准轴径与键槽结构，能够直接适配常规的联轴器、带轮等传动连接件，无需额外定制转接零件。

在安装适配性上，装置的整体结构紧凑，轴向与径向尺寸都控制在较小的范围内，可适配安装空间局促的小型自动化生产线，箱体的结合面采用密封胶条配合螺栓压紧密封，可适应多数车间的常规生产环境，内部预留润滑脂存储腔，可实现长期免维护运行，减少生产线的日常维护停机时间。传动结构的强度设计按照中等载荷工况校核，可满足常规小型工件输送的载荷需求，运行过程中噪音低，间歇停顿位置的重复定位精度高，能够保障多工位自动化生产的连续稳定运行。
