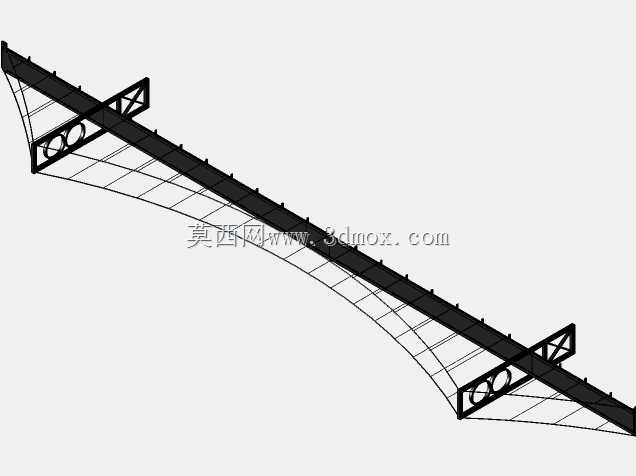

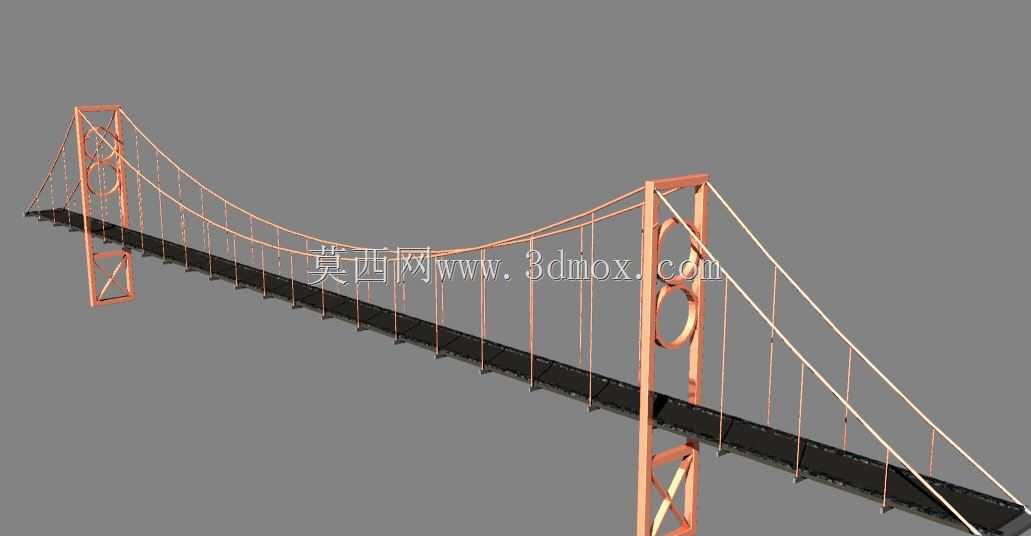

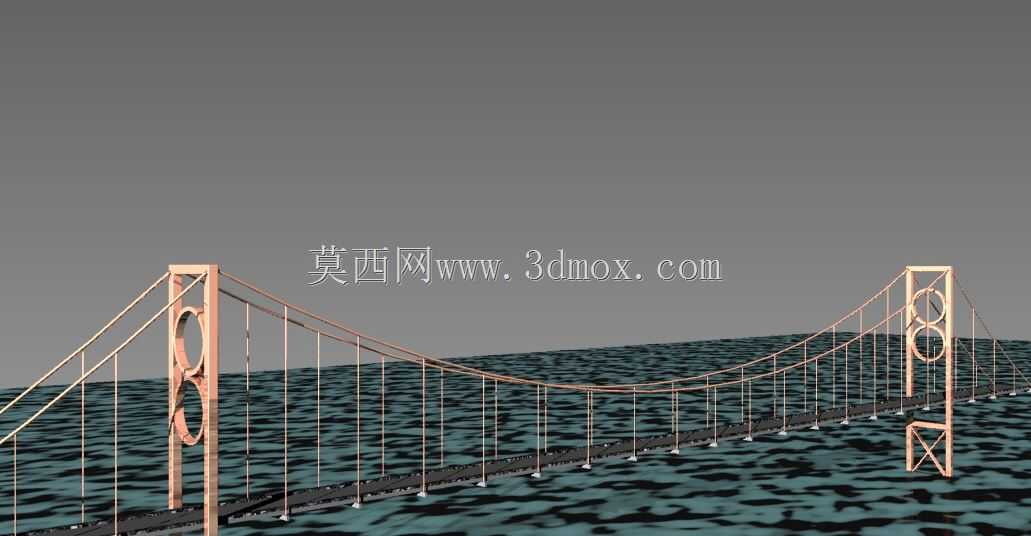

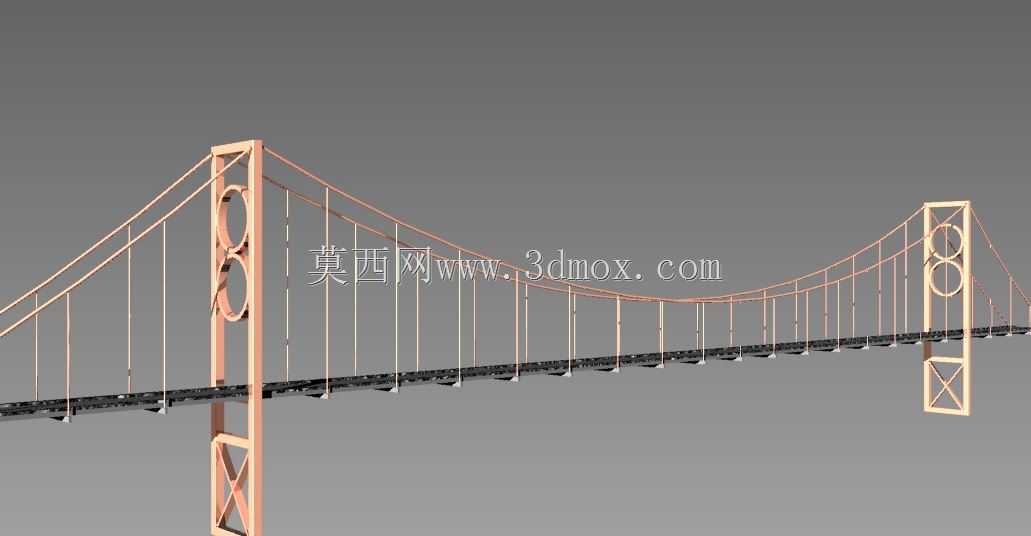

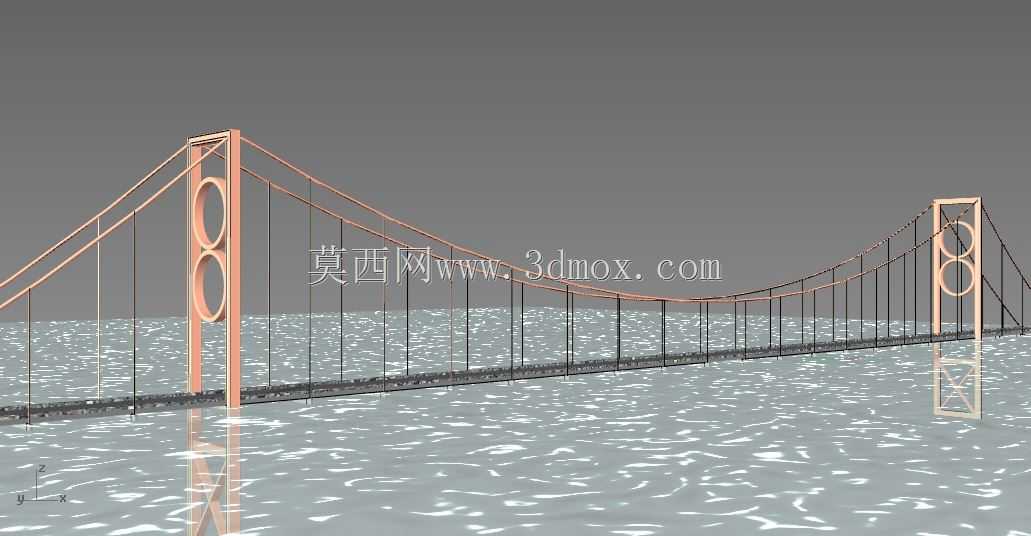

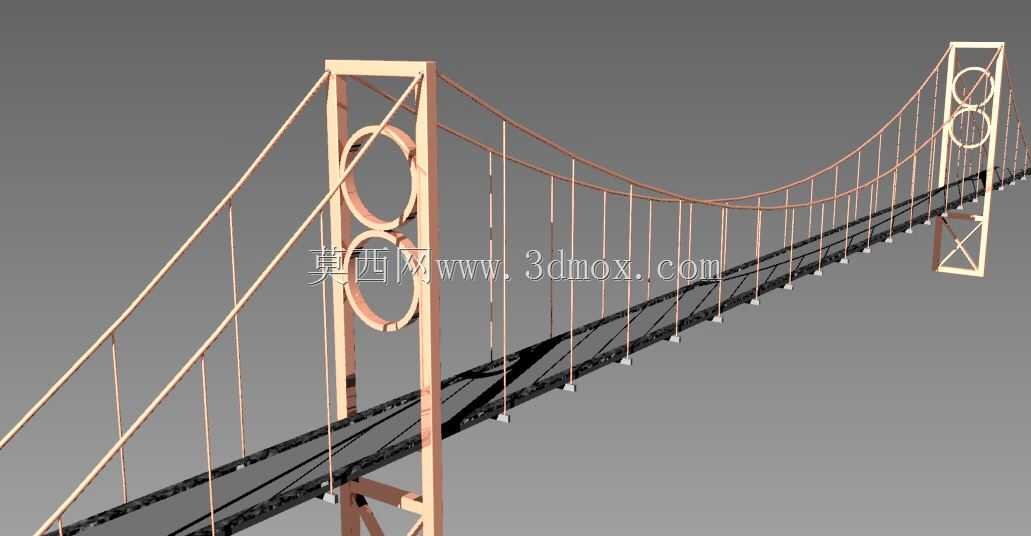

大跨度跨水悬索桥三维结构设计方案

本次呈现的跨水悬索桥结构，主要应用于宽阔水域、深切峡谷等大跨度交通通行场景，可作为公路交通网络的关键跨域节点，解决水域阻隔带来的两岸交通连通问题，相比传统梁式桥，能够在不设置水中过多桥墩的前提下实现大跨度跨越，最大程度降低对水域通航、水文生态的干扰，适配内河航道、库区水面等对桥下净空、通航空间有明确要求的建设场景。从实际用途来看，该悬索桥可承担中小型机动车、人行的跨域通行需求，通过悬索承重体系将桥面荷载传递至两岸锚碇与桥塔结构，在保证结构强度的同时，大幅降低大跨度桥梁的自重荷载，提升结构在强风、水流冲击等复杂工况下的稳定性。在产品功能特性上，该结构采用双门式桥塔设计，桥塔设置环形装饰与结构加强构造，既承担主缆的竖向承重传导作用，也通过对称式结构提升整体抗侧倾能力；主缆采用抛物线垂度设计，匹配250米的总跨度参数，搭配垂直布置的吊索将桥面荷载均匀传递至主缆，桥面设置连续通行面与边缘防护构造，保障通行过程的安全性，桥塔底部设置与岸基衔接的固定构造，可匹配不同地质条件的岸基安装需求，无需在水域中心设置承重墩台，大幅减少水下施工的工程量与作业风险。在设计思路层面，该结构优先遵循大跨度桥梁的承重逻辑，以悬索作为主要承重构件，桥塔作为竖向支撑核心，两岸锚碇承担主缆的水平拉力，整体受力路径清晰明确；外形设计上采用简洁的工业风构造，桥塔的环形元素既做结构加强也兼顾视觉协调性，吊索等距排布保证桥面受力均匀，主缆的垂度参数经过力学匹配，在45米总高度的边界下，既保证桥下足够的通航净空，也控制主缆的拉力负荷在合理区间。从安装边界来看，该结构总跨度250米，总高度45米，两岸需要预留足够的锚碇安装作业空间，桥塔基础需设置在地质稳定的岸侧区域，桥面安装可采用分段吊装的方式，从两岸向跨中逐步拼接，施工过程中可先完成主缆架设再进行吊索与桥面段的安装，适配大跨度跨水桥梁的常规施工流程，整体结构的尺寸边界清晰，可直接用于桥梁方案展示、结构受力教学、施工流程模拟等场景。
