大跨度钢结构弧形桁架跨河电桥结构

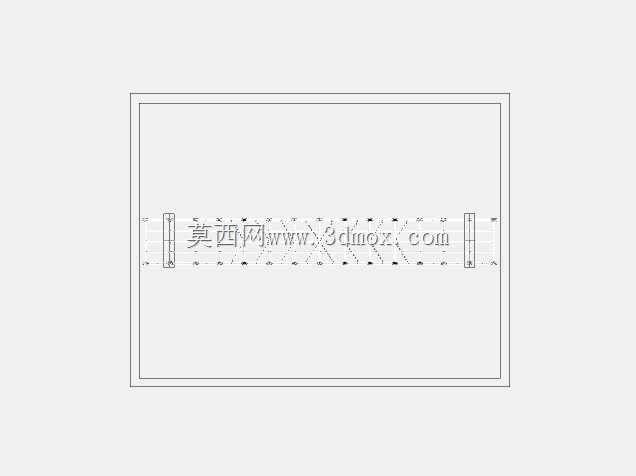

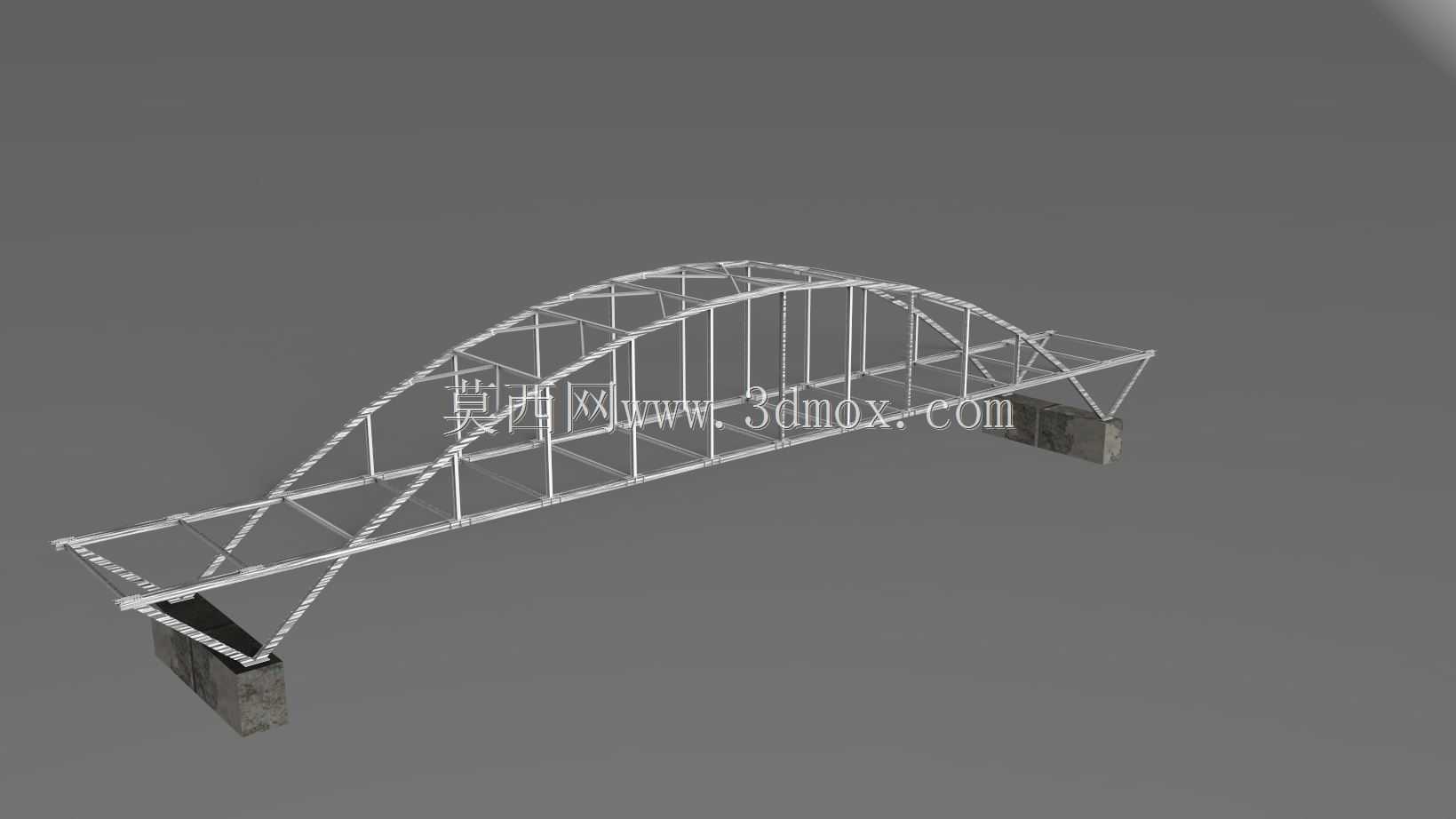

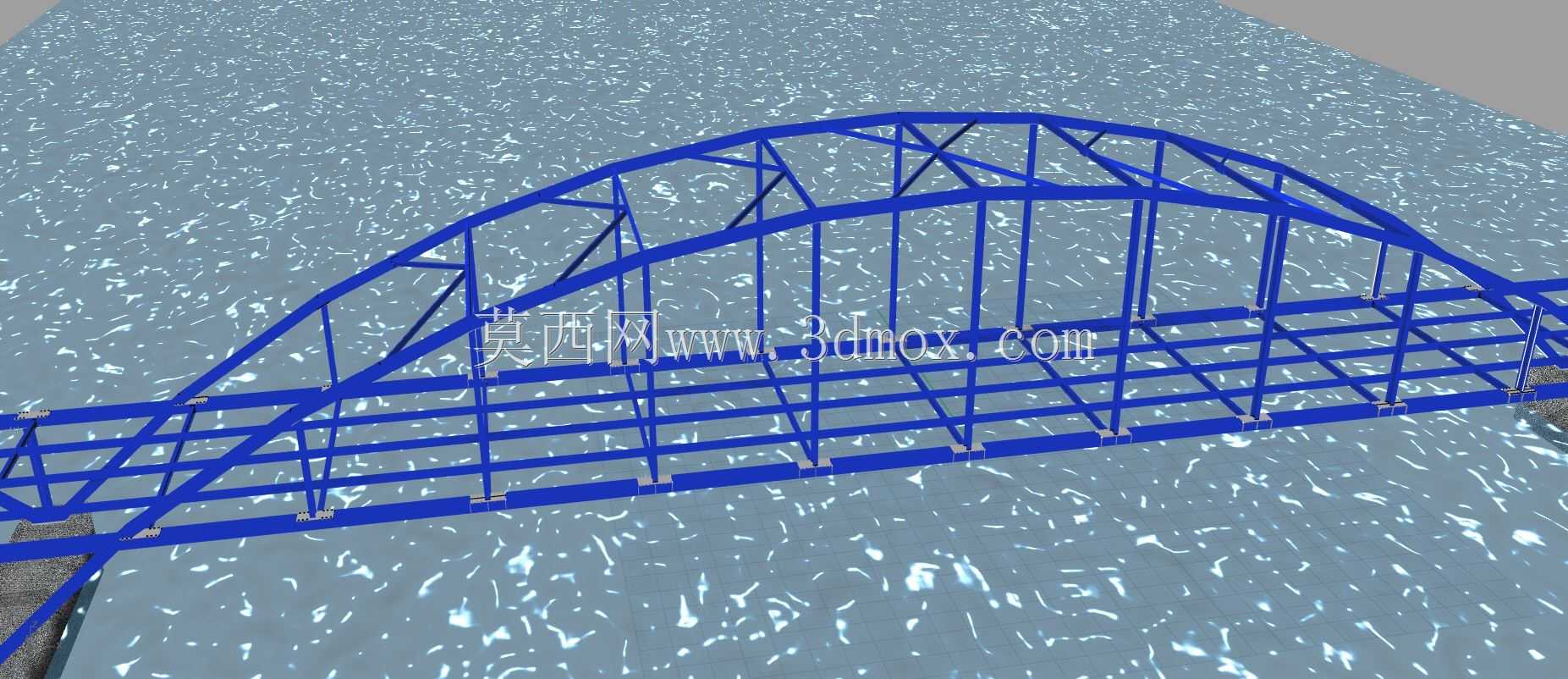

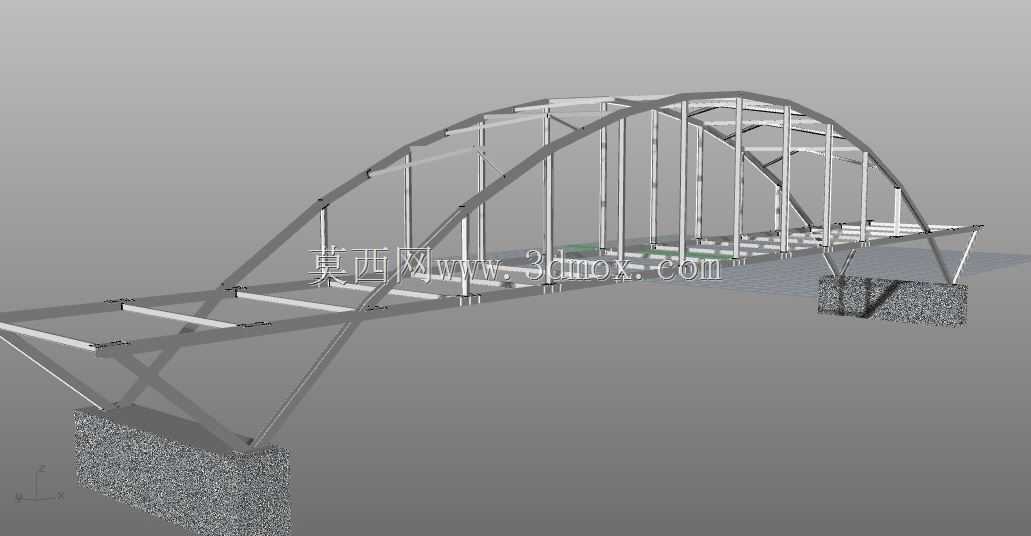

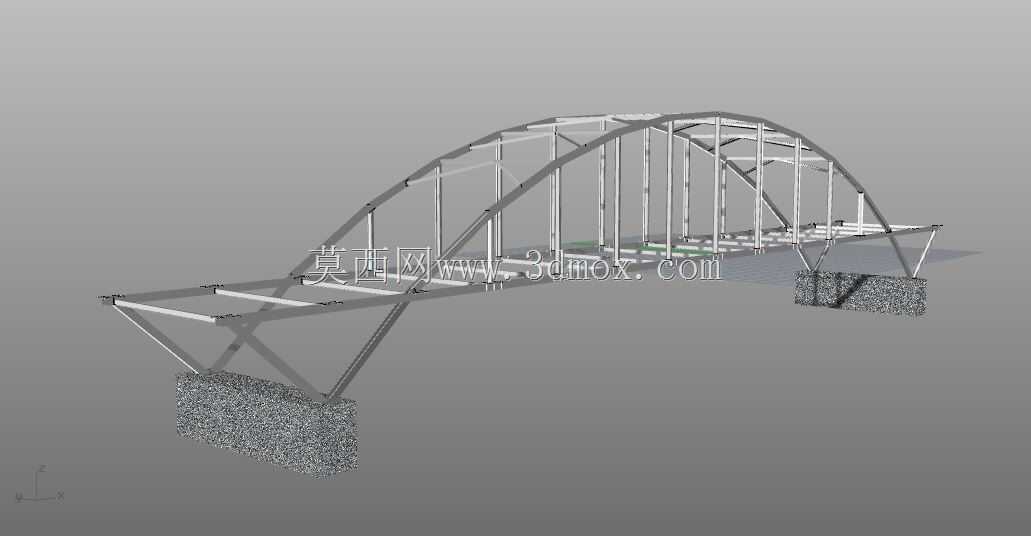

这款弧形电桥结构主要应用于中小宽度河道、景观水系的人行通行与轻型管线跨接场景，可作为城市滨水景观带的步行连通载体，也可适配厂区内部水系两侧的物料转运、管线铺设通道，在满足通行功能的同时，弧形拱式结构自带的线条感也能契合滨水区域的景观设计需求，避免传统平直桁架桥的生硬观感。从实际用途来看，该结构以承载人行荷载、轻型运维检修荷载为主，拱架上方可预留弱电、照明管线的敷设空间，桥身两侧可加装防护栏杆与照明设施，适配日常步行通行、小型运维机具通行的使用需求，整体结构自重较轻，对河道两侧的地基承载力要求相对友好，适合在软土地基的滨水区域布设。在功能特性上，该结构采用下承式桁架拱设计，弧形主拱作为主要受力构件，将桥面荷载通过竖向腹杆传递至拱肋，再由拱肋将荷载分解为水平推力与竖向压力传递至两岸桥台，相比同跨度的平直梁式桥，拱式结构的受力路径更合理，能大幅降低主梁的截面尺寸，减少钢材用量。桥身的横向连接系采用交叉腹杆设计，可有效抵抗横向风荷载与通行过程中的偏载作用力，避免结构出现侧向失稳，桥面系采用多道纵向H梁排布，可直接铺设桥面板，安装工序简单，后期维护时可单独更换受损的桥面板或局部杆件，运维成本较低。设计思路上，该结构以受力合理性为核心，主拱采用抛物线弧形轮廓，契合均布荷载下的合理拱轴线形态，能让拱肋杆件主要承受轴向压力，充分发挥钢材的抗压性能，减少杆件的弯曲应力。腹杆排布采用等间距竖向杆件搭配斜向支撑的形式，既保证了结构的整体刚度，也简化了杆件的加工规格，减少非标构件的数量，降低生产加工的难度。拱脚位置做了加强处理，可更好地传递水平推力，适配桥台的预埋件连接需求，桥身两端预留了与两岸路基衔接的搭接段，可根据现场实际地形调整搭接长度，适配不同的岸坡高差。外形尺寸与安装边界方面，该桥总跨度为70米，主拱肋采用H400x400x14x21规格的H型钢制作，桥面系的纵向承重梁采用双拼UNP400x110x14槽钢构件，桥身整体宽度可根据通行需求调整，常规布设下净通行宽度可满足双向人行与小型检修车通行要求。安装时需在两岸预先浇筑混凝土桥台，预埋拱脚连接的钢板预埋件，现场可采用分段吊装的方式，先拼装两侧拱肋段再合龙主拱，之后安装腹杆与桥面系构件，安装过程中无需在河道内部设置临时支撑，可减少对河道通航、行洪的影响，安装作业边界仅需覆盖两岸桥台区域与少量河面吊装作业空间，对周边环境的干扰较小。
