台式机CPU侧吹式散热风扇结构设计

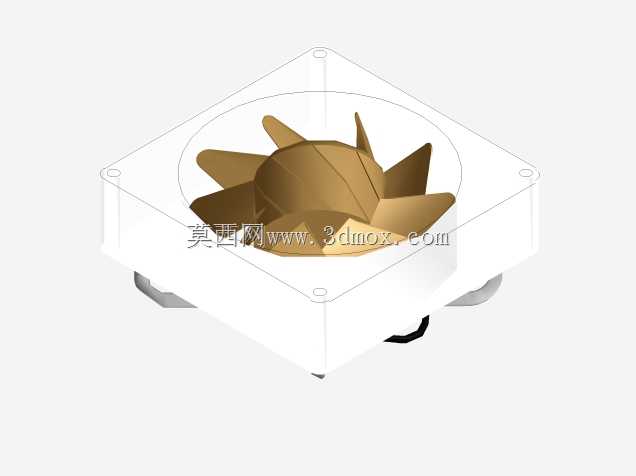

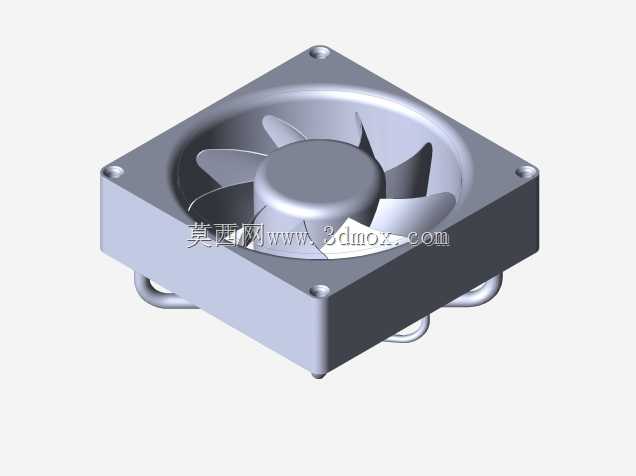

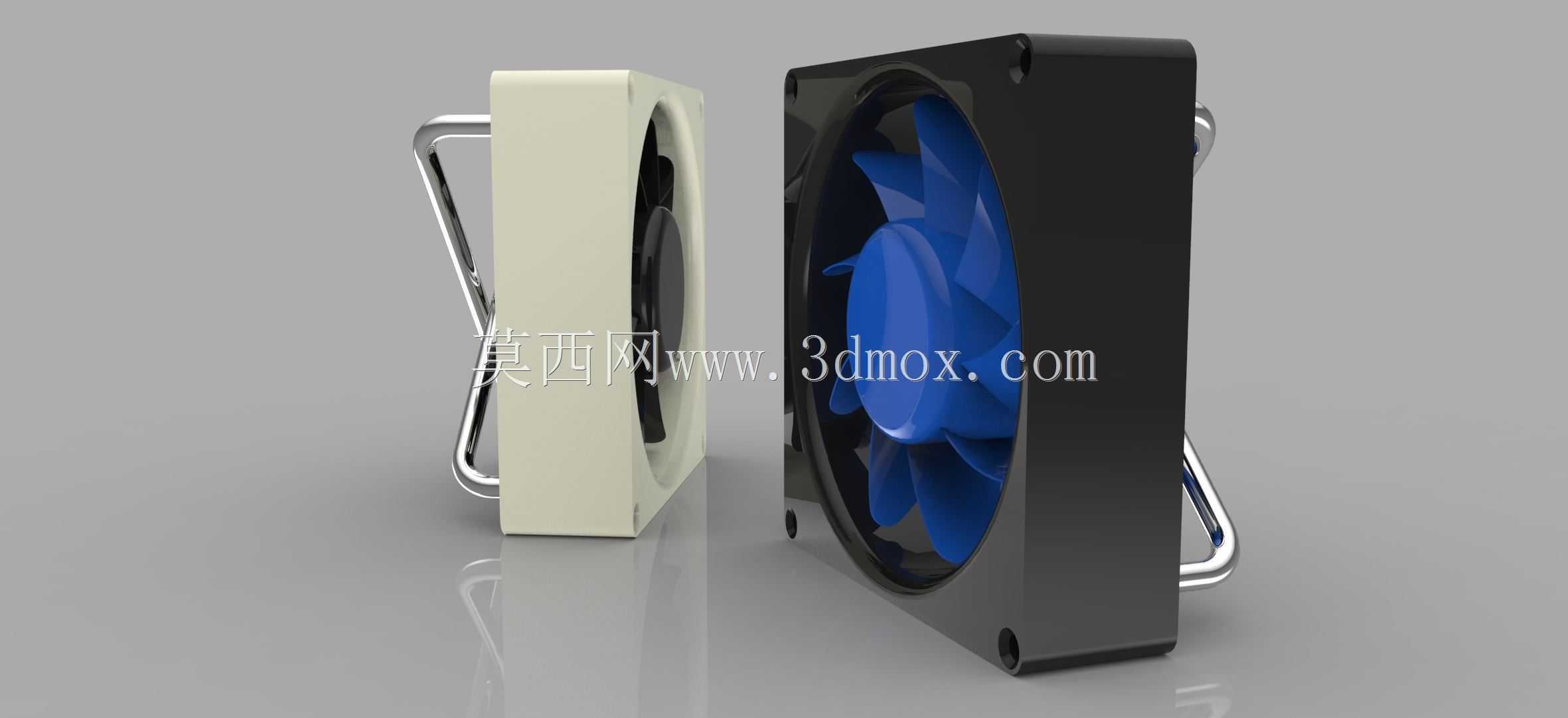

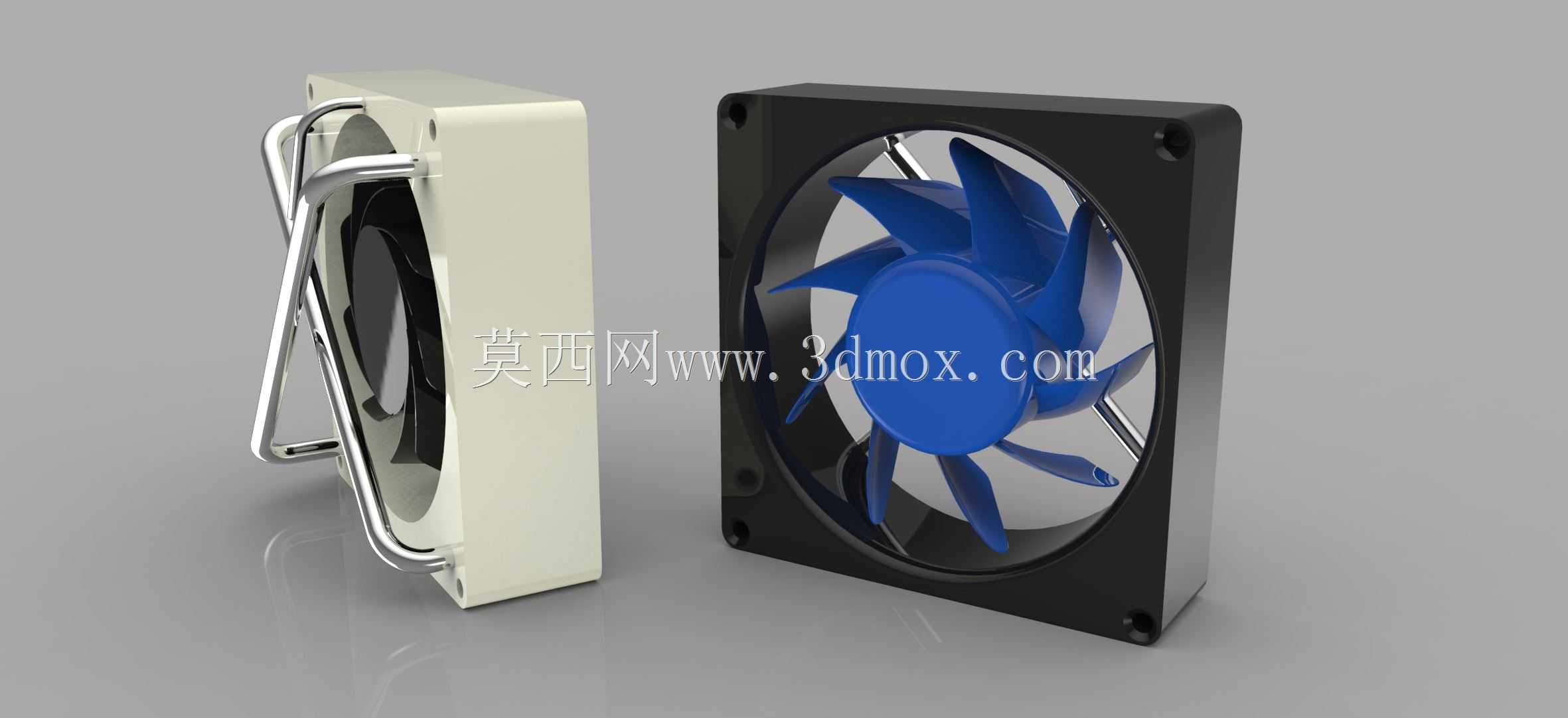

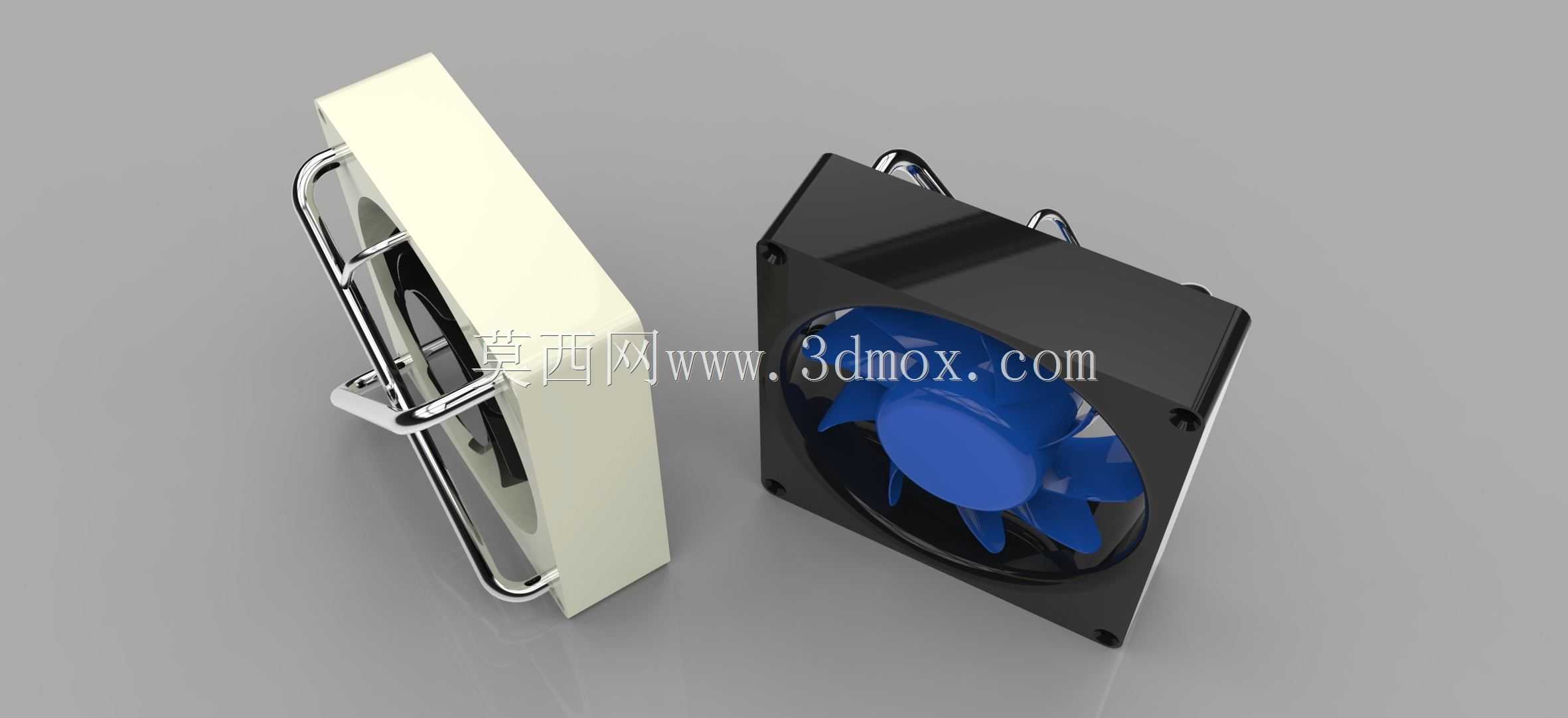

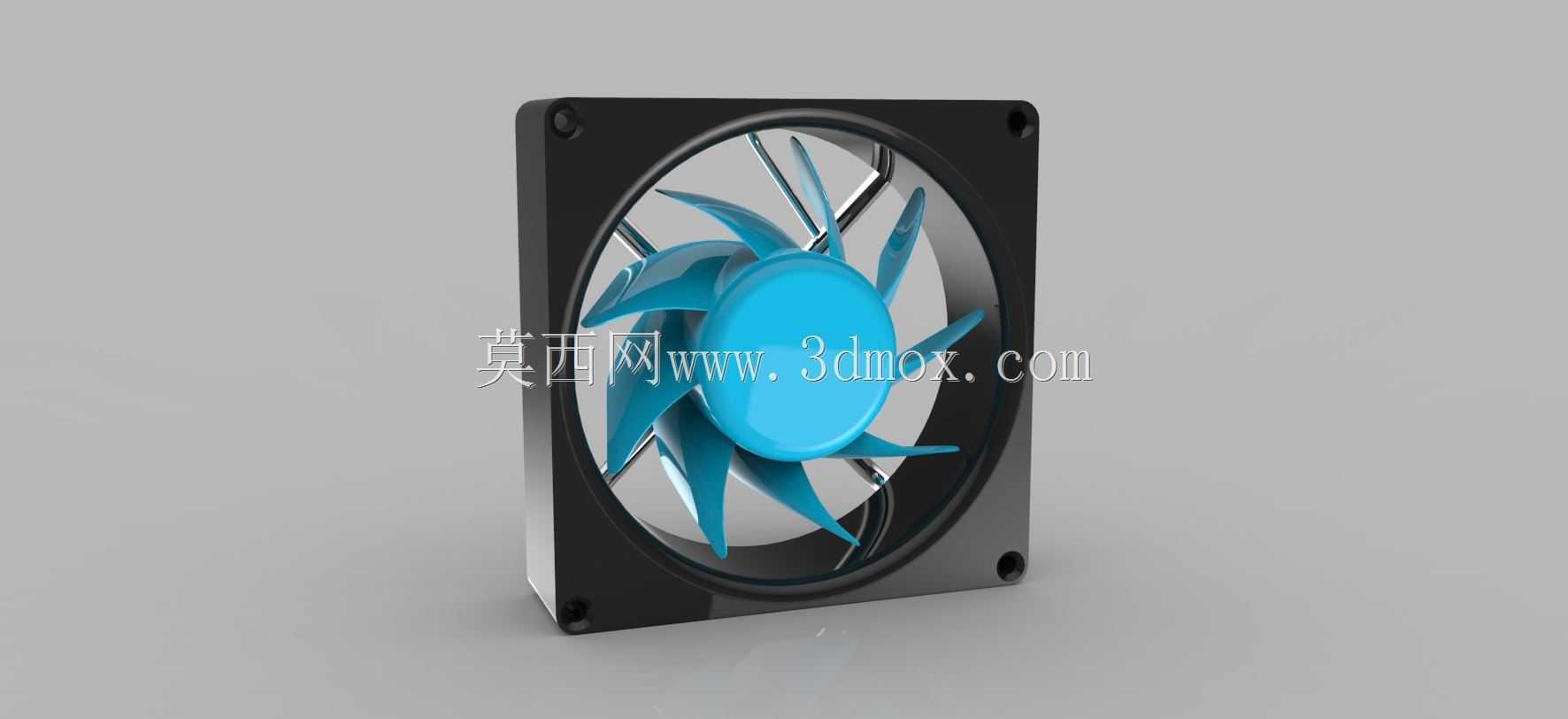

这款CPU散热风扇主要面向台式计算机主机的处理器散热场景，是桌面级电脑硬件系统中保障处理器稳定运行的核心风冷组件，日常应用覆盖家用办公主机、游戏电竞主机、入门级工作站等多类台式计算设备，承担着将处理器工作产生的废热快速传导扩散至机箱内部空气流道、避免处理器因积热出现降频、宕机甚至硬件损坏的核心作用。产品采用侧吹式风道结构设计，整体由散热鳍片组、轴流扇叶、金属固定卡扣、外框四个核心部分构成，扇叶采用七叶大倾角曲面设计，在相同转速下能够推动更大体积的空气流经鳍片间隙，同时优化了叶尖与外框的间隙距离，有效降低扇叶转动过程中的紊流异音，兼顾散热效率与运行静音表现。设计过程中充分考虑了不同平台的安装适配性，配套的弹性金属卡扣采用弯折成型工艺，依靠金属自身的弹性形变提供稳定的扣合压力，既能够保证散热底座与处理器顶盖紧密贴合、减少接触热阻，又不会因压力过大导致处理器PCB或顶盖出现形变损伤，卡扣的弯折弧度经过反复调校，用户徒手即可完成安装拆卸，无需额外辅助工具。外框采用耐高温的工程塑料注塑成型，边角做了圆弧过渡处理，避免安装过程中划伤机箱内部线材或操作人员手部，外框四周预留的标准安装孔位兼容主流的台式机机箱风扇位，除了作为CPU散热器的组成部分，也可单独作为机箱风道风扇使用。产品的整体厚度控制在常规25mm标准风扇尺寸范畴，长宽尺寸匹配主流12cm风扇安装孔距，能够适配绝大多数塔式CPU散热器的安装空间，不会出现与机箱内存马甲、主板散热装甲干涉的问题，安装边界充分考虑了当前主流MATX、ATX版型主板的硬件布局，卡扣的开合行程预留了足够的操作空间，即使在主板已经装入机箱的状态下，也可以顺利完成散热器的拆装操作。扇叶中心的轴座采用耐磨低阻的轴承结构，能够保障长期高负载运行下的转动稳定性，减少长期使用后的轴芯磨损晃动问题，外框的导风圈设计能够对扇叶吹出的气流进行聚拢约束，减少气流发散损耗，让更多气流垂直穿过散热鳍片间隙，提升热交换效率。
