10吨手动液压压力机结构设计

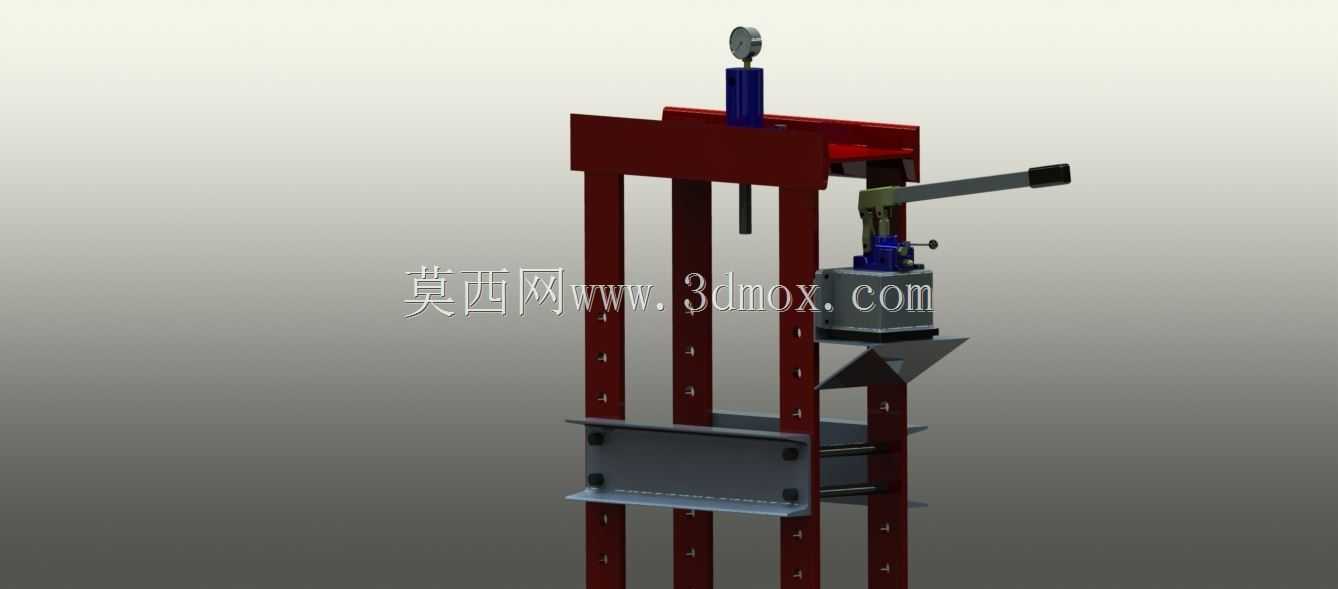

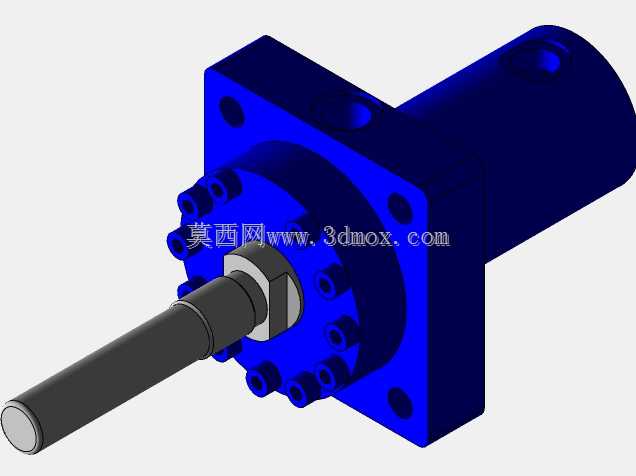

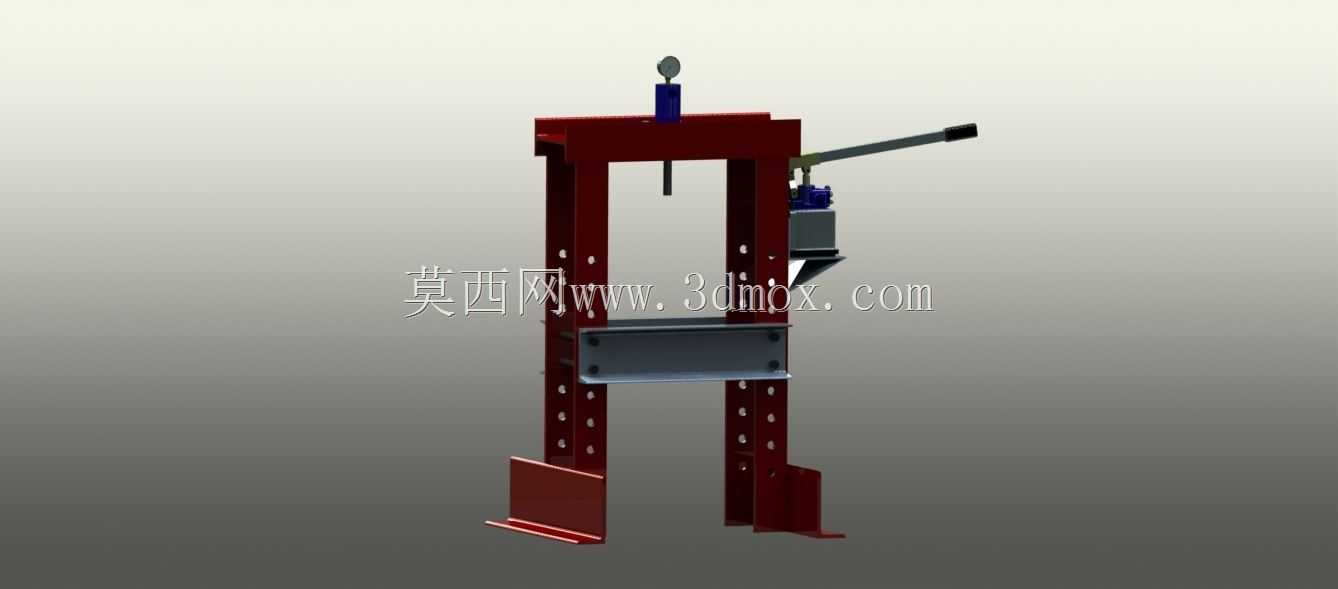

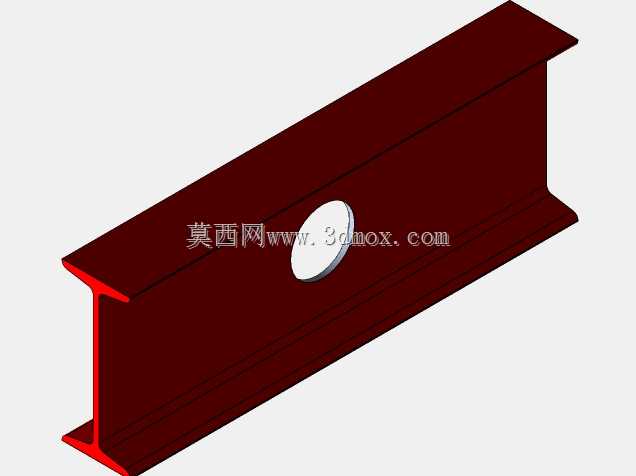

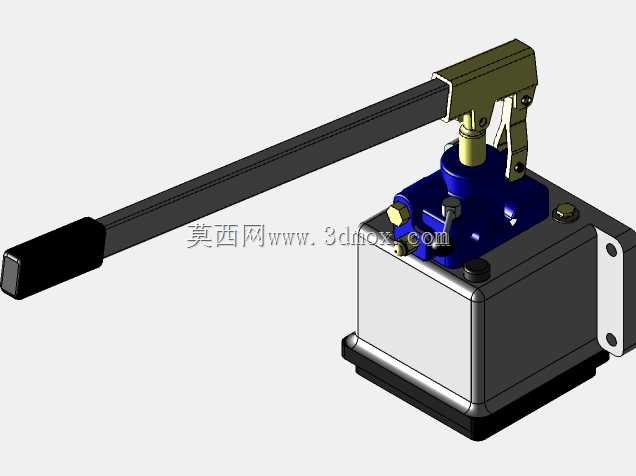

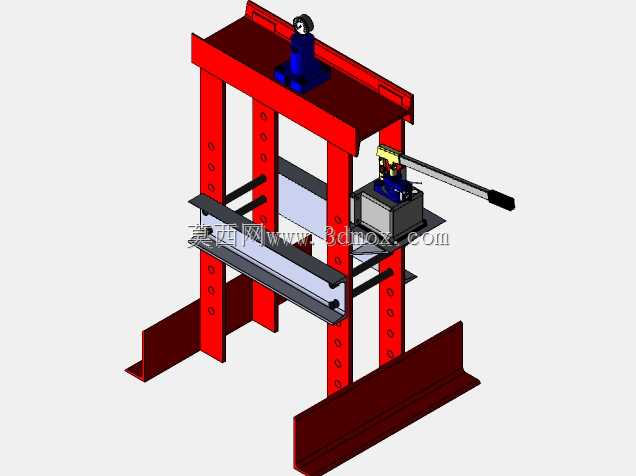

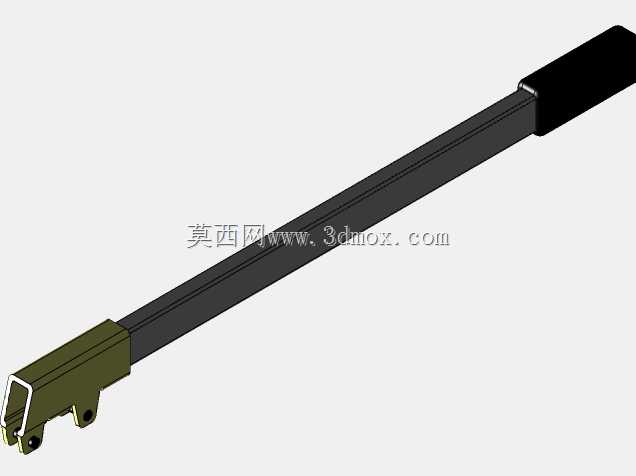

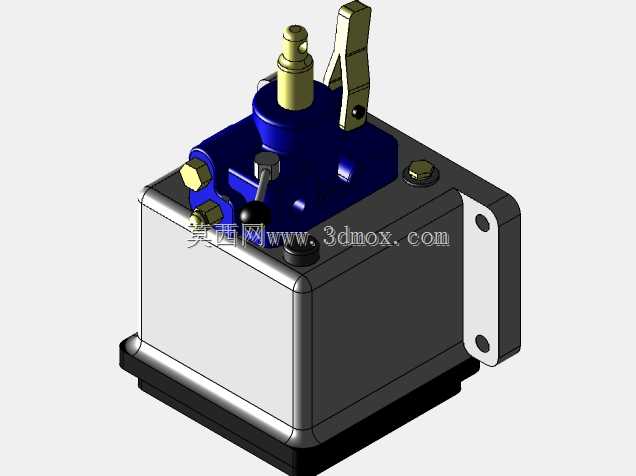

这款10吨手动液压机主要面向小型机加工车间、汽修门店、五金维修作坊、职业院校实训场地等场景使用，可完成小型零部件的压装作业，比如轴承与轴套的过盈装配、小型五金件的校直校正、薄金属板材的简易冲压成型、废旧零部件的拆解压出，也可用于小型工件的压印、铆接工序，无需外接电源即可作业，尤其适合野外临时维修、无供电配套的零散作业场景使用。设备整体采用立式框架结构，主体承载框架由加厚型钢焊接加工而成，四根立式立柱配合上下两层横梁形成稳定的承载闭环，可承受10吨额定压力下的结构载荷，不会出现框架形变、开焊等失效问题，框架立柱上预留有多档位调节孔位，可根据待加工工件的实际高度调整下部工作台的安装位置，适配不同高度尺寸的工件加工需求，工作台采用加厚钢板加工，表面平整，可保证工件放置的水平度，避免压装过程中出现偏载问题。设备的动力单元采用集成式手动液压泵站，搭配长操作力臂设计，操作时只需反复压动手柄即可驱动液压柱塞伸出，下压过程平稳无冲击，顶部配置的压力表可实时显示当前液压系统压力，方便操作人员精准控制压装力度，避免压力过大损坏工件，液压泵站集成了卸压阀，完成作业后扳动卸压手柄即可驱动柱塞自动回程，操作简单易上手，无需专业液压知识即可熟练使用。设计过程中充分考虑了手动操作的人机工程需求，操作手柄的布置高度适配成年操作人员站立作业的舒适区间，无需过度弯腰或抬臂即可完成压动操作，设备整体占地面积不足0.5平方米，底部无需额外打地脚螺栓固定，放置在平整的水泥地面即可稳定作业，移动转运也较为方便，可根据作业需求灵活调整摆放位置。液压管路全部采用集成式内置布局，没有外露的高压油管，避免作业过程中磕碰损坏管路造成液压油泄漏，设备的所有承载连接部位都做了加强处理，焊缝采用满焊工艺并做了应力消除处理，长期满负荷使用也不会出现结构开裂问题，压头部位采用标准安装接口，可根据不同的作业需求更换平压头、V型压头、专用铆接头等配件，拓展设备的适用范围。
