工业立式台钻精密结构三维设计

这款立式台钻的三维结构设计，完全围绕中小批量机械加工场景的实际作业需求搭建，广泛适配五金加工车间、机修工位、小型零部件生产班组、职业院校实训场地的日常钻削作业，可完成金属型材、塑料工件、木质构件等多种材质的通孔、盲孔、扩孔、铰孔前期定位加工，是离散制造场景中覆盖度极高的通用孔加工设备。

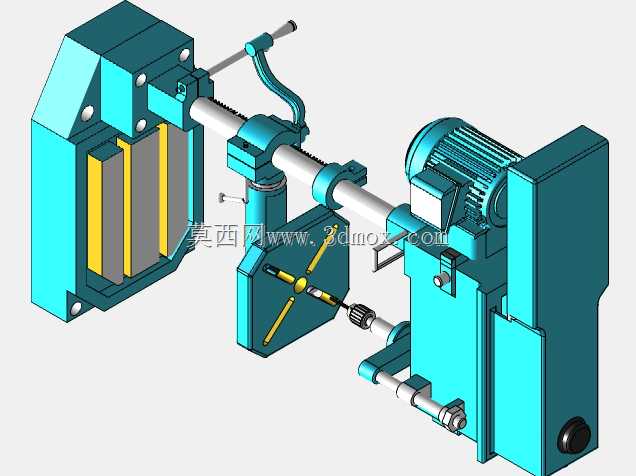

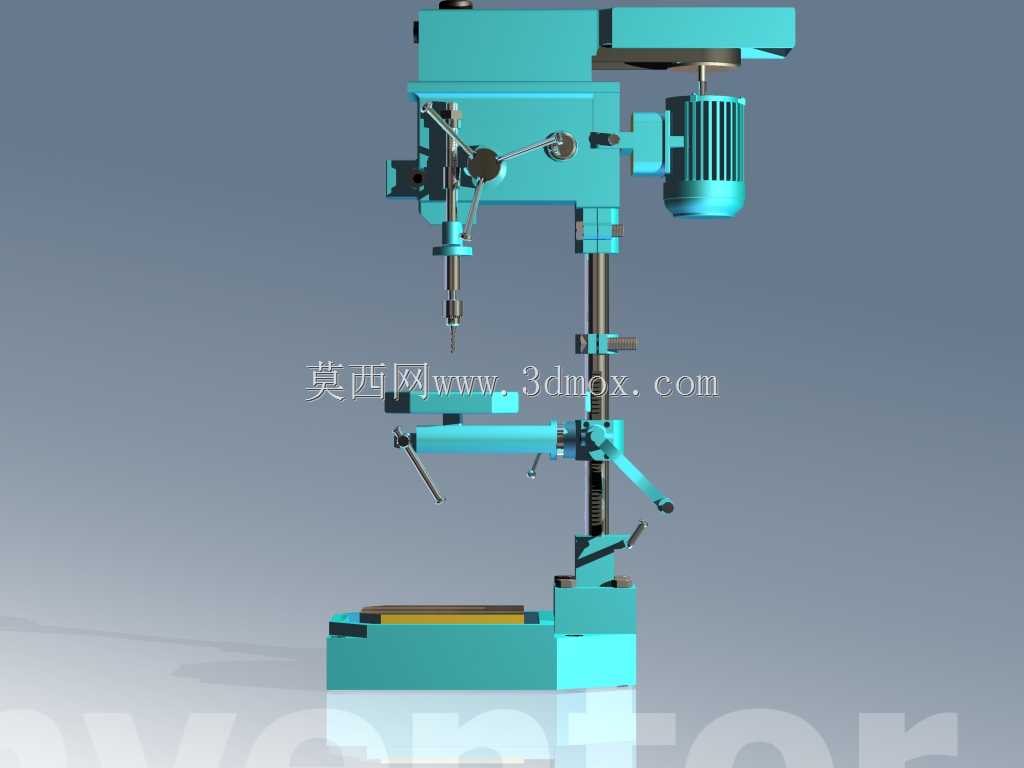

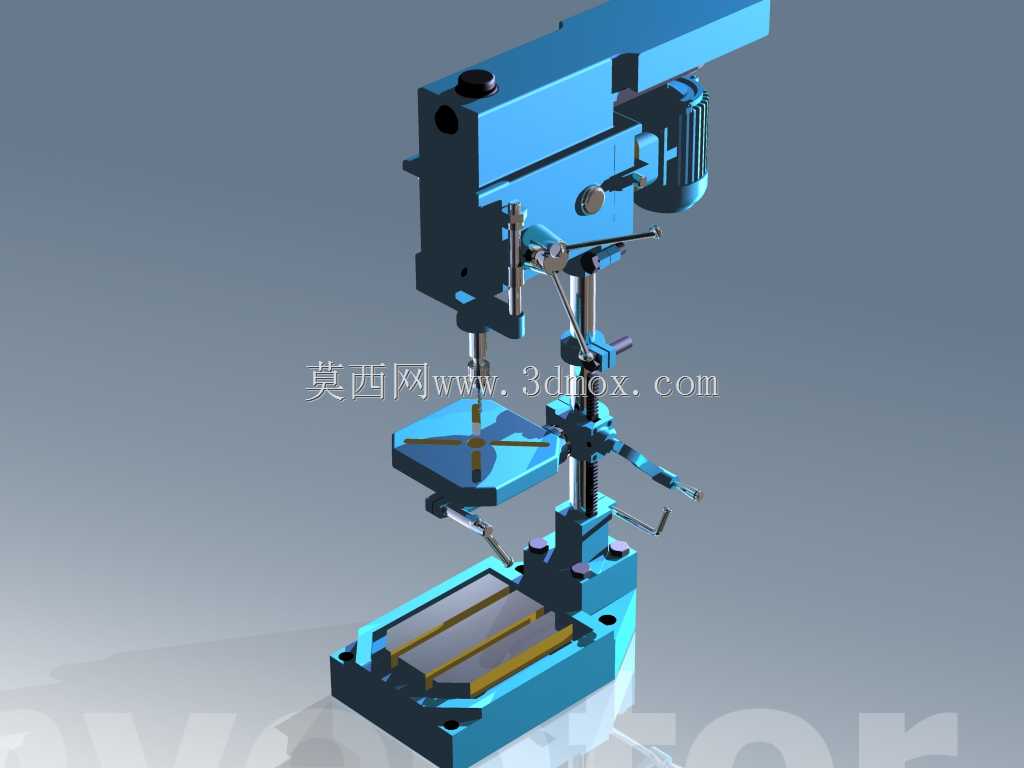

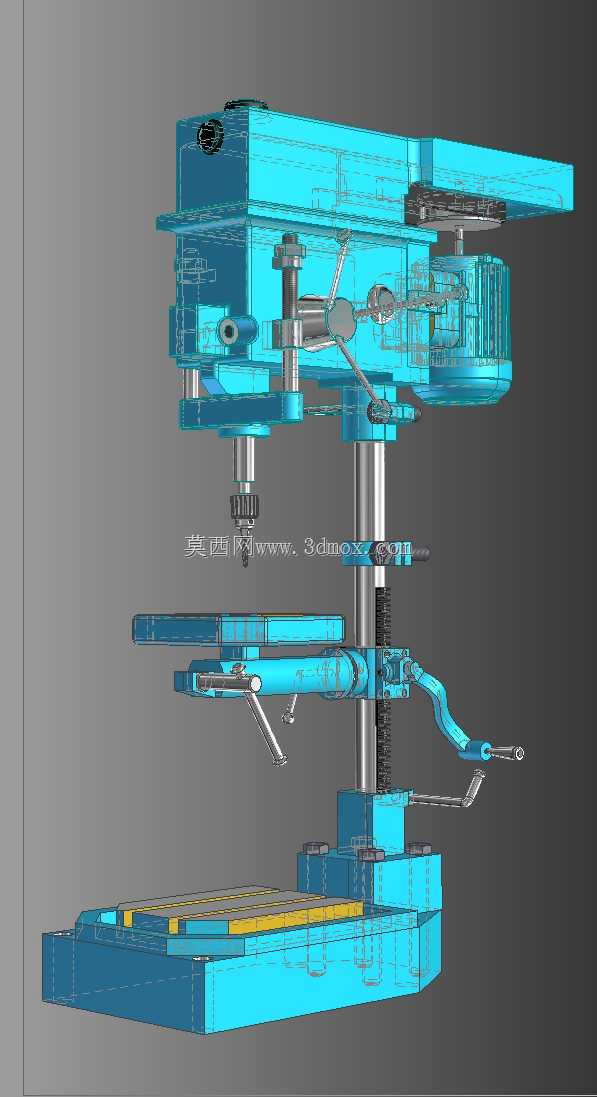

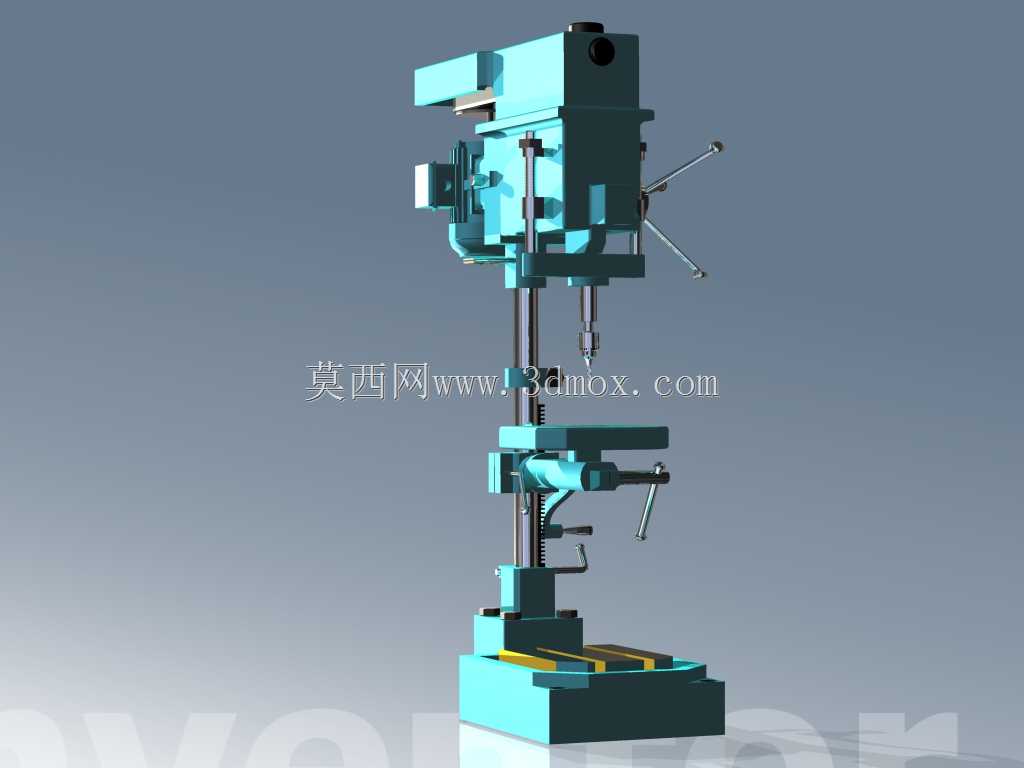

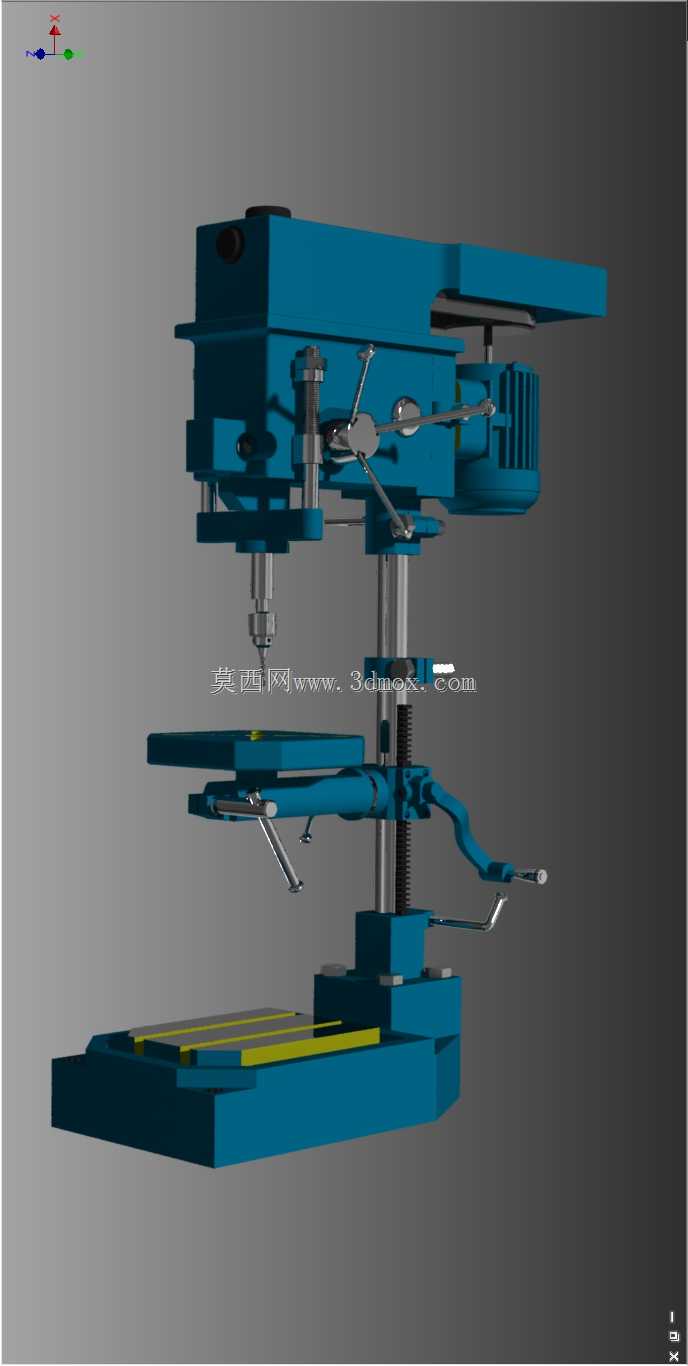

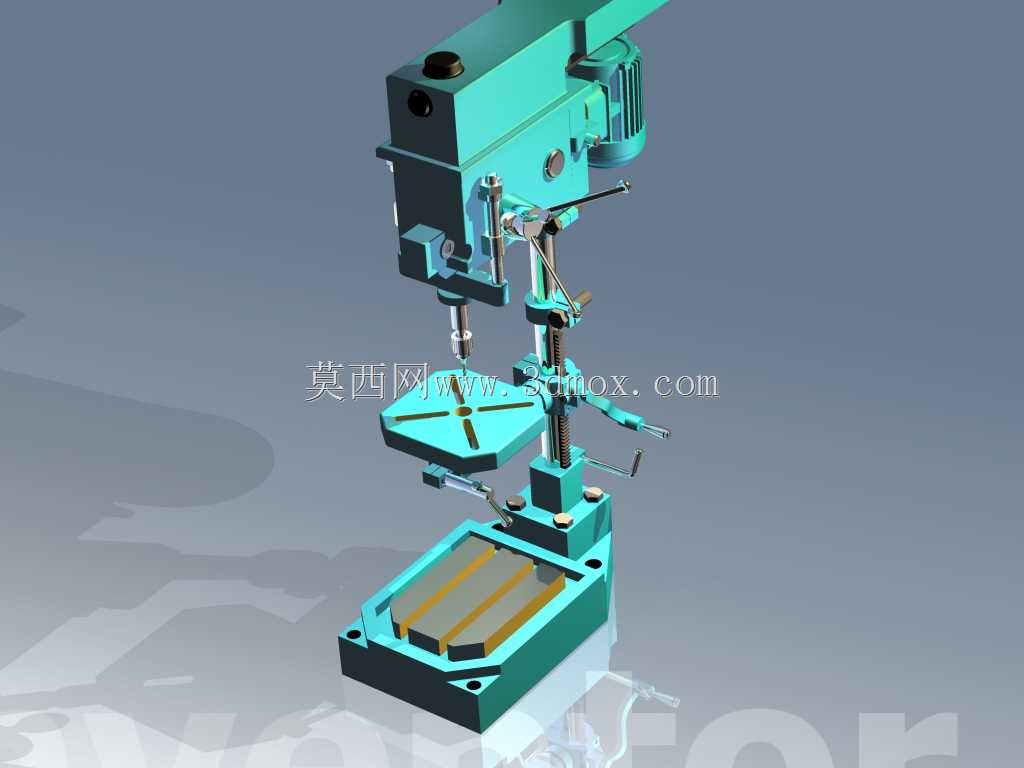

从实际功能特性来看，该设备采用立式落地布局，整体结构自上而下分为动力头总成、进给操作机构、立柱支撑组件、工作台调节模块、底座承托单元五大核心部分。动力头内置主轴传动结构，可通过皮带轮组切换实现多档转速输出，适配不同直径钻头、不同材质工件的钻削线速度要求，避免转速不匹配导致的钻头烧损、孔壁粗糙、工件崩边等常见加工问题。进给操作端设置了多组操作手柄，分别对应主轴手动进给、主轴箱高度升降锁紧、工作台角度偏转锁紧等功能，操作人员可站在设备正前方单手完成进给施压、位置锁定的连贯操作，作业过程中无需反复挪动站位调整操作姿态，大幅降低长时间重复钻孔作业的操作疲劳度。

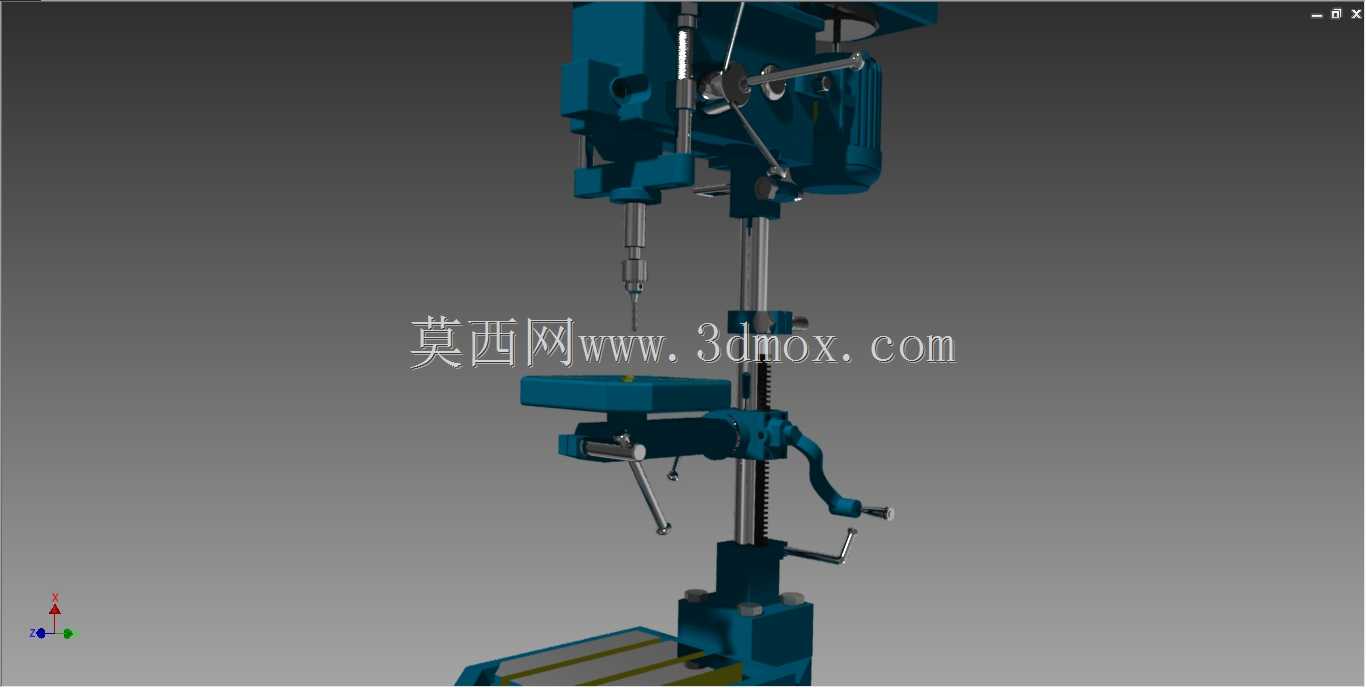

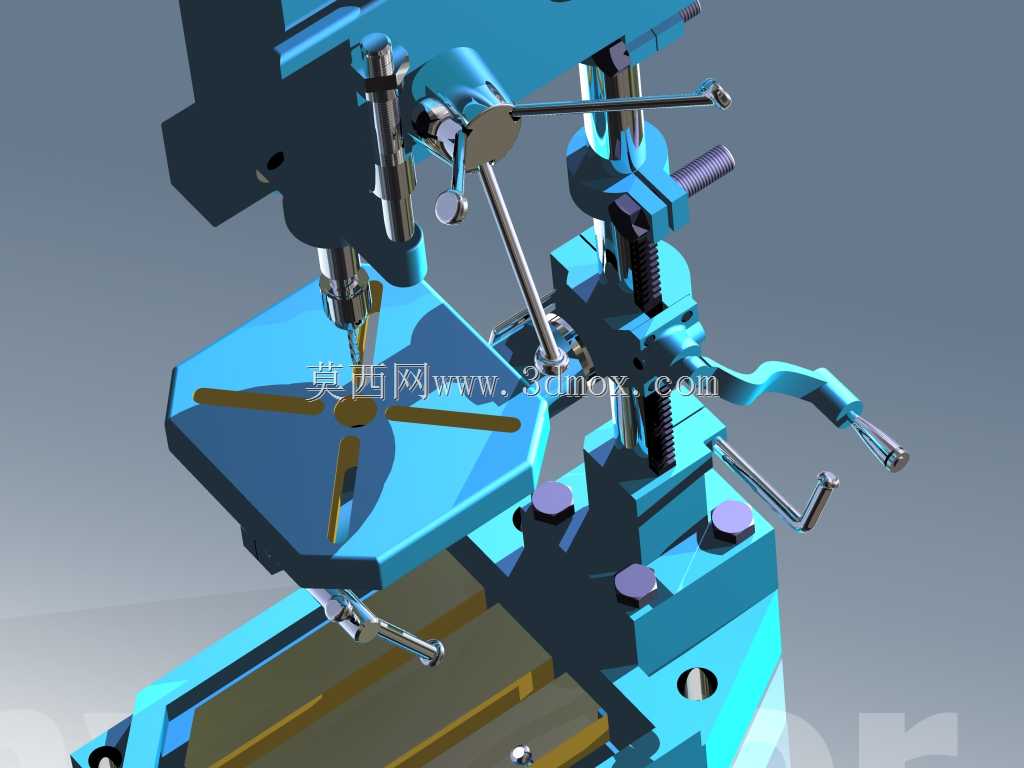

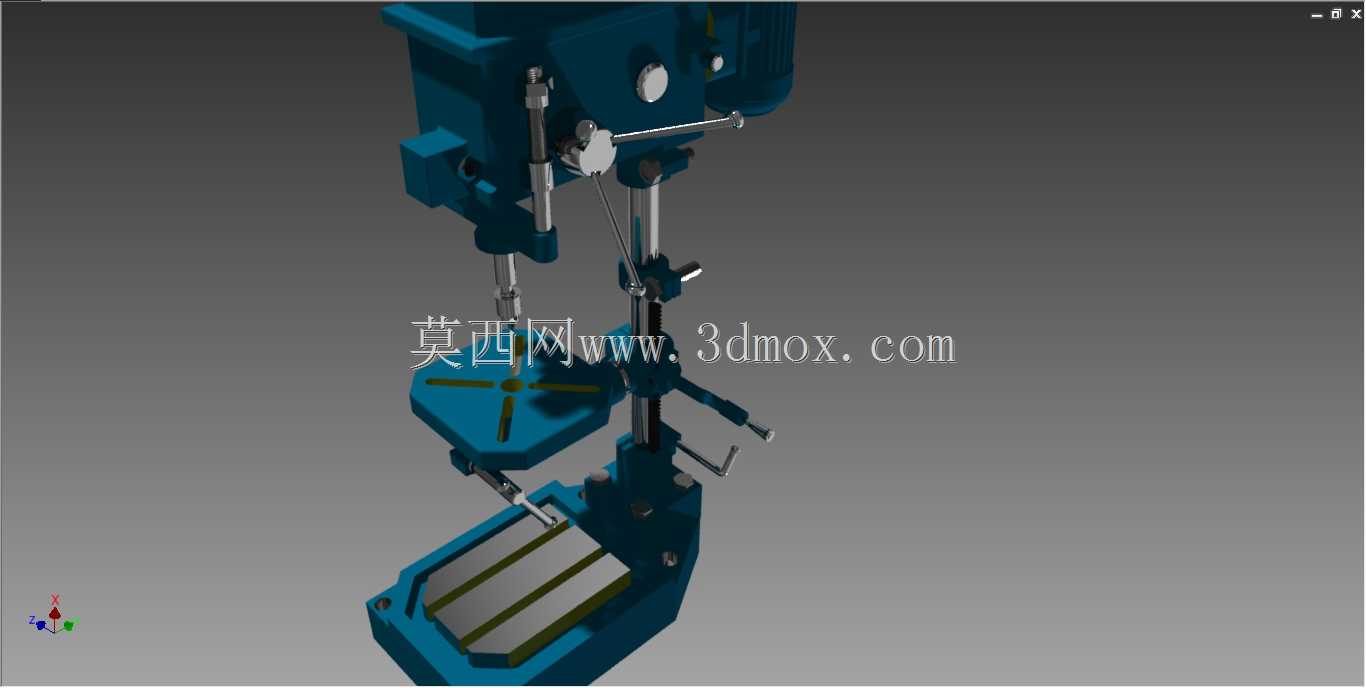

在设计思路层面，该结构优先保障设备的刚性与操作便捷性的平衡：立柱采用加厚圆柱光轴结构，表面做硬化耐磨处理，既保证主轴箱上下滑动的顺畅度，又能承受大进给量钻削时的侧向弯矩，避免钻削过程中主轴晃动导致的孔位偏移、孔径超差问题。工作台采用可升降、可偏转的十字支撑结构，台面预留T型槽用于装夹平口钳、工件压板等工装夹具，可根据工件的尺寸大小、钻孔角度需求灵活调整工作台高度与倾斜角度，无需额外制作异形工装即可完成斜面孔、相交孔的加工作业。底座采用加宽加厚的铸铁承托结构，底部预留地脚螺栓安装孔，可通过膨胀螺栓与地面刚性连接，降低设备高速运转时的整机振动，提升钻孔精度的稳定性。

从安装边界与外形尺寸来看，该设备整体占地面积不足0.5平方米，对车间场地的适配性极强，无需预留超大安装空间即可完成布设；整机高度适配成年人站立操作的舒适高度，操作人员无需弯腰或垫脚即可完成所有操作动作；设备的最大钻孔行程、主轴中心到立柱的距离参数，覆盖了常规小型零部件的钻孔尺寸需求，可满足绝大多数日常孔加工的作业范围，无需额外配置大型钻床即可完成常规加工任务。整体结构的传动部件均做了安全防护设计，皮带轮外侧设置全包式防护罩，避免作业过程中衣物、杂物卷入传动结构引发安全隐患，操作手柄的握持位置做了防滑处理，进给操作时的阻尼感适中，既可以精准控制进给量，又不会出现进给打滑导致的钻头崩断问题。
