阿根廷圣路易斯发电站钢结构厂房框架

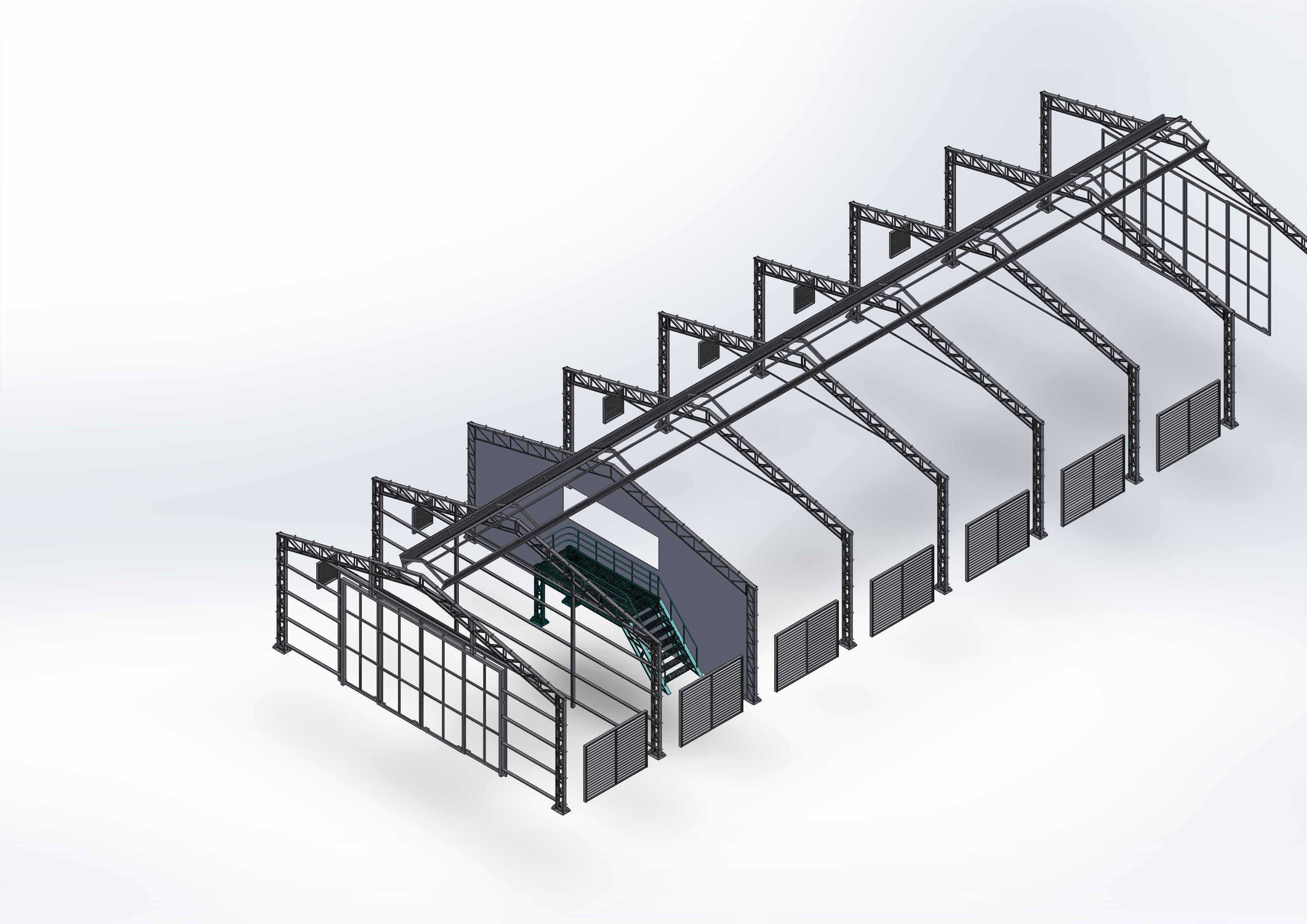

该模型还原的是阿根廷圣路易斯地区发电站配套的钢结构厂房主体框架，这类钢结构厂房是发电站生产区域的核心承载建筑，主要用于布置发电核心机组、配套辅机设备、电气控制柜体以及运维巡检通道，同时为站内设备提供遮风避雨、隔绝外部环境干扰的防护空间，适配发电站长期连续运行的工况需求，能够承受当地风压、屋面荷载以及设备运行带来的微振动影响。从结构设计来看，整体采用多跨连续排架式钢构布局，主承重柱采用等截面H型钢构件，沿厂房纵向等距排布，柱脚预留与混凝土基础锚固的连接点位，可直接适配现场预埋螺栓的安装定位，无需额外现场改制构件。屋面部分采用三角形桁架梁结构，桁架腹杆采用角钢拼接成型，在降低整体结构自重的同时保证屋面的承重刚度，可承载屋面彩钢板、检修通道以及当地冬季积雪荷载。厂房侧墙预留了大面积围护墙板安装位，对应位置设置了钢制防护门与通透式网格围挡，既满足设备进出的通行需求，也能保证厂房内部的自然通风效果，适配发电站设备散热的通风要求。厂房内部集成了钢制楼梯与二层操作平台，平台位置对应发电设备的操作检修面，运维人员可通过楼梯直达平台完成设备日常巡检、操作与维护作业，平台周边设置了标准化安全防护栏杆，符合工业作业场所的安全防护要求。在安装边界方面，整体框架沿纵向排布多组承重柱，横向跨度适配常规中型发电机组的布置尺寸，柱间预留了足够的设备吊装与管线敷设空间，屋面桁架的悬挑段可覆盖厂房外侧的辅助巡检通道，侧墙围挡的安装点位与主框架预留孔位完全匹配，现场安装时可按照构件编号依次完成柱体固定、桁架吊装、围护结构安装以及内部平台楼梯的装配作业，整体结构的模块化设计能够有效缩短现场施工周期，适配发电站项目的建设进度要求。结构的节点设计全部采用螺栓连接与焊接结合的方式，关键承重节点做了加劲肋强化处理，可承受发电站长期运行过程中的结构应力，保证整体建筑的结构稳定性与使用寿命。
