起重机用仰角调节液压油缸结构

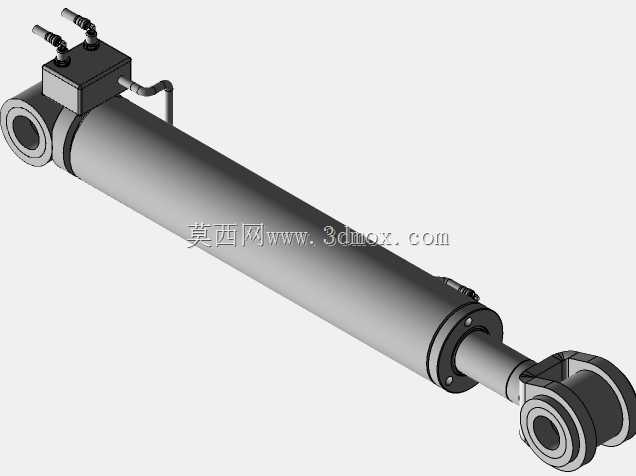

　　在移动式起重机的变幅机构作业场景中，这类带外置控制阀组的液压油缸承担着核心的仰角调节功能，直接决定吊臂作业幅度与额定起重量的匹配关系，是起重作业中受力工况最复杂的执行部件之一。不同于常规单向液压油缸，该结构在缸筒头端集成了双向液压锁与管路接头，无需在外部管路额外加装独立锁止阀组，既简化了上车架的管路排布，也能在管路突发失压时自动锁止缸杆位置，避免吊臂意外下坠引发作业风险，适配户外复杂工况下的长时间重载驻停需求。从结构设计逻辑来看，缸筒两端采用铰接式安装耳座，端侧耳座为单耳铰点结构，杆端耳座为双耳铰点结构，安装时可通过销轴分别与转台支座、吊臂根部支座连接，铰接结构允许油缸在变幅过程中随吊臂角度变化产生小幅摆角，

　　抵消安装面的形位公差与作业过程中的结构形变应力，避免缸筒承受额外径向载荷导致密封件偏磨。缸杆表面做了硬铬镀层处理，镀层厚度控制在0.03-0.05mm区间，表面粗糙度达到Ra0.8以下，既可以抵御户外作业时的风沙、雨水侵蚀，也能降低杆端密封件的摩擦损耗，延长密封更换周期。外置的控制阀组直接固定在缸筒头端的加工平面上，两个油口分别对应缸筒的无杆腔与有杆腔，阀组内部集成了单向阀与溢流阀芯，当系统供油压力超过额定阈值时，溢流阀可自动开启泄荷，避免过载压力冲击损坏缸筒结构与密封件。从安装边界来看，该油缸完全缩回时的总长度适配中小吨位起重机的转台与吊臂根部安装间距，完全伸出时的行程可覆盖吊臂从负角仰位到最大作业仰角的调节范围，

　　缸体外径尺寸预留了足够的安装间隙，不会在摆角过程中与转台的走台板、液压管路支架产生运动干涉。实际作业过程中，当操作室发出变幅起指令时，高压油通过阀组进入无杆腔，推动缸杆外伸，带动吊臂向上抬升减小作业幅度；发出变幅落指令时，高压油进入有杆腔，带动缸杆回缩，吊臂下落增大作业幅度，双向液压锁在供油停止后会立刻封闭两腔油路，即使液压系统出现内泄，缸杆也不会在吊臂自重作用下产生滑移，保障重载作业的稳定性。设计过程中对缸筒壁厚做了针对性强化，可承受1250KgF级别的额定推力，满足饮用水配送类轻型随车起重机的吊臂变幅负载需求，缸筒与端盖采用螺纹连接加止口定位的结构，既保证连接强度，也方便后期拆解更换密封件，杆端的防尘圈采用双唇口结构，

　　可在缸杆回缩时刮除表面附着的沙尘、油污，避免杂质进入缸筒内部划伤内壁与密封件。这类集成阀组的油缸相比分体式阀组布局，减少了两根外部高压油管的连接点，降低了管路泄漏的概率，同时缩短了液压油的响应路径，变幅动作的启停响应速度更快，动作顿挫感更小，适合对作业平稳性要求较高的轻型起重设备使用。
