起重机内置伸缩式液压缸结构设计

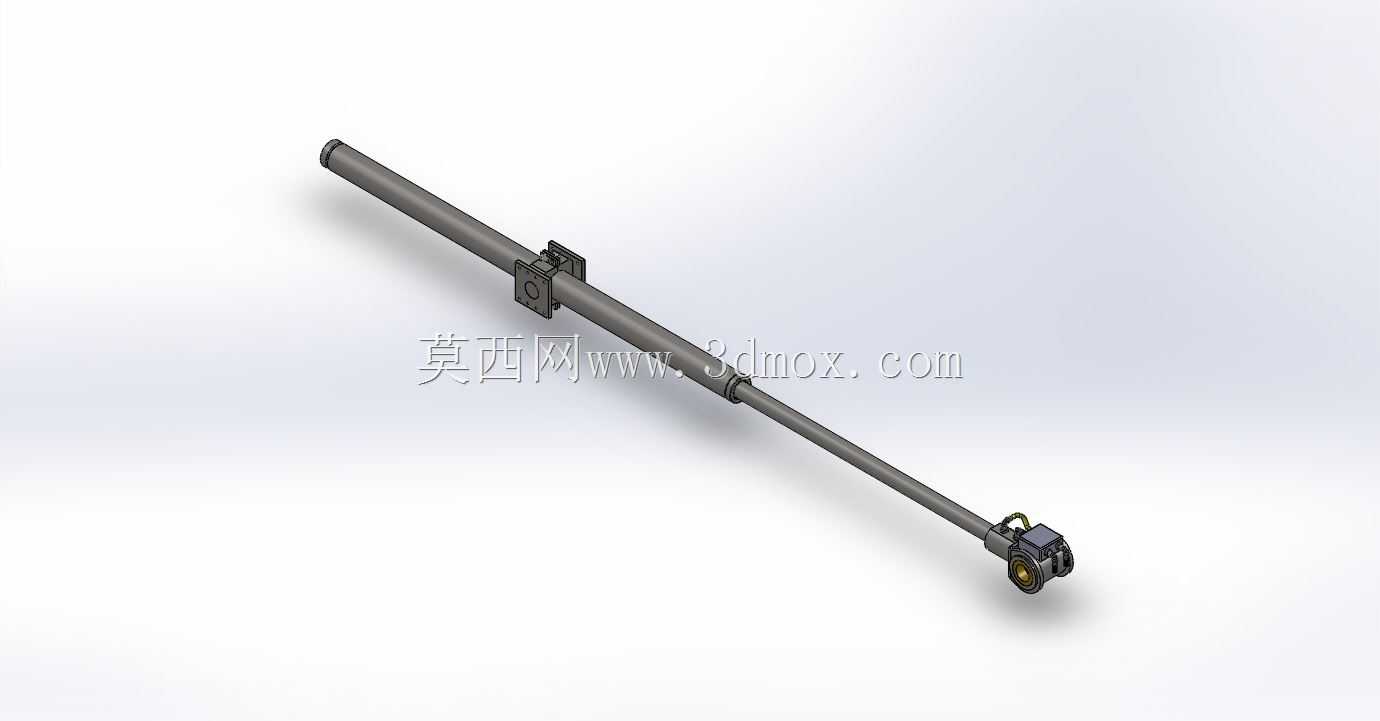

　　在移动式起重设备的臂架伸缩系统中，内置式液压缸是承担臂节驱动载荷的核心执行部件，区别于外露式油缸布局，这类内嵌于臂架箱体内部的油缸，需要在有限的封闭空间内完成大行程伸缩动作，同时承受臂架变幅、带载伸缩过程中传递的径向偏载与轴向冲击载荷，其结构合理性直接决定起重设备臂架系统的作业稳定性与使用寿命。这款内置液压缸采用长行程单杆活塞式结构，整体为细长杆布局，缸筒外壁设置有与臂节内壁配合的导向支撑滑块安装位，安装时缸体根部通过铰接结构与基础臂节的根部支座连接，活塞杆端部通过铰接耳环与最外侧伸缩臂节的前端连接座固定，油缸伸缩时直接带动对应臂节完成伸出与收回动作，配合臂架内部的绳排系统可实现多节臂的同步伸缩驱动。从结构设计逻辑来看，

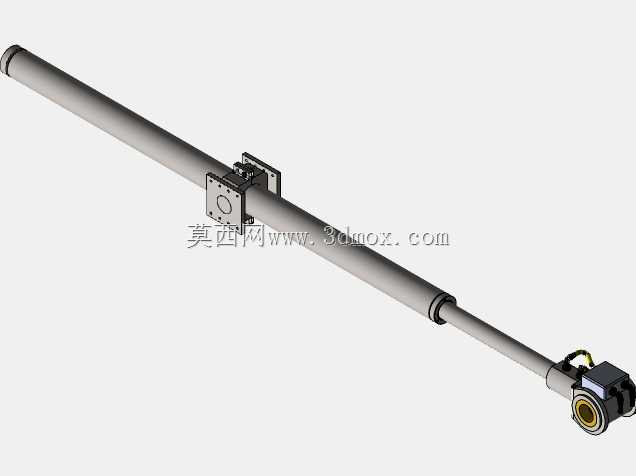

　　这款油缸针对臂架内部的狭小安装空间做了针对性优化，缸体外径控制在适配臂箱内部通腔的尺寸范围内，避免伸缩过程中缸筒与臂箱内壁、内置绳排、润滑油路发生干涉；缸体中部设置的方形安装支座用于固定行程检测装置的安装支架，可实时反馈油缸伸出长度，为起重设备的力矩限制系统提供臂长参数，辅助系统完成带载作业时的载荷计算与安全限位。端部铰接耳环处集成了关节轴承结构，可补偿臂架受载变形时产生的角度偏差，避免油缸承受额外的弯曲应力，防止杆体出现弯曲变形、密封件偏磨漏油等故障。油缸的进出油口采用侧置式布局，管路沿缸筒外壁通过管夹固定，随油缸伸缩时管路不会与臂节结构发生剐蹭，同时油口位置设置了缓冲节流结构，在油缸行程到达末端前自动节流降压，

　　降低活塞对缸端盖的机械冲击，减少带载伸缩时的臂架抖动。在实际安装边界上，这款油缸的缩回长度完全匹配对应臂节的最小闭合长度，伸出行程覆盖对应臂节的最大伸缩距离，缸体表面的导向支撑块采用耐磨铜基合金材质，与臂箱内壁的导向面间隙控制在0.2mm至0.5mm之间，既可以为油缸提供径向支撑，抵消臂架作业时产生的侧向力，又不会因为间隙过小导致伸缩卡滞。密封系统采用多道组合密封结构，活塞处设置两道格莱圈配合导向带，保证高压腔与低压腔的密封可靠性，杆端密封采用防尘圈、斯特封、缓冲环的组合配置，可阻挡臂架内部的金属碎屑、灰尘进入油缸内部，避免划伤杆体与密封件，适应工程起重设备户外多粉尘的作业环境。在功能特性上，

　　这款油缸可承受最高25MPa的系统工作压力，单缸可驱动数吨级的臂节结构完成平稳伸缩，动作速度可通过系统比例阀实现无级调节，满足起重作业时臂架慢速对位、快速收放的不同工况需求。不同于通用标准油缸，这类起重机专用内置油缸在设计时需要充分匹配臂架的变形特性，在铰接点位置预留足够的摆动余量，缸体的抗弯强度需要满足臂架全伸、最大仰角带载工况下的径向载荷要求，杆体表面采用镀硬铬处理，硬度达到HV800以上，粗糙度控制在Ra0.4以下，降低密封件的磨损速率，延长油缸的免维护周期。在实际选型匹配过程中，需要重点核对油缸的安装距、行程、铰接点尺寸、油口通径与位置参数，确保装入臂箱后各运动部件无干涉，同时油缸的额定推力需要大于臂节伸缩时的最大摩擦阻力与带载分力，预留1.5倍以上的安全系数，避免作业过程中出现推力不足、伸缩卡顿的问题。
