合成气输送用旋转阀结构设计方案

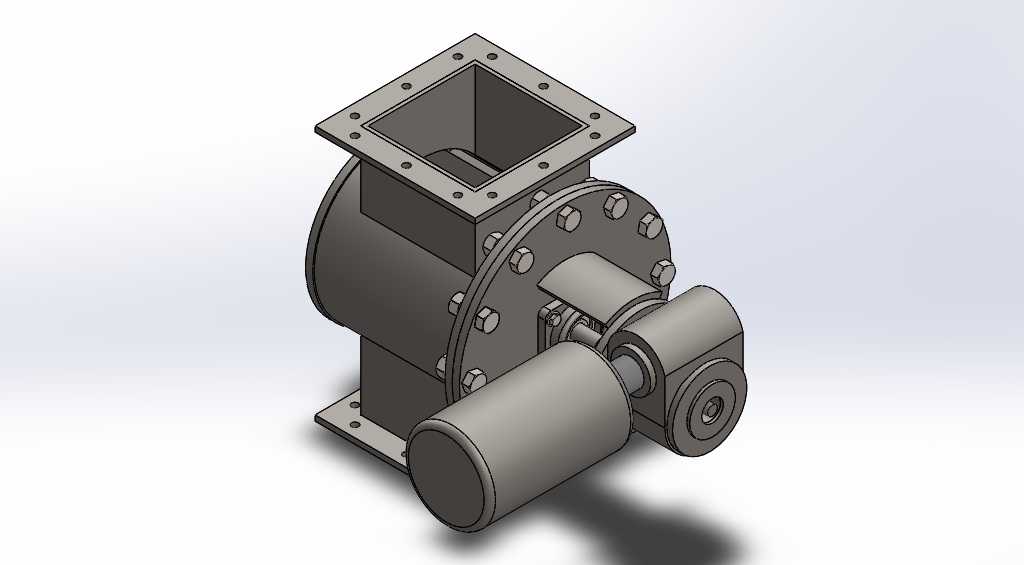

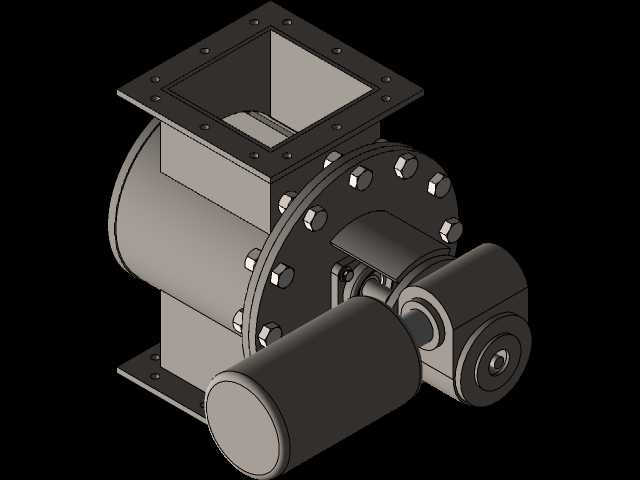

这款旋转阀主要应用于合成气制备、粉体气力输送、化工物料投料等工业场景，作为气力输送系统中的核心锁气卸料部件，承担着上下工况压差隔离、定量均匀给料的核心作用，可在连续运行的工况下，避免输送管道内的气流窜入上游料仓，同时稳定将上部料仓落下的粉体、颗粒物料均匀送入下部输送管路，适配合成气生产过程中煤粉、催化剂颗粒等物料的定量输送需求，也可用于粮食加工、建材粉体输送等同类需要锁气给料的生产环节。从功能特性来看，该结构采用侧置驱动端直连设计，转子与阀体间预留均匀配合间隙，既保证转子转动过程无卡滞，又能实现可靠的气密封锁效果，上部采用方形法兰接口，可直接与方形料仓出料口对接，下部同规格方形接口匹配下游输送管道的安装需求，阀体侧面采用螺栓紧固的端盖结构，方便后期拆解维护、清理转子腔体内残留的物料，驱动端配套减速机构直接与转子轴连接，省去额外的传动连接部件，减少传动损耗与故障点。设计过程中优先考虑安装适配性与运行可靠性，上部方形法兰的螺栓孔采用沿法兰边均匀排布的设计，可适配多数常规规格的方形料仓接口，安装时无需额外制作转接法兰，阀体底部设置带安装孔的支撑脚，可直接固定在设备安装机架上，抵消设备运行过程中产生的振动，避免连接部位受力松动。转子采用多格腔室结构，转动过程中始终有叶片隔断上下腔体的气流通道，保证锁气效果稳定，同时每格腔室的容积经过精准核算，可根据转子转速精准控制单位时间内的物料输送量，满足不同产能工况下的给料精度要求。外形设计上充分考虑现场安装的边界限制，驱动端横向伸出的尺寸控制在常规管道安装预留空间范围内，阀体整体竖向高度适配多数料仓底部到输送管路的安装间距，无需额外调整现场管线布局即可完成安装替换，阀体外部的加强筋结构既提升了腔体的承压能力，也避免设备运行过程中因压差导致阀体变形，影响转子的正常转动。
