CNG加气站压缩天然气加气机设备结构

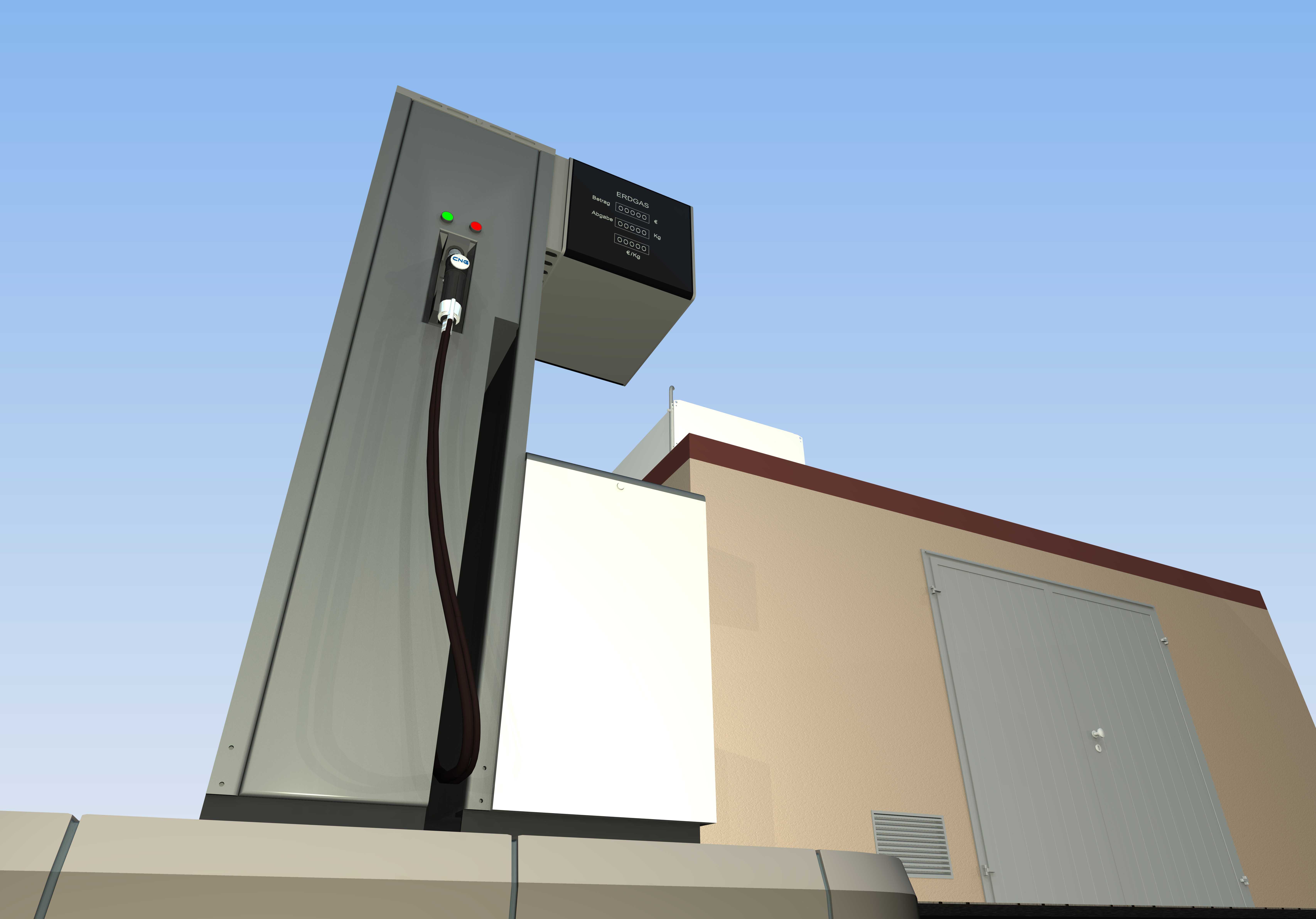

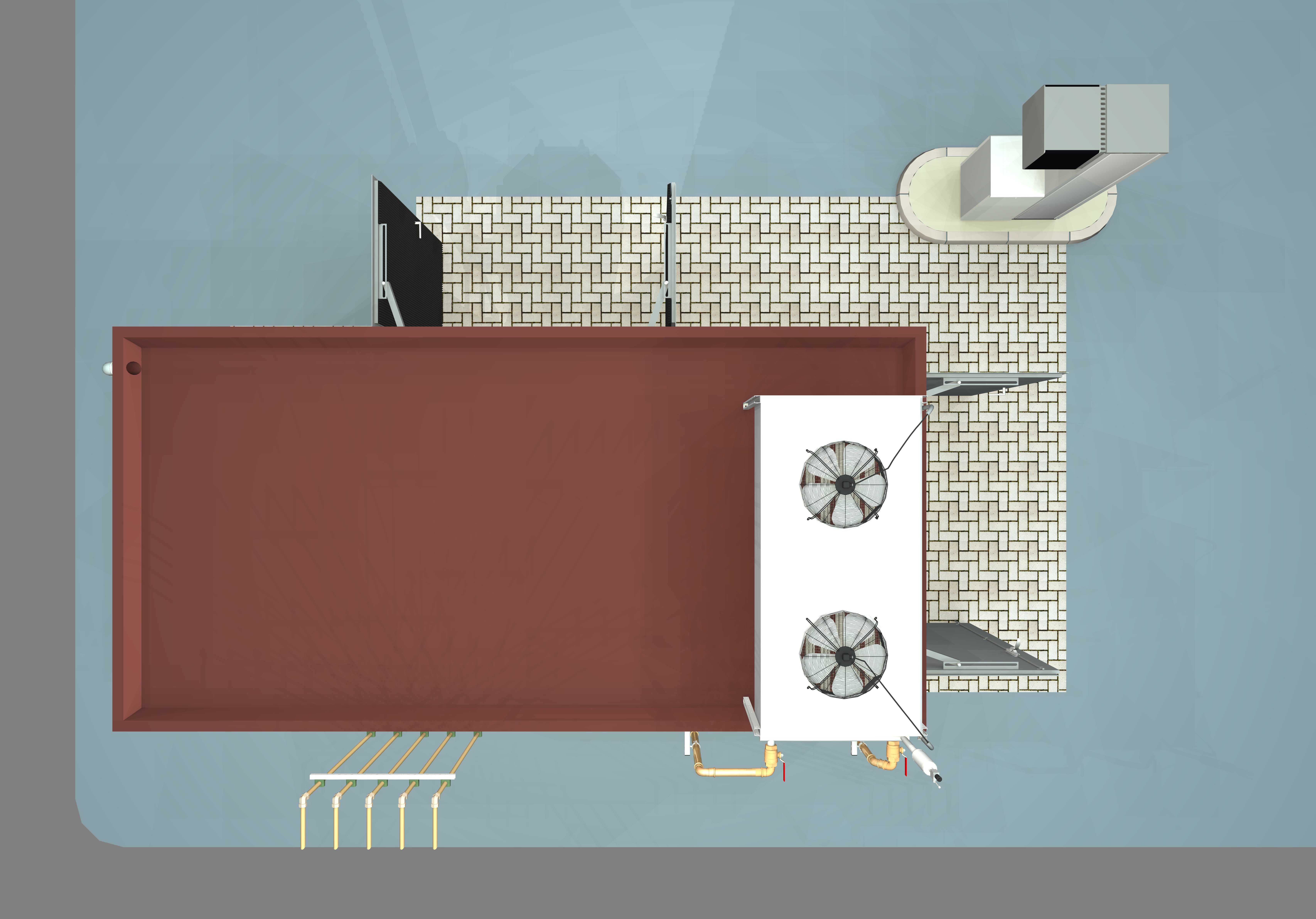

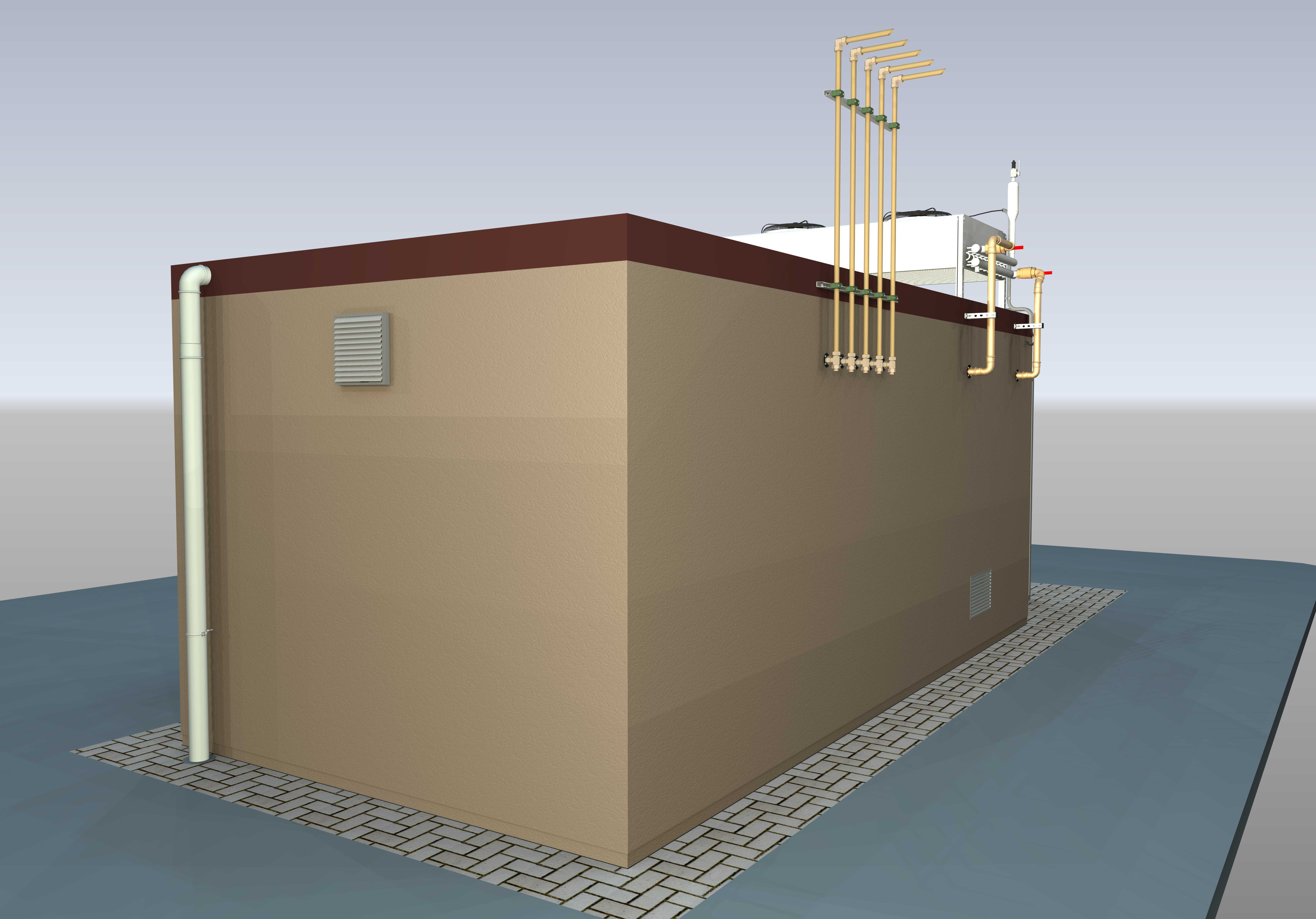

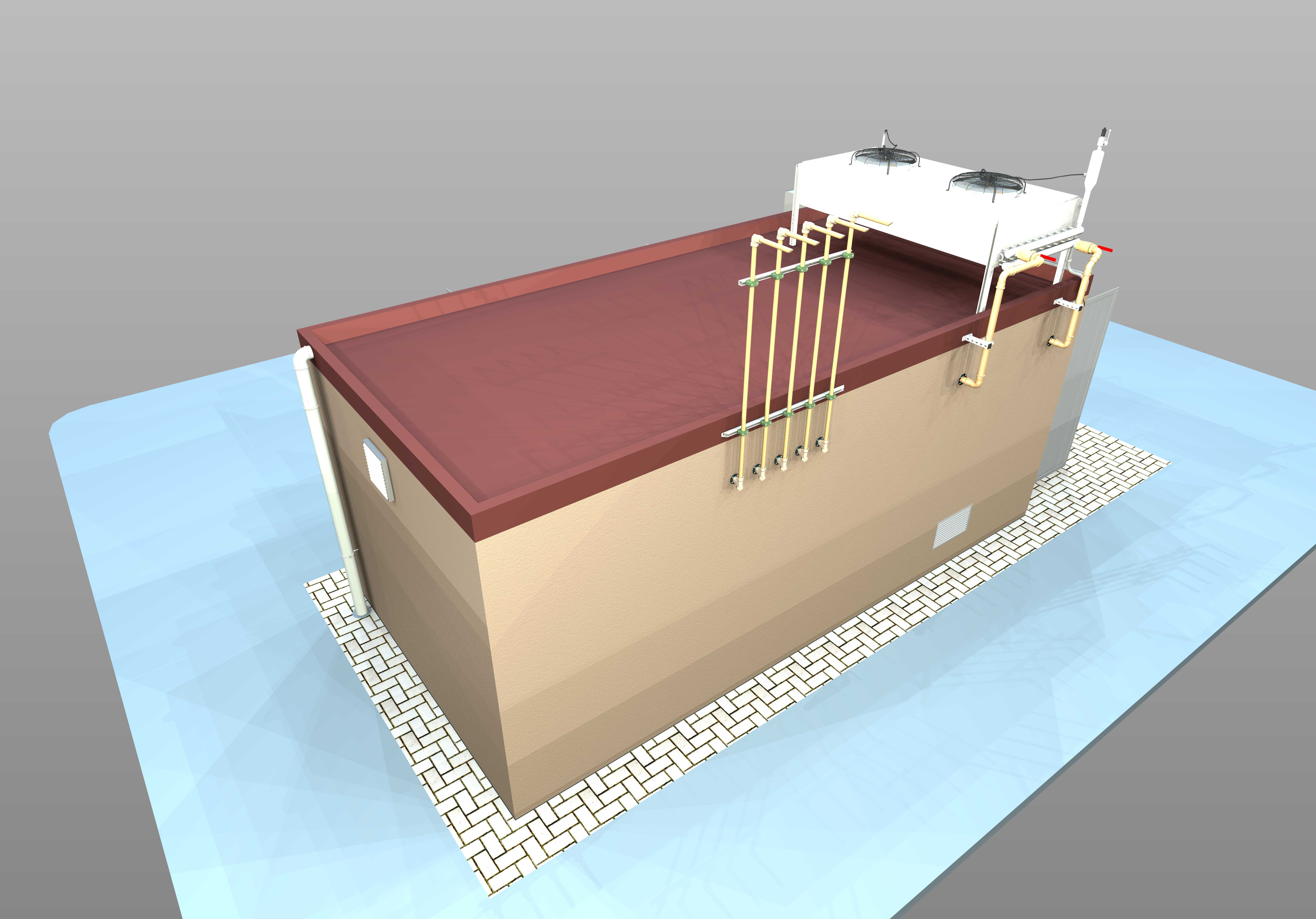

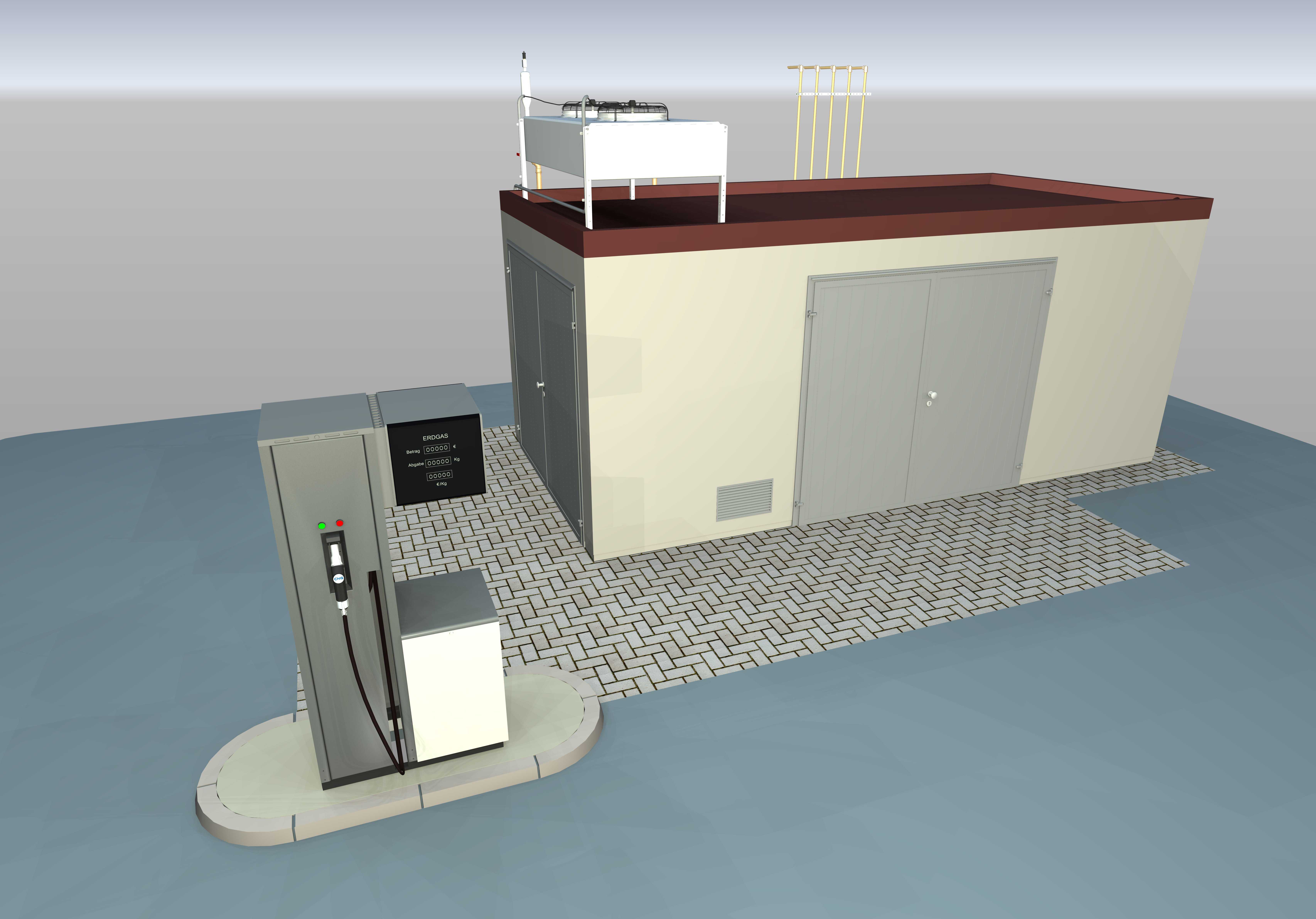

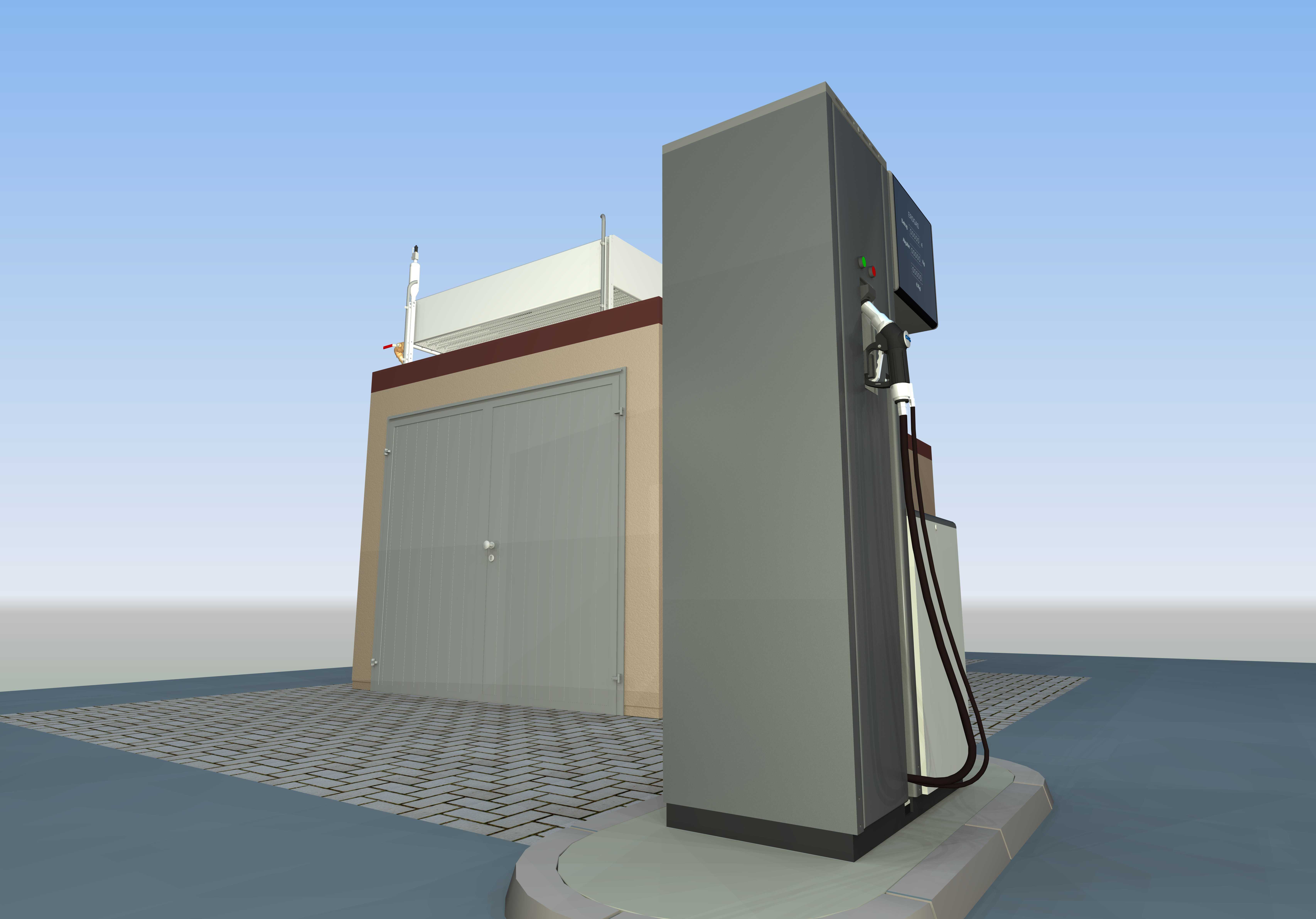

这套三维模型还原了CNG加气站核心加气机及配套场站附属设施的完整结构，可应用于城镇燃气加注场站的规划布局、设备安装交底、运维人员实操培训等场景，也能为加气站新建项目的方案可视化展示提供精准的三维参照。在实际场站运行中，该设备承担着压缩天然气的计量输出、压力调控、安全防护与车辆加注的核心功能，是连接高压储气系统与车载储气瓶的关键交互节点，日常运行中需要持续稳定完成高压气体的减压、计量、加注全流程，同时要具备过压保护、紧急切断、泄漏预警等安全属性，保障加注作业的人员与设备安全。从设计思路来看，模型还原的加气机采用立式一体化柜体结构，将高压输气管路、调压调节器、流量变送器、计量仪表、控制阀门、加注枪及操作显示模块全部集成在封闭金属柜体内，既避免户外场站的风沙、雨雪侵蚀内部精密元件，也能通过规整的柜体布局压缩设备占地空间，适配场站不同区域的安装需求。柜体侧面预留了统一的管路接驳接口，可直接与场站的高压储气主管路对接，底部设置了标准化的安装固定基座，安装时只需匹配场站预设的混凝土地台螺栓孔位即可完成固定，无需额外定制复杂的安装支架。模型同时还原了加气机旁的配套附属建筑结构，明确了设备与站房墙体、检修门的安全间距边界，柜体操作面预留了足够的人员操作与车辆停靠空间，符合燃气场站的安全布局规范。设备内部的管路走向做了清晰的层级划分，高压进气段、调压段、计量段、加注输出段的管路依次排布，对应的阀门、仪表、调节器、变送器都预留了独立的检修操作空间，日常运维时无需拆解整体柜体即可完成元件更换与参数校准。加注软管采用耐高压柔性结构设计，预留了足够的拉伸活动范围，可适配不同车型的加注口位置，软管与柜体的连接处设置了防拉脱安全结构，避免车辆误启动拉扯造成的高压气体泄漏风险。柜体顶部的显示与控制模块采用倾斜式安装角度，方便操作人员站立操作时清晰读取参数、完成加注流程控制，操作按钮与紧急切断装置设置在人手可快速触及的高度，突发状况下可第一时间触发安全切断。
