大金麦克维尔134a离心式冷水机组结构模型

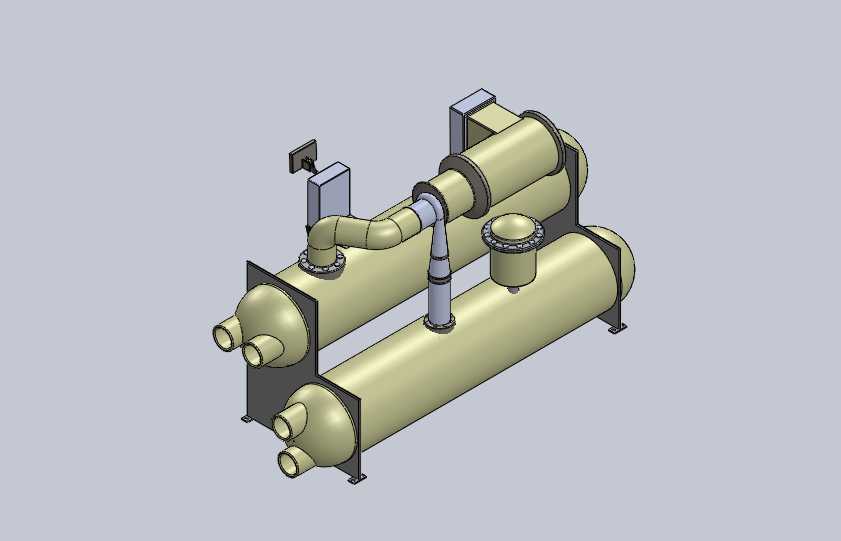

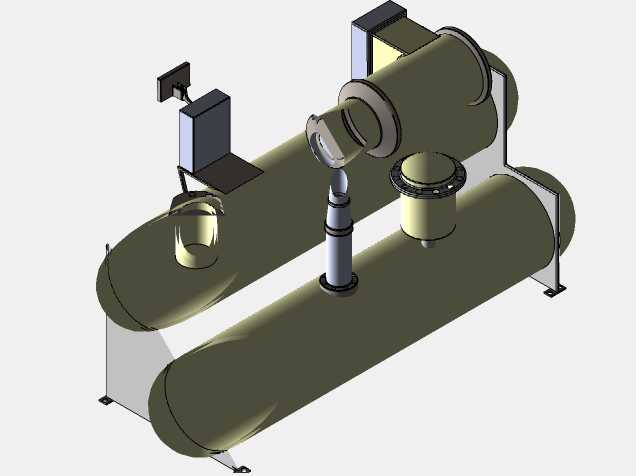

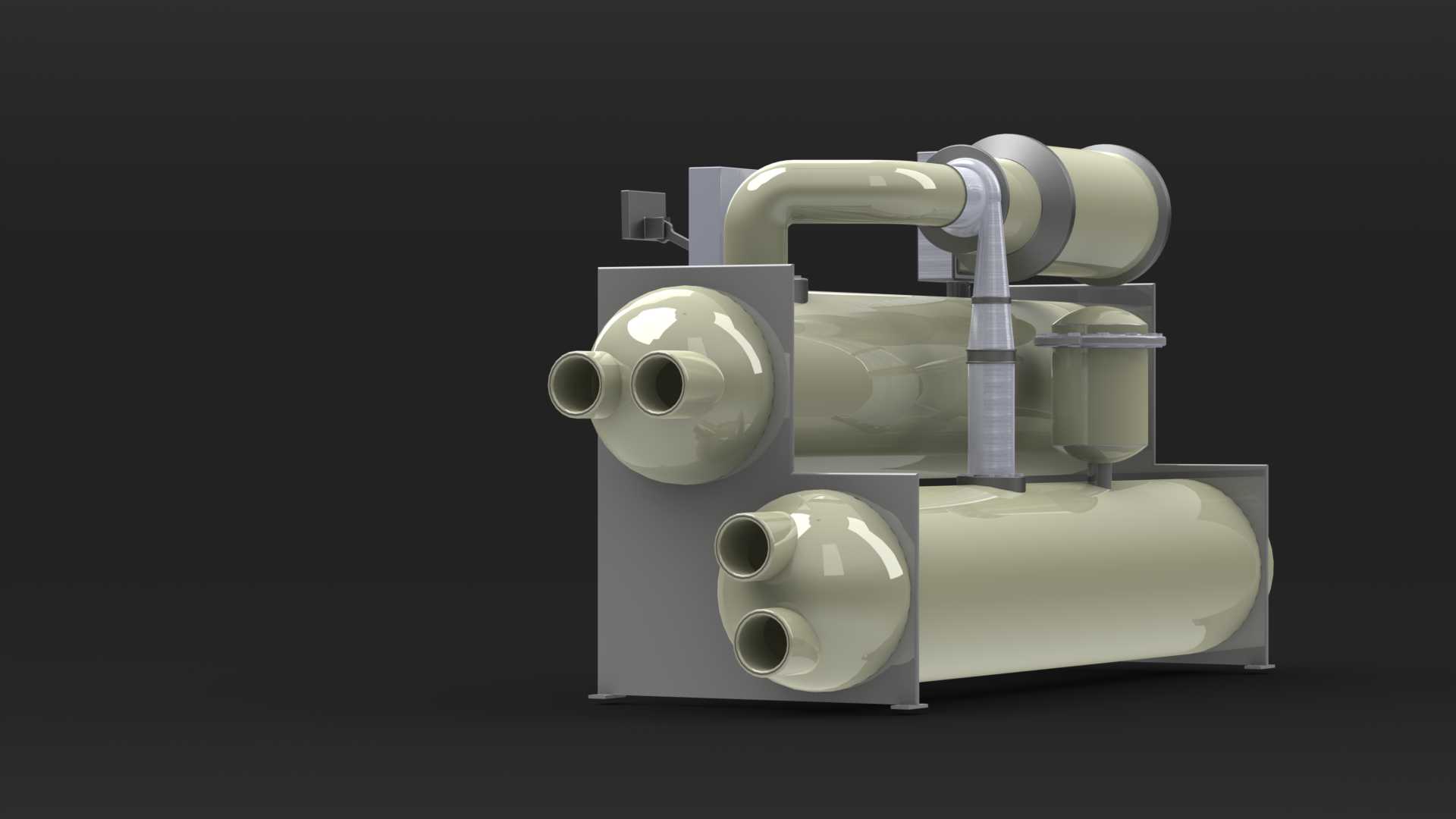

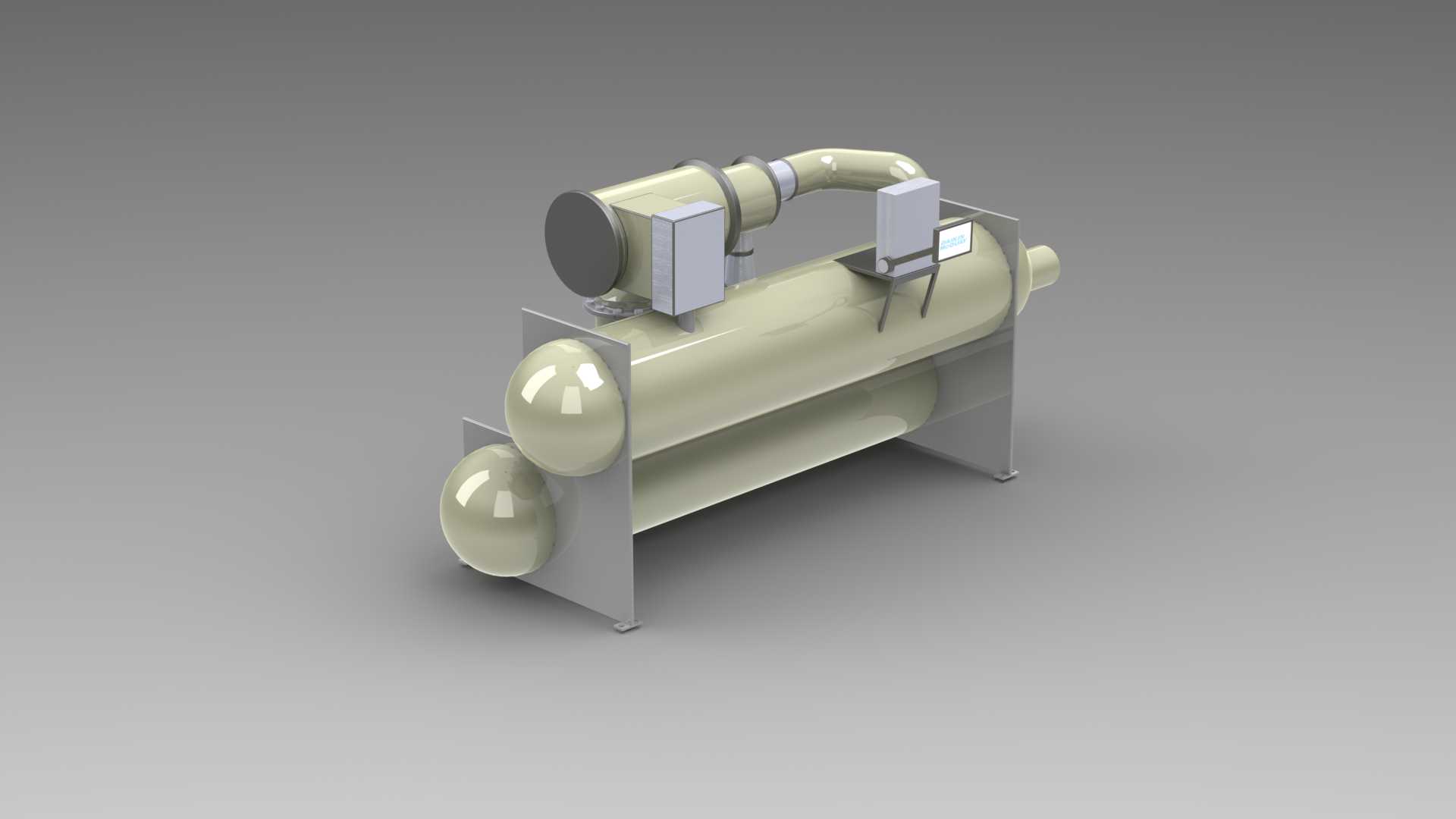

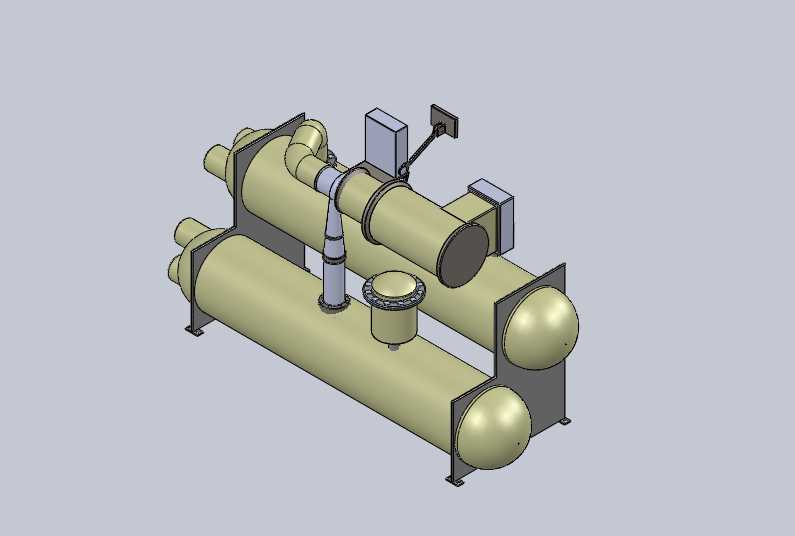

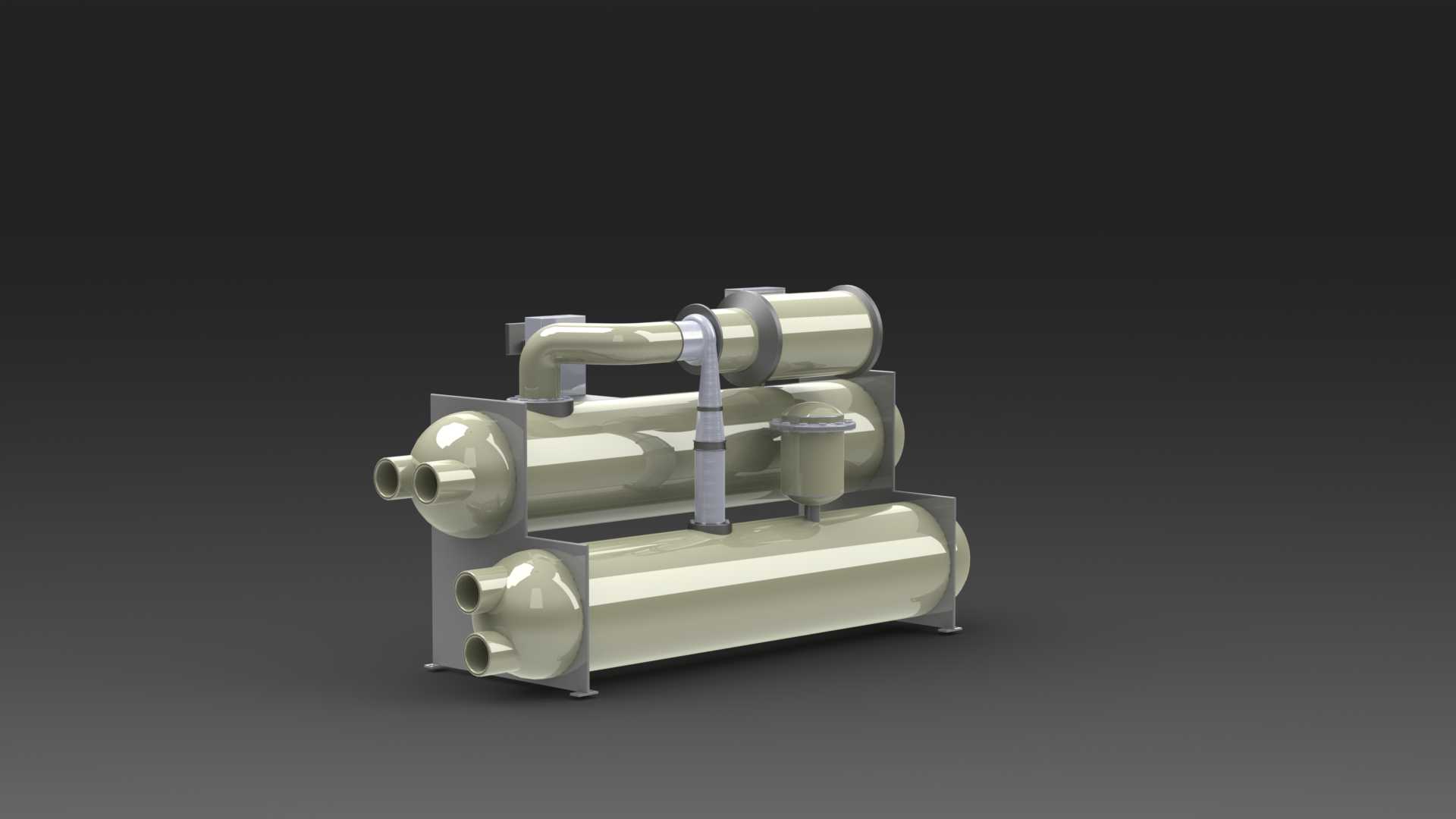

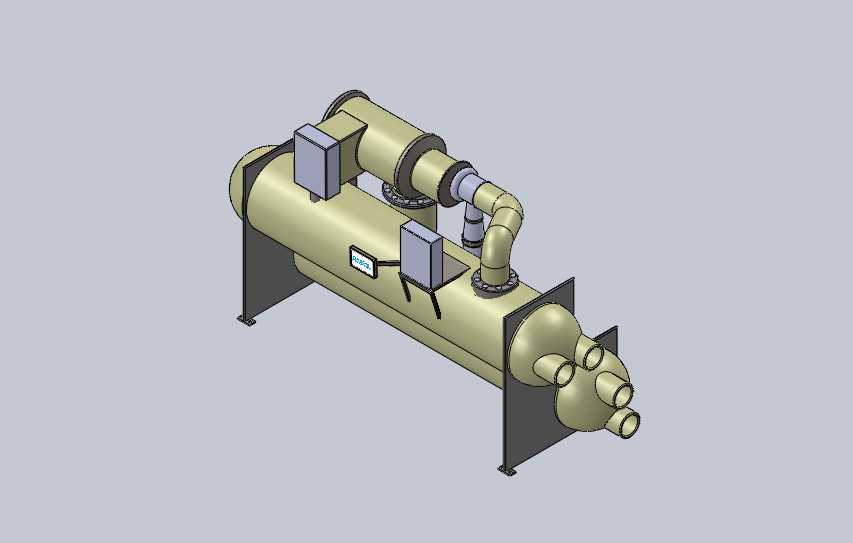

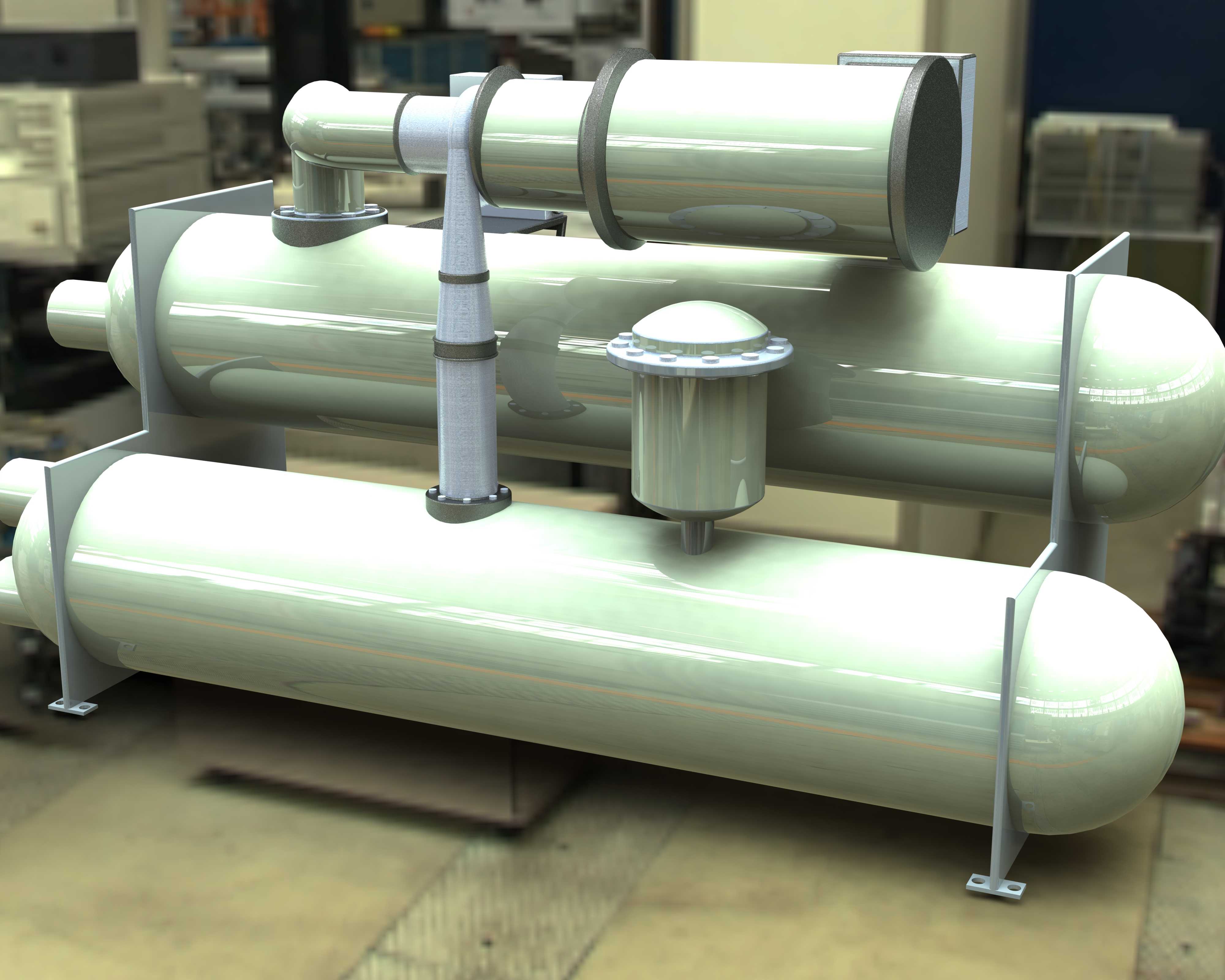

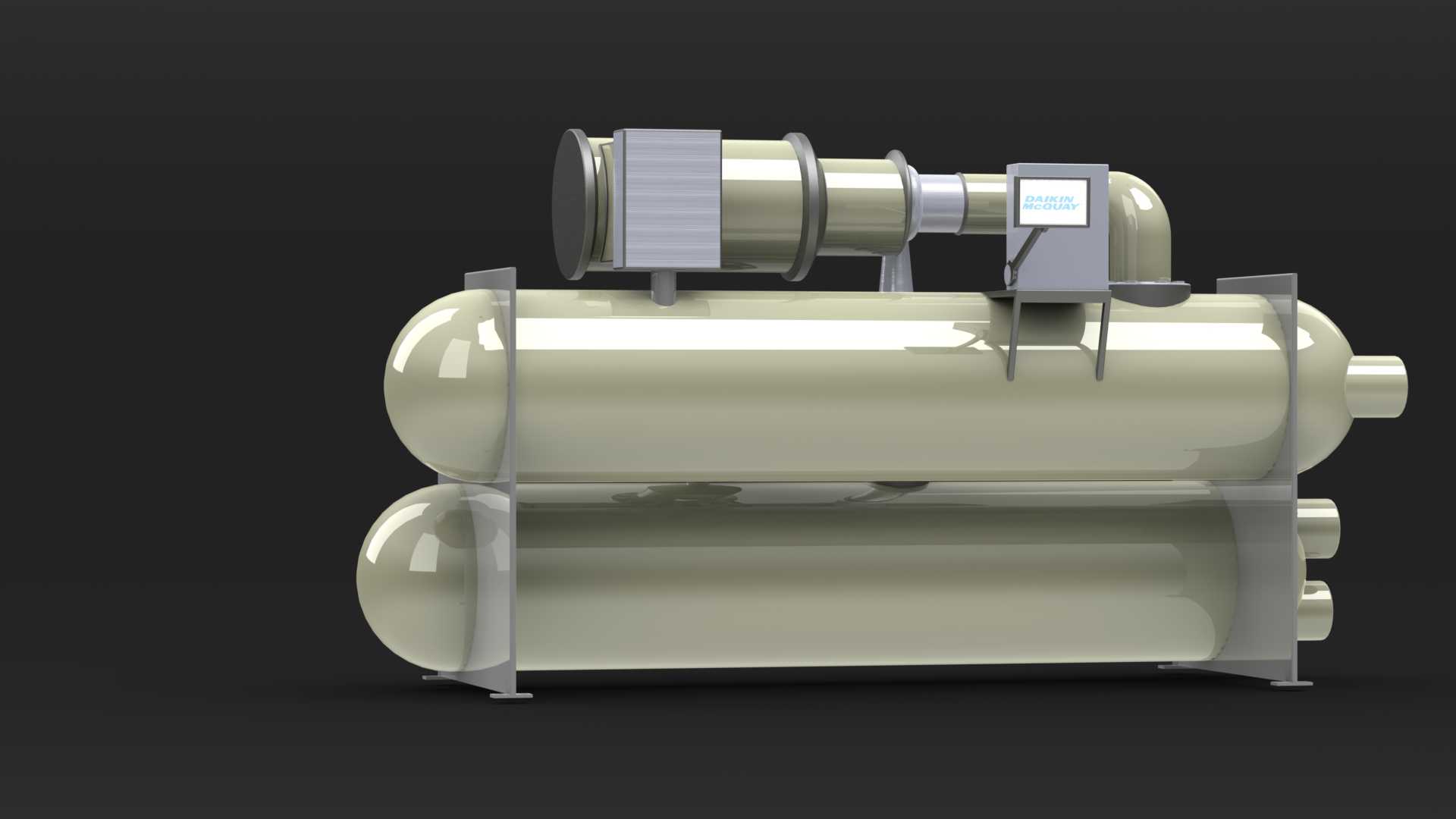

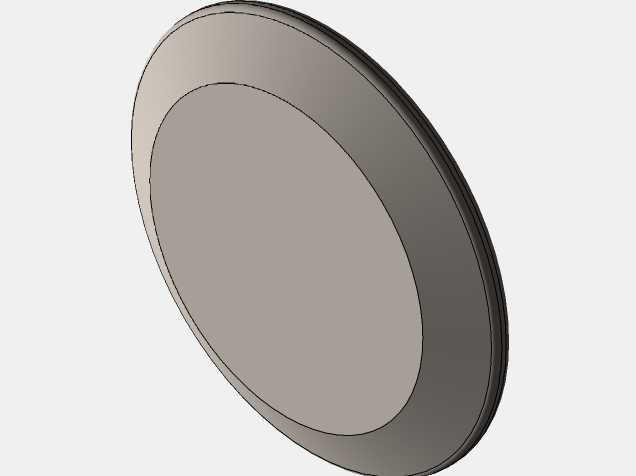

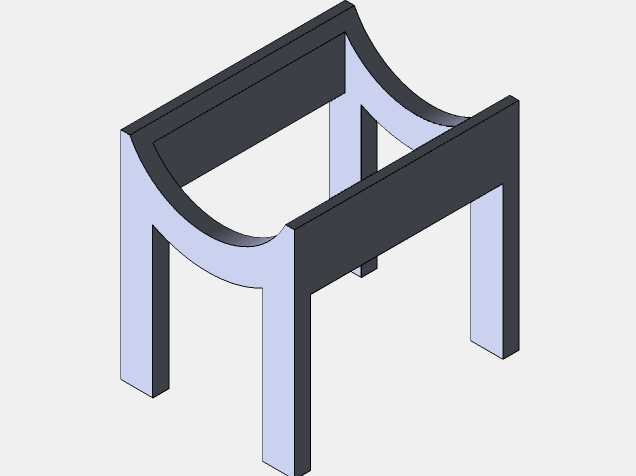

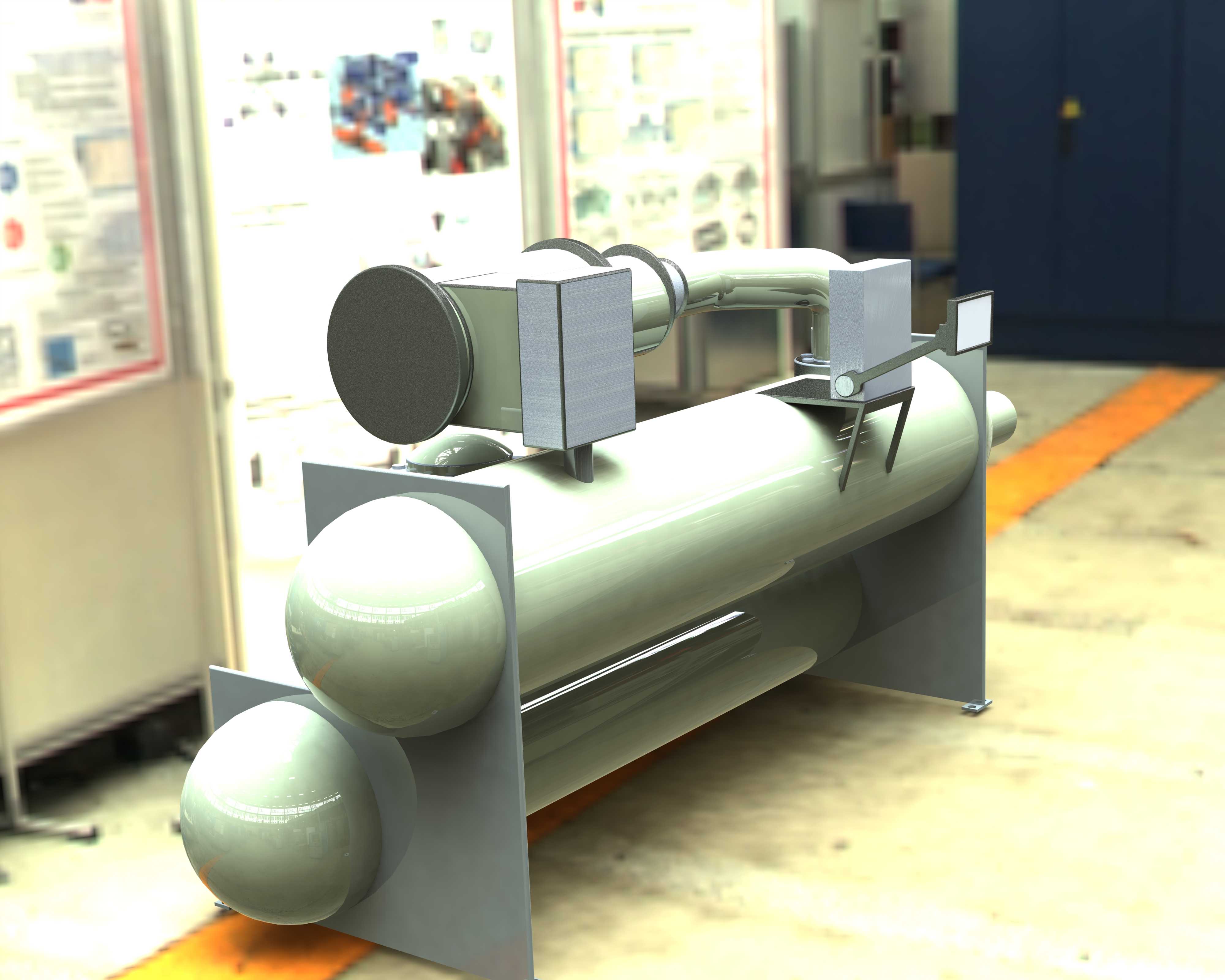

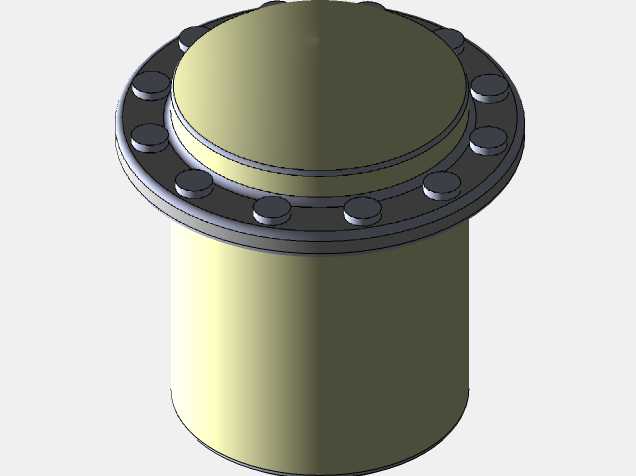

该三维模型还原的是大型商用离心式冷水机组，这类设备广泛应用于大型商业综合体、甲级写字楼、数据中心、工业生产洁净车间、三甲医院等场景的集中中央空调系统中，作为冷源核心设备承担整个空调系统的冷冻水制备功能，通过制冷剂相变循环将建筑内产生的热量携带至冷却水侧，最终通过冷却塔散逸到室外环境，可满足大空间、高负荷场景下的连续稳定制冷需求，相比传统活塞式、螺杆式冷水机组，该类设备单机制冷量更大，能效比更高，适合全年冷负荷需求较高的大型项目使用。从设备实际功能来看，该机组以R134a作为制冷工质，通过离心式压缩机对低压气态制冷剂做功升压，进入冷凝器后与冷却水完成热交换冷凝为高压液态，经节流装置降压后进入蒸发器与空调冷冻水换热，吸收冷冻水热量使其降温为7摄氏度左右的低温冷冻水，通过冷冻水循环泵输送至各个末端空调设备，完成室内降温除湿的循环过程。从设计思路来看，该模型完整还原了设备的上下双筒体结构，上部为冷凝器与离心压缩机集成模块，下部为满液式蒸发器筒体，管路布局充分考虑了制冷剂流动的阻力优化，压缩机进出口采用大曲率弯管设计，减少制冷剂流动过程中的压损，提升机组运行效率；筒体之间的支撑框架采用型钢焊接结构，兼顾承重强度与运输安装的结构稳定性，侧面预留的管路接口位置充分匹配工程现场的管道接驳需求，避免安装过程中出现管路干涉问题。从外形尺寸与安装边界来看，该类机组属于大型落地安装设备，整体外形为长方体框架结构，安装时需要预留足够的设备吊装通道与后期检修空间，机组四周需预留不小于1.2米的检修操作面，顶部需预留压缩机吊装维护的净空高度，设备基础需采用钢筋混凝土浇筑，满足机组满负荷运行时的承重要求与减震需求，进出水管路接口均设置在筒体侧端面，可根据项目现场管路走向选择同侧或异侧接驳方式，适配不同机房的布局条件。模型完整还原了设备外部的管路走向、罐体封头结构、支撑脚座、外接仪表接口等细节，可用于暖通工程设计阶段的机房布局碰撞检查、施工交底阶段的设备安装示意，也可作为制冷设备教学演示的直观教具，帮助技术人员理解大型离心式冷水机组的整体结构与管路连接逻辑。
