带螺旋桨校准结构的小型淬火槽搅拌装置

该搅拌装置主要面向小型热处理淬火工序的作业场景，适配容积有限的小型淬火油槽使用，核心作用是在工件淬火过程中驱动槽内淬火介质形成稳定可控的定向流动，打破工件表面因快速换热形成的介质蒸汽膜，让不同温区的淬火介质充分循环混合，避免局部介质温度过高导致工件淬火硬度不均、淬硬层深度不足、软点或变形超差等热处理缺陷，同时也可用于小型储液槽内的液态介质匀质、添加剂混合等作业场景，适配工业热处理车间、小型热处理加工点位、实验室热处理试验台等多种安装环境。

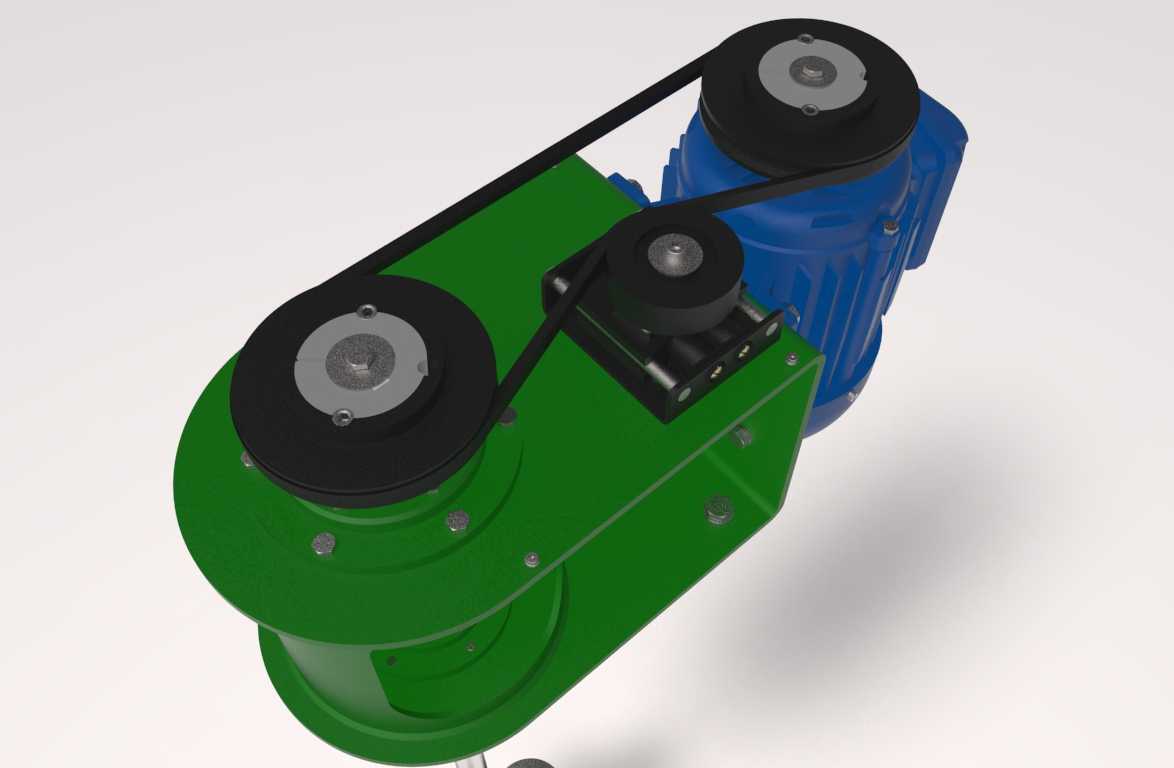

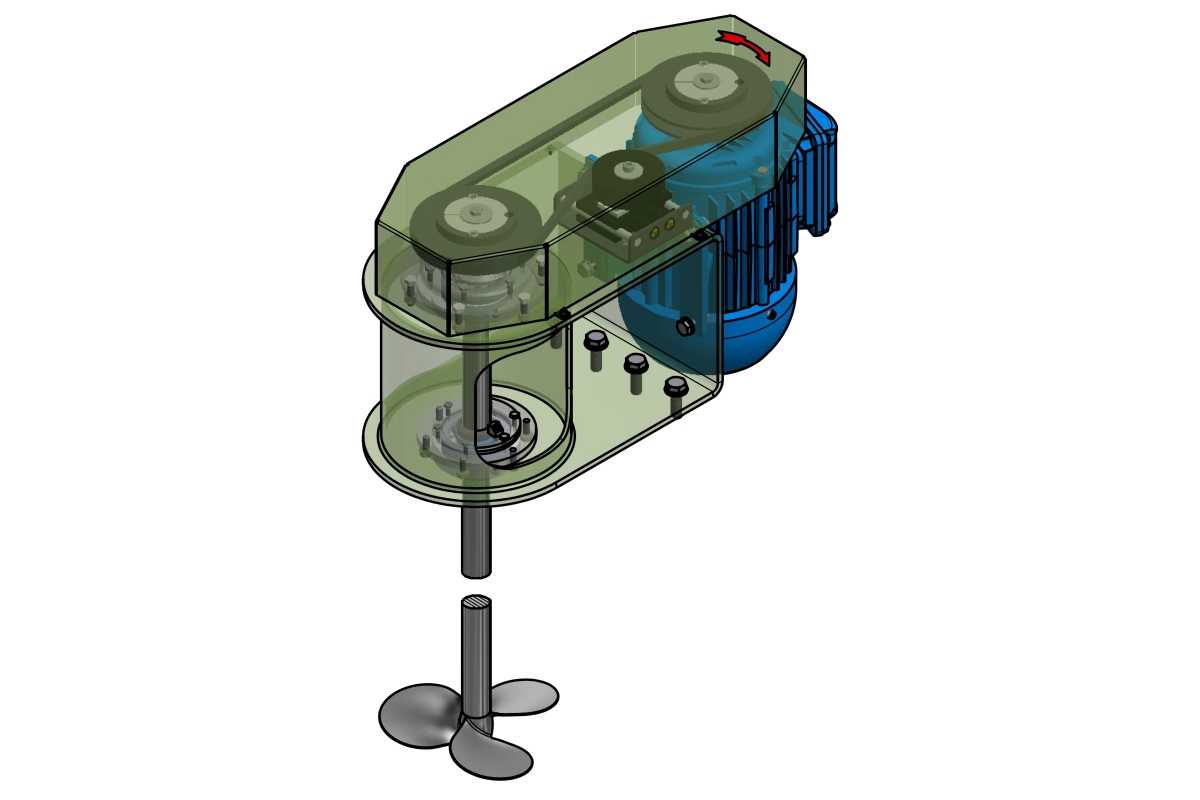

从功能特性来看，装置采用带传动作为动力传输结构，动力端与搅拌执行端通过带轮组实现动力传递，这种结构既可以根据实际工艺需求匹配不同直径的带轮调整输出转速，适配不同淬火工艺对介质流速的要求，也能在搅拌桨遇到意外卡滞时通过皮带打滑实现过载保护，避免动力部件因冲击载荷损坏。搅拌执行端采用三叶螺旋桨结构，桨叶经过曲面弧度优化，运转时可以形成轴向向下的推送流，带动槽内介质从槽底向四周翻涌形成完整循环，相比普通平桨结构搅拌覆盖范围更大，介质流动更平缓均匀，不会产生剧烈的液面飞溅。上部的校准结构可以对搅拌轴的同轴度进行微调，避免长轴运转时出现偏摆晃动，降低轴封位置的磨损，延长设备连续运行的寿命。

设计思路上整体采用集成化紧凑布局，将动力部件、传动结构、安装基座全部整合在同一安装平台上，传动区域设置半透明防护外罩，既可以直观观察皮带运转状态、方便日常巡检维护，也能避免杂物卷入传动结构、防止人员误触运转部件，符合工业设备的安全防护要求。安装基座采用法兰式固定结构，可直接通过螺栓固定在淬火槽顶部的预留安装位，不需要额外搭建复杂的支撑机架，降低现场安装的改造成本。

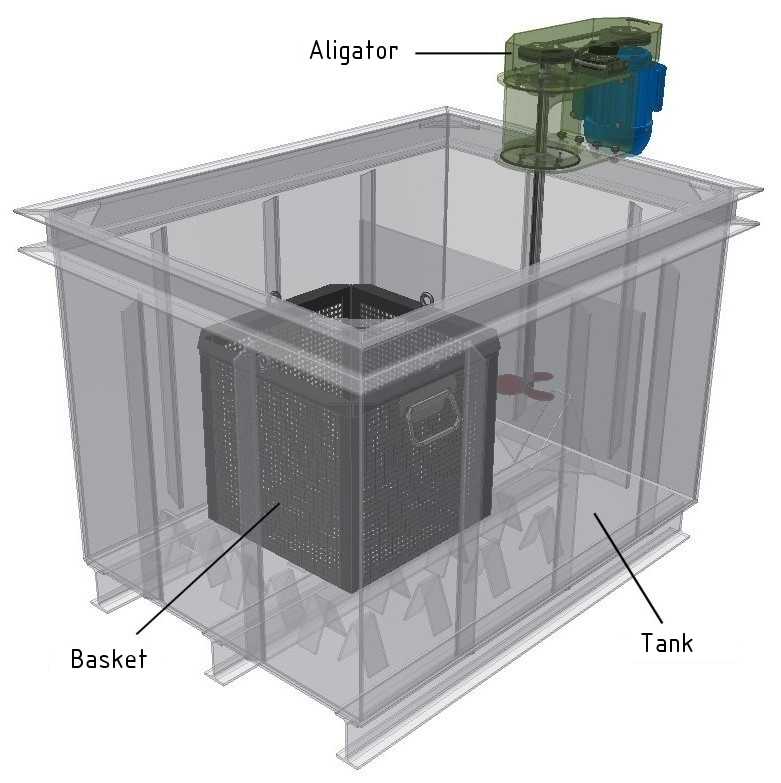

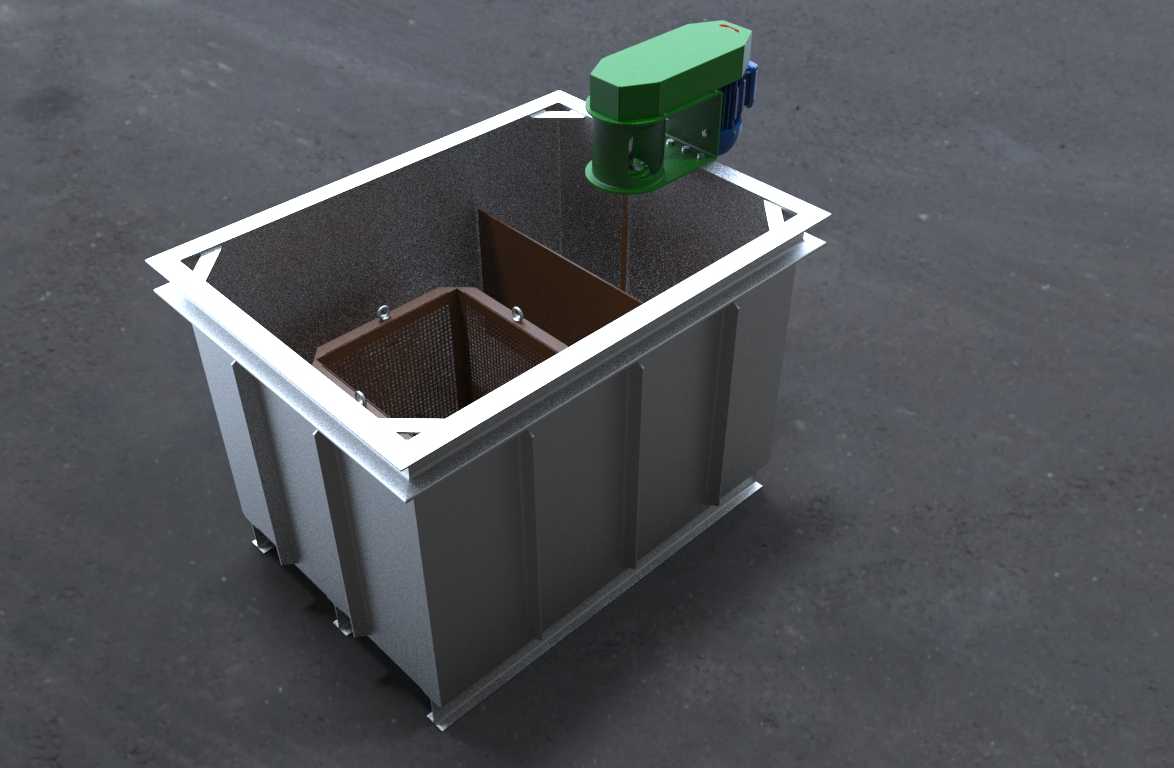

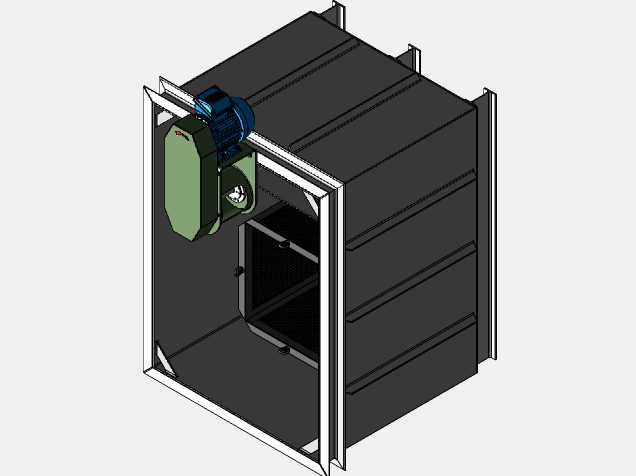

安装边界方面，装置整体竖向布局，上部动力与传动部分位于槽体顶面以上，占用的顶面安装区域尺寸紧凑，不会过多占用槽顶的工件吊装操作空间；下部搅拌轴长度适配常规小型淬火槽的液位深度，螺旋桨的回转直径经过匹配设计，运转时不会触碰槽壁与槽内的工件放置工装，预留了足够的安全间隙，适配槽体开口尺寸适中的小型淬火槽安装使用，不需要对原有槽体进行大规模结构改动即可完成加装。
