多工位气动输送分拣自动化设备

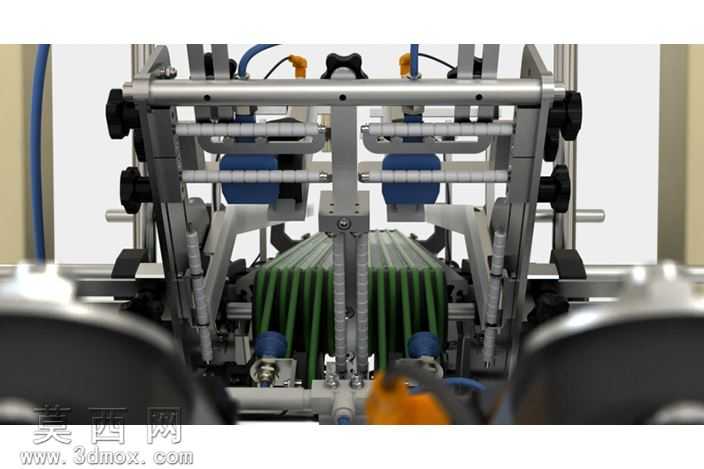

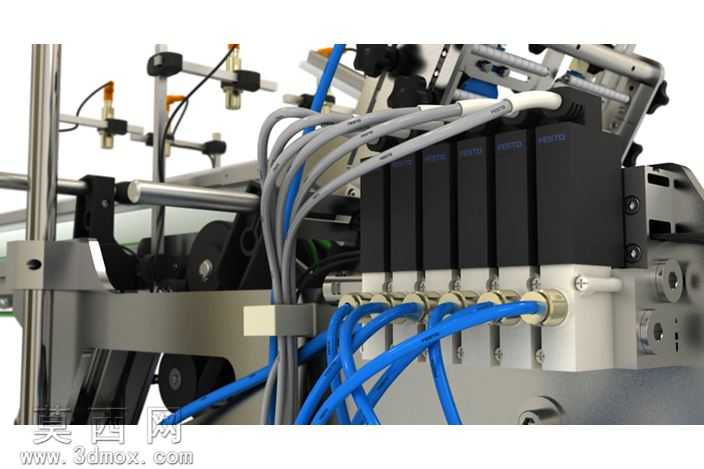

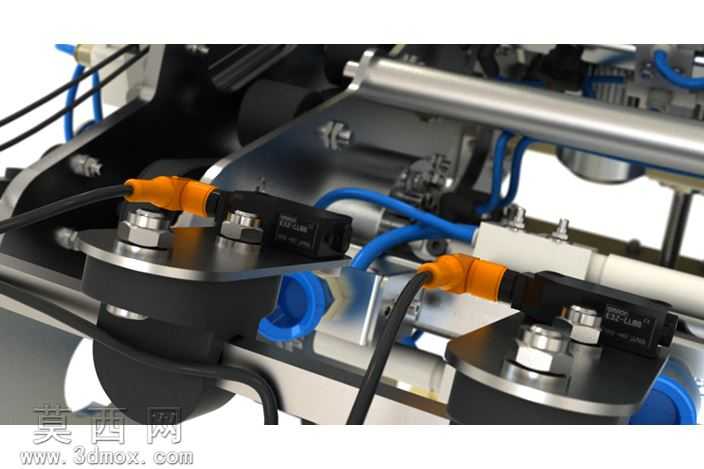

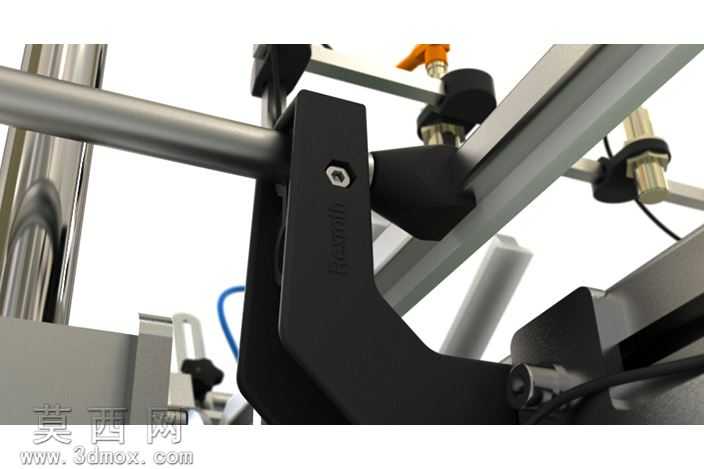

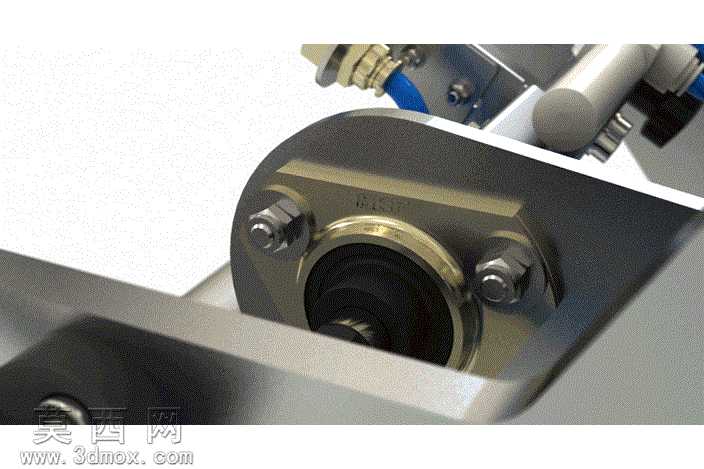

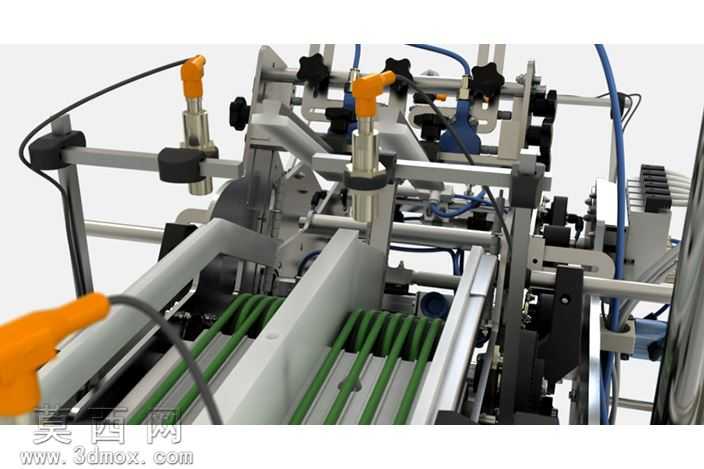

本三维模型为多工位气动式物料输送分拣设备，整体建模过程严格遵循工业自动化设备的实际设计逻辑，在三维建模软件中采用自底向上的装配思路完成搭建。首先完成基础铝型材框架的参数化建模，按照标准工业铝型材的截面尺寸、连接孔位特征绘制零件，确保框架的支撑强度与安装基准完全符合实际生产要求，框架部分采用哑光银灰色金属材质，还原工业铝型材的阳极氧化表面质感，各型材连接处的角码、螺栓紧固件均做了精细化建模，还原真实的装配细节。输送部分采用多组平行绿色防滑皮带作为输送载体，建模时精准还原了皮带的张紧结构、两端的传动辊筒以及下方的托板支撑结构，皮带材质设置为哑光橡胶质感，添加细微的表面纹理模拟工业皮带的防滑纹路，传动辊筒采用金属镀铬材质，还原辊筒的光滑金属表面与两端的轴承安装位特征。设备上部的气动执行机构是建模的核心部分，每一组气动吸盘组件都完整还原了橙色的气动快插接头、金属材质的真空发生器主体、黑色的真空气管以及末端的真空吸盘结构，气管部分采用柔性管路建模方式，还原实际生产中气管的自然弯曲走线形态，接头部分做了细节倒角与防滑纹理处理，金属部件添加轻微的磨损质感，避免渲染效果过于失真。气动组件的安装支架采用可调节式设计，建模时保留了支架上的调节长槽、锁紧旋钮、滑动导轨结构，能够直观体现设备可根据物料尺寸调整工位位置的设计思路，导轨部分采用镀铬光轴搭配线性滑块的结构，滑块上的安装孔、锁紧螺丝均做了1:1还原。设备侧边的气动控制元件，包括蓝色的气管管路、黑色的电磁阀组、节流阀部件，都按照实际气动回路的排布逻辑完成装配建模，管路走线整齐有序，还原真实设备的布线规范。渲染阶段采用工作室柔光环境，对金属部件添加适当的反射效果，橡胶、塑料部件调整合适的粗糙度参数，让整体视觉效果贴近真实工业设备的质感，各部件之间的装配间隙、运动避让空间都经过校验，确保模型结构符合机械设计的合理性要求，完整呈现了一台可用于小件物料分拣、输送、上料工序的自动化设备的完整结构，能够直观展现气动自动化设备的设计逻辑与结构组成。
