球梁平衡光束控制系统仿真设计

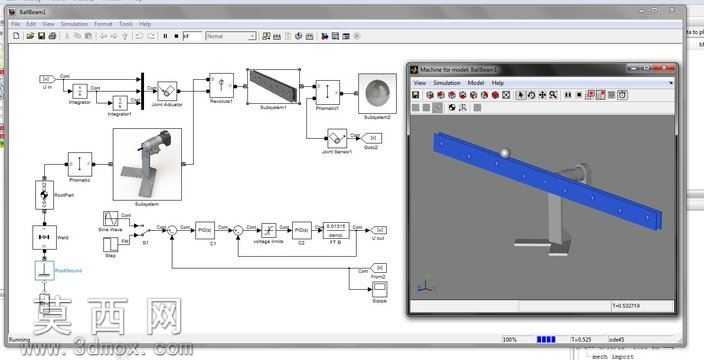

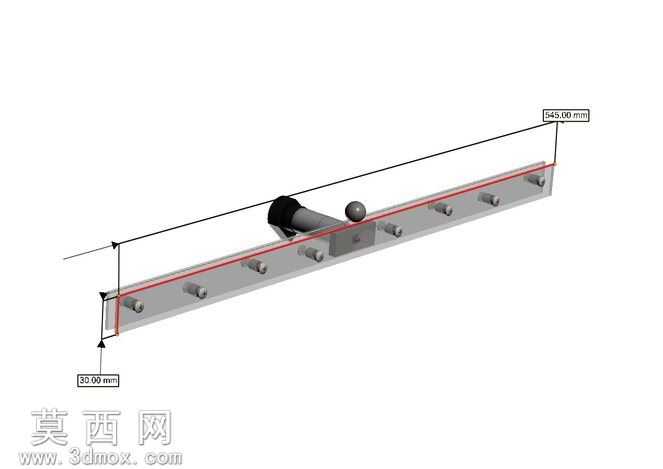

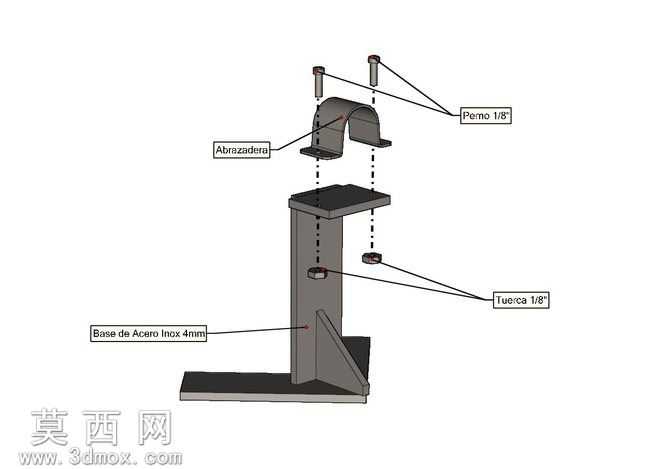

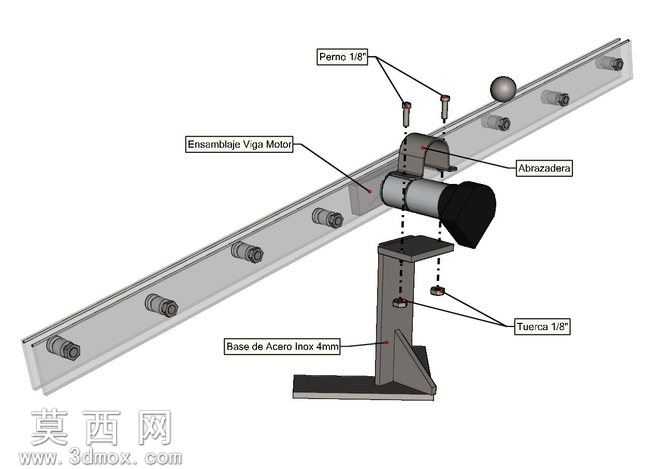

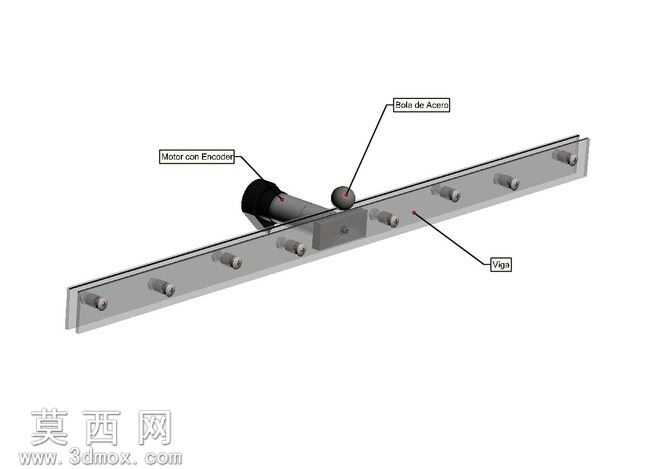

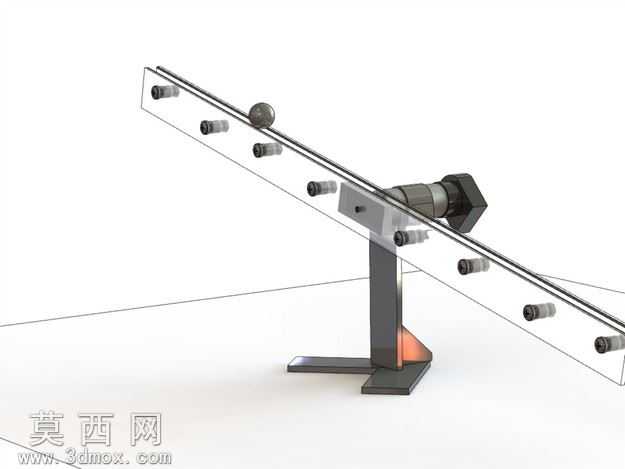

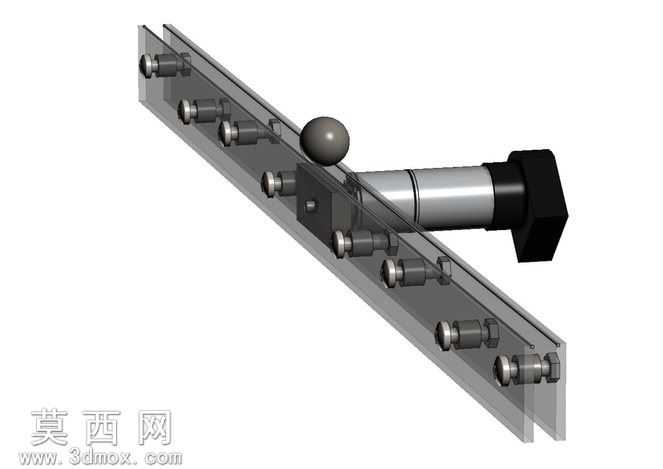

本作品围绕球梁平衡场景搭建光束控制系统仿真模型，依托三维建模环境完成机械结构与控制逻辑的协同搭建。建模阶段首先完成平衡梁、支撑支架、球体以及光束检测组件的三维实体构建，对平衡梁的铰接支撑结构做了精准还原，明确梁体的转动自由度约束，同时对球体在梁面的滚动接触关系做了参数化定义，保证后续仿真中球体运动状态的物理真实性。在结构设计上，支撑支架采用稳定的T型底座结构，平衡梁表面做了均匀的点位标识用于匹配光束检测的位置反馈，光束发射与接收组件的安装位置经过反复校准，确保能够实时捕捉球体在梁面上的实时位置，为控制回路提供准确的位置反馈信号。完成三维实体建模后，将模型导入仿真环境搭建完整的控制回路，依次搭建位置检测模块、信号放大模块、PID控制模块、驱动输出模块的逻辑连接，将三维模型的运动参数与控制模块的信号链路做双向绑定，让控制信号能够直接驱动梁体的俯仰角度调整，同时梁体上球体的实时位置数据能够实时回传到控制输入端形成闭环。仿真调试阶段重点优化了控制参数的响应速度与稳定性，通过调整比例、积分、微分参数，平衡系统的响应灵敏度与超调量，既保证球体偏离目标位置时梁体能够快速做出俯仰调整，又避免调整幅度过大导致球体出现反复震荡甚至脱离梁面的情况。材质与渲染层面，对金属支架赋予哑光金属材质，平衡梁采用蓝色工程塑料材质，球体赋予光滑反光的金属球材质，光束组件添加半透明的光学材质效果，让仿真运行过程中各部件的视觉区分度清晰，便于观察系统的运行状态。整个设计将三维机械结构与自动控制原理深度结合，通过仿真环境直观展现闭环控制系统的动态调节过程，可用于自动控制课程的原理演示，帮助理解位置反馈、闭环调节、参数整定等核心控制概念，验证了三维模型导入控制仿真环境开展动态模拟的可行性，为机电一体化系统的虚拟调试提供了可参考的实现路径。
