海浪动能转换波发生装置结构设计

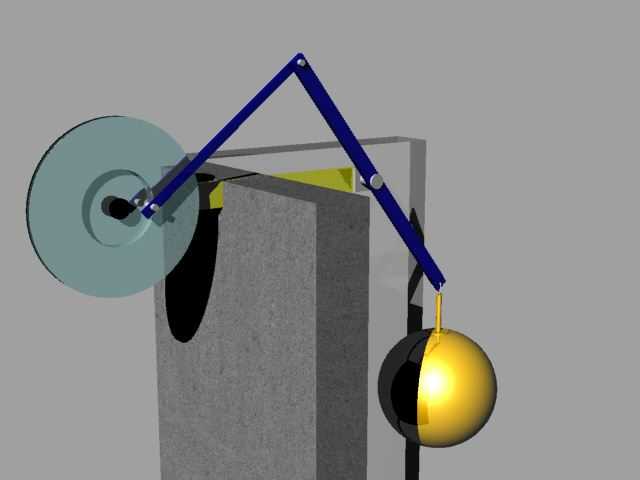

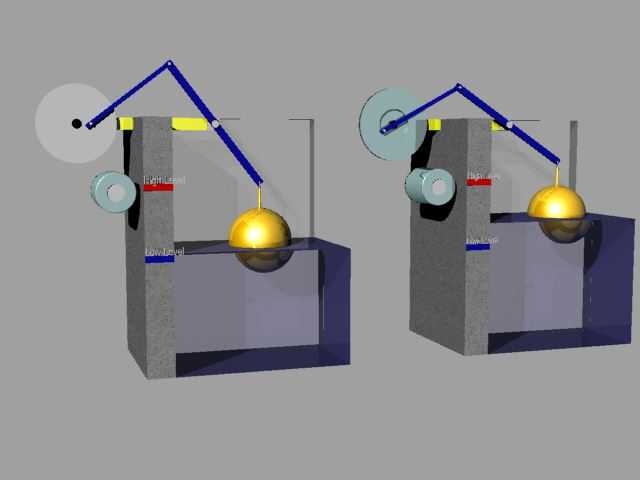

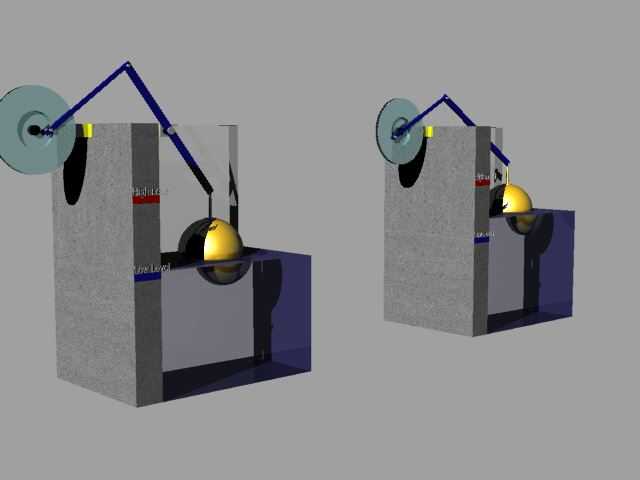

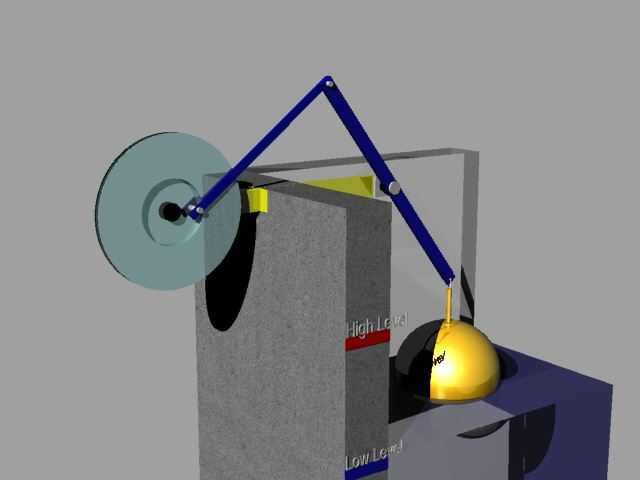

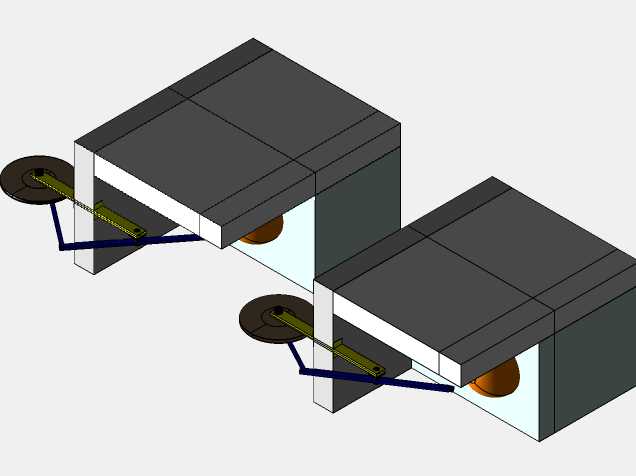

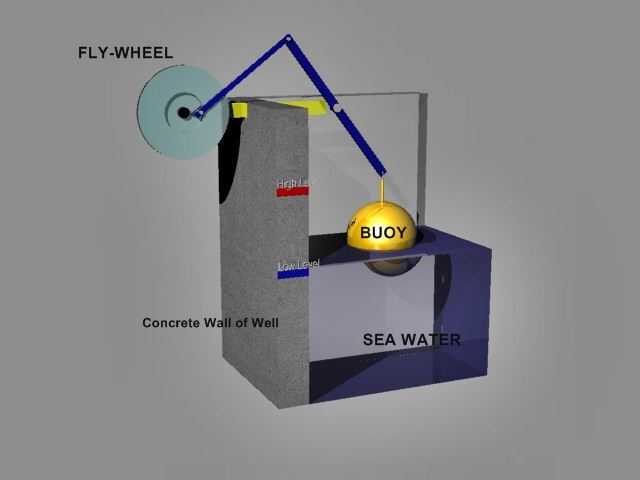

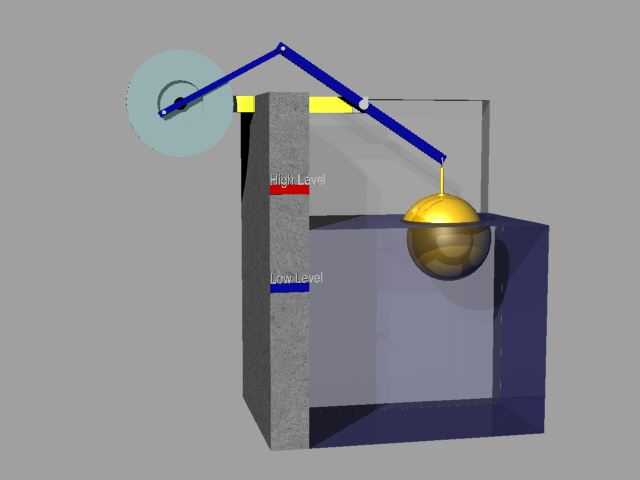

该装置面向近岸海域波浪能开发场景设计，核心用途是将海浪上下起伏的无规则往复运动，转化为可驱动发电单元的稳定圆周运动，为离岸小型海洋监测设备、近岸海岛辅助供电系统提供清洁动能来源，适配潮间带、近岸浅井式安装场景，可依托现有海岸混凝土井壁结构完成布设，无需额外搭建大型海上支撑平台，大幅降低近岸波浪能采集的布设成本。装置整体采用模块化分体结构设计，核心功能单元包含浮标动能采集模块、连杆传动模块、飞轮储能稳速模块三个部分。浮标动能采集模块采用半球形密封浮体结构，浮体下半部分浸没于海水中，可随海浪上下波动产生竖直方向的位移，浮体顶部通过铰接点与传动连杆相连，将竖直方向的往复力传递至传动链路；连杆传动模块采用双段铰接曲柄连杆结构，可将浮标的竖直直线位移转化为飞轮端的旋转力矩，连杆铰接点均采用自润滑耐磨铰接结构，适配海洋高盐高湿环境下的长期无维护运行需求，减少传动卡滞风险；飞轮储能稳速模块采用大惯量圆盘式飞轮结构，可储存海浪波峰波谷间隙的动能，平抑海浪无规则波动带来的转速波动，让输出端的圆周运动更平稳，为后端发电机提供稳定的转速输入，避免转速骤变损伤发电单元。设计过程中充分考虑近岸安装的边界条件，装置依托混凝土井壁作为固定支撑，整体结构沿井壁竖直方向布设，浮体的活动行程适配近岸常规潮差范围，不会因潮汐水位变化出现浮体脱开海水或者顶死结构的问题，飞轮模块布置在井壁上方的干燥舱段内，远离海水浸泡区域，降低传动部件的腐蚀风险。整套结构没有复杂的精密传动部件，加工门槛低，常规机械加工即可完成所有零部件的制造，后期维护仅需定期检查铰接点的磨损情况，整体运维成本远低于传统离岸波浪能采集设备，适合在近岸小功率波浪能供电场景下推广应用，可作为偏远海岛、海洋观测浮标、近岸警示航标的辅助供能装置，减少对传统化学电池、岸电供电的依赖。
