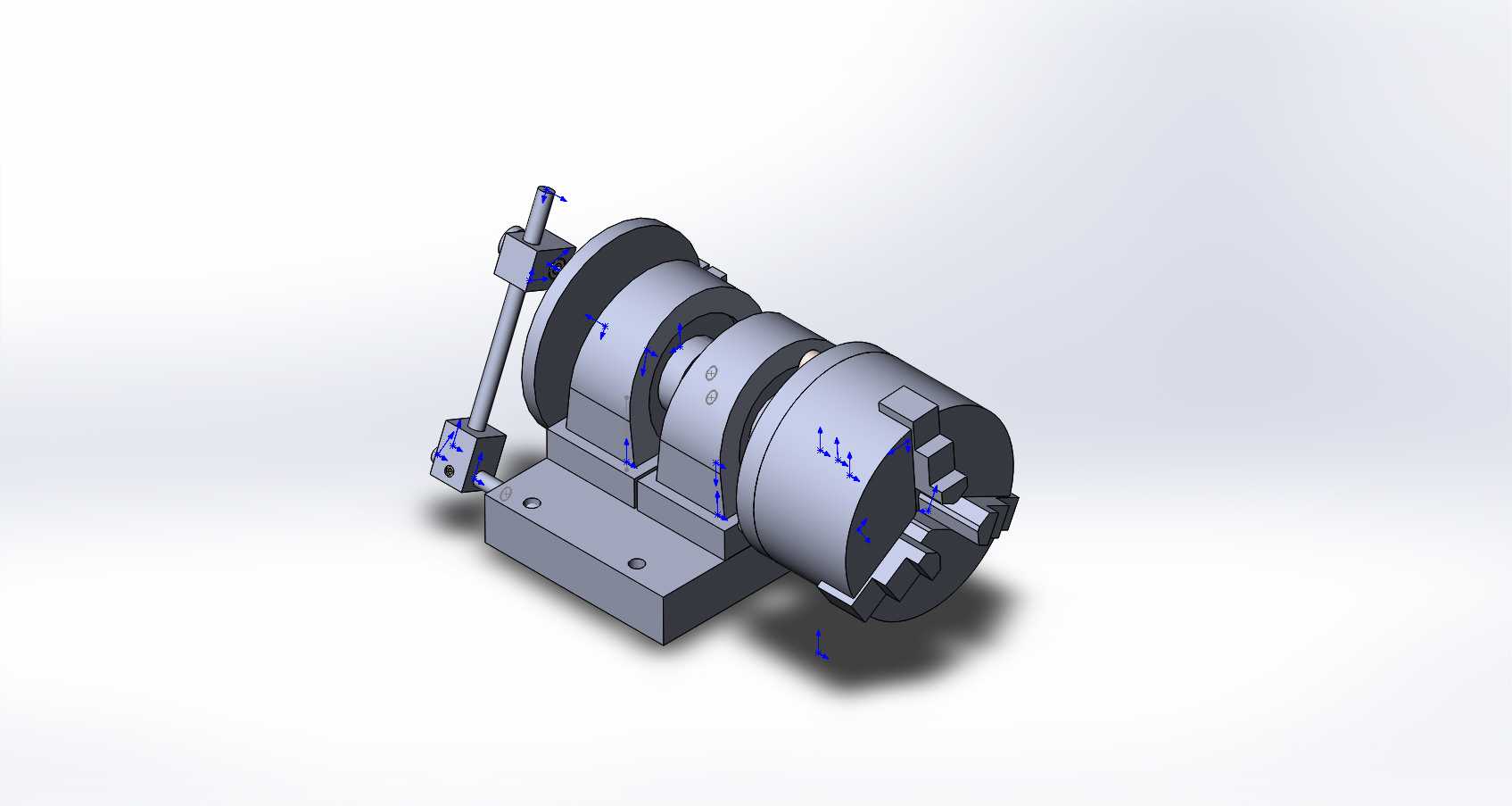

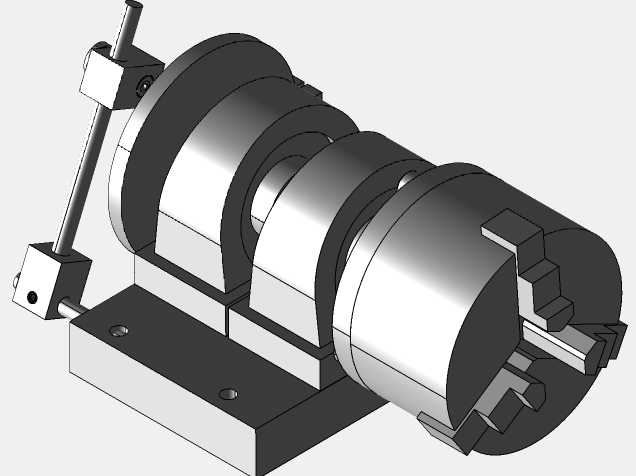

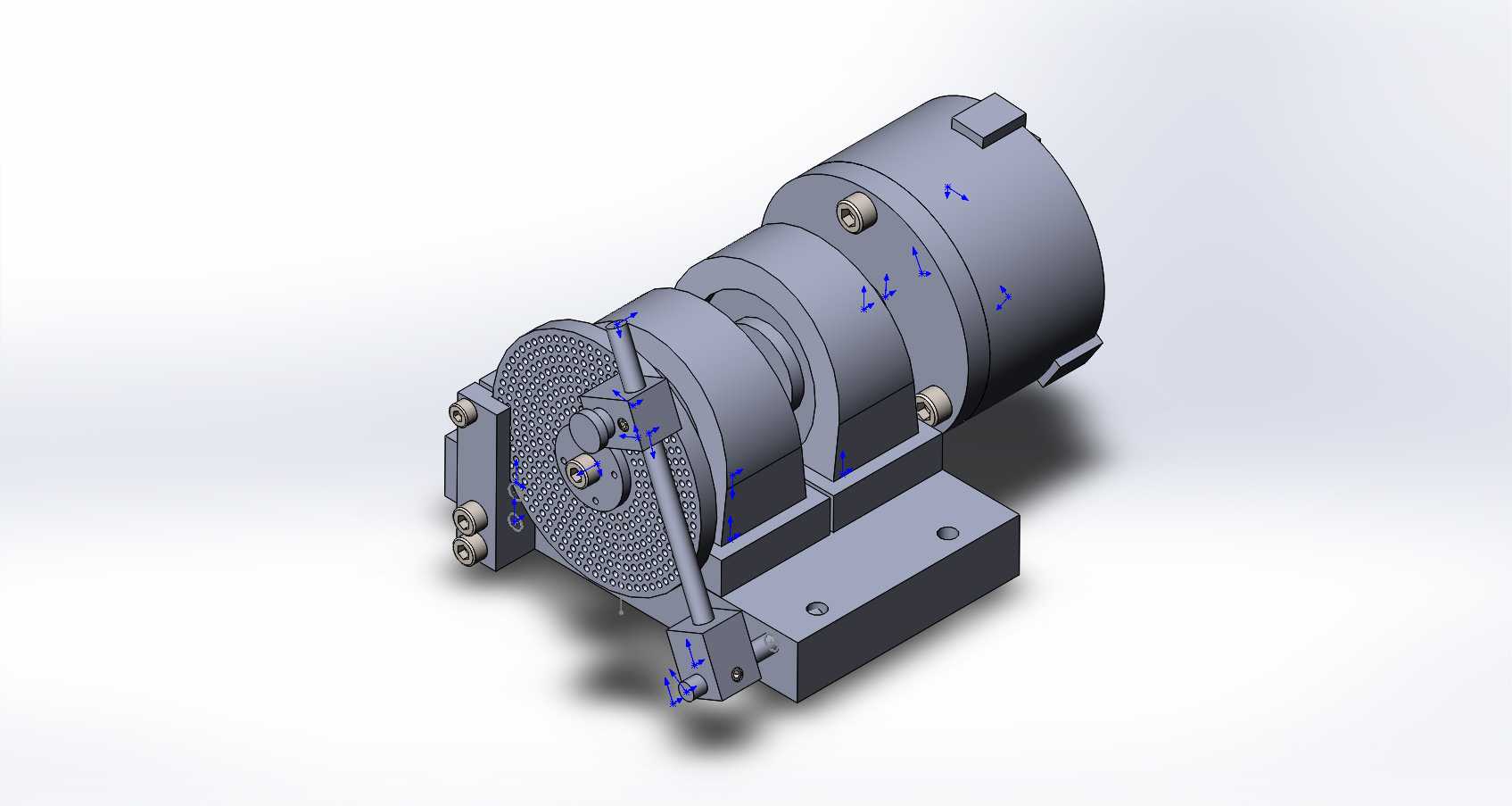

80mm规格车床配套卡盘分度刀头结构

在普通车床的小批量多工序加工场景中，常规刀位往往无法满足工件多面分度加工的需求，尤其是针对小型轴类、盘类零件的等分槽、等分孔、多角度平面加工工序，反复装夹找正不仅会大幅降低加工效率，还容易累积装夹误差，最终影响零件的形位公差与加工精度。这款适配80mm卡盘的车床分度刀头，正是为解决这类加工痛点设计的配套工装，可直接安装在车床中拖板或刀架位置，配合车床主轴的装夹功能完成多工位分度加工，无需额外配置专用分度头或二次拆装工件，能有效压缩中小批量零件的加工辅助时长。该分度刀头采用模块化的结构设计思路，核心分度功能通过可更换的分度圆盘实现，不同等分规格的圆盘可快速拆装切换，能够适配4等分、6等分、8等分、12等分等常见分度需求，无需对刀头主体结构进行调整，即可覆盖多数常规小型零件的分度加工场景。刀头的夹持端采用标准卡盘连接接口，可直接适配80mm直径规格的三爪卡盘，装夹工件时能保证与分度回转中心的同轴度，避免分度过程中出现偏心晃动的问题。主体支撑部分采用一体式铸铁基座设计，安装面预留了标准的螺栓固定孔位，可直接匹配常见车床的刀架安装槽位，安装时无需额外加工转接板，固定后整体刚性充足，能够承受车削过程中的径向切削力，减少加工震颤。从安装边界来看，该刀头整体结构紧凑，回转部分最大直径不超过160mm，轴向总长度控制在220mm以内，安装后不会与车床主轴、尾座产生运动干涉，适配多数中小型普通车床的加工行程范围。操作端设置了便捷的锁紧与拨动手柄，完成分度转动后可快速锁死分度盘，防止切削过程中分度位置偏移，手柄的操作位置靠近刀架外侧，操作人员无需探身即可完成分度调节，操作流程顺畅。在实际加工应用中，这款分度刀头可完成小型零件的四方、六方车削，等分油槽加工，径向等分孔的钻铰工序，以及多角度斜面的车削加工，替代了传统需要换装专用分度夹具的复杂流程，尤其适合机修车间、小型加工坊的多品种小批量生产场景，能够在不改造车床主体结构的前提下，拓展普通车床的加工能力，降低小型零件多工序加工的设备投入成本。
