圆盖带离合器三板式注塑模具结构

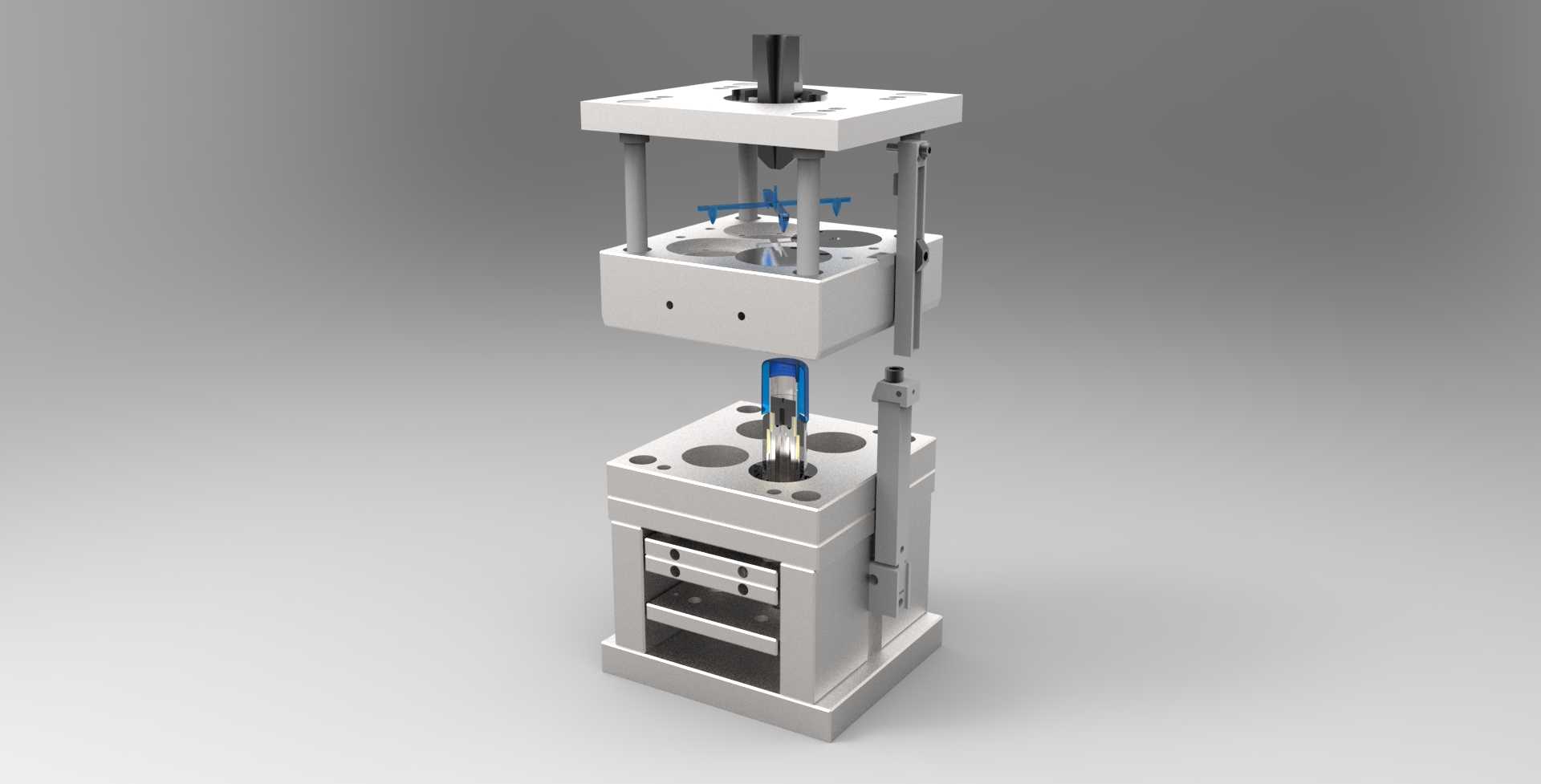

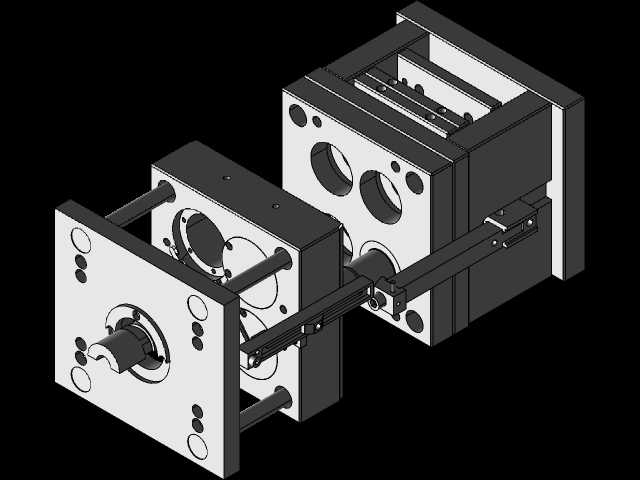

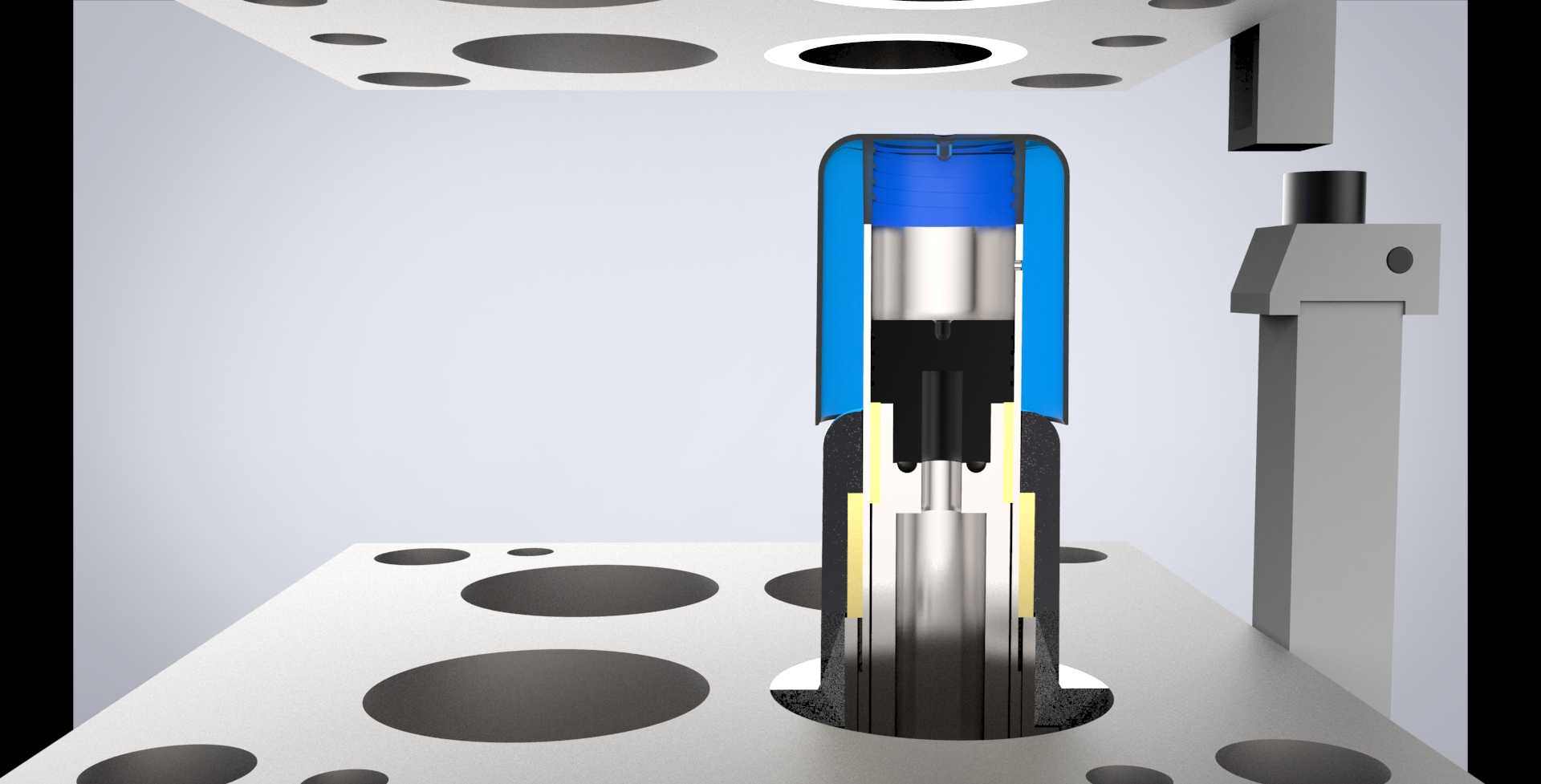

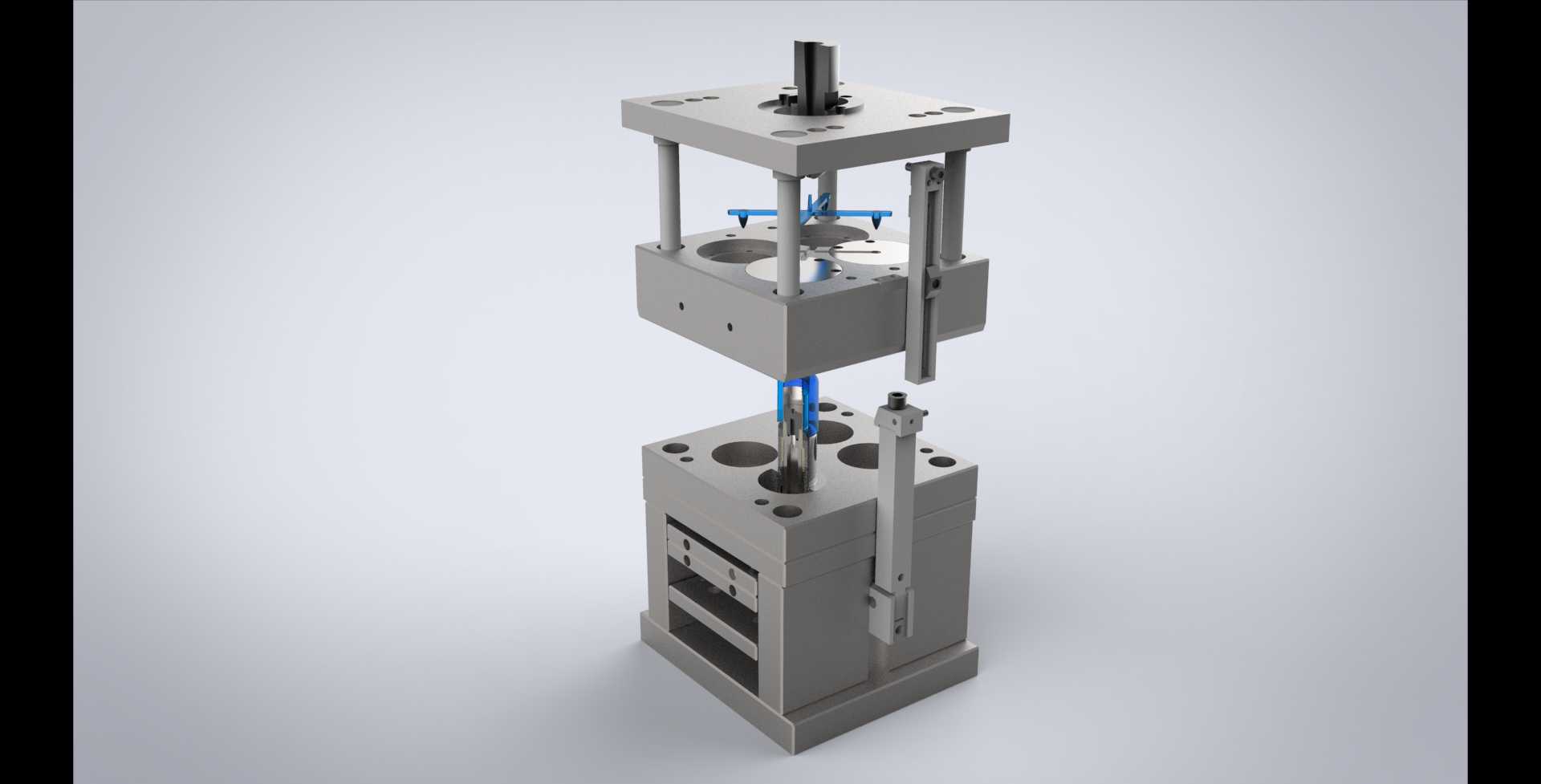

这套三板式注塑模具主要面向带离合器结构的圆盖类塑胶件量产场景，在日用汽配、小型机电配件的注塑生产环节中应用广泛，适配卧式注塑机的常规安装工位，能够在连续生产节拍下稳定完成带嵌合离合器结构的圆盖塑件成型作业，解决了传统两板模在成型带内侧离合卡合结构塑件时脱模困难、流道残留影响塑件外观的痛点。从实际生产用途来看，该模具专门针对带内置离合器卡位的圆形端盖类产品设计，这类塑件常作为小型传动组件的端盖、密封防护盖使用，需要兼顾外表面的光洁度与内部离合器卡位的尺寸精度，保证装配后离合结构的卡合顺畅度与传动稳定性。在功能特性上，这套三板模采用了细水口进胶方案，能够在开模过程中自动完成流道凝料与塑件的分离，无需人工修剪浇口，大幅提升量产时的生产效率，降低后续人工处理的成本；模具内部针对离合器的异形卡位结构设计了组合式内抽芯机构，开模时通过定模侧的拉钩与斜导柱联动，先完成分型面的第一次分型拉出流道凝料，再带动内抽芯滑块完成离合器卡位的侧向脱模，最后通过顶出机构将塑件从型芯上平稳顶出，避免脱模过程中卡接结构出现拉伤、变形的问题。设计思路上，整套模具围绕塑件的结构精度需求展开，模架采用标准三板模模架为基础，上下固定板的安装孔位匹配常规120-160吨卧式注塑机的拉杆间距，安装时无需额外改装机床压板位；型腔采用整体式镶件结构，方便后续量产过程中出现磨损时快速更换维修，型芯侧针对离合器的多个均匀分布卡位，设计了等分的滑块抽芯结构，保证每个卡位的脱模行程一致，避免出现抽芯不同步导致的塑件卡滞；冷却水路围绕型腔与型芯做环绕式布局，进出水接口设置在模具非操作侧，适配车间常规的冷却水塔供水系统，能够将成型周期内的模温稳定控制在PP、ABS等常用塑胶的适宜成型区间，减少塑件的冷却变形，保证圆盖的圆度与内部卡位的尺寸公差。在安装边界上，模具整体闭合高度适配常规注塑机的最小模厚要求，开模行程预留了足够的取件空间与流道脱落空间，顶出杆的位置与注塑机的顶棍孔位一一对应，导柱导套采用高精度配合结构，保证合模时的对中精度，避免长期生产过程中出现型腔错位导致的塑件飞边问题，整套结构兼顾了量产稳定性与维护便捷性，能够适配中小批量到大批量的连续生产需求。
