双过滤系统化物处理装置结构设计

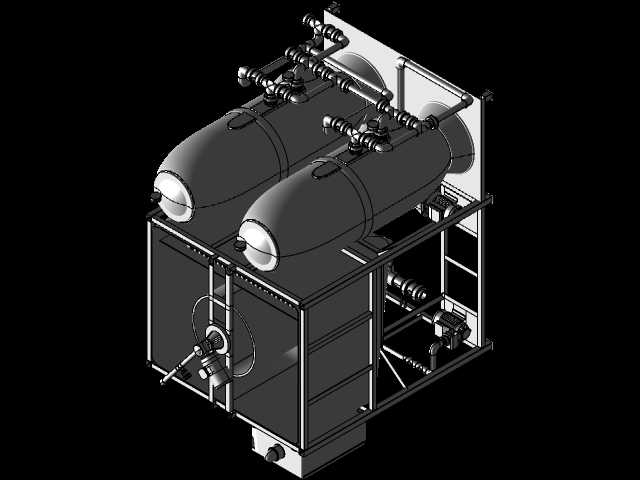

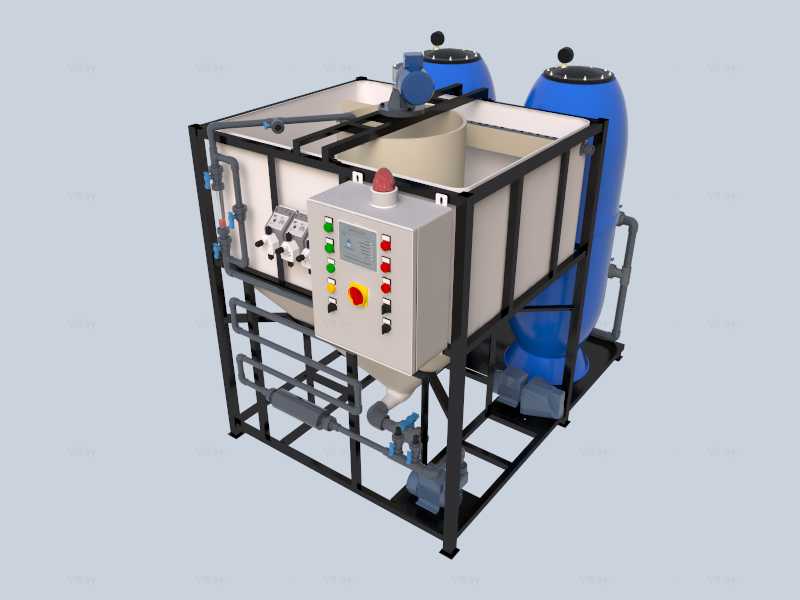

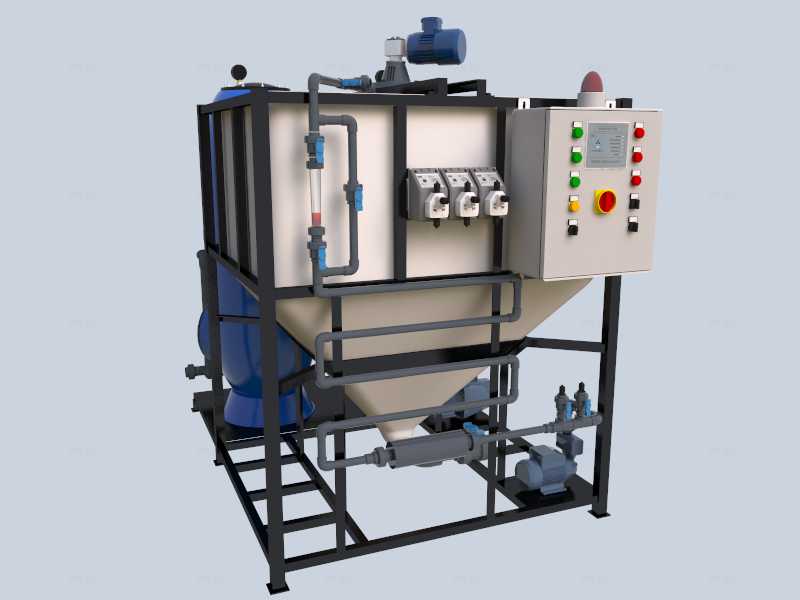

该双过滤系统化物装置主要面向精细化工、表面处理、小型工业废水预处理等生产场景，可部署在车间产线旁的物料中转区域，或是厂区污水处理工段的前端预处理单元，用于分离化物介质中的固体悬浮杂质、絮凝沉淀物，同时完成介质的稳压输送与流量调控，避免杂质进入后续反应釜、输送泵或是排放管网造成堵塞、磨损问题，适配中小批量连续式化物处理作业需求。设备整体采用撬装式集成设计思路，将过滤单元、动力输送单元、管路阀组、电控系统全部整合在一体式碳钢焊接机架上，无需现场拆分组装，到场后仅需对接进出料管路与供电线路即可投入使用，大幅缩减现场安装调试的周期与施工成本。核心过滤单元采用上下双舱结构设计，上部为方形重力沉降预过滤舱，舱体侧面设置透明可视液位管，可实时观察舱内介质液位与积渣状态，舱顶配置搅拌电机，可对进入舱内的化物介质进行低速搅拌，避免大颗粒杂质快速沉积板结造成滤层堵塞；下部为锥斗结构的精过滤舱，锥斗角度设置为62度，可保障过滤后的沉渣沿锥壁顺畅滑落至底部排渣口，不会在舱壁残留积料。装置侧面配置完整的管路阀组，包含手动截止阀、流量调节阀、旁路回流管路，可根据实际处理的介质特性灵活调节进料流量与过滤压力，当需要更换滤材或是清理舱体时，可切换旁路管路维持生产连续运行，无需全线停机。右侧集成的电控箱采用IP54防护等级设计，面板上配置启停按钮、急停按钮、运行状态指示灯、故障报警灯与压力显示仪表，可实时显示设备运行压力、电机运行状态，当出现滤层堵塞压力超标、电机过载等异常情况时，顶部红色报警灯将触发声光提示，提醒操作人员及时排查处理。设备底部配置两台专用化工输送泵，一用一备设计，可在单台泵维护时自动切换备用泵运行，保障处理流程不中断。整机外形尺寸遵循标准工业车间通道通行要求，宽度控制在1.4米以内，长度控制在2.2米以内，高度控制在2.1米以内，可顺利通过常规车间防火门与货运电梯，安装时仅需预留0.8米的侧面操作空间与1米的正面维护空间即可，底部机架设置四个可调式支撑脚，可适应不平整的车间地面，调平后设备运行振动量控制在0.2mm/s以内，不会出现管路松动或是焊缝开裂问题。整套装置的管路布局采用横平竖直的排布原则，所有管路转弯处均采用大半径弯头，减少介质输送的阻力损失，阀件操作位置全部设置在人体站立操作的舒适高度区间，无需攀爬或是俯身即可完成所有阀件的调节操作，日常维护时仅需打开上部舱盖即可更换滤材、清理预过滤舱的积渣，底部排渣口配置快开式结构，可快速排出沉积的废渣，降低日常运维的操作难度。
