带液压气动阀钢制压滤罐体结构设计

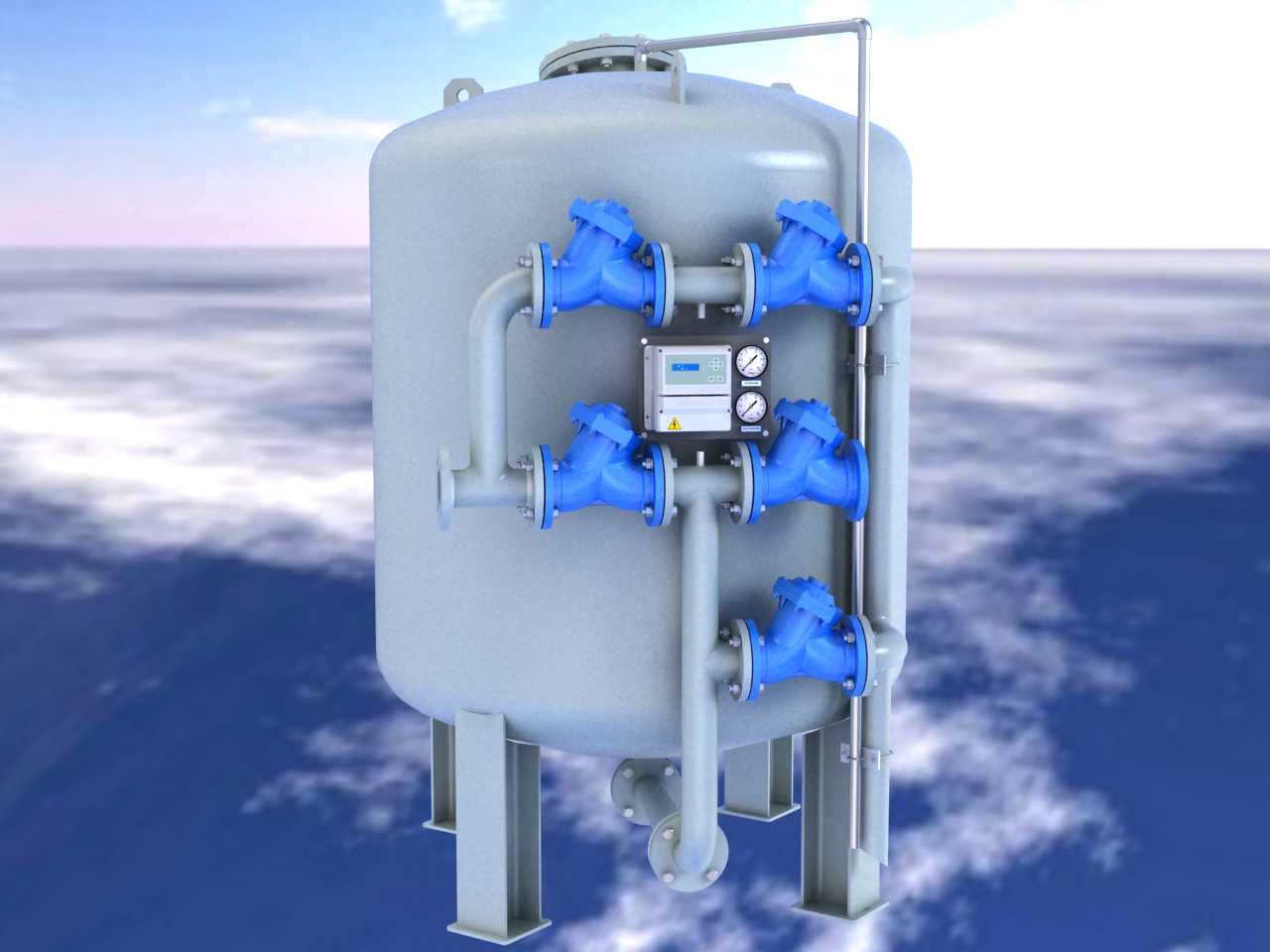

该钢制压滤设备主要应用于工业水处理、化工流体精制、食品加工料液净化等场景，可在连续生产流程中完成固液分离、介质截留、杂质滤除作业，适配市政供水预处理、工业循环水净化、化工料液除杂、制药原液澄清等多类工况，能够在带压运行状态下稳定截留流体中的悬浮颗粒、絮状杂质与不溶物，保障下游工序的流体洁净度达标。设备主体采用立式承压罐体结构，罐体选用钢制材料加工成型，可承受额定工作压力下的长期载荷，罐体底部设置三点式支撑支腿，支腿与罐体采用焊接连接，支腿底部预留安装固定孔位，可直接与混凝土基础或钢制安装机架通过螺栓锁紧固定，安装时需预留罐体周边至少八百毫米的操作维护空间，顶部需预留五百毫米以上的滤料装填与检修操作空间，罐体侧面管路外延距离罐体中心最大尺寸为一千二百毫米，可适配常规工业厂房的设备排布间距要求。罐体侧面集成五路蓝色流体控制阀组，阀组通过无缝钢管与罐体内部腔室连通，管路布局采用对称式排布，既保障流体进出的流道均匀性，也便于日常操作时的阀门启闭识别，阀组中部集成控制箱与压力检测仪表，可实时显示罐体内部运行压力，同时配套液压气动控制组件，可实现阀门的远程自动启闭与工况联锁，无需人工逐个操作阀门即可完成过滤、反洗、排污的全流程切换。设计过程中优先考量承压结构的应力分布合理性，罐体封头采用标准椭圆封头结构，降低承压状态下的应力集中风险，管路与罐体的连接部位均做补强处理，避免长期带压运行出现焊缝渗漏问题，阀门选型匹配管路通径与额定压力参数，保障流体通过时的压损控制在合理区间，控制箱的安装位置处于人体站立操作的舒适高度，便于现场巡检时快速读取压力数值、切换运行模式。设备整体做防腐涂装处理，可适配潮湿、轻度腐蚀的工业车间环境，底部设置排污管路接口，可直接对接厂区排污管网，反洗作业时可快速将截留的杂质排出罐体，无需额外拆装设备即可完成日常排污维护，整体结构紧凑，安装流程简便，可直接对接上下游工艺管路快速投入生产使用。
