膜式细气泡空气扩散装置结构设计

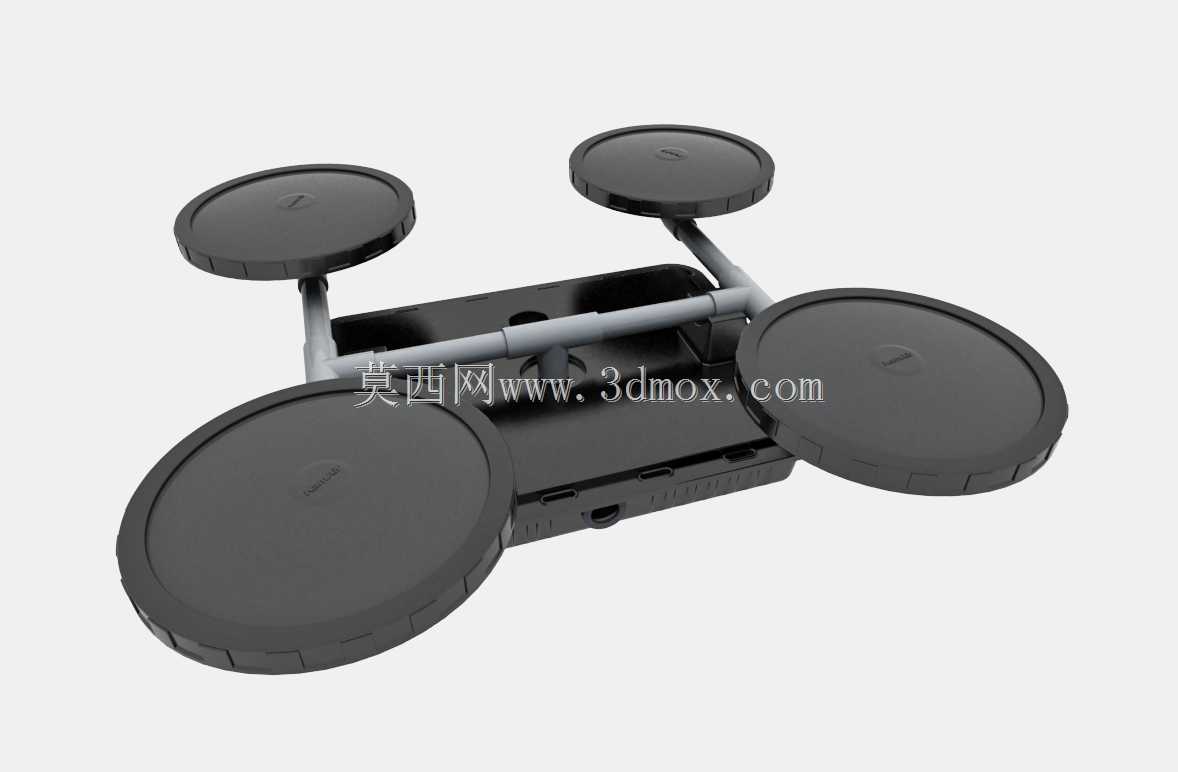

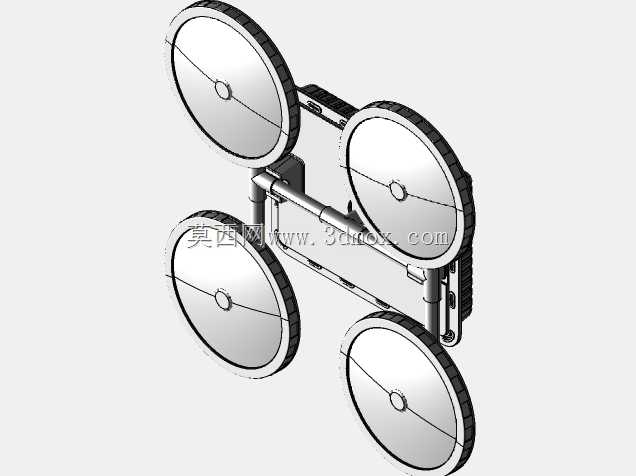

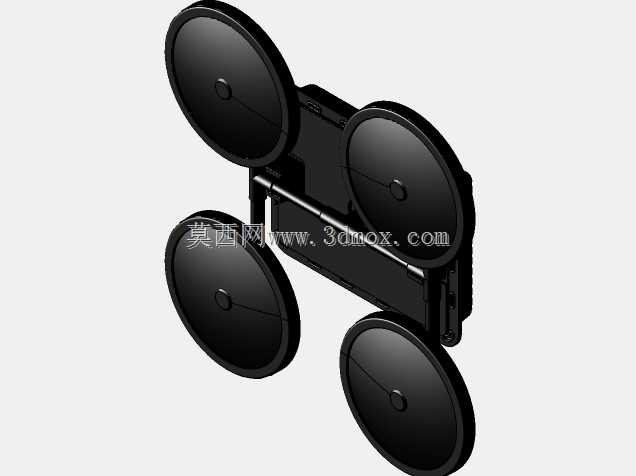

　　该装置核心应用于水处理曝气环节，在市政污水好氧处理池、工业废水生化处理单元、小型一体化净水设备的溶氧工段都能适配，核心作用是通过膜片切割将通入的压缩空气拆解为微米级细气泡，大幅提升气液接触面积，让氧气溶解效率相较传统穿孔曝气管提升六成以上，避免大气泡快速逸散造成的气源浪费。从结构组成来看，主体基座采用耐腐工程塑料一体成型，内部预留气流分配腔道，四个扩散盘通过硬质导气管与基座连通，导气管与基座、盘体的衔接处做了锥面密封结构，无需额外密封垫即可耐受0.1MPa以内的工作气压，不会出现接口漏气导致的气泡粒径不均问题。每个扩散盘表面覆盖三元乙丙材质的微孔膜片，膜片表面采用激光打孔形成均匀的微米级开孔，未通气时膜片开孔处于闭合状态，

　　可避免池内污水倒灌进入气路堵塞管路，通气时在气压作用下膜片微微鼓起，开孔撑开释放均匀细气泡，停气后开孔自动闭合，长期使用也不会出现膜片粘连问题。设计阶段优先考虑了安装维护的便捷性，基座底部预留标准快装接口，可直接与现场的供气支管插接固定，无需额外焊接或法兰连接，四个扩散盘呈对称分布，单盘覆盖的曝气服务半径可达0.8米，整体安装后占用的池底垂直高度不超过150毫米，不会对池内的推流装置、污泥回流管路造成干涉。导气管采用抗老化硬质PVC材质，可长期浸没在污水环境中不发生脆裂，盘体边缘做了圆弧过渡处理，安装过程中不会划伤施工人员，也不会刮蹭池内的其他管线。气流分配腔道内部做了导流坡面设计，通入的压缩空气会被均匀分配到四个扩散盘，

　　不会出现近端盘体气量过大、远端盘体气量不足的偏流问题，保证整个曝气区域的溶氧值均匀度控制在±10%以内，给生化段的微生物提供稳定的好氧环境。在外形尺寸边界上，整体装置的最大外接矩形尺寸为320毫米×320毫米，单套装置的有效服务面积约2平方米，现场排布时可按照1米的间距进行阵列布置，适配不同容积的处理池需求。基座侧面预留了气量调节的预留接口，可根据实际水质情况调整单组装置的通气量，无需改动整体供气管路。膜片采用快压式固定结构，更换膜片时只需撬开盘体的压圈即可完成更换，无需将整个装置从池底拆下，大幅降低后期维护的工作量。装置整体的重量控制在1.2千克以内，单人即可完成搬运与安装作业，无需借助吊装设备，适合小型项目的快速施工部署。

　　在结构强度校核阶段，针对导气管与基座的衔接位置做了加强筋设计，可承受安装过程中的侧向掰扯力，不会出现导气管断裂的问题，基座底部的接触面做了防滑纹理设计，安装在池底后不会因为气流反冲力出现移位。针对不同的水质场景，膜片可更换为硅胶材质适配高温废水场景，也可更换为聚氨酯材质适配含油废水场景，主体基座与导气管的材质无需改动，具备较强的场景适配性。
