高压旋涡式工业鼓风机三维结构设计

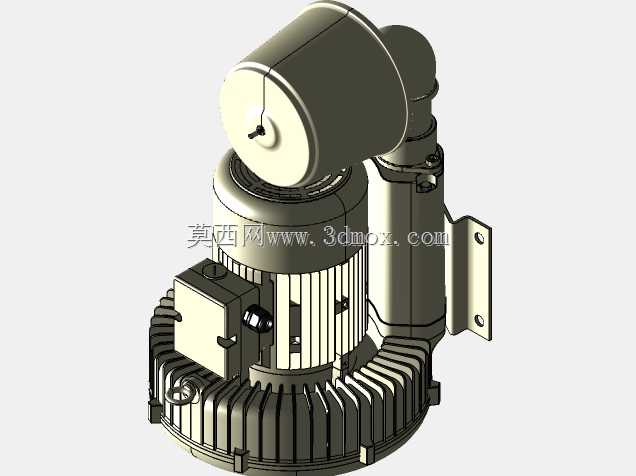

　　这款高压旋涡式鼓风机的三维建模，完全围绕工业现场实际安装与使用需求搭建，建模过程中优先还原了设备在不同工况下的适配边界，没有做多余的艺术化修饰，所有结构特征都对应实际加工与装配逻辑。从应用场景来看，这类设备覆盖的工业环节极广，印刷行业里可做吸附式输纸的负压源，污水处理环节能为曝气池提供高压鼓风满足水体增氧需求，包装生产线的真空吸持、物料输送系统的正压送风、工业除尘设备的风源供给，甚至是养殖塘的水体增氧、电镀槽的药液搅拌供气，都能见到同结构设备的身影，建模时特意保留了不同安装场景下需要用到的接口与固定结构，方便选型人员直接核对安装空间。

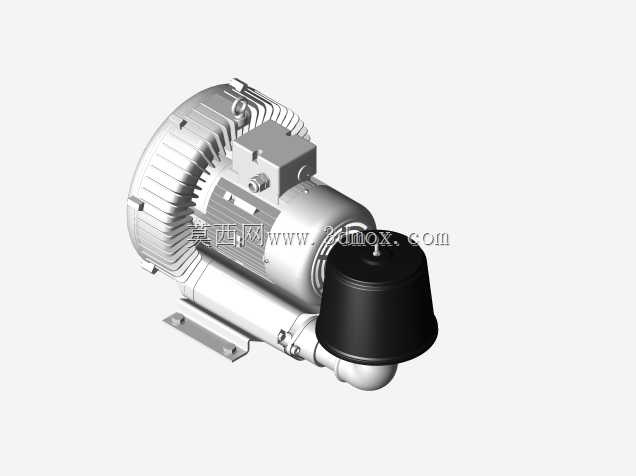

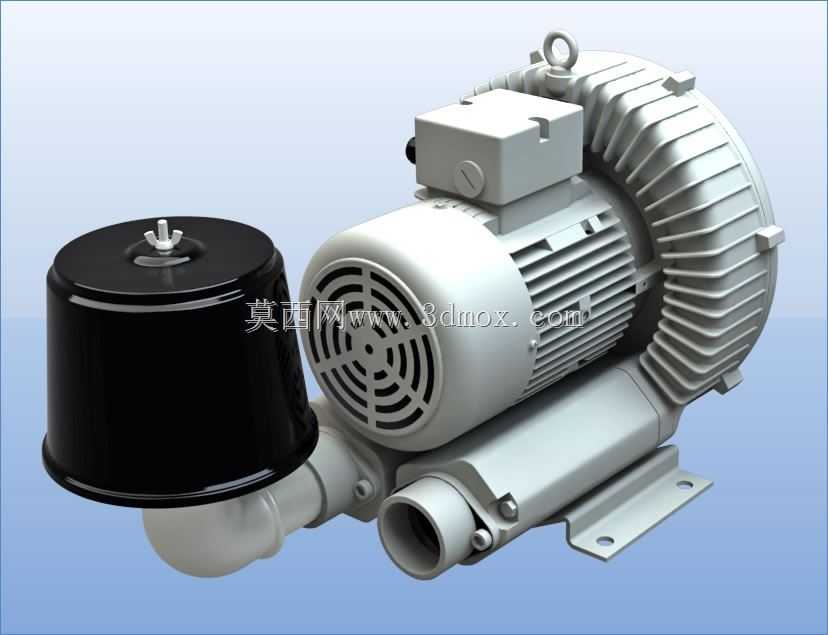

　　设备的核心功能是通过叶轮的高速旋转，在泵腔内部形成旋涡式气流压缩，相比普通离心风机能输出更高的风压，同时运行噪音更低、出气不含油雾，适合对气源洁净度有要求的工况。建模时还原了侧流式风道的完整结构，叶轮与泵壳之间的间隙控制在合理范围，既保证气流压缩效率，也避免运行过程中出现剐蹭风险；进风口位置预留了过滤器安装位，就是图中展示的黑色过滤总成结构，这个部件的作用是过滤进入泵腔的空气中的粉尘与杂质，避免异物进入高速旋转的叶轮区域造成设备损坏，建模时还原了过滤器的快拆结构，方便后期维护时更换滤芯无需拆解整机。

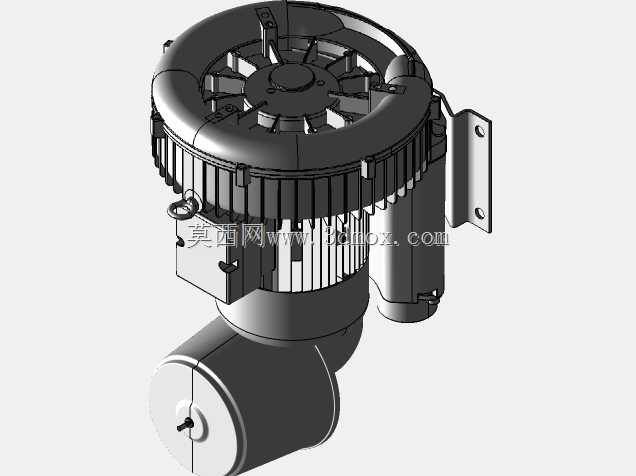

　　设计思路上完全遵循工业设备的实用性优先原则，电机部分与泵体采用直连式结构，省去了皮带传动带来的传动损耗与维护成本，电机外壳的散热筋结构完全按照真实电机的散热逻辑建模，保证长时间满负荷运行时的散热效率，接线盒的位置设置在电机顶部，方便现场布线时做防水处理，避免液体溅入接线端造成短路。底部的安装脚座做了加厚处理，预留的长条形安装孔可以适配不同孔距的安装机架，降低现场安装的打孔精度要求，泵体的进出风口采用标准管螺纹接口，能直接对接市面上通用的气动管路接头，无需额外做转接件设计。

　　外形尺寸与安装边界的还原是这次建模的重点，整机的重心落在安装脚座的中心区域，安装后不会出现偏载问题，设备的最大外轮廓尺寸按照常用的2.2kW级高压风机参数还原，宽度方向预留了接线盒的操作空间，高度方向考虑了吊环的安装位置，方便现场吊装作业时不会与周边管线产生干涉；进风口过滤器的直径比泵体略宽，安装时需要在进风侧预留足够的滤芯更换空间，出风口的朝向可以根据实际管路布局调整，建模时保留了泵体与电机连接位的螺栓孔特征，方便设计人员根据现场需求调整出风口方向。另外建模时也还原了泵体上的泄压阀安装位，当管路压力超过额定值时，泄压阀会自动开启泄放多余压力，避免电机过载烧毁，这个细节是很多同类建模容易忽略的结构，对于实际选型与管路设计来说是非常重要的安全结构参考。整个模型的所有装配关系都符合真实设备的装配逻辑，没有出现干涉、错装的问题，不管是用来做设备布局方案演示，还是做结构改进设计参考，都能直接使用，不需要再做大量的结构修正。
