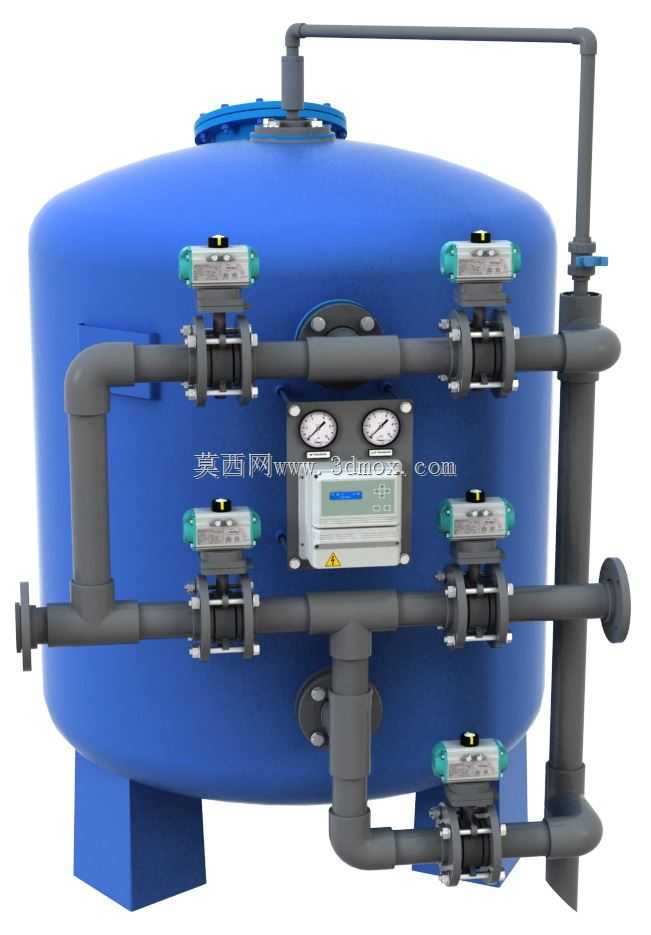

带电动执行机构蝶阀的自动压力过滤装置

　　在工业流体处理的现场工况里，这类集成式自动压力过滤装置的应用场景覆盖很广，从循环冷却水旁滤、生产工艺用水预处理，到中小型化工流体的杂质截留环节都能见到它的身影，核心作用是在管路带压运行状态下，持续滤除流体中的悬浮颗粒、絮状杂质，避免下游的精密阀门、换热设备、喷淋管路出现堵塞或磨损问题。整套装置的设计没有采用零散部件现场拼接的思路，而是把过滤罐体、多路控制蝶阀、执行机构、检测仪表、控制单元全部集成在同一安装基座上，现场安装时只需要对接进出水主管道和供电线路就能投入使用，省去了现场配管、阀组定位、仪表校准的大量零散工作量，对项目现场的安装班组非常友好，也能避免现场施工带来的管路同心度偏差、密封面错位等隐患。

　　从结构设计逻辑来看，核心承压罐体采用立式支腿支撑结构，三个支腿沿罐体底部圆周均匀分布，安装时只需要保证支腿所在的基础平面水平度偏差控制在合理范围，就能避免罐体运行时出现偏载应力。罐体顶部设置了快开式检修人孔，日常更换滤料、检查内部滤层状态时不需要拆卸整个上部管路，只需要打开人孔盖板就能操作，大幅缩短了设备维护的停机时间。罐体外部的阀组采用上下两层环形管路布局，所有连接管路都通过法兰与罐体接口对接，每台蝶阀都搭配独立的电动执行机构，不需要人工现场扳动手柄，控制单元输出信号就能自动切换阀门的通断状态，实现过滤、反冲洗、正洗、排污多个工序的自动切换，不需要操作人员全程值守操作。

　　阀组布局时特意将所有电动执行机构都布置在管路朝向操作侧的位置，后期检修更换执行机构时不需要钻进管路缝隙里操作，接线、调试、手动应急操作都有足够的操作空间。两块压力表分别安装在控制单元上方的进出水侧取压口位置，操作人员站在装置正面就能直接读取过滤前后的压力差值，当压差达到设定阈值时，控制单元会自动触发反冲洗程序，不需要人工判断滤层堵塞状态。控制箱采用嵌入式安装在罐体正面的阀组间隙位置，既不会额外突出占用安装空间，也能避免管路跑水时直接淋到控制箱面板上，防护等级适配车间多水多尘的运行环境。

　　安装边界方面，整套装置的外接管路接口全部布置在罐体的同一侧，进出水口、排污口、反冲洗水口的法兰端面都保持在同一垂直平面上，现场配管时不需要绕接多余管路，能有效减少管路沿程阻力损失。罐体与外部管路连接的法兰全部采用标准公称压力等级匹配的规格，密封垫片的选型空间充足，不需要单独定制非标准密封件。支腿的安装孔位预留了足够的调节余量，现场基础存在小幅尺寸偏差时，可以通过垫片调整找平，不需要重新打孔预埋。考虑到电动执行机构的接线需求，装置侧面预留了统一的走线槽位置，所有执行机构和仪表的信号线都可以通过走线槽汇总到控制箱，避免现场布线杂乱，也能减少信号线被管路磕碰损坏的概率。

　　实际运行过程中，这套集成装置的滤速匹配常规工业过滤的流量需求，反冲洗时通过阀门切换让水流反向穿过滤层，将截留在滤层中的杂质通过排污口排出，整个反冲洗过程的耗水量远低于传统手动控制的过滤设备，因为阀门切换的时序是根据滤料特性和压差数据精准设定的，不会出现人工操作时反冲洗时间过长导致水资源浪费，或者反冲洗时间不足导致滤层板结的问题。所有管路的弯头都采用大曲率半径的冲压弯头，减少流体在管路内的局部阻力，也能避免杂质在弯头位置沉积堵塞。蝶阀的密封面采用耐磨损的软密封材质，即使流体中带有少量硬质颗粒，也能保证阀门关闭时的密封性能，不会出现内漏导致反冲洗效果下降的问题。
