生产线配套齿轮减速式电梯驱动主机结构

该驱动装置主要面向工业生产线配套的载货电梯、车间固定式升降作业平台场景设计，作为升降类设备的核心动力输出单元，承担着将电机旋转动力转化为曳引牵引力、带动轿厢或作业平台沿导轨做垂直往复运动的核心作用，可适配车间内物料垂直转运、楼层间工装工件输送、生产工序间工位升降衔接等多种实际作业需求，能够在常规工业车间环境下保持稳定的动力输出，满足固定路线垂直运输的重载启停需求。

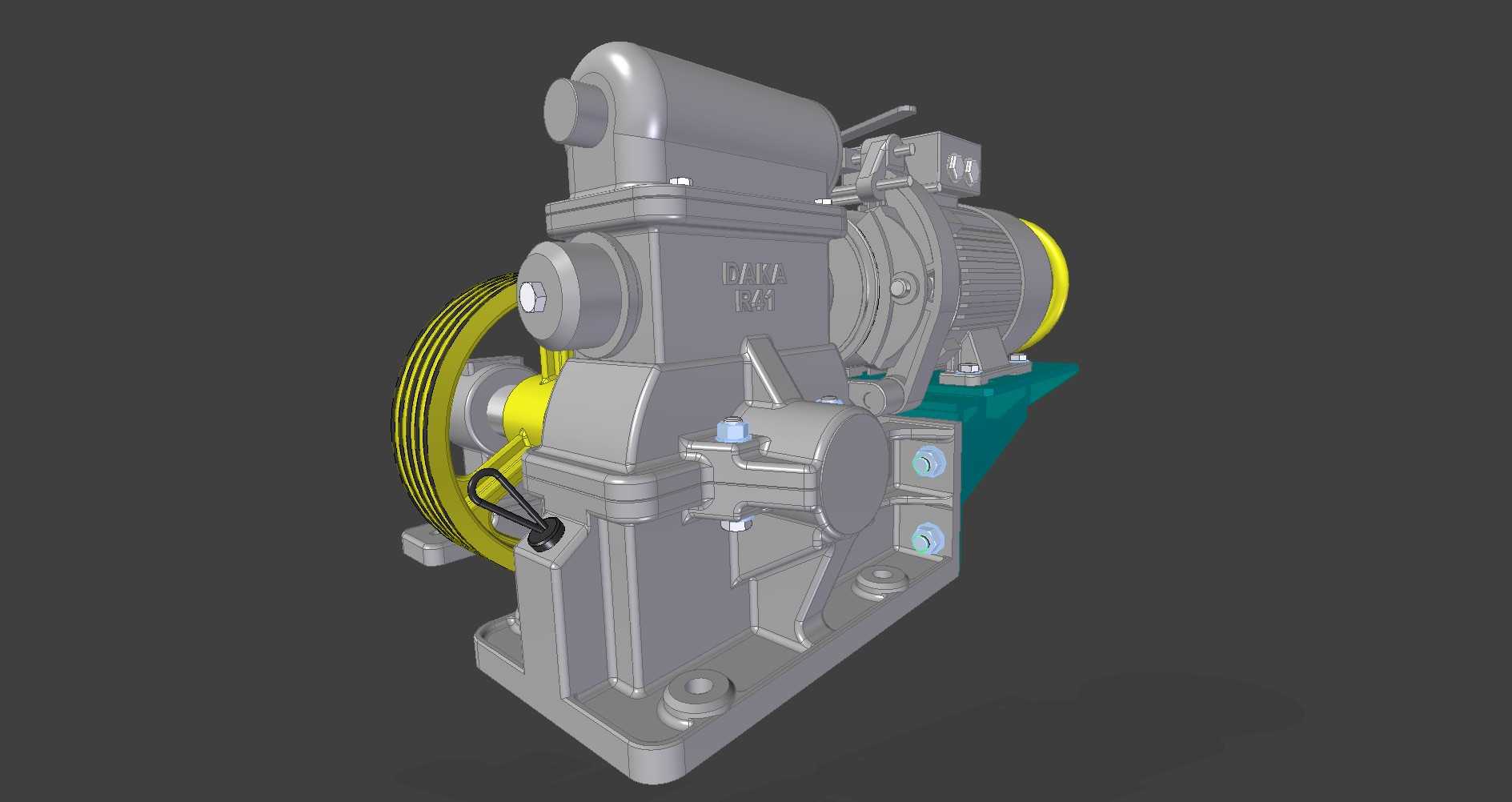

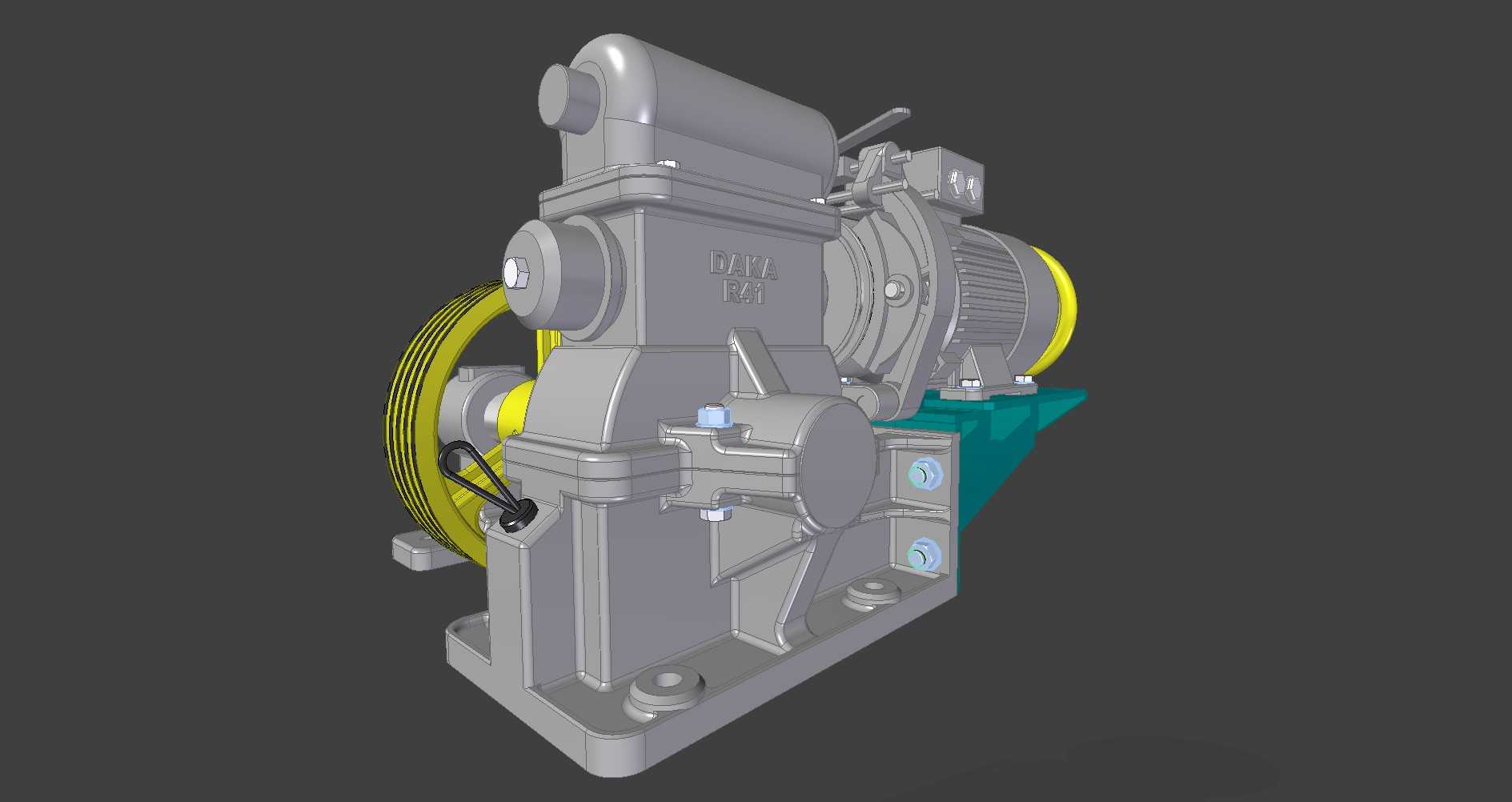

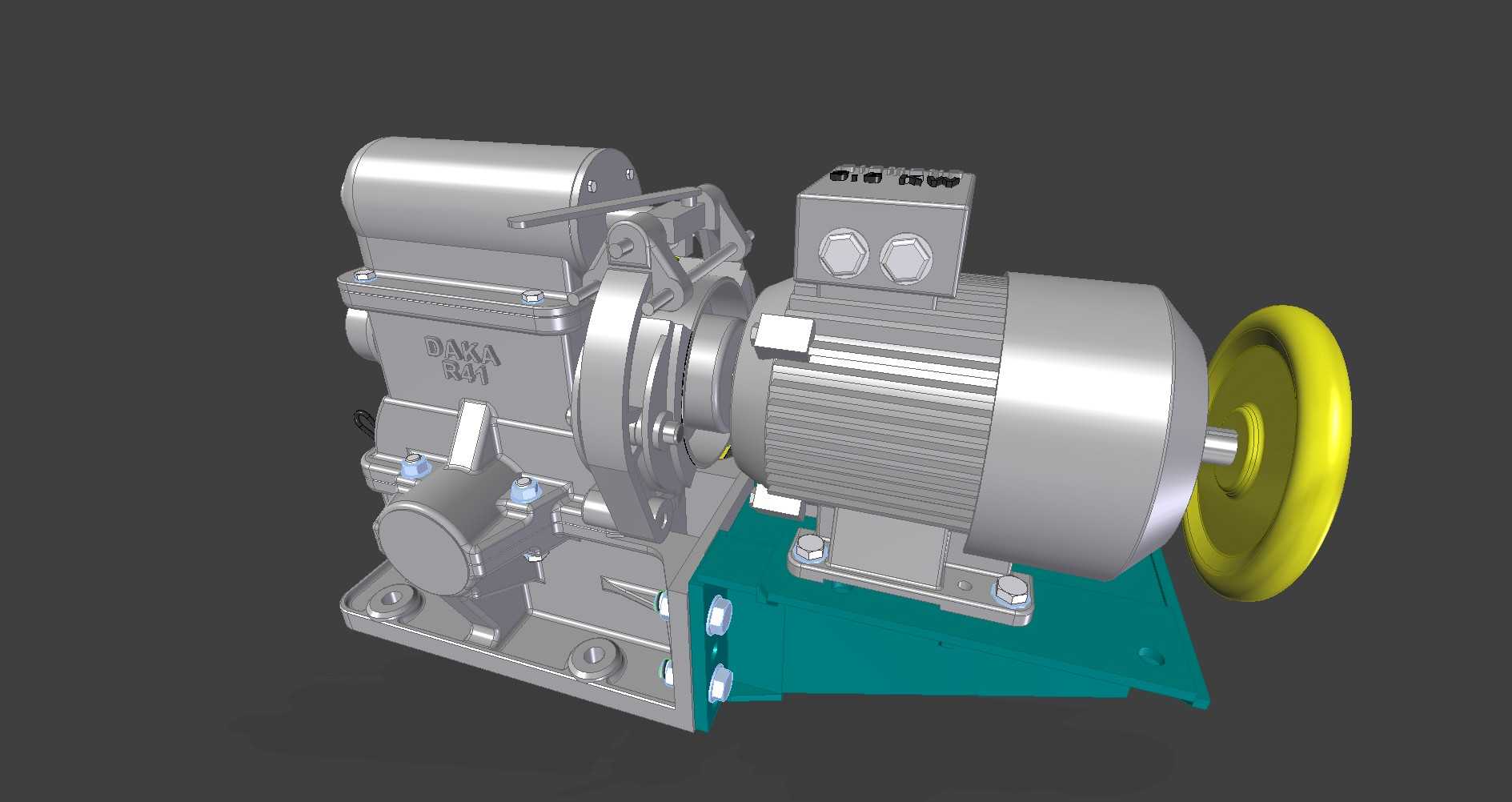

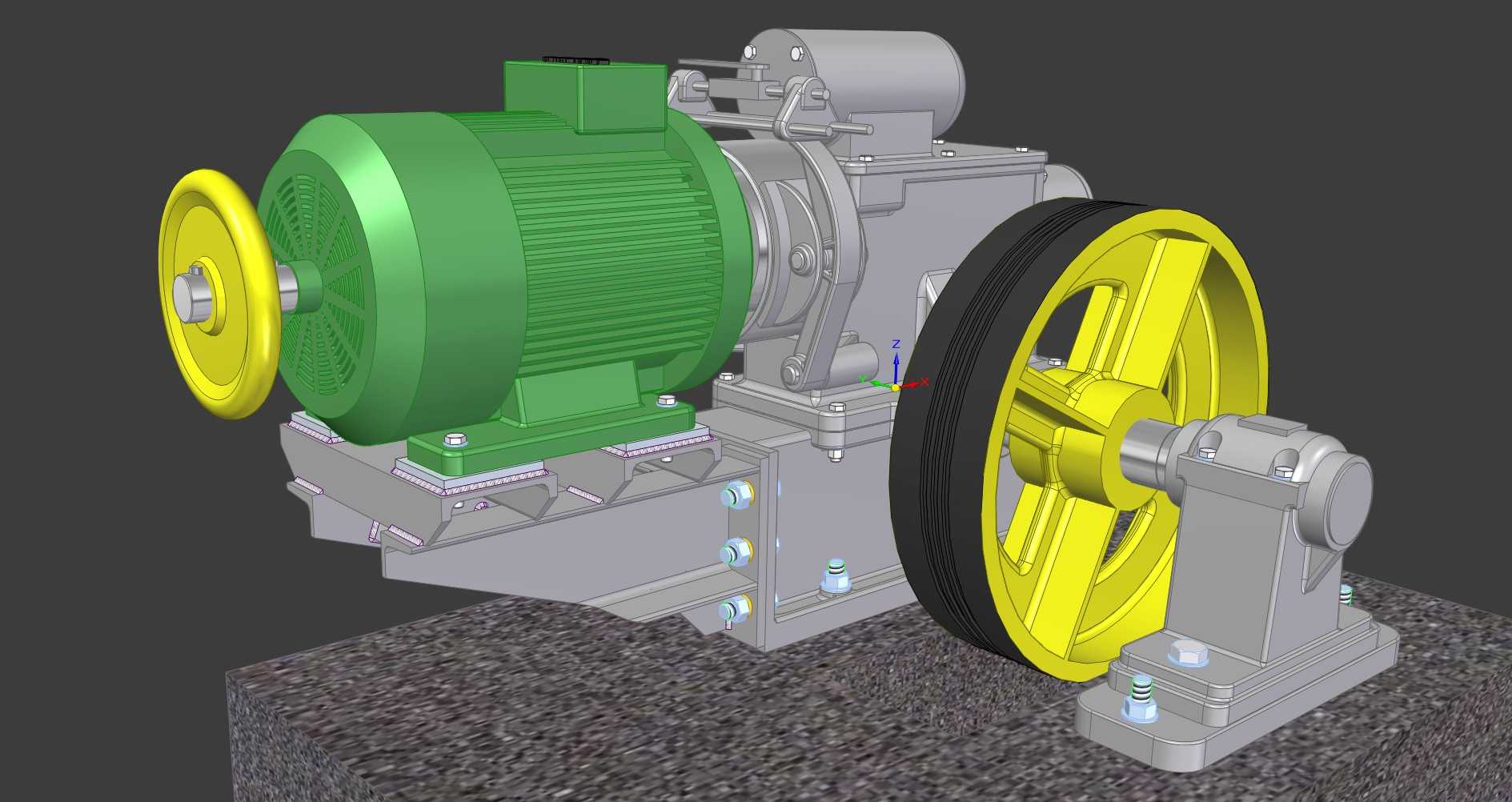

整套装置采用异步电动机搭配齿轮减速单元的集成式设计思路，将驱动电机、齿轮减速箱体、曳引轮、制动组件整合为一体式安装结构，省去了分体式传动结构所需的额外联轴器、过渡安装座等冗余部件，既压缩了整体设备的占用空间，也减少了多部件衔接带来的传动损耗与装配误差。设计过程中针对工业场景的重载使用特性，对齿轮减速单元的传动齿面做了强化适配，选用斜齿轮传动结构来降低运行过程中的噪音与振动，保证动力传递过程的平稳性，避免启停阶段的冲击对传动部件造成过早损耗；配套的制动组件直接集成在减速单元的输入侧，可在动力切断时快速锁止输出轴，防止升降平台出现溜车、滑坠风险，满足工业升降设备的安全运行要求。

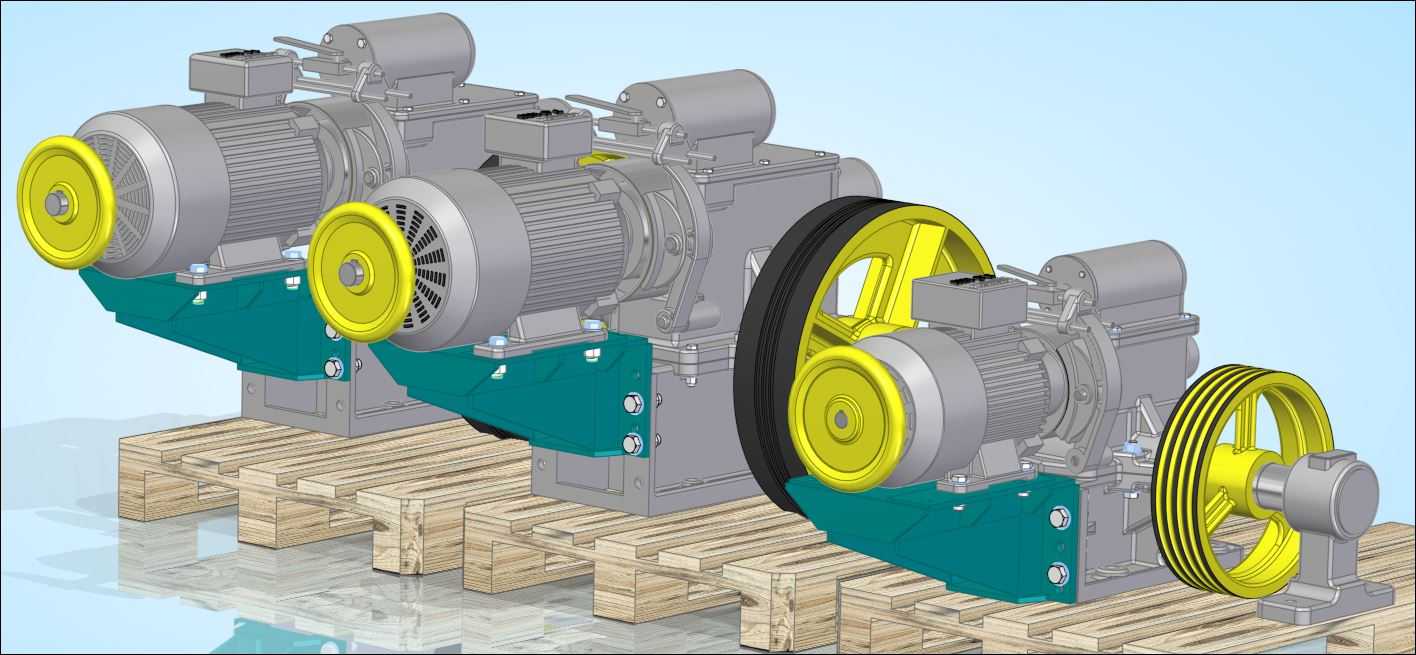

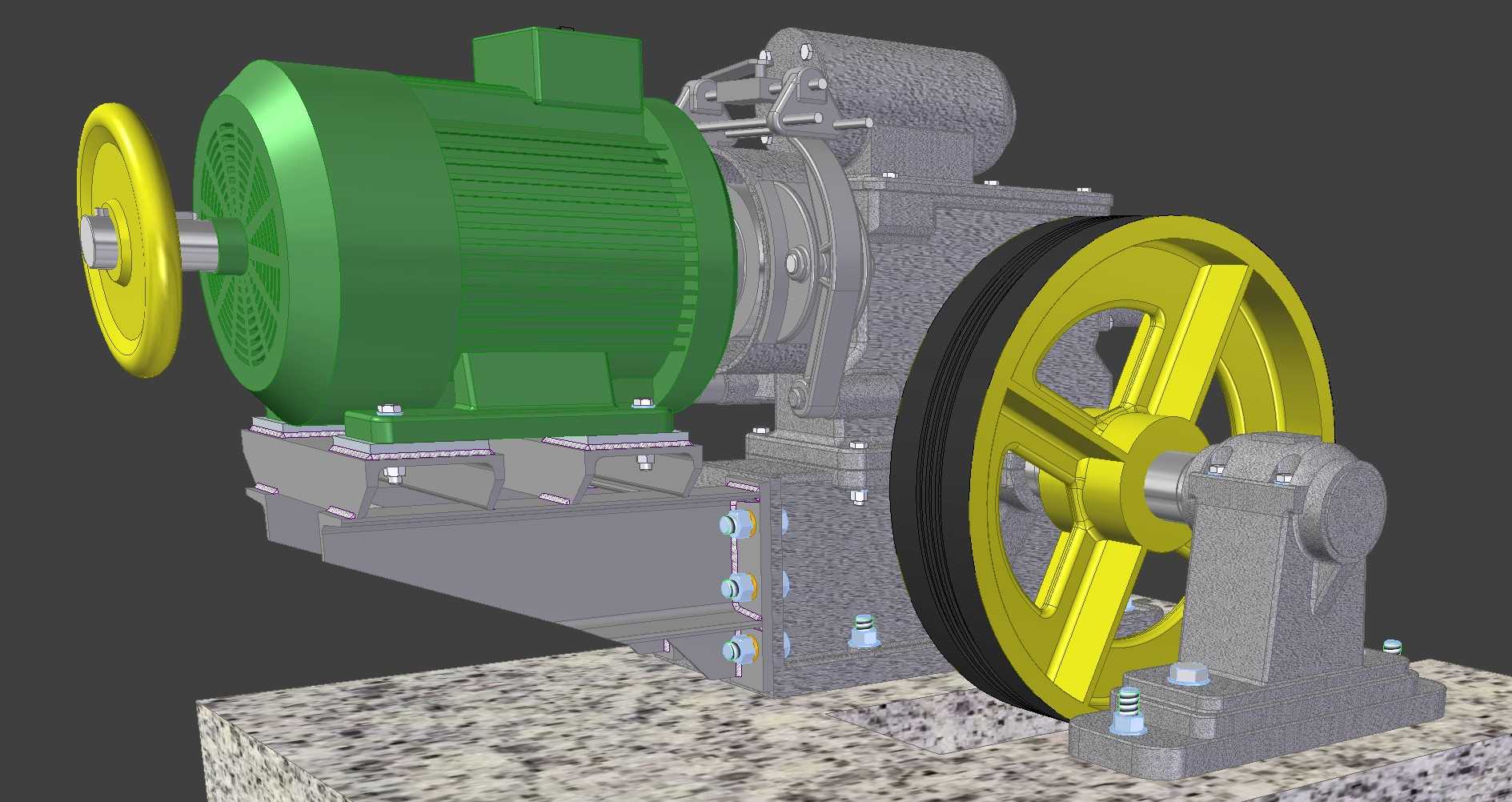

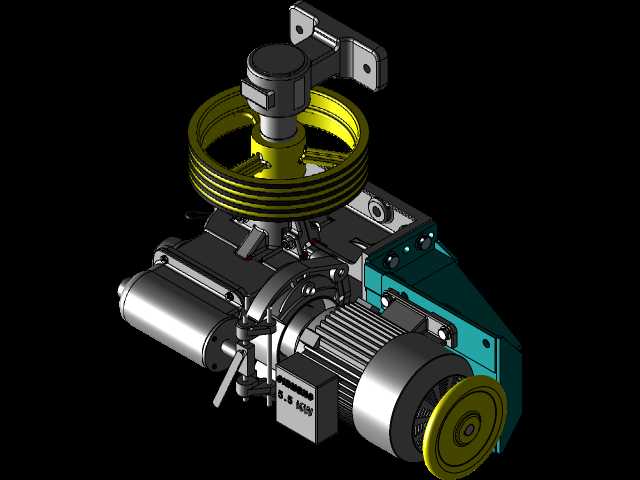

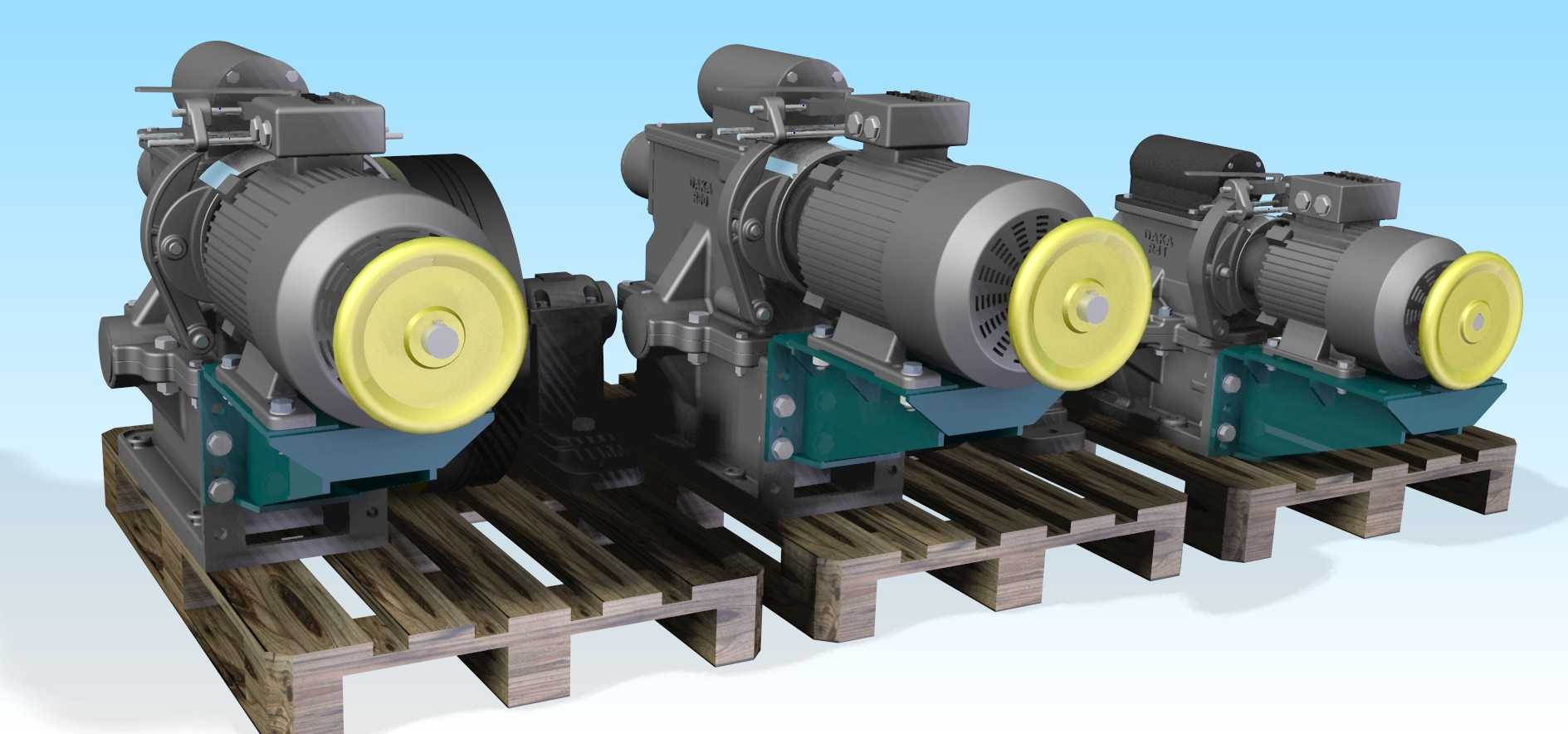

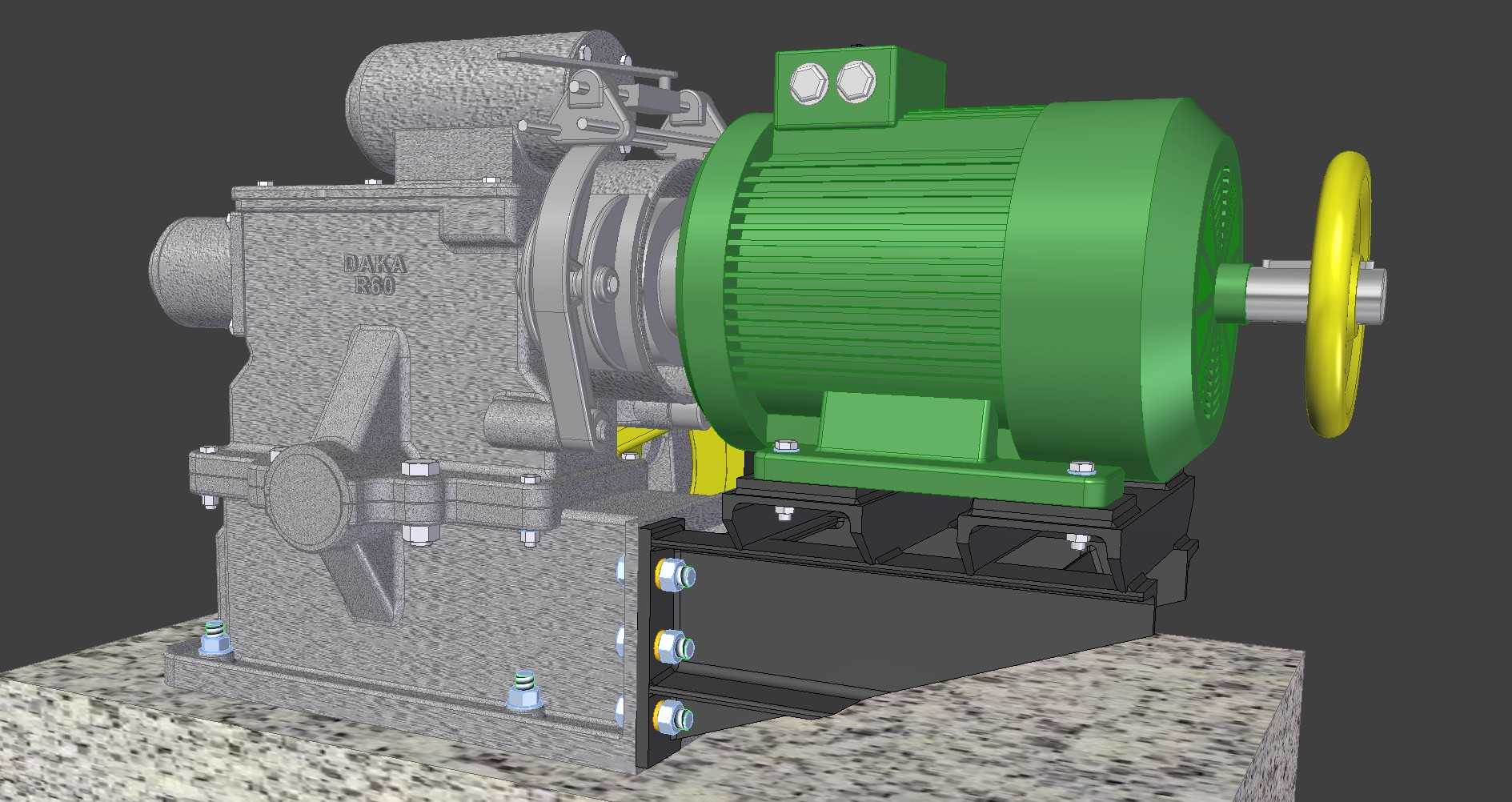

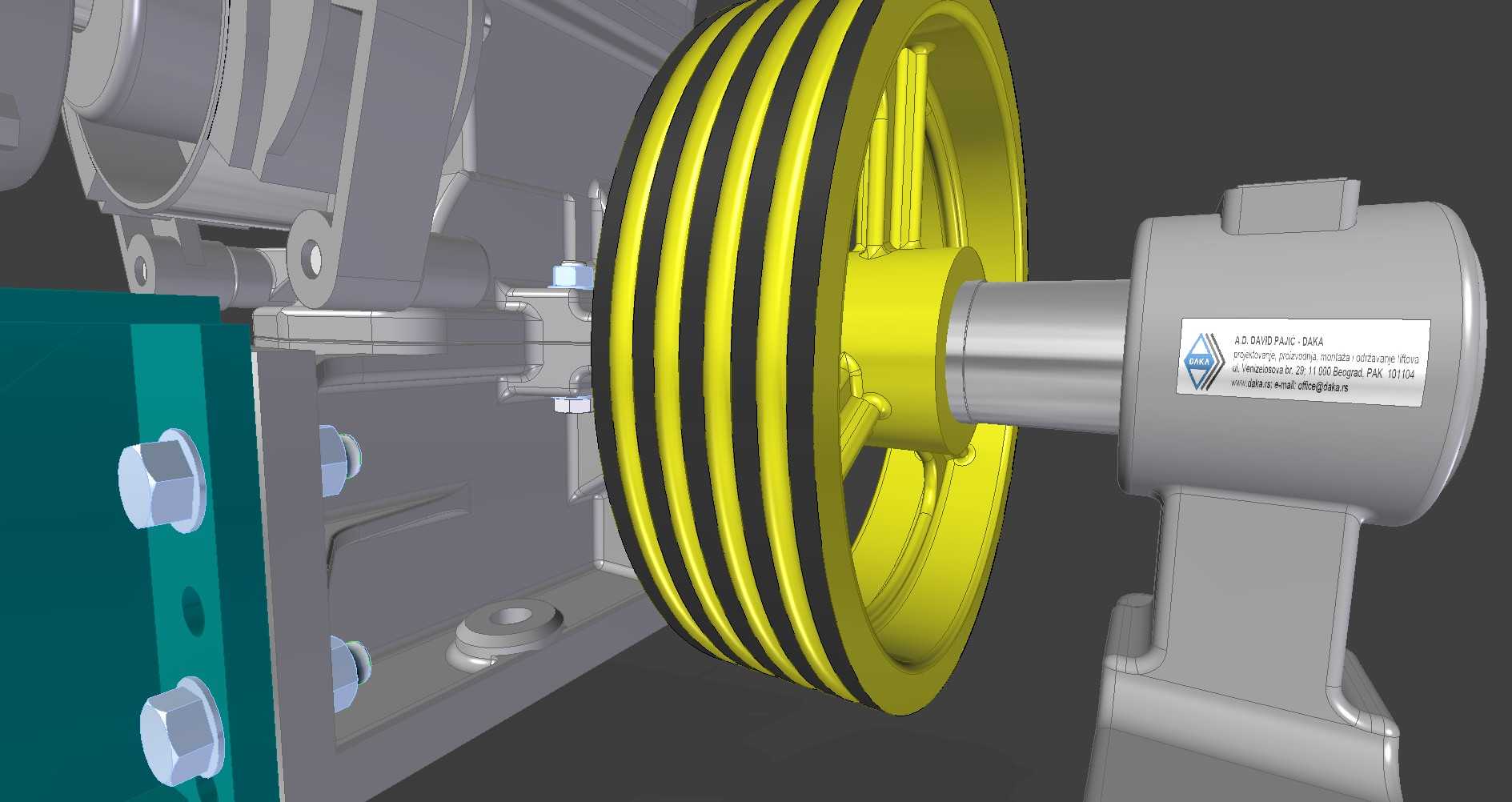

从安装边界来看，该驱动装置采用底部托盘式安装结构，安装基座预留了标准规格的固定螺栓孔位，可直接固定在机房承重钢梁或设备顶部的安装平台上，无需额外定制复杂的转接支架；曳引轮的伸出位置、轮槽尺寸均匹配常规工业电梯用曳引钢丝绳规格，安装时只需保证曳引轮的绳槽中心与轿厢、对重的导向中心重合即可完成传动对接，整体安装公差适配范围较宽，可降低现场安装调试的难度。装置侧面预留了电机接线、制动组件接线的统一接线端口位置，布线时可沿设备基座的预留走线槽排布，避免线缆与运动部件产生干涉。不同功率规格的驱动单元可覆盖对应额定载重的升降设备需求，本次呈现的配置适配5.5kW动力输出，可满足多数中小型生产线配套载货升降设备的动力需求，整体结构紧凑，传动效率稳定，日常维护时只需定期检查减速箱油位、制动片磨损情况与曳引轮槽的磨损状态即可，维护操作便捷，适配工业场景下长时间连续运行的使用要求。
