数控精密十字交叉滑台结构设计

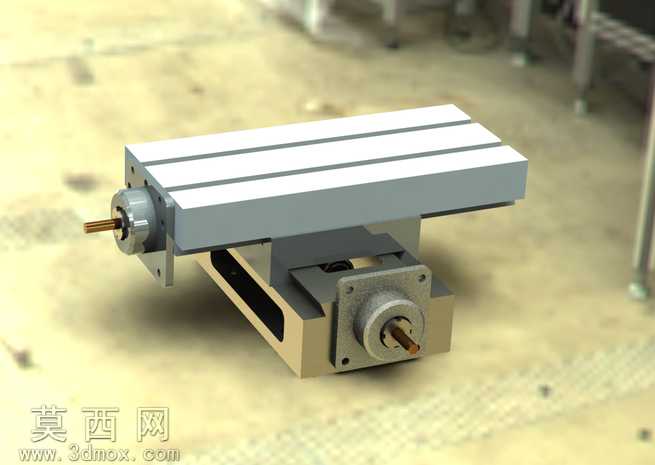

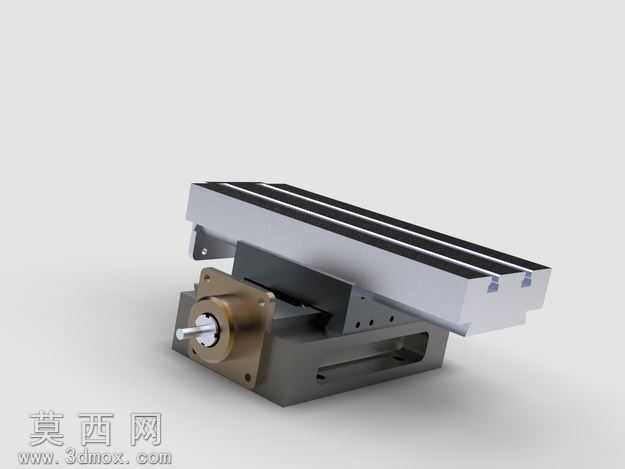

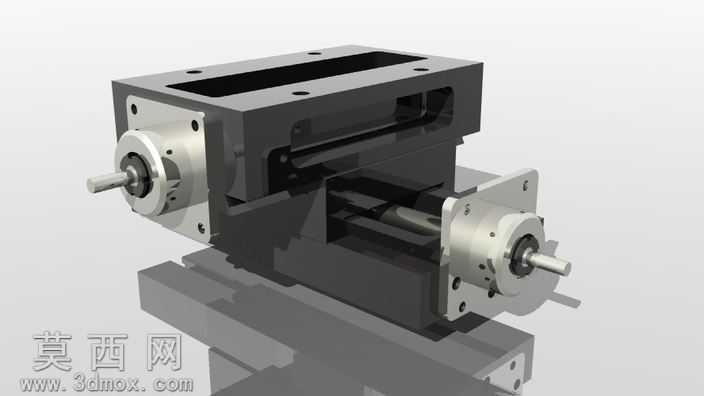

本作品为数控十字交叉滑台的三维参数化建模成果，建模过程严格遵循机械设计规范，先从核心传动结构入手搭建整体框架：首先确定两个垂直方向的直线导轨安装基准，将上层横向滑台与下层纵向滑台的装配关系做完全约束，保证两个运动方向的垂直度公差控制在合理范围内，避免运动卡滞问题。建模时对滑台的各个零部件做了独立参数化设计，包括带T型槽的工作台面、丝杠螺母副安装座、端盖轴承位、手轮连接轴段等结构，每个特征的尺寸都参考常规小型数控滑台的行业标准设定，工作台面的T型槽尺寸、间距符合通用夹具安装要求，可适配不同规格的工装夹具装夹需求。材质渲染阶段针对不同零部件做了区分处理：滑台工作台面采用经磨削加工的铸铁材质表现，设置哑光银灰色金属质感，添加细微的磨削纹理还原真实机加工表面效果；传动端的调节手轮轴做了表面发黑处理的材质表现，呈现深金属哑光质感；滑座基座部分采用铸铁喷塑的浅米黄材质，区分运动部件与固定基座的视觉差异；轴承端盖、紧固螺丝等标准件采用亮面镀锌钢材材质，通过材质差异清晰展现各部件的装配层级。结构设计上采用丝杠传动实现两个垂直方向的独立进给，每个方向的丝杠两端都配置了支撑轴承座，保证传动的刚性与同轴度，滑台的导轨副采用贴合式滑动导轨结构，建模时预留了合理的配合间隙，同时在滑座侧面设计了锁紧机构的安装位，可实现滑台到位后的位置锁定。设计思路围绕小型精密进给场景展开，整体结构紧凑，两个方向的运动互不干涉，既可以通过手轮实现手动微调进给，也可将手轮替换为伺服电机连接结构，升级为自动数控进给平台，可广泛用于小型加工设备的进给单元、检测设备的位移调整平台、工装夹具的位置调节机构等场景。建模过程中对所有装配接触面都做了干涉检查，确保各部件在全行程运动过程中无碰撞、无干涉，所有连接孔位、安装位的尺寸都符合通用机械设计标准，可直接导出工程图用于实际生产加工参考。
