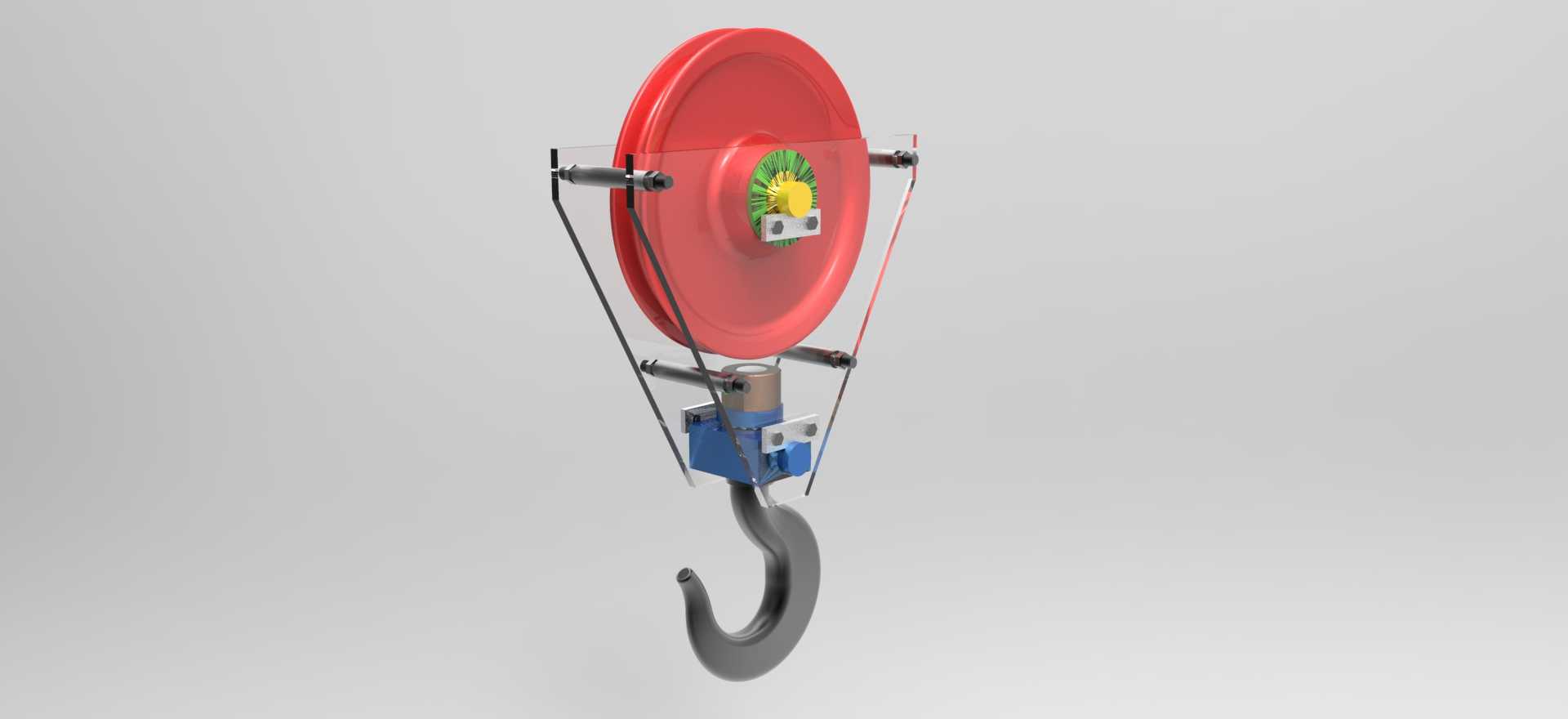

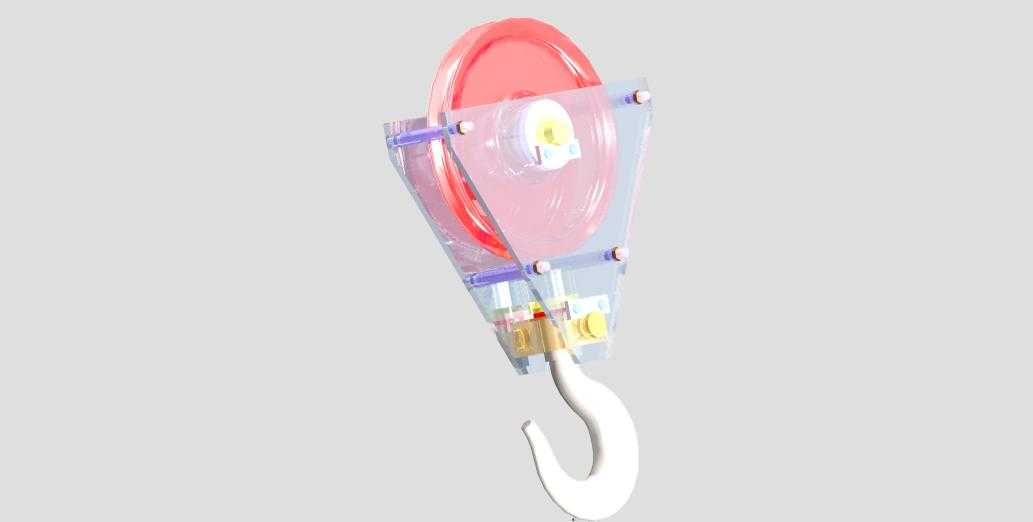

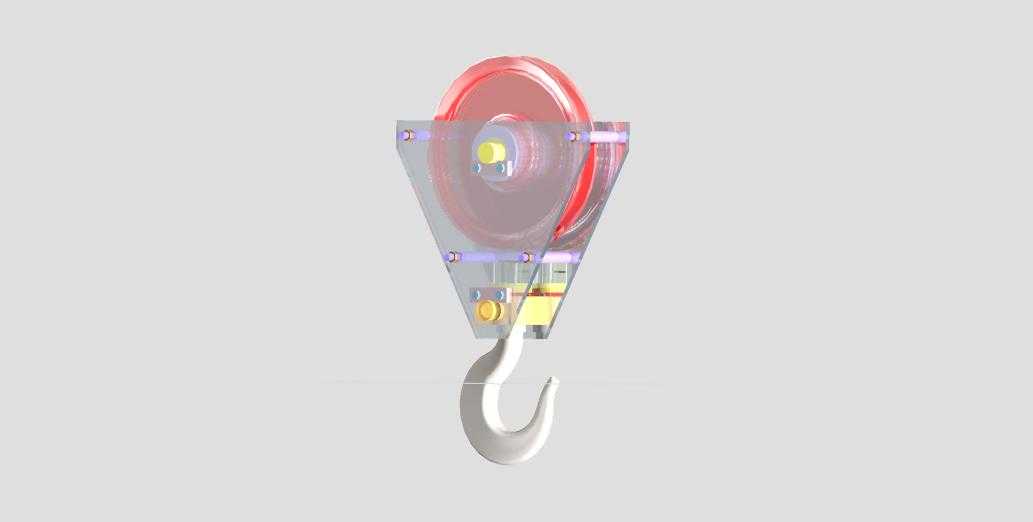

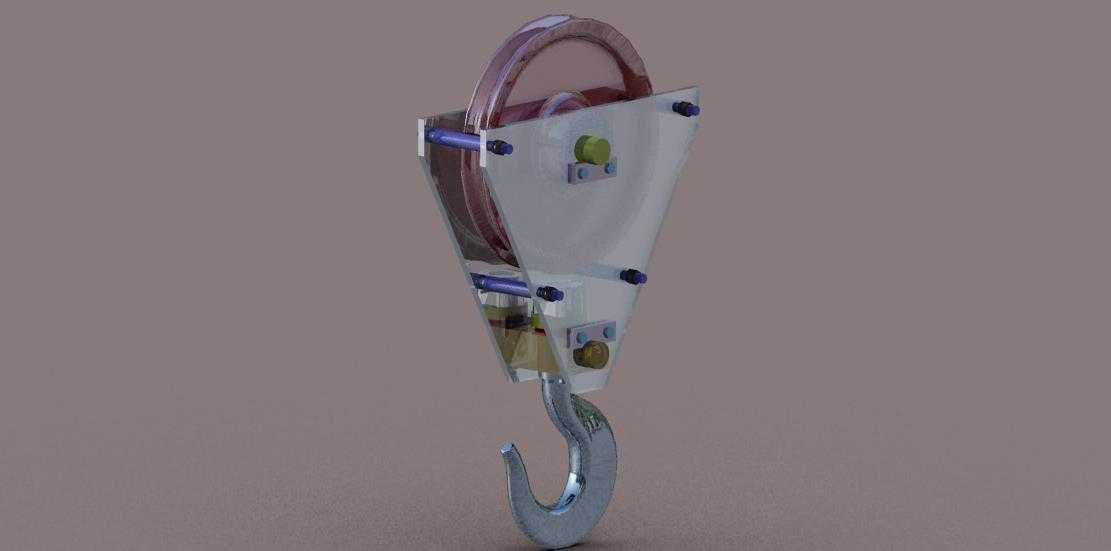

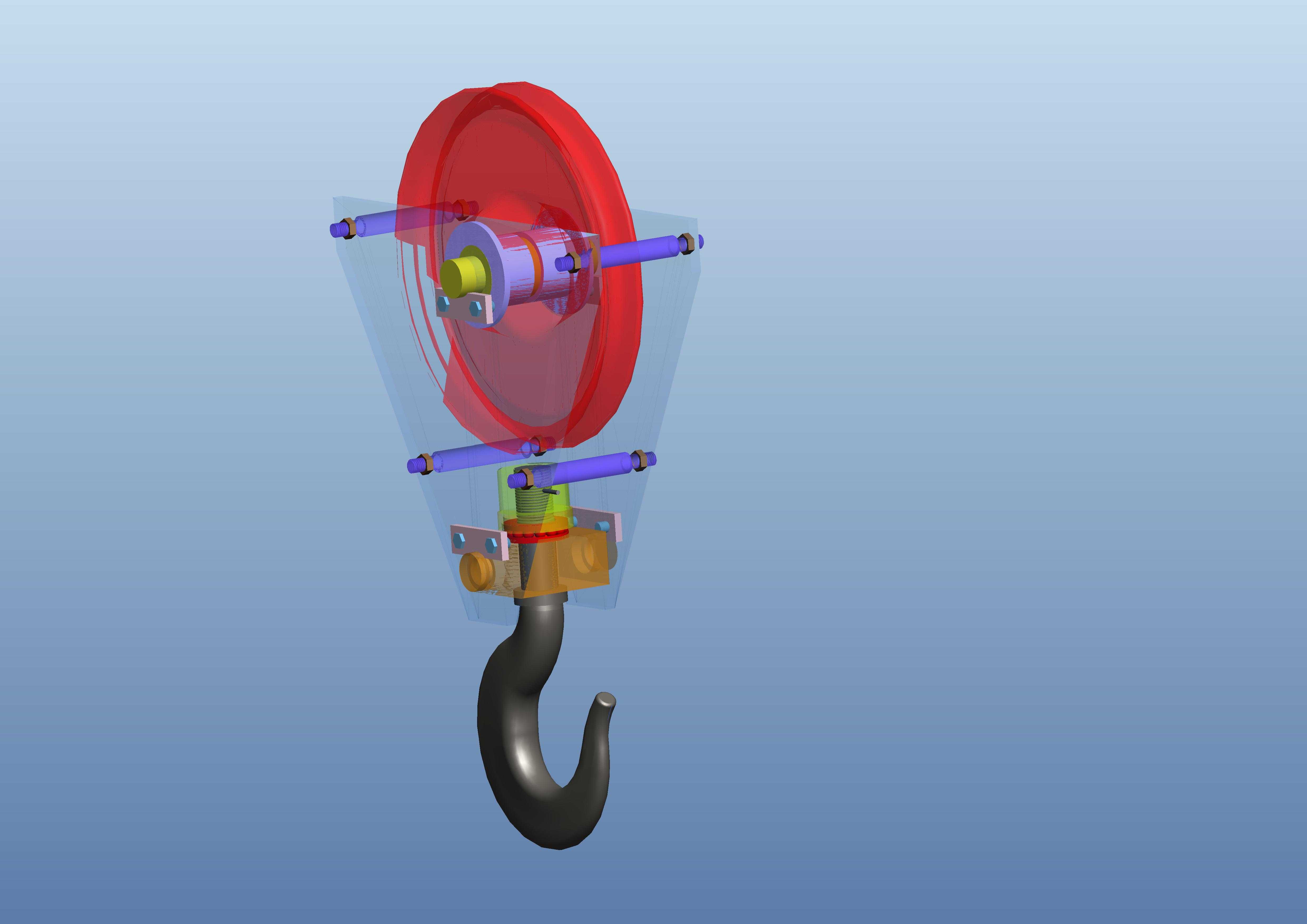

起重机吊钩总成结构设计方案

该吊钩总成作为起重作业环节的核心受力部件，广泛应用于桥式起重机、门式起重机、汽车吊等各类起重设备的吊装场景中，承担着连接起升钢丝绳与被吊重物的关键作用，是厂房物料转运、港口集装箱装卸、建筑工地构件吊装、重型设备安装移位等作业场景里不可或缺的核心组件，其结构可靠性直接决定起重作业的安全等级与作业效率。从功能特性来看，这套总成集成了动滑轮组、吊钩本体、推力轴承、吊钩横梁、滑轮护架、防脱挡板等多个功能模块，动滑轮组可配合起升机构的钢丝绳缠绕，有效降低单根钢丝绳的受力负荷，在同等起升牵引力下提升额定起重量；吊钩本体采用大曲率钩头设计，钩尖位置预留了防脱锁片的安装位，可避免吊装过程中吊索意外滑出钩体引发安全事故；中部的推力轴承可实现吊钩的360度水平旋转，方便作业人员调整被吊重物的朝向，无需反复扭转钢丝绳即可完成对位，大幅降低作业过程中的钢丝绳扭结风险。在设计思路层面，整套结构优先遵循受力均匀传递的原则，滑轮护架采用对称式三角支撑结构，将滑轮轴承受的钢丝绳拉力均匀传导至下方的吊钩横梁，避免局部应力集中引发结构变形；滑轮绳槽的弧度经过反复校核，可匹配对应直径的起重钢丝绳，减少钢丝绳与绳槽的挤压磨损，延长钢丝绳使用寿命；吊钩横梁与钩身的连接位置预留了足够的摆动间隙，允许吊钩在小角度范围内随重物姿态自适应倾斜，避免硬连接带来的结构别劲问题。从安装边界来看，该总成的上部滑轮组可直接适配对应吨位起重机的起升钢丝绳缠绕路径，护架两侧的限位挡杆可避免滑轮组在升降过程中与起重机臂架头部的滑轮架发生碰撞干涉，钩身的开口尺寸可适配常见的卸扣、吊装带、钢丝绳索具等吊具连接需求，整体结构紧凑，在满足额定承重要求的前提下尽可能压缩了总成的竖向高度，可有效提升起重机的有效起升高度，减少顶部空间的无效占用。整套结构的各部件连接位置均采用可靠的防松设计，螺母位置加装开口销锁定，避免长期受交变载荷作用出现连接松动，适配高频次、大载荷的连续起重作业需求。
