三洋40×15毫米轴流散热风扇三维建模

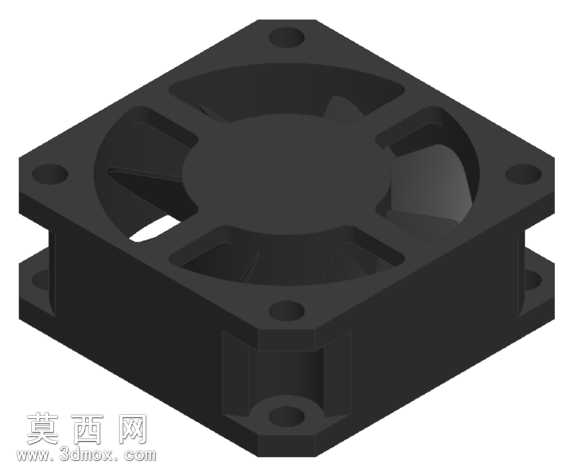

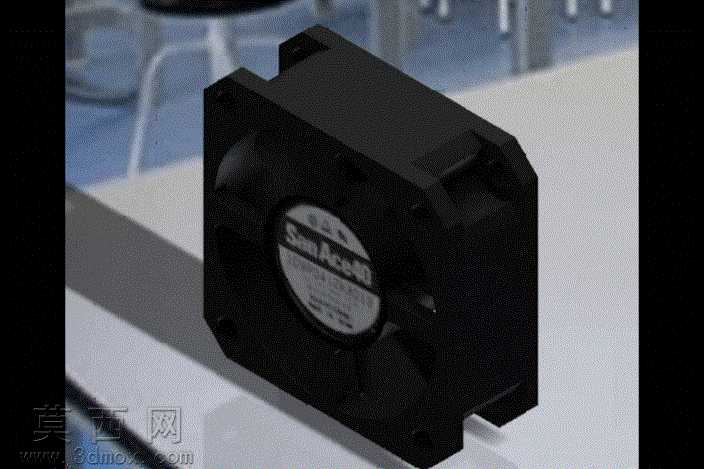

本模型为三洋SanAce40系列40毫米见方、15毫米厚度的微型轴流散热风扇，建模过程围绕实物的真实结构展开，首先通过测量实物的外框尺寸确定整体基准，外框采用带安装孔的方形注塑结构，四个角的安装沉孔位置、孔径深度完全匹配实物安装规范，框体的壁厚、边角过渡圆角都按照实物注塑件的工艺特征进行还原，避免出现生硬的直角结构，还原注塑件的脱模斜度特征。扇叶部分采用七叶后掠式轴流结构，建模时先绘制单叶的翼型截面，通过沿径向扭转放样生成单叶曲面，再圆周阵列得到完整叶轮，叶片的扭转角度、叶根与轮毂的过渡圆角都参考实物气动外形设计，还原扇叶的曲面弧度，保证模型外观与实物一致。中心轮毂部分还原了实物的标签贴附区域的平面特征，出线位置的护线套结构也做了细致还原，三根供电引线的走线位置、线径粗细都按照实物比例建模，引线从框体侧边出线口引出的结构完整呈现。模型采用参数化建模思路，核心的外框边长、厚度、安装孔距、扇叶直径、轮毂直径等尺寸都设置为可驱动参数，仅需修改对应参数即可快速生成同系列不同尺寸规格的散热风扇模型，适配不同的散热场景设计需求。材质设置上，外框与扇叶采用哑光黑色阻燃塑料材质，还原实物的磨砂塑料质感，中心标签区域做了白色底带黑色印刷文字的材质效果，引线部分分别对应红黑黄三色的线皮材质，金属安装孔内嵌的金属衬套做了金属质感还原。模型结构完整拆分了外框、叶轮、轮毂、引线、护线套等独立部件，可用于电子设备散热结构的装配干涉检查、散热风道仿真分析的前置模型，也可用于电脑机箱、工控主板、小型电子设备的内部结构展示，模型的结构细节完全匹配量产实物的特征，没有多余的简化结构，能够满足各类设计场景的使用需求。
