F1方程式赛车外观结构三维设计作品

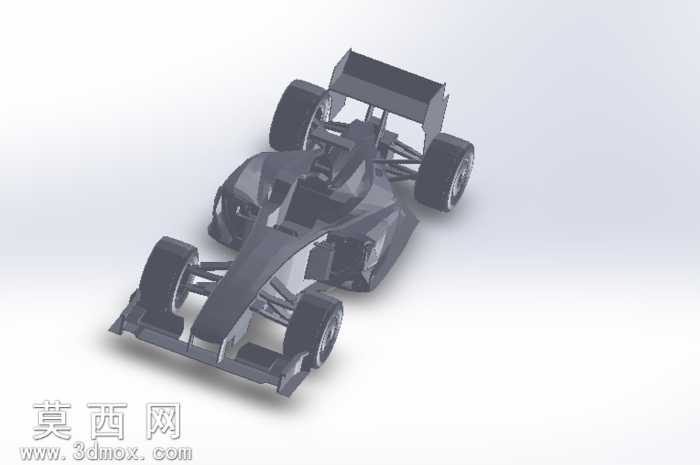

本作品为F1方程式赛车的三维设计成果，建模阶段依托三维设计软件完成全比例结构搭建，首先以真实F1赛车的空气动力学布局为核心参考，从车身单体壳基础轮廓开始绘制草图，逐步勾勒出前鼻锥、前翼、侧箱、驾驶舱、尾翼、扩散器等核心空气动力学部件的基础形态，确保各部件的比例符合F1赛事的常规车辆尺寸规范。建模过程中对车身曲面进行了连续曲率调整，前翼采用多层翼片结构设计，每一层翼片的攻角、弧度都经过反复校准，兼顾视觉还原度与空气动力学逻辑；侧箱部分做了内收式曲面处理，模拟真实赛车的散热通道布局，预留出散热器、排气系统的对应安装空间，侧箱边缘的导流板结构做了精细化倒角处理，避免曲面出现生硬折角。驾驶舱区域按照单座赛车的布局设计，还原了HALO保护装置、方向盘安装位、座椅轮廓的结构特征，驾驶舱边缘的防滚架结构做了加厚处理，符合赛车安全结构的设计逻辑。车轮部分单独建模，还原了光头胎的胎面纹理、轮毂的辐条结构以及刹车通风导管的形态，前后轮的轮距、倾角参数都参考真实F1赛车的设定调整，确保整车姿态符合竞速车辆的低趴特征。尾翼部分采用主翼+副翼的双层结构，翼片的端板做了异形曲面设计，还原真实赛车尾翼的涡流控制结构，车尾扩散器采用多层导流槽设计，每一层导流片的角度都经过调整，模拟真实赛车底部气流导出的结构逻辑。材质与渲染阶段，车身主体采用哑光碳纤维材质，调整材质的纹理方向与反光参数，还原碳纤维编织纹理的细腻质感；翼片、导流板等部件采用亮面黑色工程塑料材质，与碳纤维车身形成质感区分；轮胎采用哑光橡胶材质，调整粗糙度参数还原橡胶的哑光质感，轮毂采用金属亮银材质，添加轻微的磨损痕迹提升真实感。渲染时采用影棚柔光环境，主光源从侧上方打亮车身，突出曲面的光影过渡，辅助光源补亮车身底部与侧箱暗部，避免暗部细节丢失，最终呈现出结构清晰、质感真实的F1赛车三维效果，完整还原了方程式赛车的竞速外观与核心结构特征。
