经典滚轮式电脑鼠标SolidWorks曲面建模

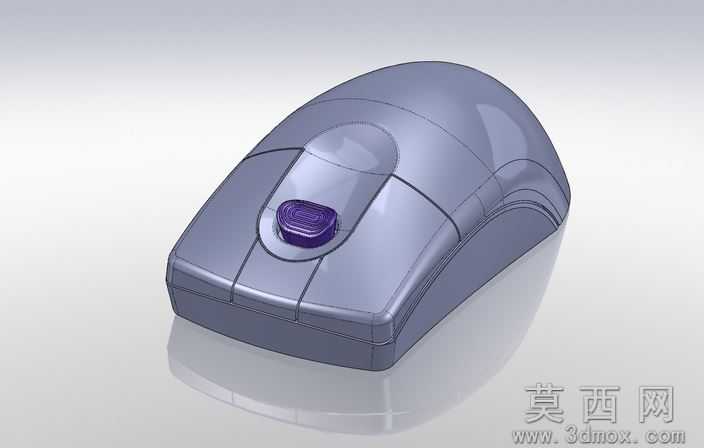

本模型为经典滚轮式电脑鼠标的完整三维曲面建模成果，建模全程基于SolidWorks平台完成，整体遵循从轮廓草绘到曲面成型、再到实体化装配的正向设计流程。建模初期先绘制鼠标俯视、侧视双向轮廓基准草图，精准把控鼠标整体长宽高比例，贴合常规手持鼠标的人体工学弧度，避免出现握持硌手的不合理造型；随后通过放样曲面、边界曲面工具生成鼠标上盖的顺滑弧面，反复调整曲面控制点消除曲面褶皱，保证外壳曲面的G2连续顺滑度，再通过曲面剪裁、加厚工具生成上盖实体，下盖部分则通过偏移上盖配合面、绘制侧边卡扣结构完成整体壳体的拆分设计。滚轮部分单独建模，先绘制滚轮的防滑纹理草图，通过圆周阵列生成滚轮表面的凹凸防滑结构，再匹配滚轮与上盖开孔的装配间隙，保证滚轮转动的预留空间合理。参数设计层面，模型严格参照常规有线鼠标的实际尺寸设定，整体长度约110mm、宽度约60mm、背部最高处高度约35mm，壳体壁厚统一设定为1.8mm，符合注塑加工的常规壁厚要求，滚轮直径12mm，按键与上盖的分割缝隙预留0.3mm，还原真实鼠标的装配间隙细节。渲染材质部分，模型外壳赋予半透明磨砂PC塑料材质，调整材质的反射率与粗糙度参数，还原普通办公鼠标的哑光磨砂质感，滚轮部分赋予深紫色半透明PVC材质，添加轻微的高光反射效果，地面添加反光平面模拟产品渲染台效果，最终呈现出接近实物的渲染表现。结构原理层面，模型还原了经典光电鼠标的基础外观结构，包含左右按键一体化上盖、中部滚轮、下盖壳体三个核心外观部件，虽然未做内部PCB与电子元件结构，但外观结构完全匹配真实鼠标的拆分逻辑，可直接用于外观结构验证。软件兼容层面，模型除原生SolidWorks2010格式文件外，还导出了通用STL格式，可兼容3D Max、Maya、UG、Pro/E等主流三维设计软件，STL格式也可直接导入切片软件用于3D打印验证，不存在版本兼容导致的文件打不开问题。研发教学应用层面，该模型是非常典型的消费电子产品曲面建模教学案例，非常适合SolidWorks初学者练习曲面放样、边界曲面、曲面剪裁、实体加厚等核心曲面建模命令，也可作为数码产品外观设计课程的参考案例，帮助学习者理解消费电子产品的外观建模思路与注塑件结构设计要点，也可用于鼠标产品外观改型设计的基础原型，缩短新产品的研发建模周期。
