不锈钢罐体工艺输送管道成套装置

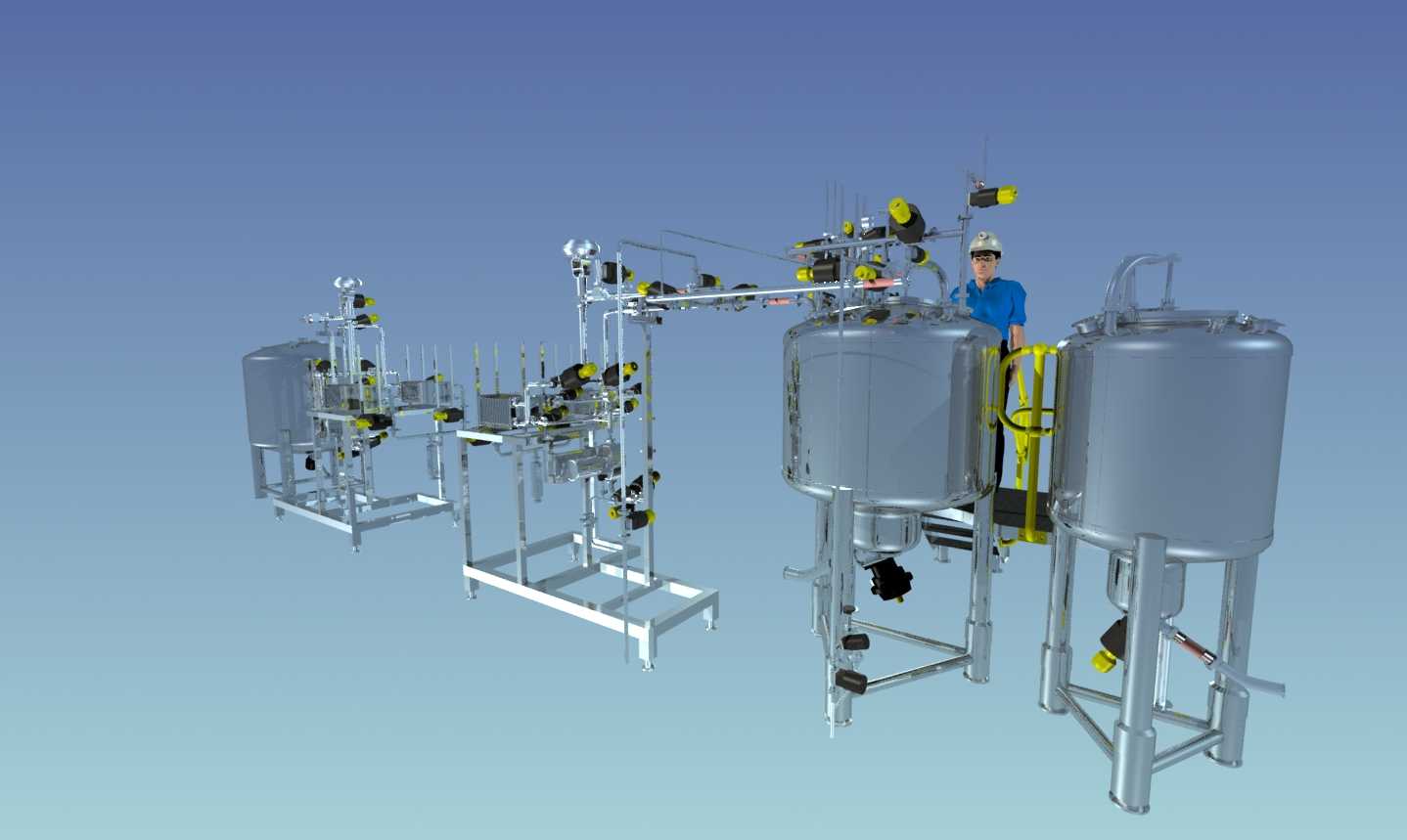

这套成套装置主要面向精细化工、食品饮料、生物医药等行业的中小批量流体物料生产场景，可完成液态物料的暂存、中转、定量输送以及多工序间的物料流转作业，适配车间内固定工位的连续生产排布需求，能够对接上游配料工序与下游灌装、反应、灭菌等核心生产环节，减少物料转运过程中的暴露污染风险，同时降低人工搬运物料的劳动强度。装置主体采用多台立式不锈钢承压罐体作为核心储料单元，罐体搭配支腿式支撑结构，底部设置出料接口与排污通路，顶部预留进料、排气、安全泄压以及仪表安装接口，可根据生产需求加装液位监测、温度传感等配套元件，满足不同物料的存储管控要求。管线部分采用卫生级快装连接结构，沿配套的不锈钢型材支架排布，支架预留了足够的操作与维护空间，操作人员可在罐体间的通行区域完成阀门调节、管路检查、设备清洁等日常作业，管线走向充分考虑了流体输送的阻力优化，减少弯头与变径带来的压降损耗，同时兼顾管路排空的倾斜角度设计，避免残液滞留造成的物料变质或交叉污染。整套装置的设计充分结合了车间生产的实际安装边界，整体采用模块化排布思路，各罐体与管线支架可拆分运输，进场后能够快速拼接组装，无需大规模改造车间地面基础，整体宽度适配常规车间的通道通行要求，高度满足厂房层高限制与操作平台的安全防护要求，操作位的阀门、控制元件均设置在人体工程学适配的高度范围内，操作人员无需借助登高工具即可完成常规操作。装置上配套的各类手动、自动控制元件沿管线就近布置，既减少了控制管线的排布长度，也方便操作人员在调节物料参数时直观观察管路内的物料状态，支架底部设置了可调式支撑脚，可适配车间地面的不平整情况，保证整套装置的安装水平度，避免罐体倾斜带来的液位监测误差或出料不畅问题。整套装置兼顾了生产实用性与清洁维护需求，所有与物料接触的部分均采用圆弧过渡结构，无清洁死角，可满足卫生级生产场景的CIP清洁要求，能够适配多品类物料的切换生产需求，帮助生产车间提升流体物料处理的作业效率，稳定生产过程的物料输送精度。
