气动隔膜式化学药剂输送泵结构设计

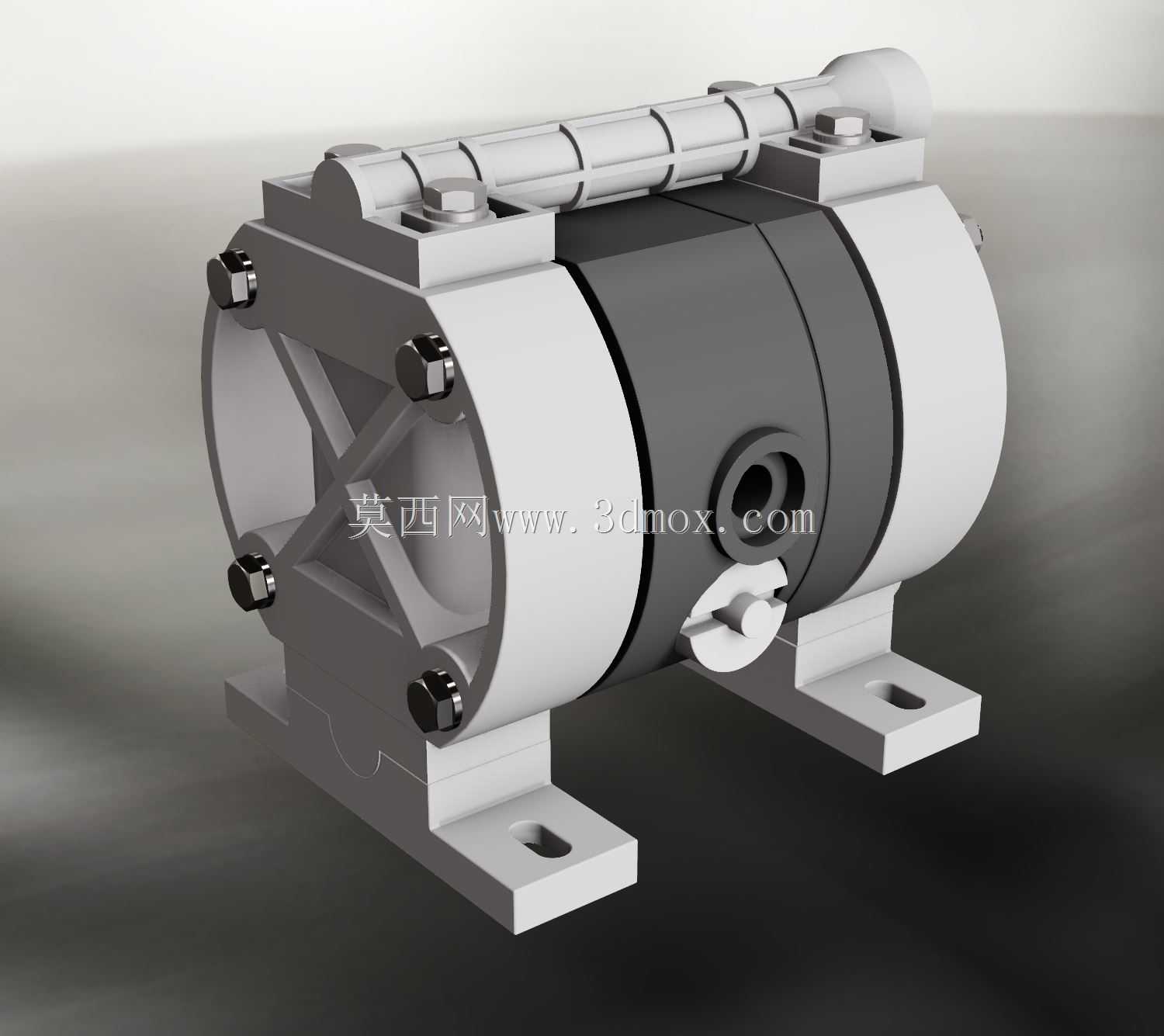

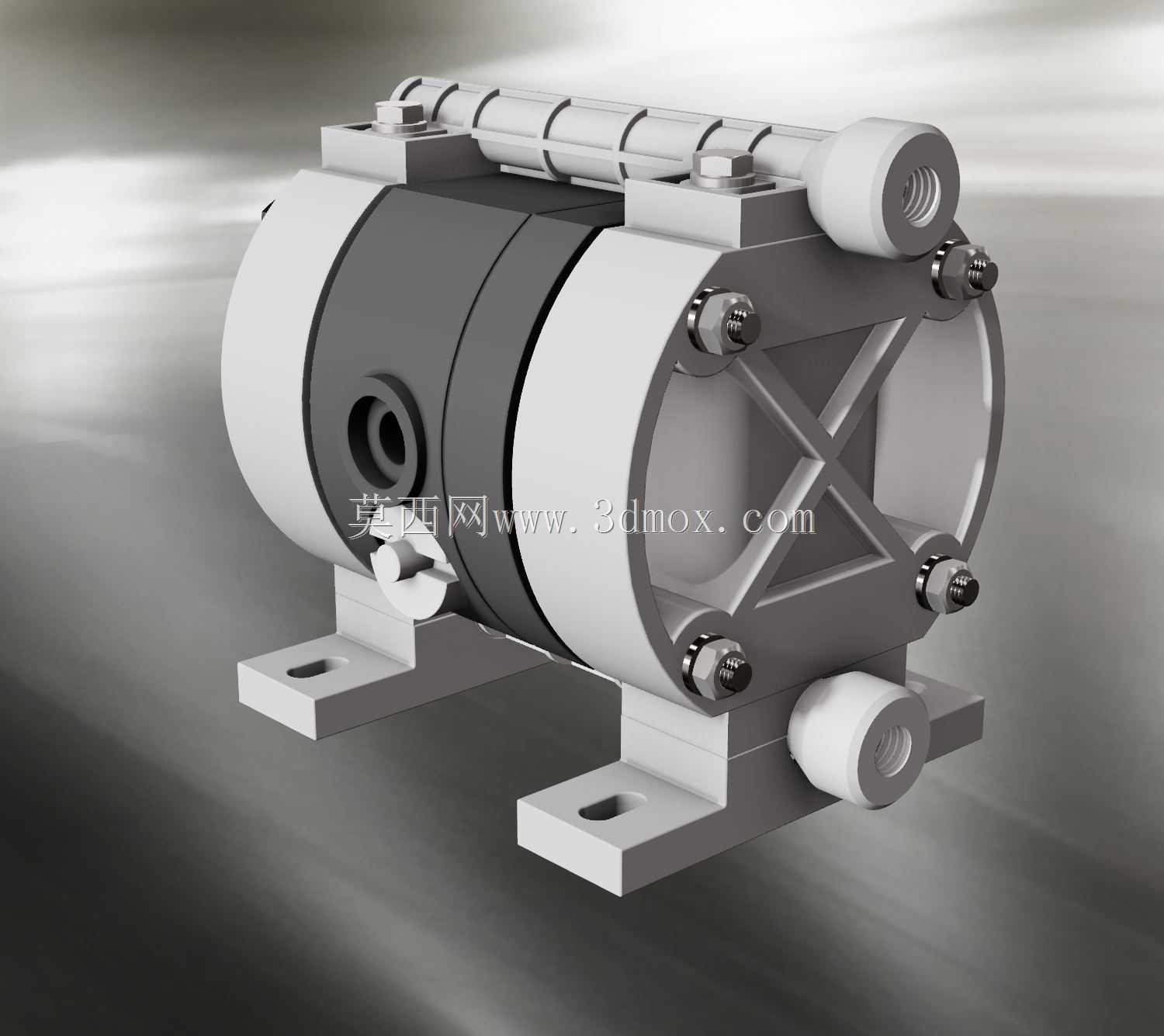

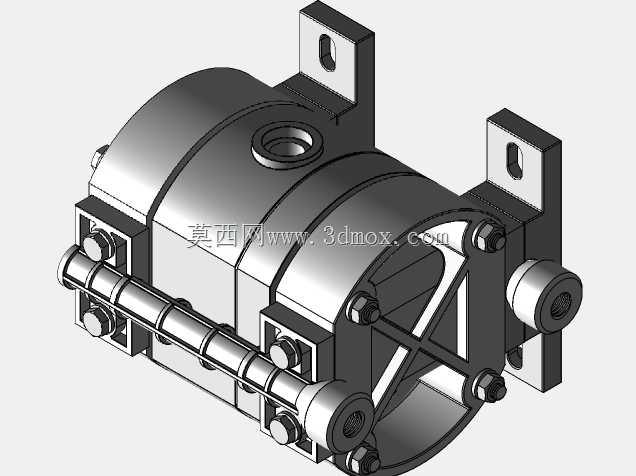

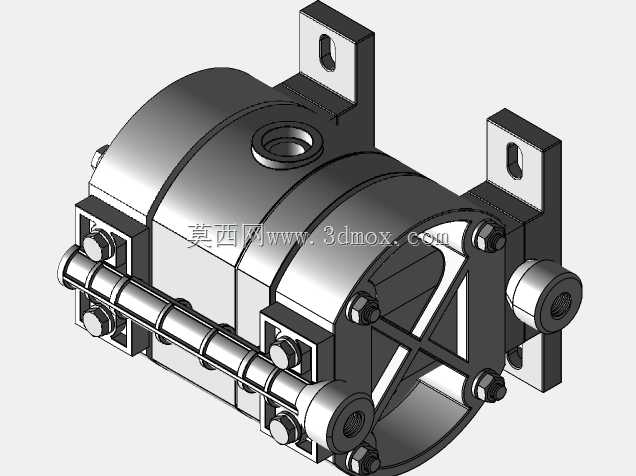

这款气动驱动的化学输送泵，主要面向化工生产、实验室试剂输送、电镀生产线药液循环、污水处理药剂投加等对防泄漏、耐腐蚀性有高要求的应用场景，可在无电力供应的防爆区域完成各类酸碱药剂、腐蚀性流体、高纯化学介质的平稳输送作业，避免普通电动泵在易燃易爆化工环境下的安全隐患，同时杜绝输送过程中介质滴漏造成的物料损耗与安全风险。设备以压缩空气作为动力源，无需外接电源即可工作，可通过气源压力的调节灵活改变输出流量与扬程，适配不同输送距离、不同粘度介质的输送需求，泵体内部采用无轴封的隔膜分隔结构，将输送介质与气动驱动部件完全隔离，既避免腐蚀性介质对驱动组件的侵蚀，也从结构根源上消除了轴封渗漏的问题，可输送含少量细小颗粒的化学浆液而不会出现卡滞、磨损泄漏的情况。在设计思路上，这款泵采用对称式的腔体布局，两侧隔膜通过中间的连杆组件联动，气源换向机构自动切换两侧腔体的进气与排气状态，带动隔膜往复形变完成腔体的吸排液动作，进出液口采用对称式的内螺纹接口设计，可根据现场管路走向灵活调整安装方向，无需额外定制转接接头。泵体底部设置了带安装孔的一体式支撑脚，两个支撑脚的安装孔位间距经过标准化设计，可直接固定在生产线支架、设备台面或者移动小车上，安装边界紧凑，整体占用空间小，适合在空间局促的化工设备旁、实验台架内完成布置。泵体的外壳采用增强工程塑料搭配金属紧固件的组合结构，与介质接触的腔体部分选用耐化学腐蚀的非金属材质，外部承压框架采用金属材质提升整体结构强度，既控制了设备整体重量，又保证了泵体在气源压力波动下的结构稳定性，进出液接口与腔体的连接部位采用密封面压紧结构，可耐受常规化工输送场景下的工作压力，不会出现接口渗漏的问题。设备整体外形圆润规整，没有突出的尖锐棱角，外部紧固件全部做了防腐镀层处理，可在有腐蚀性气体的车间环境中长期使用而不会出现表层锈蚀，日常维护时仅需定期检查隔膜磨损情况与气源过滤组件状态，无需复杂的拆解保养，运维成本较低，可适配小流量高精度的药剂投加，也可满足中等流量的化学介质循环输送需求，启停响应速度快，不会出现电动泵启停时的水锤冲击问题，对输送管路的冲击更小，适合配套精密化工生产设备使用。
