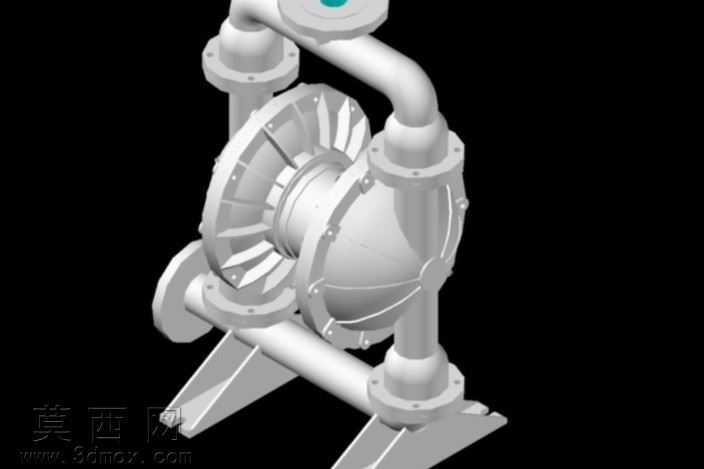

versamatic气动隔膜泵结构三维设计

本作品为versamatic系列空气隔膜泵的三维建模设计成果，建模过程依托专业三维设计软件完成，全程遵循工业产品正向建模逻辑，以真实隔膜泵的工程参数为基准搭建整体框架，确保模型比例、结构尺寸与实物保持高度一致。建模阶段首先完成泵体核心腔体的曲面构建，针对隔膜泵对称式的双腔体结构，采用参数化草图绘制结合特征镜像的方式完成主体轮廓搭建，精准还原了腔体内部的隔膜安装位、流体进出通道的曲面过渡结构，避免出现生硬的棱角转折，保证流体通道的结构合理性。进出管路部分采用扫掠特征完成建模，精准还原了管路的弯折弧度、法兰连接端的螺栓孔位分布、密封面的凸台结构，每一处连接位的尺寸都匹配工业管路的通用安装标准，确保模型具备实际工程参考价值。泵体支撑脚部分采用拉伸结合加强筋特征设计，还原了实物中三角支撑的稳定结构，对支撑脚与泵体连接的焊接位做了平滑过渡处理，还原真实焊接结构的形态特征。隔膜传动侧的结构建模中，精准还原了叶轮状的导流结构、传动轴的安装位、侧端盖的螺栓紧固阵列结构，每一处螺栓孔的位置、孔径都做了参数化约束，可直接导出用于工程参考。材质渲染阶段，针对泵体不同部件做了差异化材质赋予：主体泵壳、管路、支撑脚采用哑光铸钢材质，调整材质的粗糙度、金属度参数还原工业铸件的哑光金属质感，表面添加细微的铸造纹理提升真实感；隔膜安装位的密封件采用黑色橡胶材质，调整材质的漫反射、高光参数还原橡胶的哑光弹性质感；连接螺栓采用镀锌亮面金属材质，与主体铸件形成质感区分，提升模型的层次表现力。渲染阶段采用三点布光方案，主光源从侧上方打亮泵体主体结构，辅光源补全暗部细节避免出现死黑区域，轮廓光勾勒泵体的边缘轮廓，突出管路与腔体的结构转折，背景采用纯黑色突出工业产品的硬朗质感。设计过程中充分考虑隔膜泵的工作原理，对内部隔膜的往复运动空间、流体的进出流向做了结构校验，确保各部件之间不存在结构干涉，进出水口的通径、腔体容积都匹配同型号隔膜泵的实际性能参数，模型整体结构完整，可用于产品展示、结构教学、安装模拟等多个场景，完整还原了气动隔膜泵的典型结构特征。
