带指形凸轮侧抽芯结构的分体式注塑模具

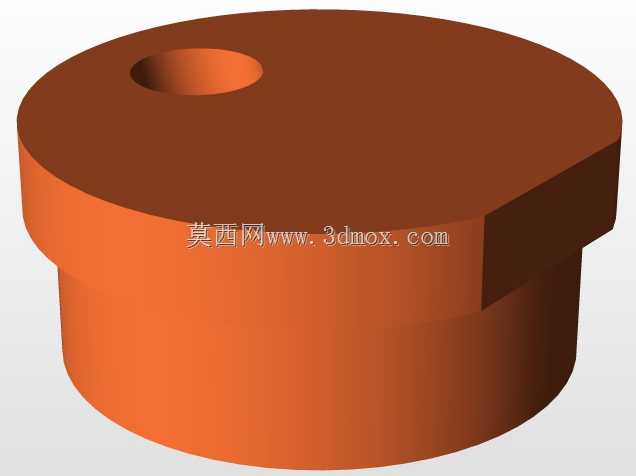

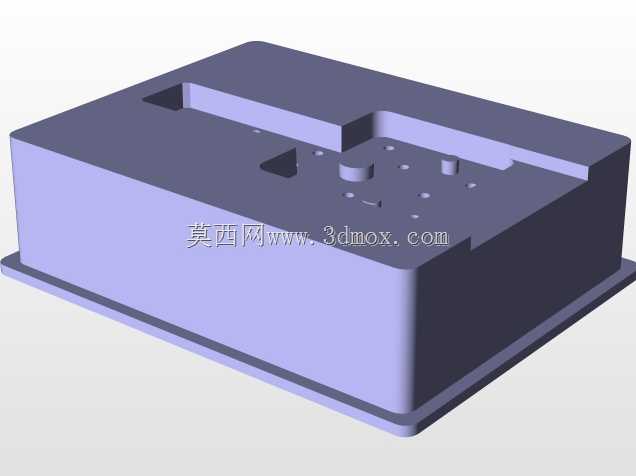

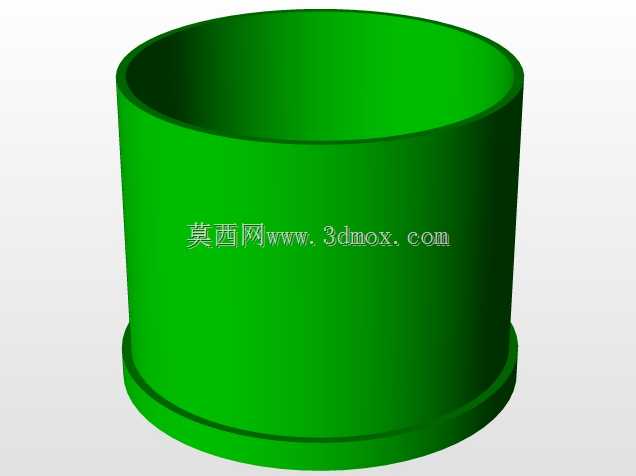

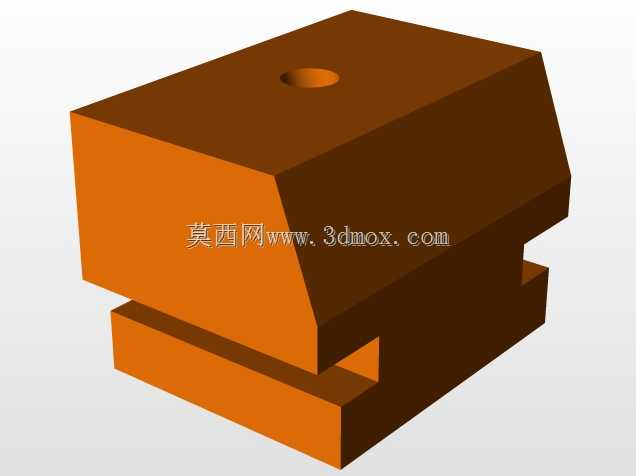

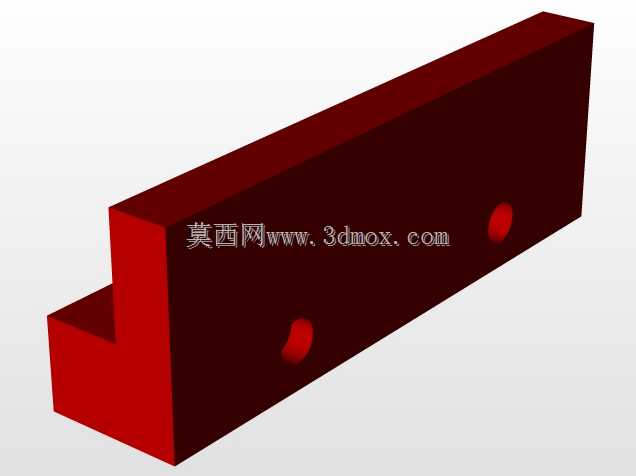

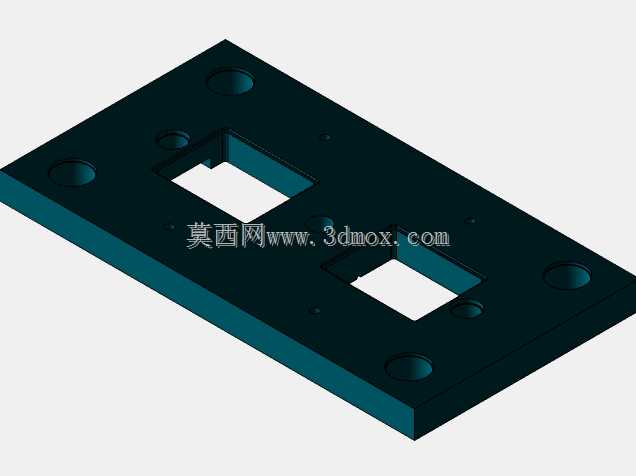

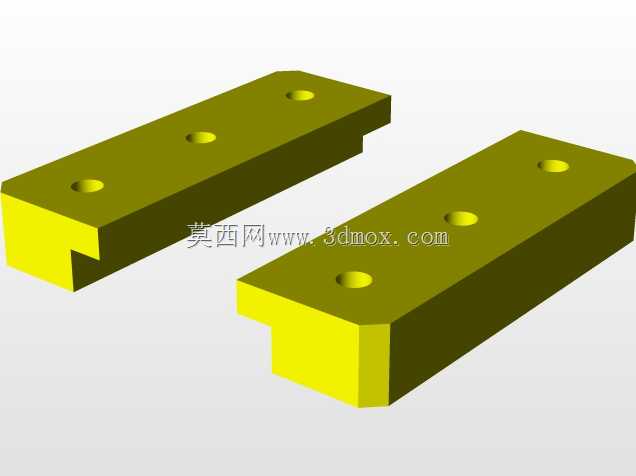

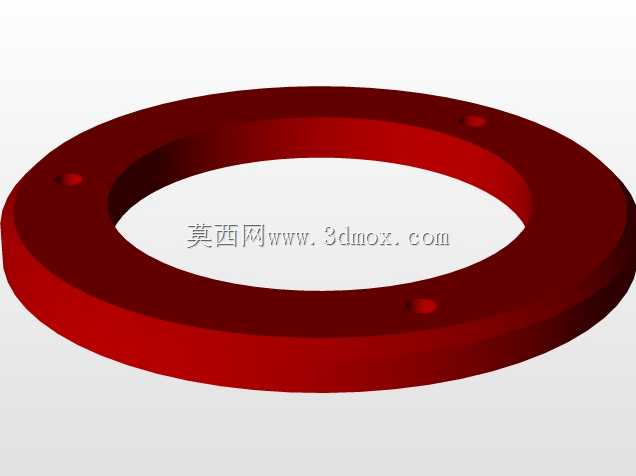

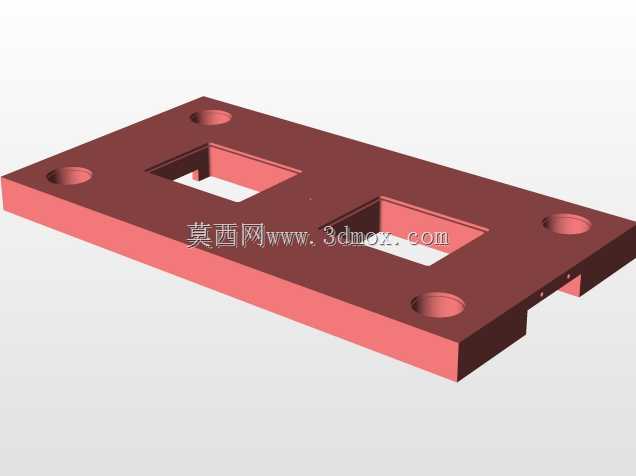

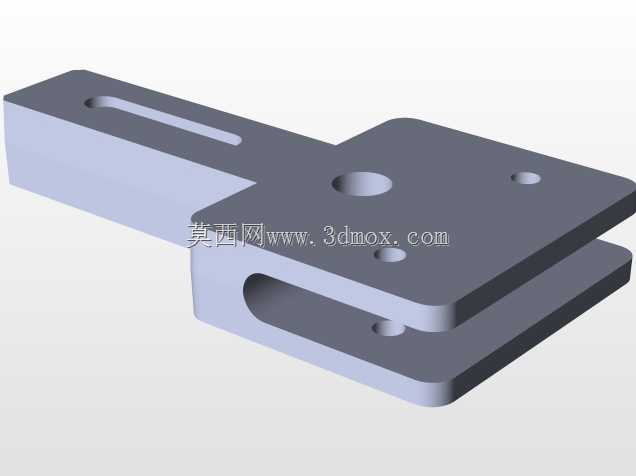

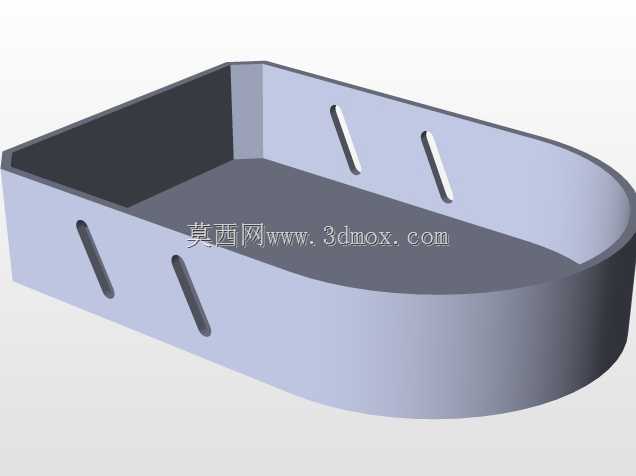

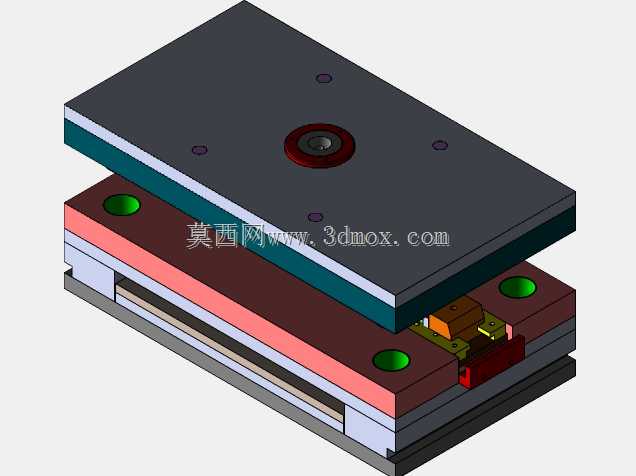

该分体式模具主要应用于小尺寸带侧向凹凸结构塑胶件的注塑成型生产场景，常见于消费电子小型结构件、精密接插件、日用塑胶配件的中小批量试制与教学演示场景，能够在常规立式注塑机上完成适配安装，无需额外改装设备的侧抽芯动力模块即可完成侧向特征的成型与脱模动作。整套模具采用上下分体式的模架布局，上模部分为定模侧，集成了主流道衬套、定位环与定模型腔，主流道衬套采用标准台阶式结构，能够与注塑机射嘴紧密贴合，避免注塑过程中出现溢料问题，定模板上均匀布置的导套能够与动模侧导柱精准配合，保证合模过程中动定模的对中精度，避免型腔错位导致的产品飞边、尺寸超差问题。下模部分为动模侧，集成了动模型芯、侧抽芯组件、指形凸轮驱动机构与顶出安装位，其中侧型芯组件采用滑块式导向结构，安装在动模板的侧向滑槽内，滑槽的配合间隙控制在0.02mm以内，既保证侧型芯滑动顺畅无卡滞，又能避免注塑过程中胶料渗入滑块缝隙导致的飞边问题。指形凸轮驱动机构安装在动模侧的模架层间，合模过程中随动模进给动作，通过凸轮型面推动侧型芯完成合模锁紧，开模过程中则随开模行程带动侧型芯完成侧向抽芯动作，无需额外配置液压抽芯油缸或者斜导柱结构，大幅简化了模具的整体结构，降低了模具的制造成本与后期维护难度。整套模具的安装边界适配常规120吨级立式注塑机的模架安装尺寸，上下模的闭合高度、开模行程均匹配常规设备的参数范围，模具的冷却水道采用环形布置在型腔周边，能够保证成型过程中型腔温度均匀，减少产品的成型收缩变形问题。这套模具的核心设计思路是将侧抽芯的驱动动作与模具的开合模行程做集成，通过指形凸轮的型面曲线匹配侧抽芯的行程需求，在开模初始阶段先完成侧型芯的抽离动作，避免产品侧向结构在顶出过程中被型芯拉裂，合模最终阶段完成侧型芯的锁紧定位，保证注塑过程中型芯承受注塑压力不发生位移，保障产品的成型尺寸精度。
