集成视觉检测功能的工业送纸设备

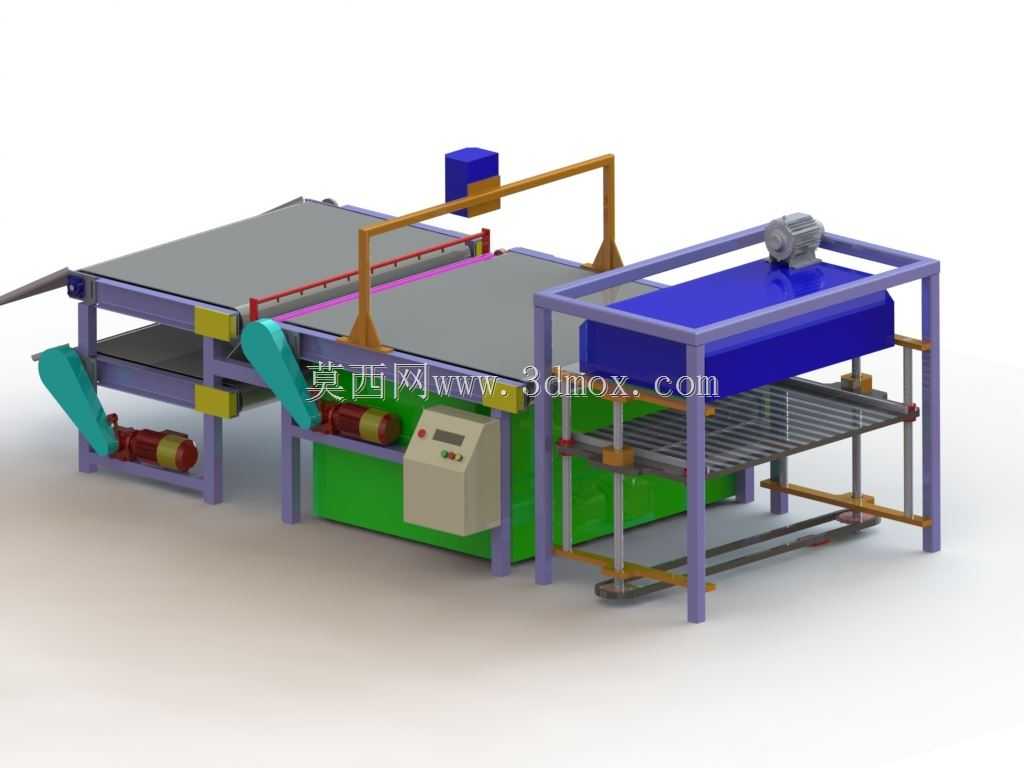

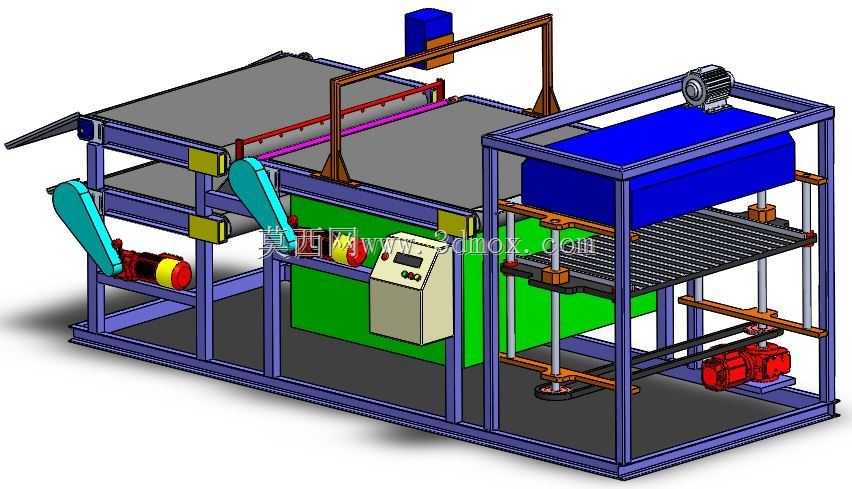

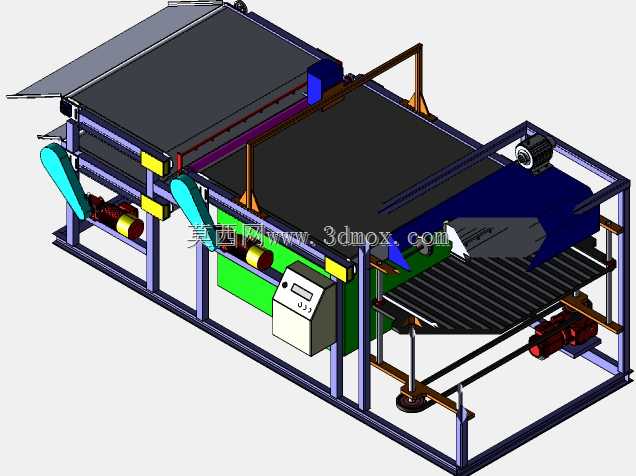

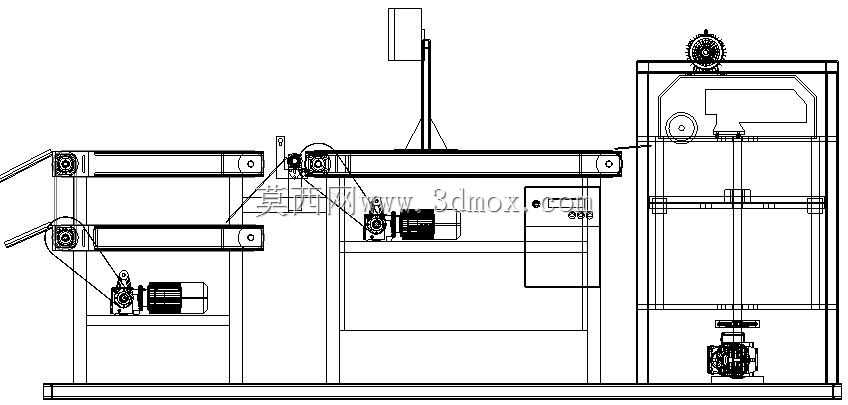

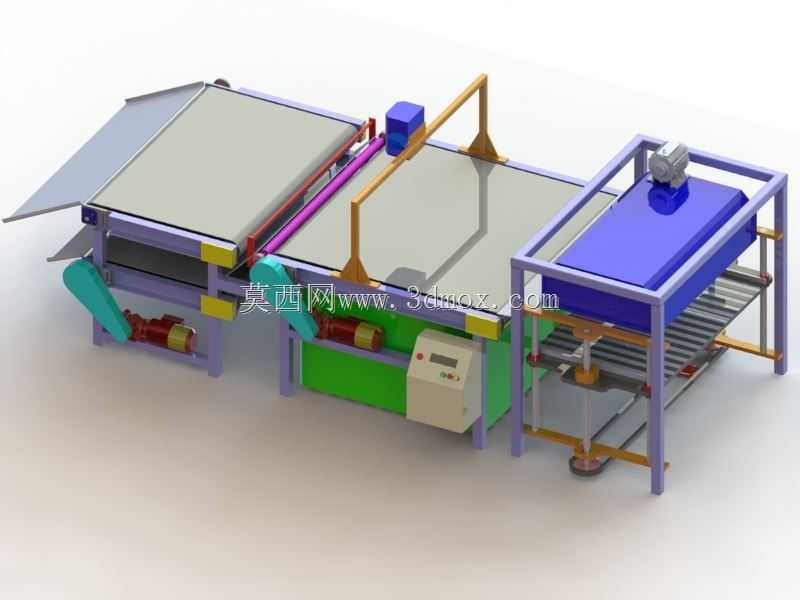

该设备主要面向印刷包装、纸品加工、瓦楞纸板生产等行业场景，可对接前端印刷机、覆膜机、模切机等核心生产设备，完成单张纸品的平稳输送与在线视觉检测工序，解决传统送纸环节依赖人工对位、瑕疵排查效率低、错漏检率高的痛点，适配卡纸、瓦楞纸、铜版纸等多种常见纸品的加工输送需求。设备整体采用分段式模块化设计思路，从入料端到出料端依次设置斜向导纸入料机构、水平皮带输送段、龙门式视觉检测工位、分拣出料输送段，各模块通过铝型材框架拼接固定，可根据车间实际产线布局调整各段的衔接角度与安装位置，适配不同厂房的空间排布要求。入料端的斜向导纸板采用大倾角顺滑曲面设计，可承接前端设备输出的连续纸品，配合侧边的弹性挡料限位结构，避免纸品入料时出现偏移、卡滞问题；水平输送段采用防滑平皮带搭配侧边可调导向条，可根据待加工纸品的幅宽调整导向条间距，输送速度可通过驱动端的调速结构匹配前端产线的生产节拍，保证纸品输送过程中无滑移、无错位，为后续视觉检测提供稳定的拍摄基准。龙门式视觉检测工位横跨主输送段上方，搭载的视觉采集模块可垂直向下拍摄输送过程中的纸品表面，实时识别印刷错漏、表面瑕疵、对位偏差等问题，检测参数可根据不同纸品的检测需求灵活调整；检测完成后的纸品进入后端分拣输送段，该段采用辊筒输送结构搭配可升降的分流导向机构，可根据视觉检测的判定结果，将合格纸品与瑕疵纸品分流至不同的出料通道，无需人工二次分拣。设备底部采用可调式支撑脚结构，可根据地面平整度调整各支撑点高度，保证输送面整体水平，安装时需预留设备两侧各0.8米的操作维护空间，前端入料端与上游设备的出料口衔接高度差控制在50毫米以内，后端出料端可对接收纸台、堆码机等后续设备，整体输送面高度适配多数印刷包装产线的常规作业高度，无需额外搭建增高台架。设备的电控柜体集成在主框架侧方，操作面板朝向操作人员巡检通道，可直接在面板上完成输送速度调整、视觉检测参数设置、分流动作调试等操作，日常维护时可直接拆卸各模块的侧封板，对驱动辊、皮带张紧结构、视觉镜头等部件进行清洁与调试，降低日常运维的操作难度。
