教学用物料分拣实训装置

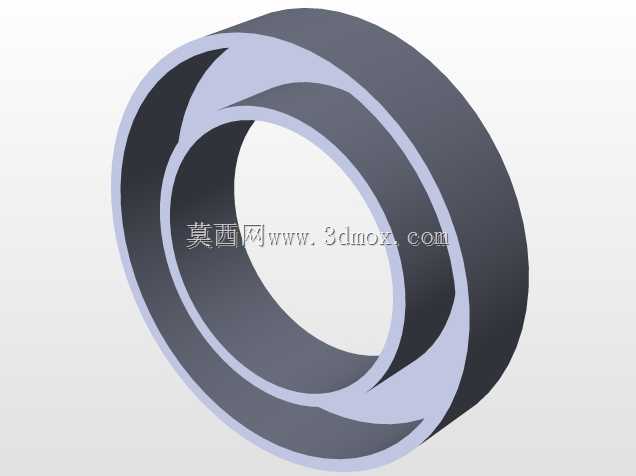

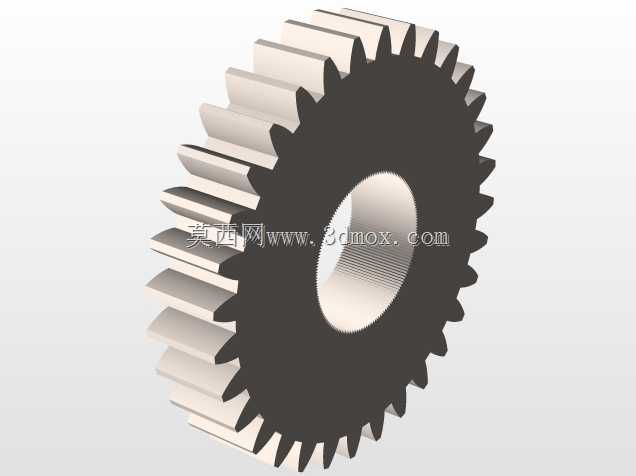

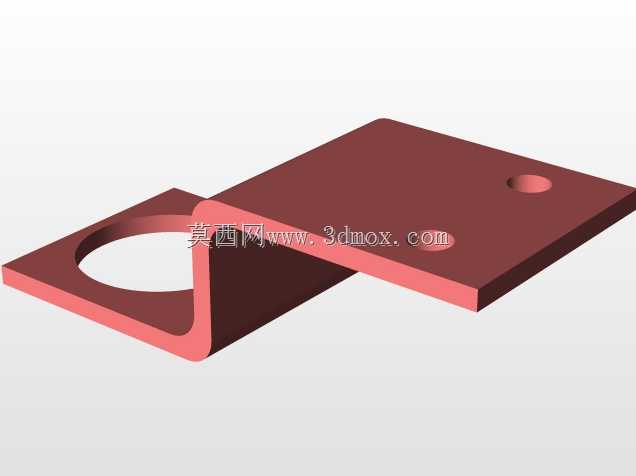

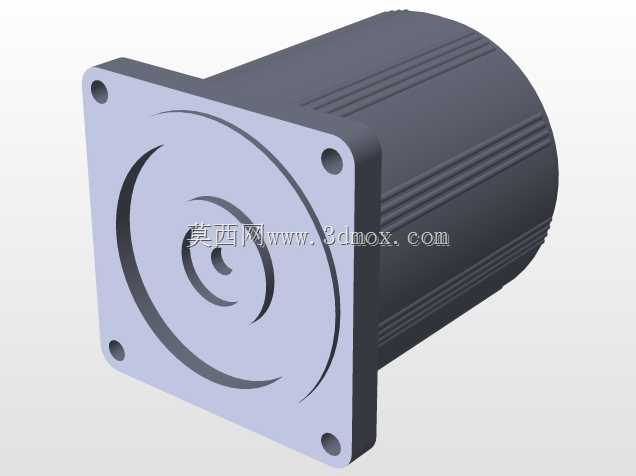

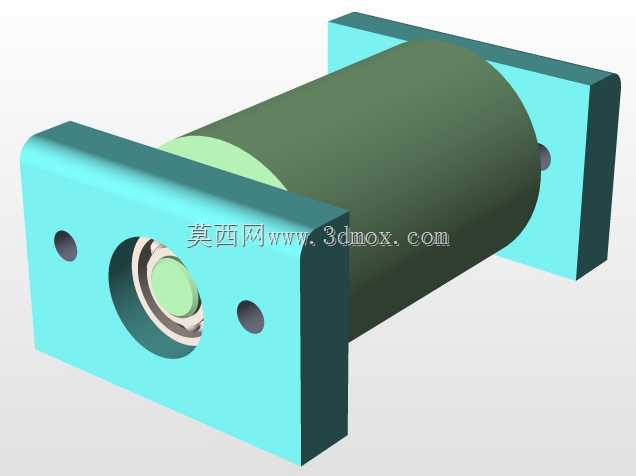

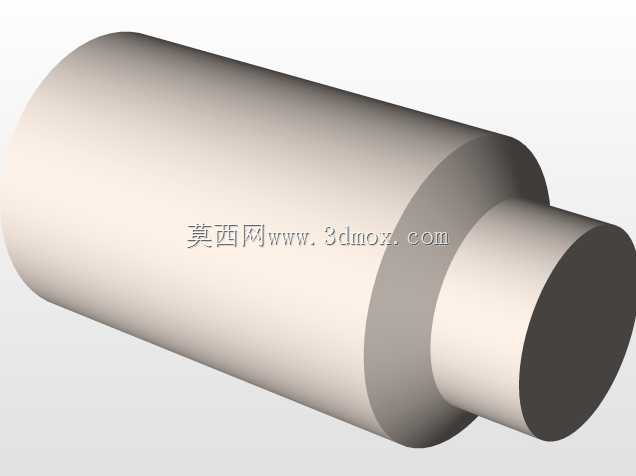

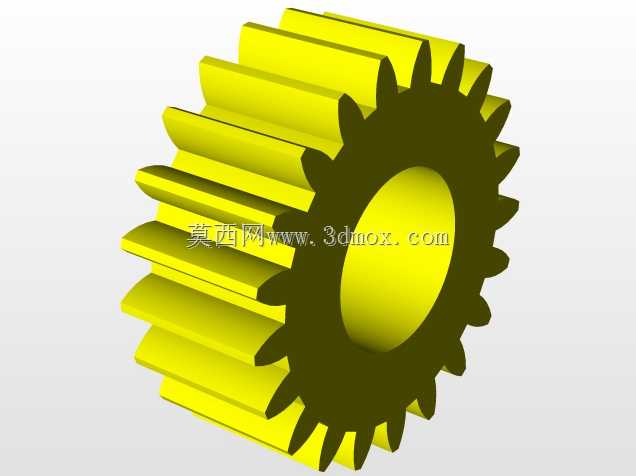

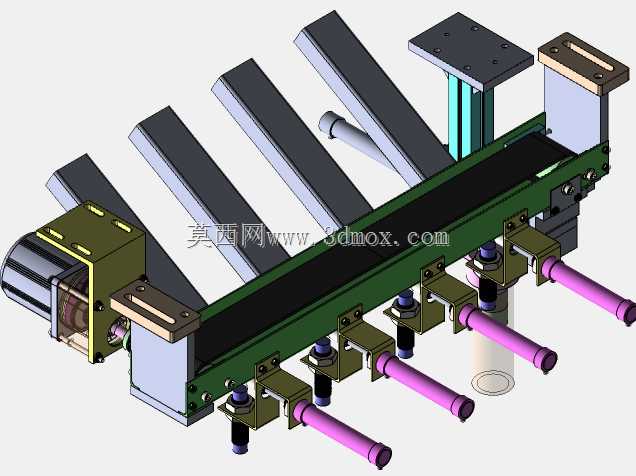

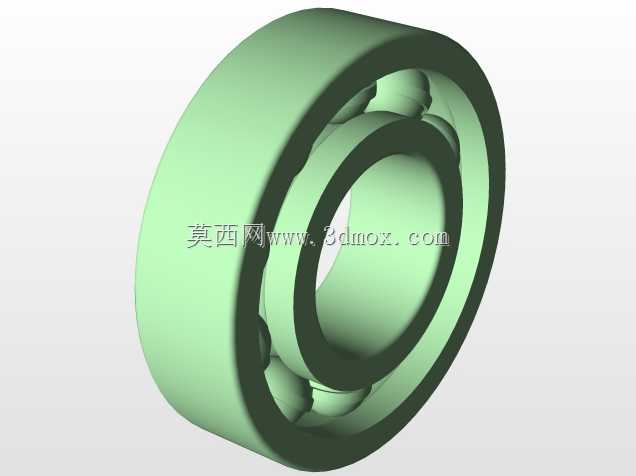

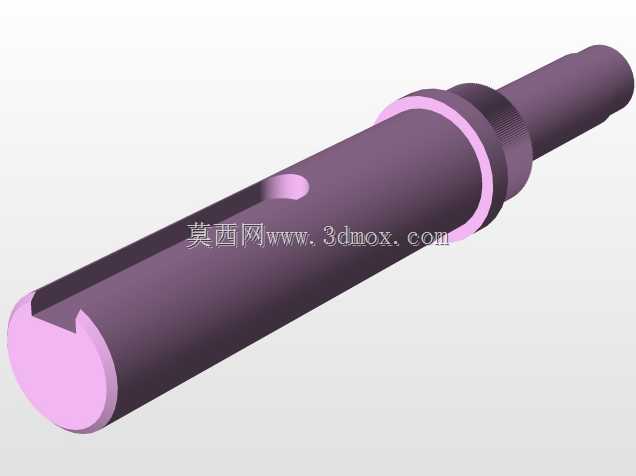

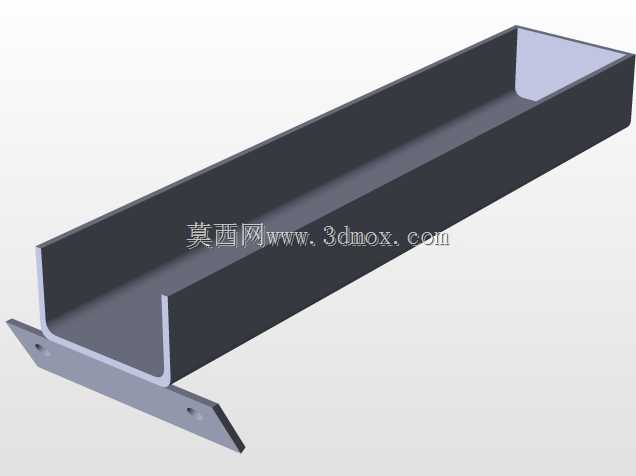

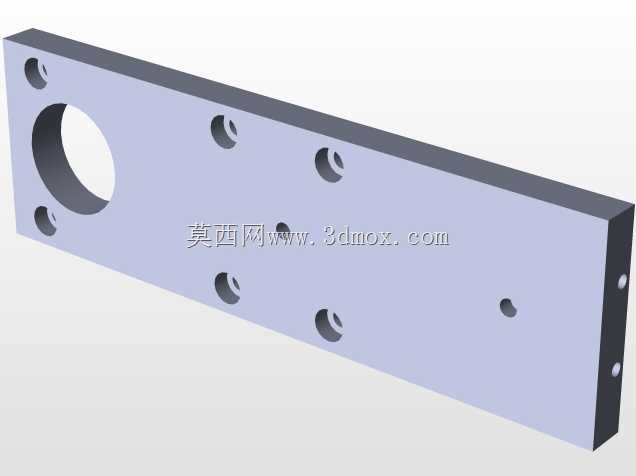

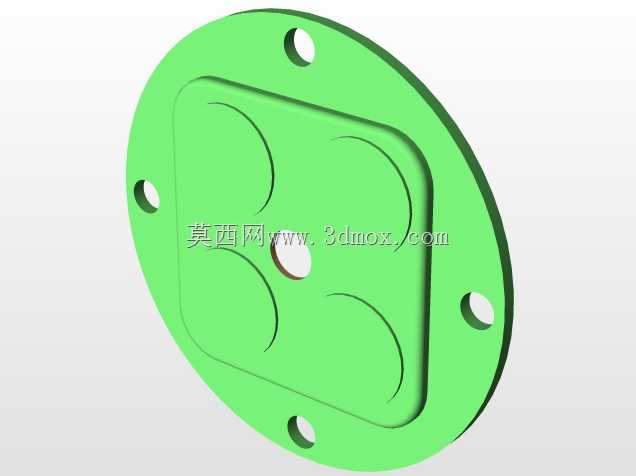

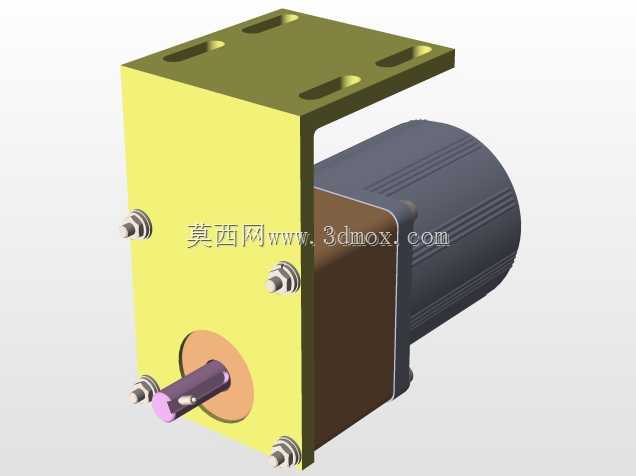

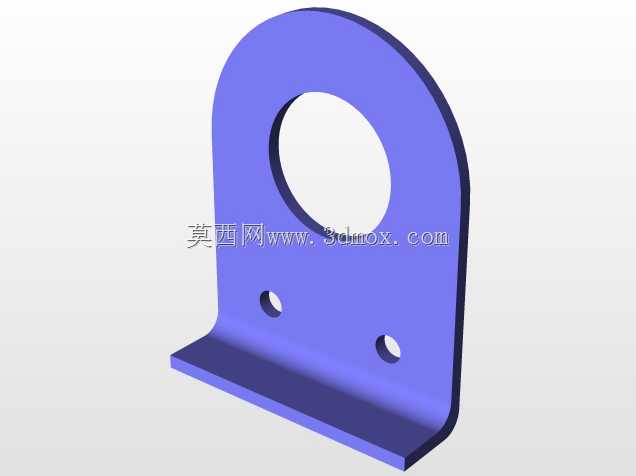

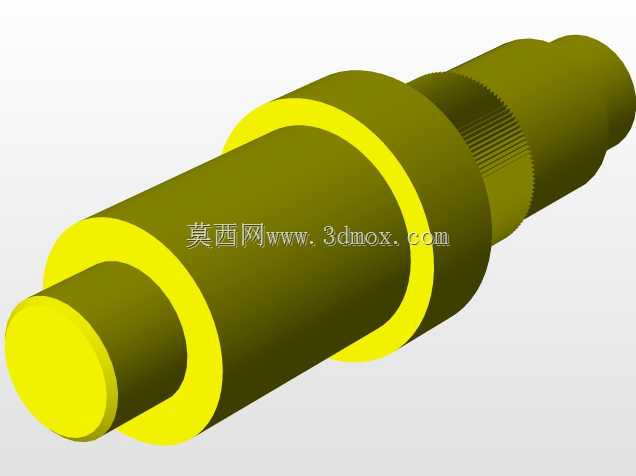

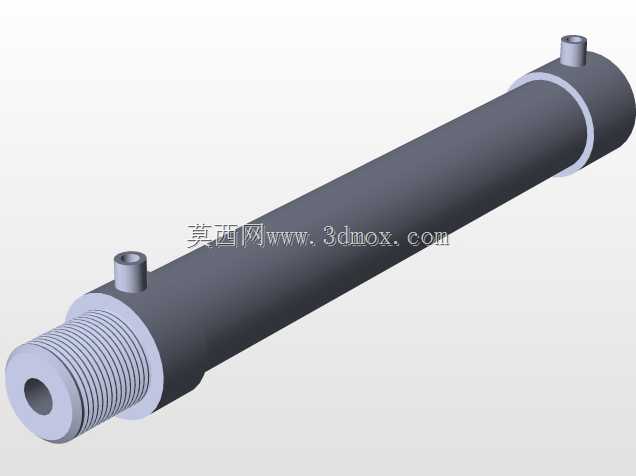

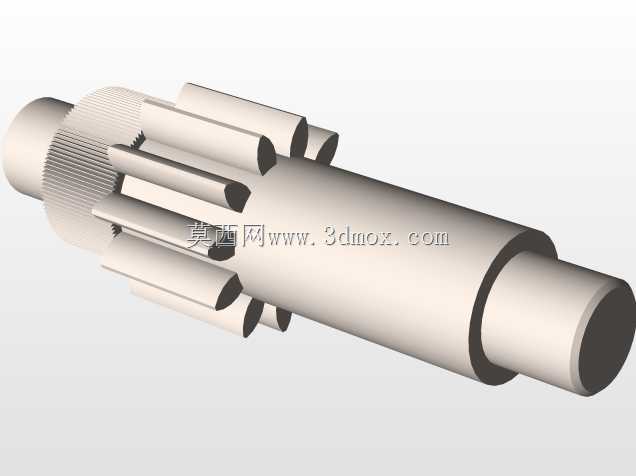

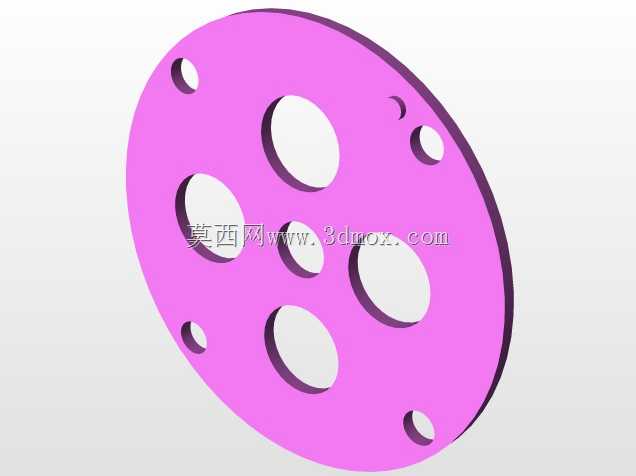

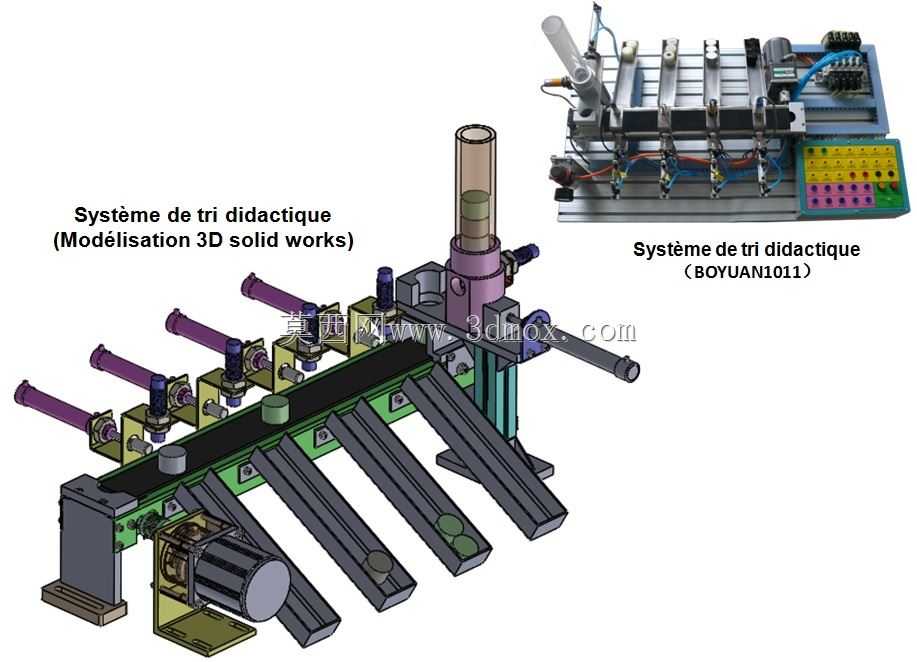

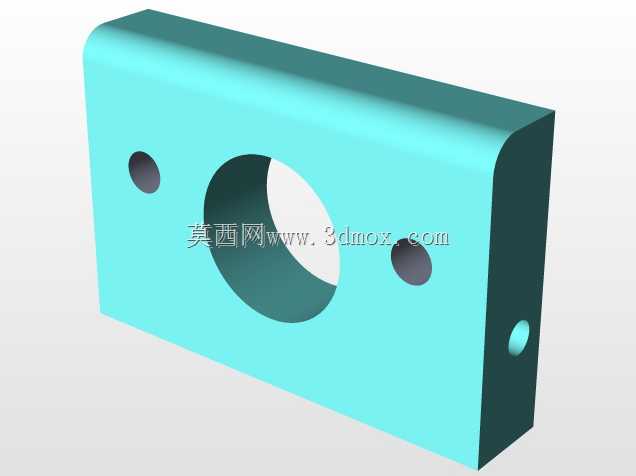

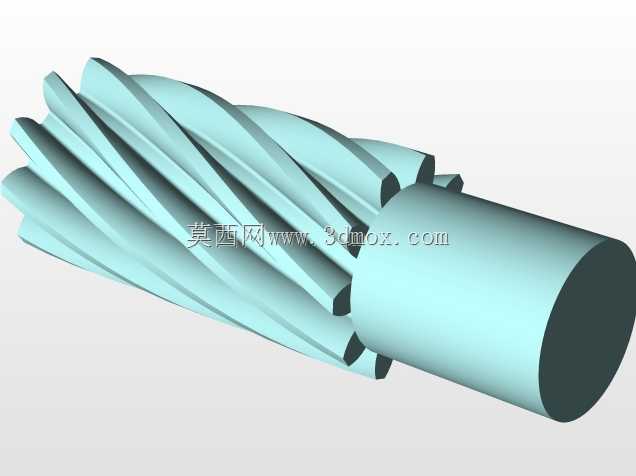

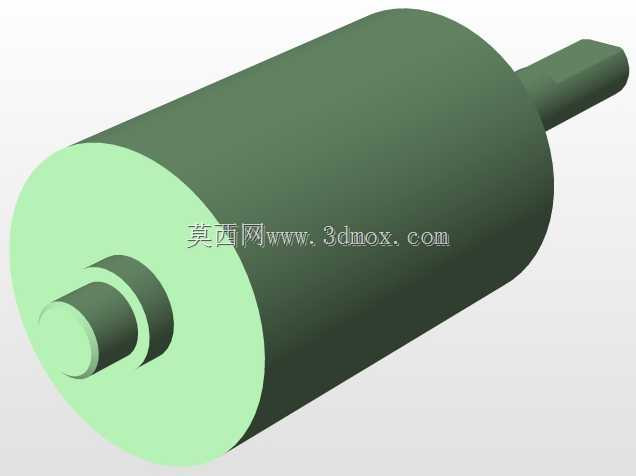

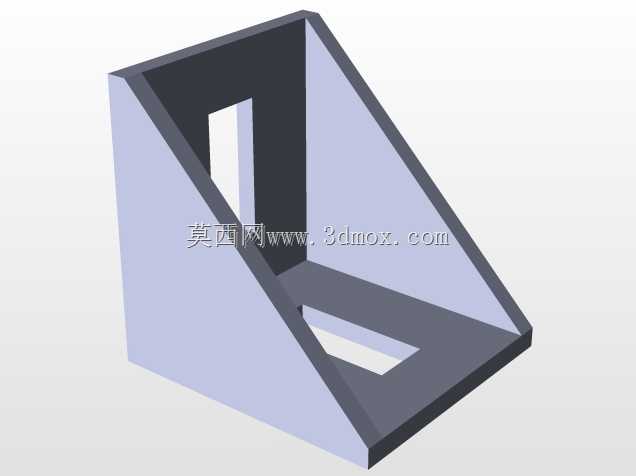

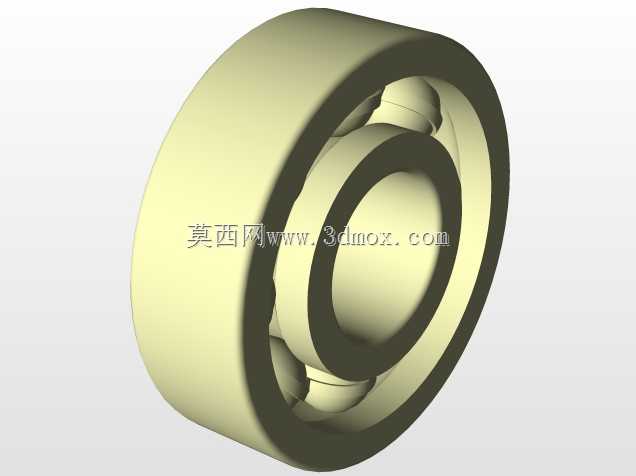

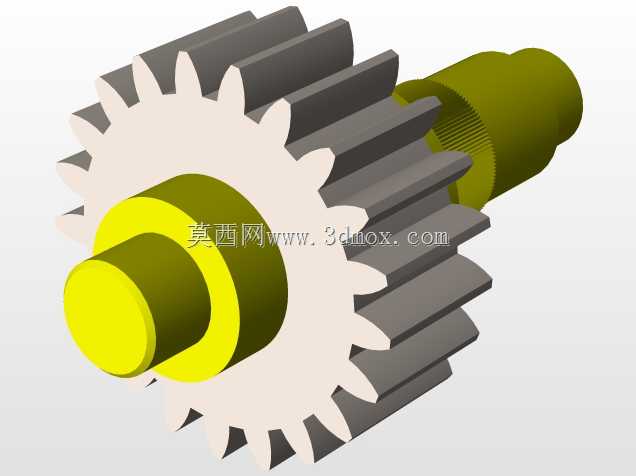

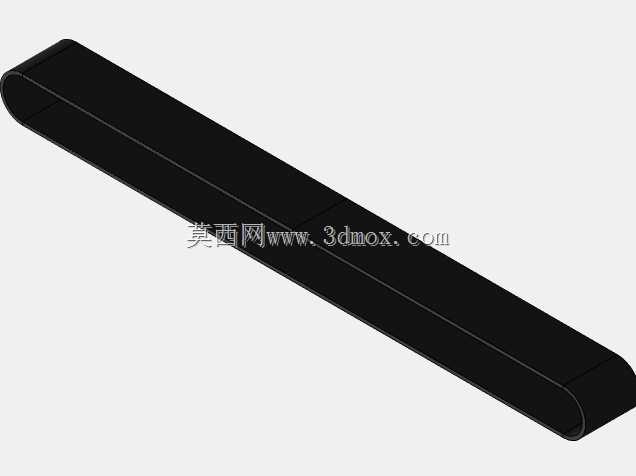

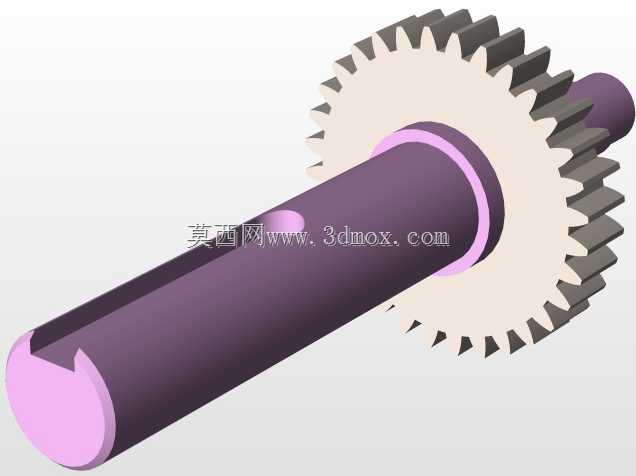

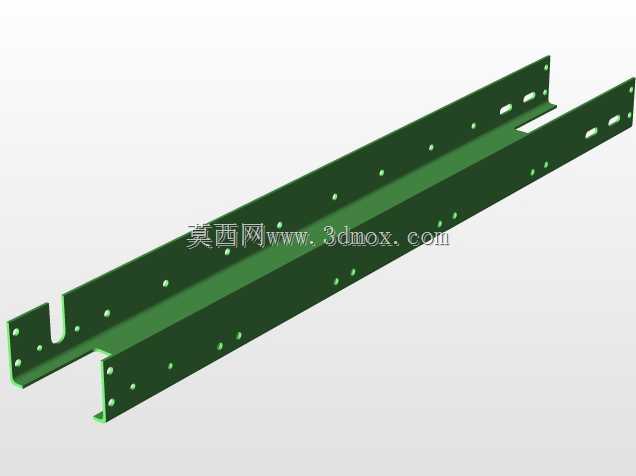

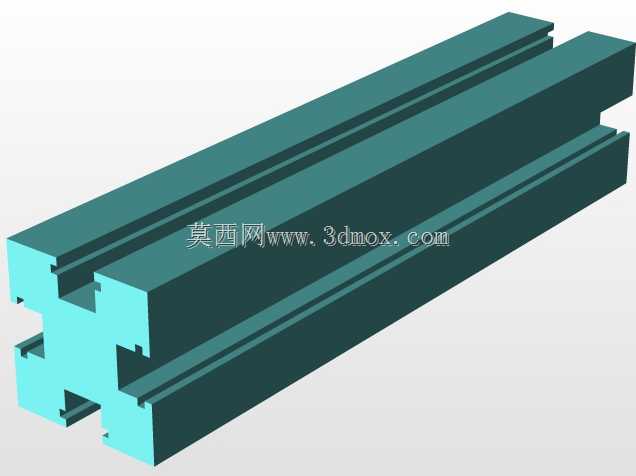

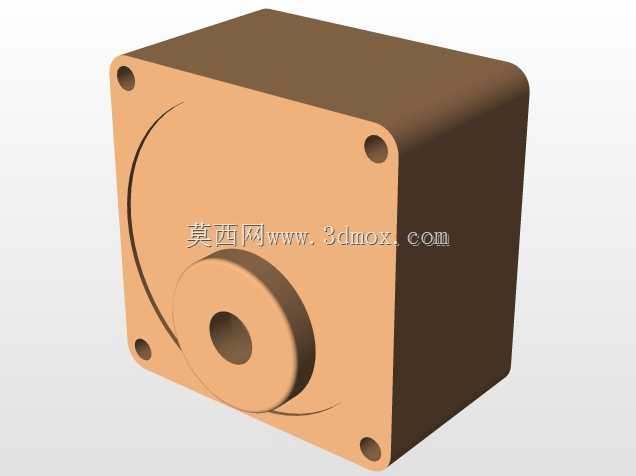

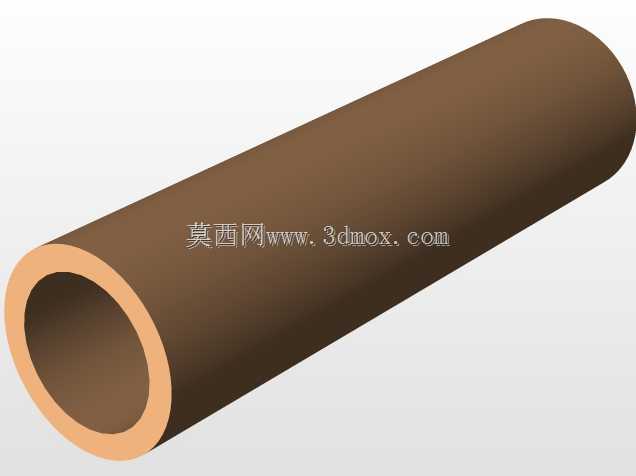

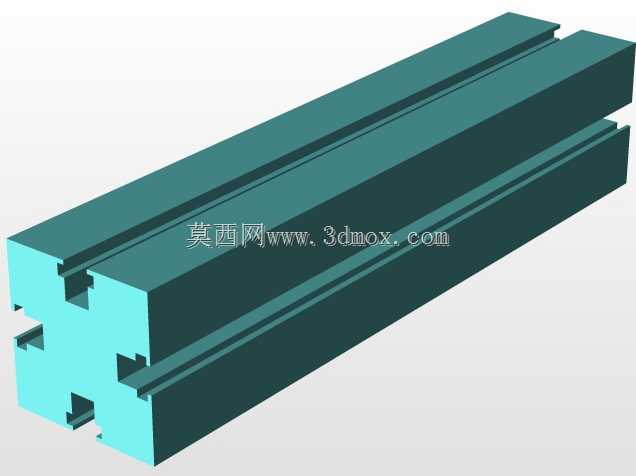

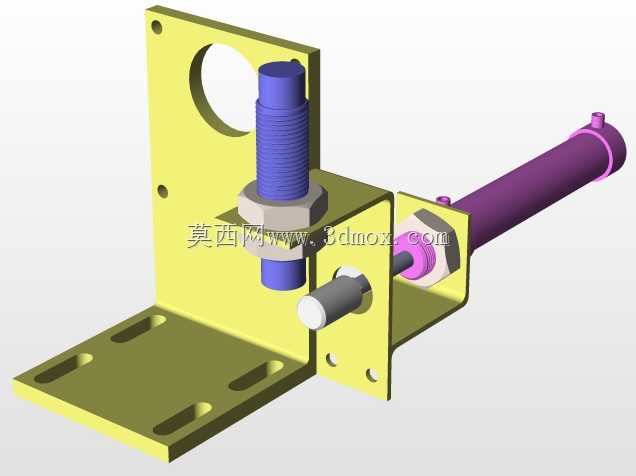

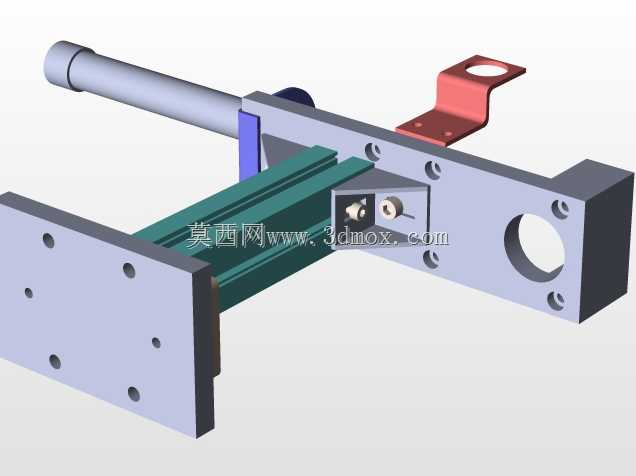

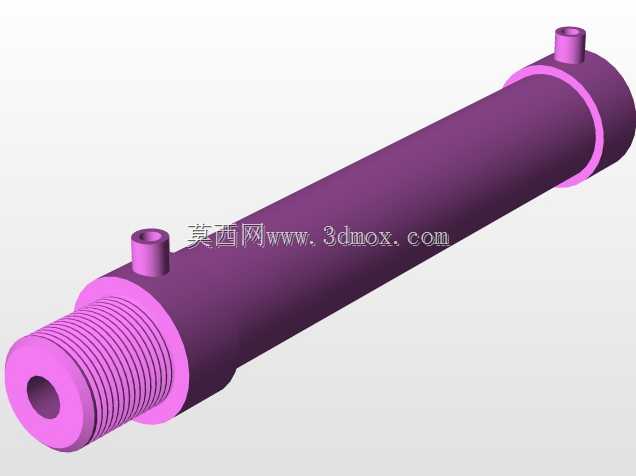

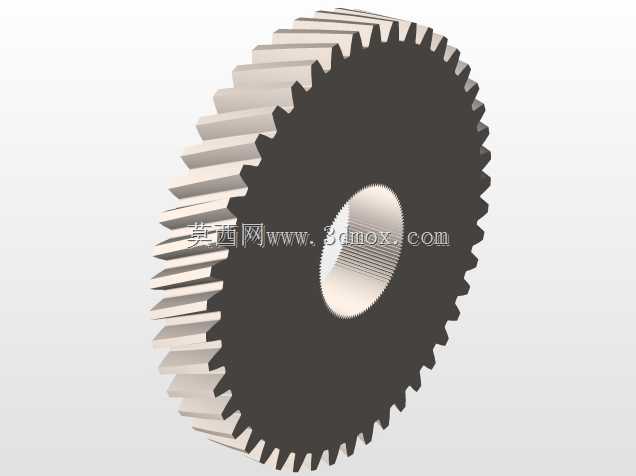

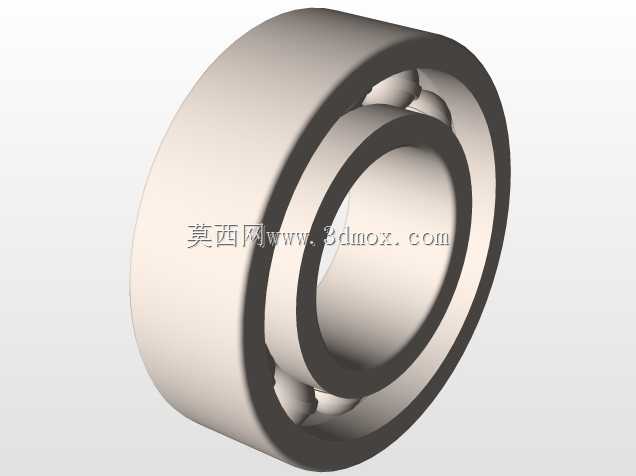

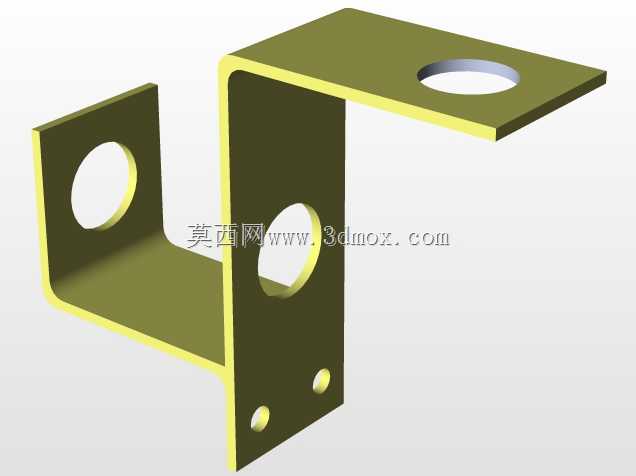

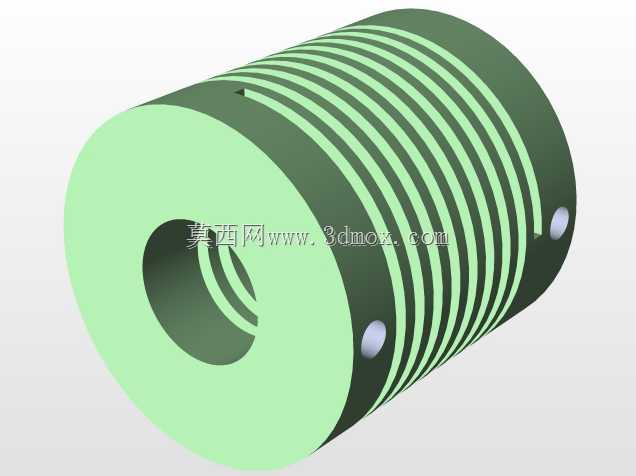

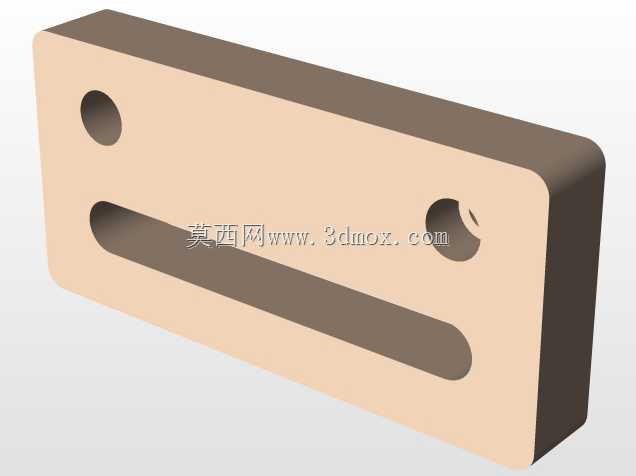

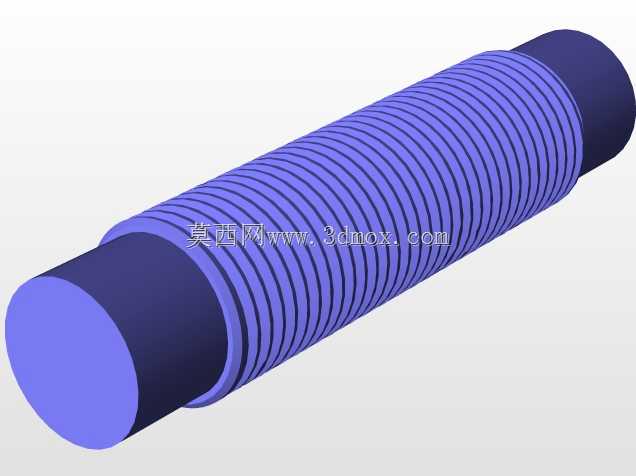

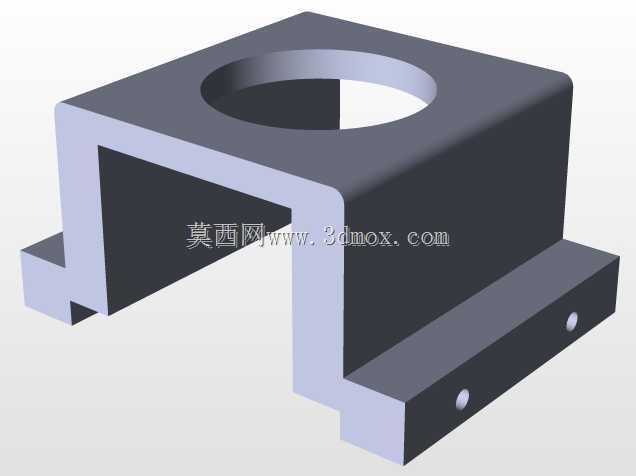

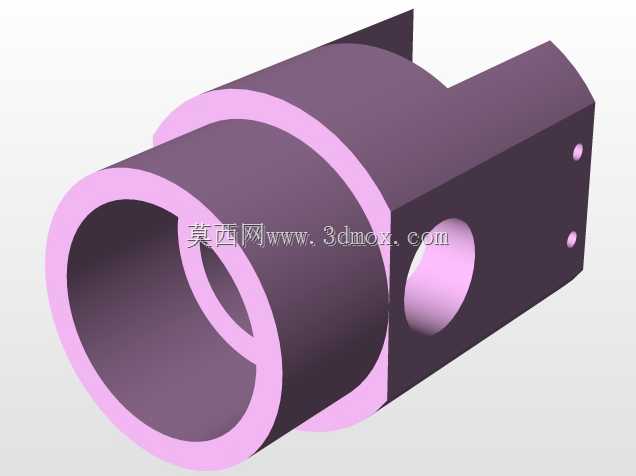

这套物料分拣实训装置主要面向工业自动化教学场景搭建，可直接嵌入小型模拟生产线完成物料的转移、分类与计数作业，还原真实工业产线中不同材质、规格零件的分拣流程，帮助学习者直观掌握自动化产线的运行逻辑。设备整体采用模块化布局，核心由带式输送单元、多工位气动分拣单元、上料储料单元、出料滑槽单元以及驱动传动部分组成，各单元通过铝型材框架拼接固定，安装边界规整，可直接放置于常规实训工作台使用，无需额外复杂地基固定。上料单元采用竖直储料筒设计，可叠放待分拣的圆柱形工件，底部通过拨料机构将工件逐个送至输送皮带表面，避免工件堆叠卡料；输送单元由减速电机驱动同步带轮带动平皮带运转，皮带两侧设置导向挡边，保证工件输送过程中不偏移，输送速度可通过驱动端的调速结构调整，适配不同分拣节拍的教学演示需求。分拣工位沿输送方向依次排布，每个工位对应一组气动推料机构，配套检测元件可识别工件的材质、颜色等属性，当工件到达对应分拣工位时，气动推杆动作将工件推入对应侧的出料滑槽，滑槽采用倾斜式设计，工件依靠自重滑入下方收料区域，完成分类归集。整套设备的设计思路围绕教学实训的易用性展开，所有气动管路、接线端子均外露排布，方便学习者观察气路、电路的连接逻辑，各功能模块可单独拆解调试，也可联动运行模拟完整产线工况；框架采用标准工业铝型材搭配紧固件连接，各执行元件的安装位置预留了调节余量，可根据实训需求调整分拣工位间距、推杆行程，适配不同尺寸的实训工件。设备整体外形紧凑，长度方向适配常规实训台的摆放深度，宽度方向预留了足够的操作空间，接线与气路接口集中布置在设备侧端，方便实训时快速接通气源与电源，无需复杂的布线走管作业，既可以作为自动化专业的实操教学载体，也可用于小型非标分拣设备的原理验证，还原工业现场分拣工序的核心动作逻辑，让学习者快速掌握传感器检测、气动执行、输送传动协同工作的核心原理。
