逆向工程点云重构卧式工业管道

该卧式工业管道是流程工业生产环节中承担介质输送、热量交换功能的核心承压设备，广泛应用于石油炼化、化工生产、热力供应、水处理等工业场景，可在带压工况下完成气态、液态或混合态工质的长距离输送与工艺参数调节，是生产装置中连接各反应单元、换热单元、储运单元的关键载体。从实际应用场景来看，这类管道通常布置在生产装置的管廊区域或设备撬装基座上，需要适配现场复杂的安装空间，对接上下游的泵组、阀组、反应容器等设备，因此对安装边界的匹配精度有极高要求，一旦安装尺寸出现偏差，会直接导致管线对接错位，引发介质泄漏、压力损失超标等生产隐患。

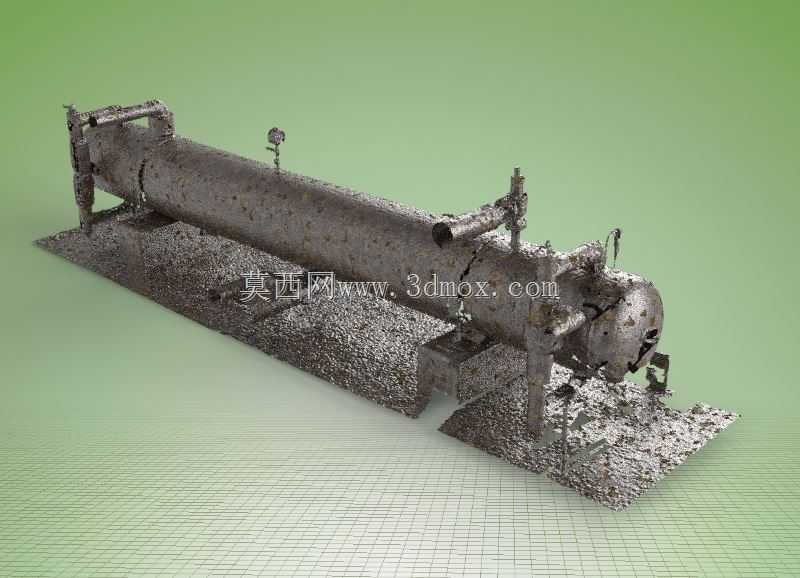

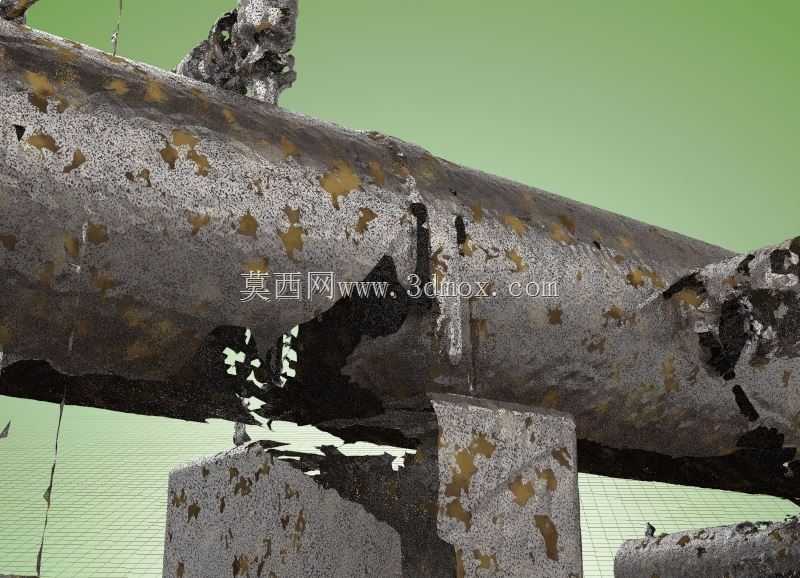

该模型基于逆向工程技术完成点云数据到网格模型的转换，完整还原了管道本体、配套支座、外接支管、顶部检测仪表、端部连接结构的全部细节，点云重构过程中保留了实物表面的所有装配特征与结构细节，能够精准复现实物的外形轮廓与安装接口位置。从功能特性来看，管道本体采用长筒卧式结构，底部设置的分体式支撑支座可将设备重量均匀传递到安装基础，避免管道因自重或内部介质重量产生弯曲变形；侧面引出的多组支管用于对接不同的工艺管线，实现介质的分流、取样或排空操作；顶部安装的检测仪表接口可适配压力、温度等检测元件，实时监控管道内部的工质运行参数；端部的连接结构采用法兰式设计，可与上下游设备实现快速密封对接，满足承压工况下的密封要求。

在设计重构思路上，技术人员首先通过三维扫描获取实物的完整点云数据，针对扫描过程中产生的点云噪点、缺失区域进行补全与优化，再通过网格生成算法将离散点云转换为连续的曲面模型，重构过程中严格遵循实物的装配关系，确保各外接部件的相对位置与实物完全一致，保证模型可直接用于后续的安装模拟、改造设计、有限元分析等工作。从安装边界来看，该卧式管道的安装基准为底部支座的安装平面，所有外接支管、仪表接口、端部法兰的位置均以该基准面为参照进行定位，模型还原的安装尺寸可直接用于现场安装的定位放线，提前预判管线碰撞风险，减少现场安装的整改工作量，为老旧管线的改造、备件的测绘加工、设备的数字化运维提供精准的三维数据支撑。
