卧式单级离心泵工业流体输送结构

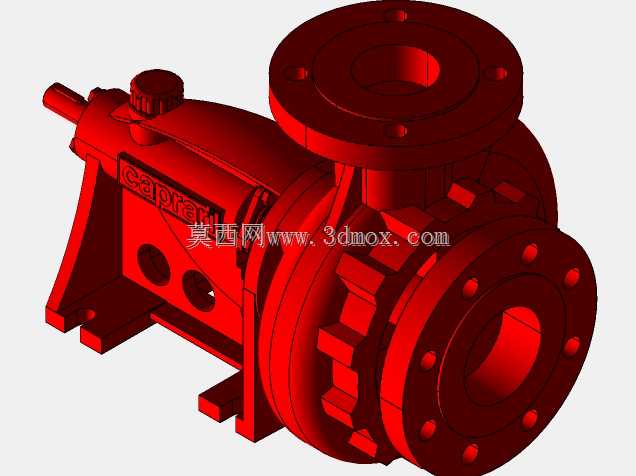

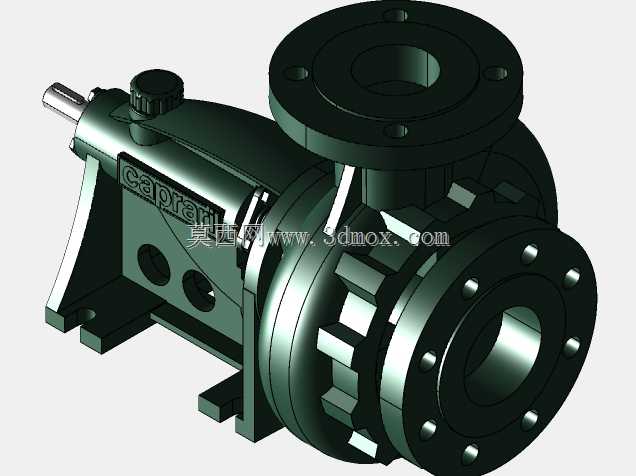

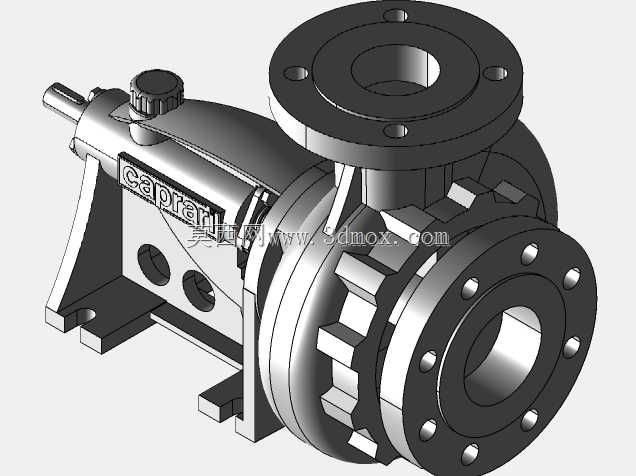

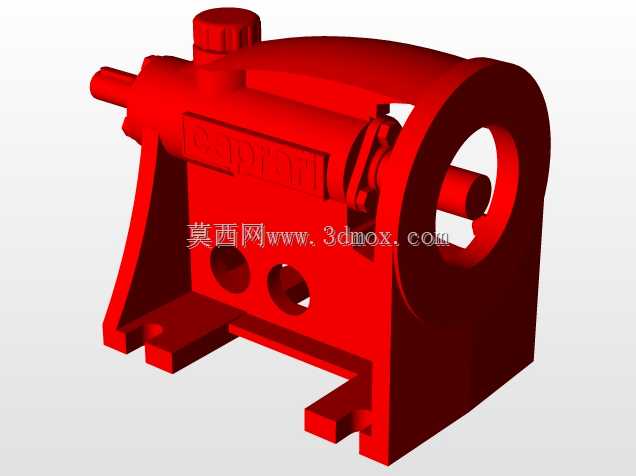

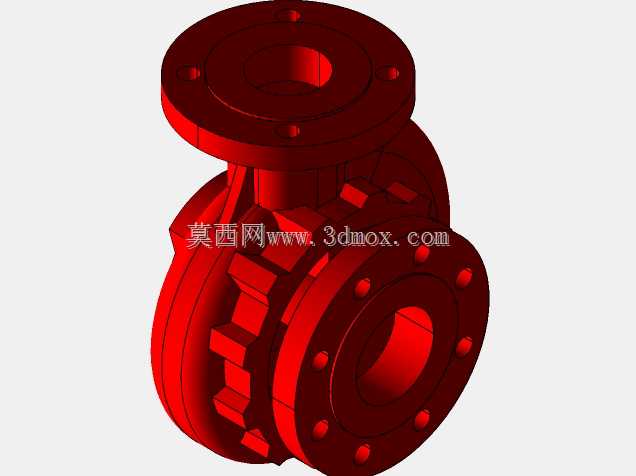

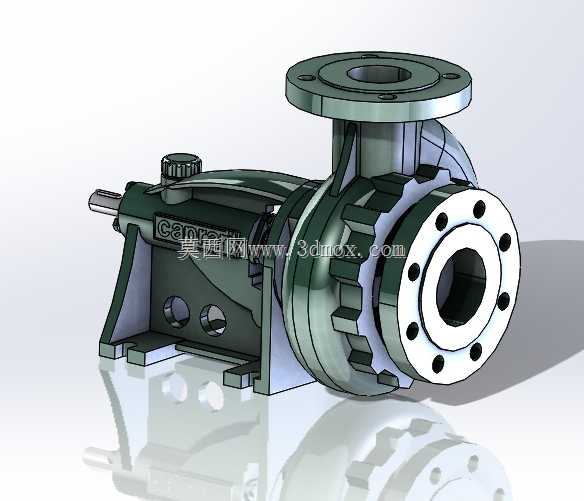

这款卧式单级离心泵主要面向民用给排水、工业循环水、暖通空调、化工轻腐蚀流体输送等场景，是流体输送管网中核心的动力增压设备，可适配清水、理化性质接近清水的低粘度介质，在城市供水二次加压、工厂生产循环冷却水系统、楼宇暖通冷热水循环、农田小规模灌溉等场景中承担介质增压输送的核心作用，能够稳定为管网提供持续的流体动力，保障管路内介质按设计流量与压力完成定向输送。从功能特性来看，该泵采用单级叶轮结构，相比多级泵结构更紧凑，轴向尺寸更短，运行过程中轴向力平衡设计合理，运转振动小、噪音低，日常维护无需拆解复杂的多级泵腔结构，检修叶轮、密封件时操作便捷，能够有效降低现场运维的人力与时间成本；泵体进出口采用法兰连接结构，法兰端面的密封槽、螺栓孔位均匹配通用管路法兰标准，现场对接管路时无需额外加工转接件，安装适配性强。从设计思路来看，这款泵的整体结构采用卧式脚座支撑设计，泵脚与泵体采用一体化铸造结构，支撑刚性充足，能够承受泵运行过程中产生的径向与轴向载荷，避免泵体运行时出现共振偏移；泵轴伸出端配置标准密封结构安装位，可根据输送介质的特性选配填料密封或者机械密封，适配不同温度、不同腐蚀程度的介质输送需求；叶轮采用闭式流道设计，流道顺滑过渡，能够减少介质在泵腔内的水力损失，提升泵的运行效率，降低能耗；泵体的流道设计采用渐扩式压水室结构，能够将叶轮甩出的高速介质平稳转换为压力能，减少水力冲击带来的振动与噪音。从外形尺寸与安装边界来看，该泵的整体轴向长度适配常规泵房的安装预留空间，泵脚的安装螺栓孔间距符合同规格卧式泵的通用安装尺寸，现场替换老旧同参数泵体时可直接沿用原有安装基础，无需重新浇筑基础或者调整管路位置；进出口法兰的中心高度、法兰公称通径均匹配常规管路设计标准，进出口的朝向为水平轴向进、垂直向上出，能够适配绝大多数水平铺设的进出水管路布局，无需额外加装过多弯头调整管路走向，减少管路的水力损失；泵轴的伸出端轴径、键槽尺寸匹配标准规格的联轴器，可直接对接标准Y系列三相异步电机，安装时对中操作便捷，能够有效缩短现场安装调试的周期，保障设备快速投用。
